(共14张PPT)
第
部分
任务2.1识读地下室防水防潮构造图
2.1.3 地下室防潮

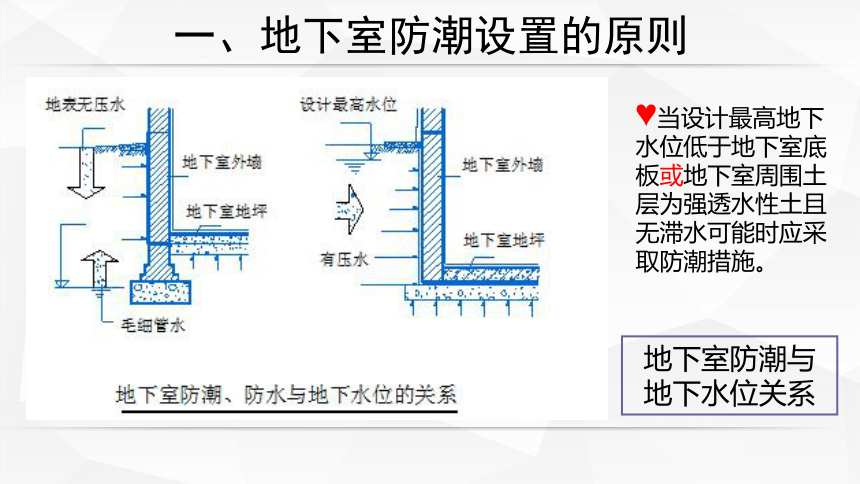

一、地下室防潮设置的原则
地下室防潮与
地下水位关系
当设计最高地下水位低于地下室底板或地下室周围土层为强透水性土且无滞水可能时应采取防潮措施。
设计最高
地下水位
室内地面
地下室地面
室外地面
水平防潮层
水平防潮层
勒脚
隔水层
垂直防潮层
散水

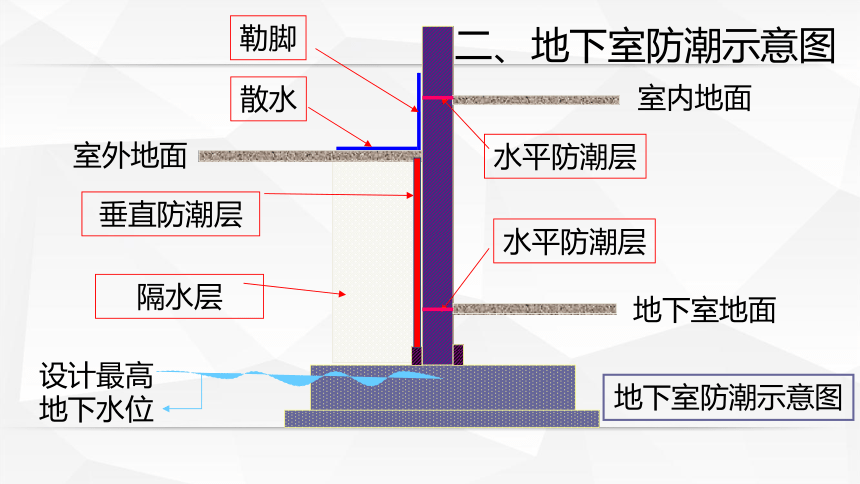

二、地下室防潮示意图
地下室防潮示意图

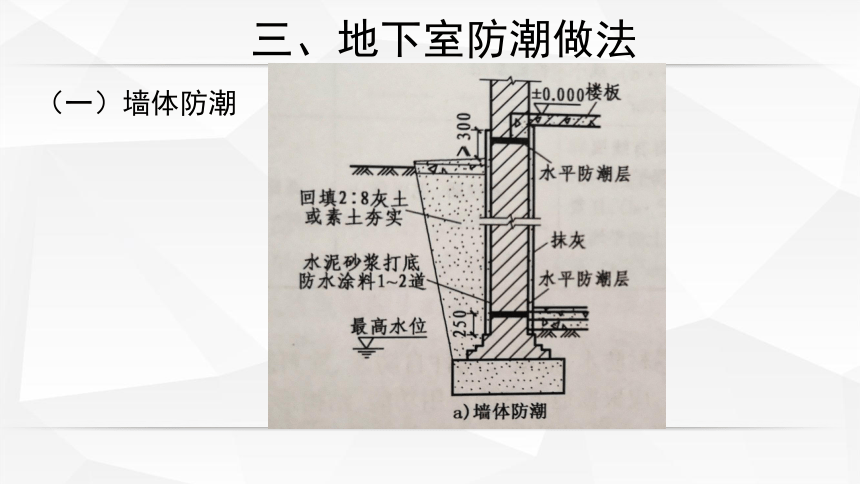

三、地下室防潮做法
（一）墙体防潮

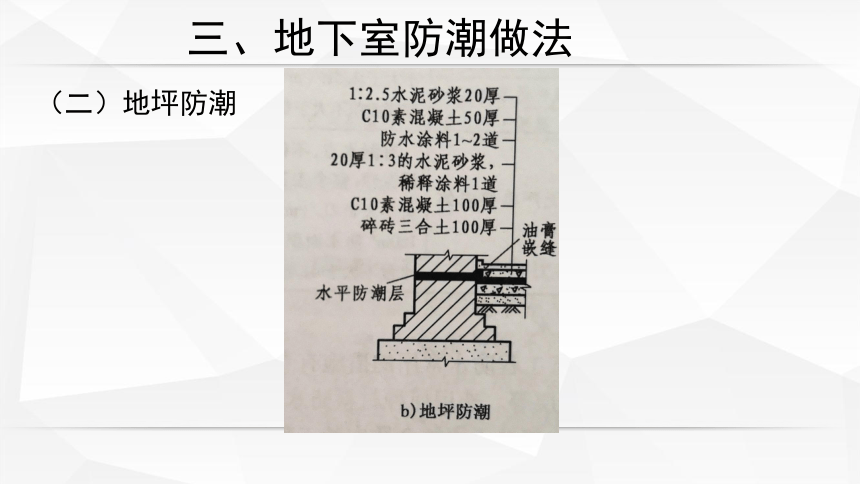

三、地下室防潮做法
（二）地坪防潮
四、课后作业
用图示例
防潮与水位
关系
简述墙体
防潮做法
用图示例
地坪防潮做法
第
部分
任务2.1识读地下室防水防潮构造图
2.1.4 地下室防水
当设计最高地下水位高于地下室底板或地下室周围土层为弱透水性土存在滞水可能时应采取防水措施。
一、地下室防水设置的原则
地下室防水与
地下水位关系
室内地面
地下室现浇混凝土地面
室外地面
设计最高
地下水位
隔水层
基础
滤水层
墙体
防水卷材
防水卷材
干铺卷材一层
保护墙
二、地下室防水示意图
（一）卷材外防水示意图
室内地面
地下室地面
室外地面
设计最高
地下水位
隔水层
基础
滤水层
墙体
防水卷材
保护墙
二、地下室防水示意图
（二）卷材内防水示意图
三、地下室防水做法
（一）卷材外防水
三、地下室防水做法
（二）混凝土防水
三、地下室防水做法
（三）涂料防水
　
涂料防水是指在施工现场以刷涂、刮涂或滚涂等方法，将无定型液态冷涂料在常温下涂敷在地下室结构表面的一种防水做法， 一般为多层敷设。为增强其抗裂性，通常还夹铺1~2层纤维制品。
涂料防水层的组成有底涂层、多层基本涂膜和保护层，做法有外防外涂和外防内涂两种。
四、课后作业
用图示例
防水与地下
水位关系
简述地下室防水等级
简述卷材
外防水做法
