2.3 施工进度计划编制
网络计划技术的应用
2.3.3.1
2.3.3 网络计划技术的应用
双代号网络计划
2.3.3.2
双代号时标网络计划
2.3.3.3
单代号网络计划
2.3.3.4
网络计划应用及优化
2.3.3.5
2.3.3.1
网络计划技术概述
网络计划技术的相关概念：

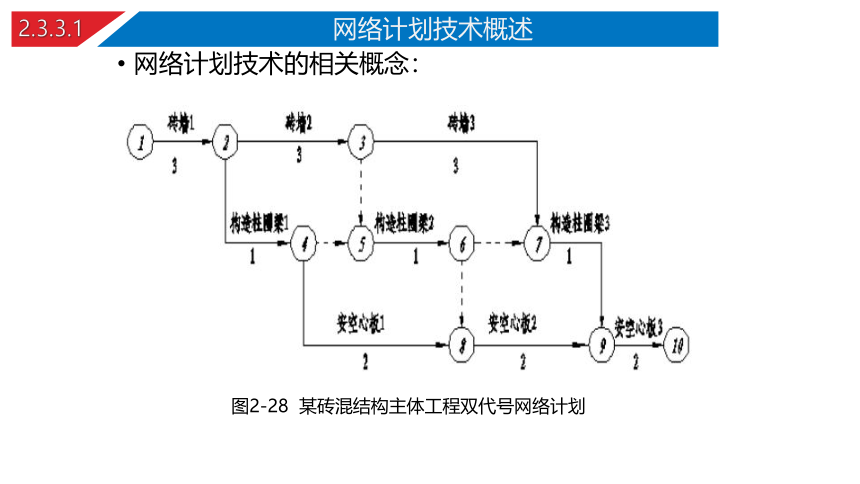

图2-28 某砖混结构主体工程双代号网络计划
2.3.3.1
网络计划技术概述
1．网络计划技术的相关概念

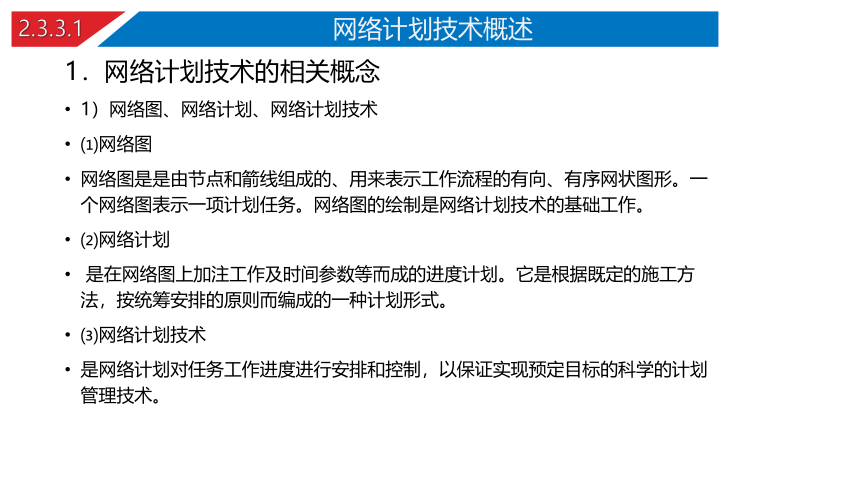

1）网络图、网络计划、网络计划技术
⑴网络图
网络图是是由节点和箭线组成的、用来表示工作流程的有向、有序网状图形。一个网络图表示一项计划任务。网络图的绘制是网络计划技术的基础工作。
⑵网络计划
是在网络图上加注工作及时间参数等而成的进度计划。它是根据既定的施工方法，按统筹安排的原则而编成的一种计划形式。
⑶网络计划技术
是网络计划对任务工作进度进行安排和控制，以保证实现预定目标的科学的计划管理技术。
2.3.3.1
网络计划技术概述
1．网络计划技术的相关概念

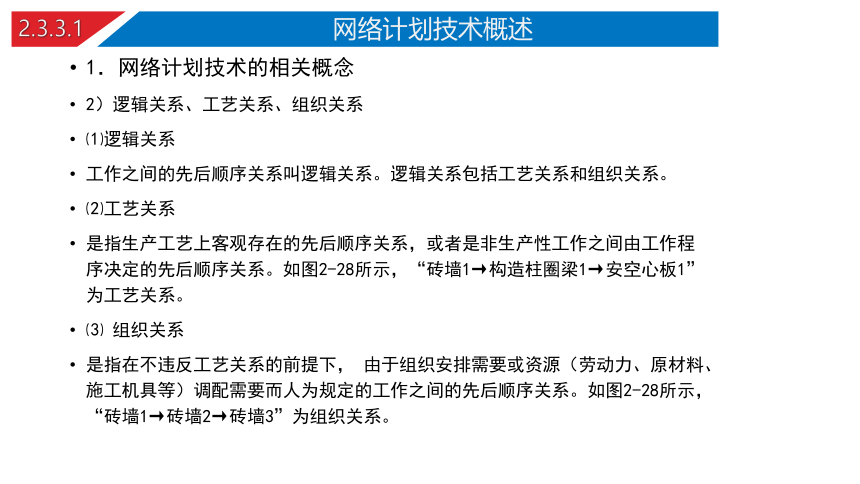

2）逻辑关系、工艺关系、组织关系
⑴逻辑关系
工作之间的先后顺序关系叫逻辑关系。逻辑关系包括工艺关系和组织关系。
⑵工艺关系
是指生产工艺上客观存在的先后顺序关系，或者是非生产性工作之间由工作程序决定的先后顺序关系。如图2-28所示，“砖墙1→构造柱圈梁1→安空心板1”为工艺关系。
⑶ 组织关系
是指在不违反工艺关系的前提下， 由于组织安排需要或资源（劳动力、原材料、施工机具等）调配需要而人为规定的工作之间的先后顺序关系。如图2-28所示，“砖墙1→砖墙2→砖墙3”为组织关系。
2.3.3.1
网络计划技术概述
1．网络计划技术的相关概念

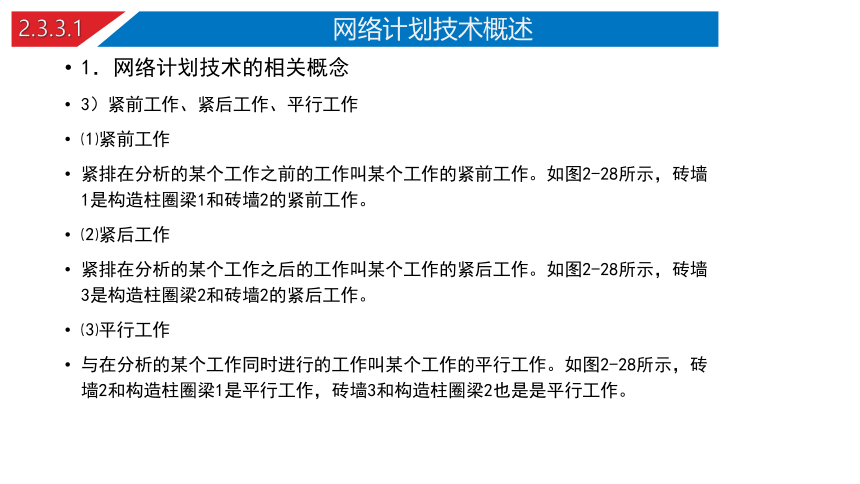

3）紧前工作、紧后工作、平行工作
⑴紧前工作
紧排在分析的某个工作之前的工作叫某个工作的紧前工作。如图2-28所示，砖墙1是构造柱圈梁1和砖墙2的紧前工作。
⑵紧后工作
紧排在分析的某个工作之后的工作叫某个工作的紧后工作。如图2-28所示，砖墙3是构造柱圈梁2和砖墙2的紧后工作。
⑶平行工作
与在分析的某个工作同时进行的工作叫某个工作的平行工作。如图2-28所示，砖墙2和构造柱圈梁1是平行工作，砖墙3和构造柱圈梁2也是是平行工作。
2.3.3.1
网络计划技术概述
2．网络计划的分类
（1）按工作在网络图中的表示方法不同划分为
双代号网络计划和单代号网络计划。
（2）按工作持续时间的肯定与否划分为
肯定型网络计划和非肯定型网络计划。
（3）按终点节点个数的多少划分为
单目标网络计划和多目标网络计划。
（4）按网络计划的工程对象不同和使用范围大小划分为
分部工程网络计划、单位工程网络计划和群体工程网络计划。
（5）按网络计划的性质和作用划分为
实施性网络计划和控制性网络计划。
2.3.3.1
网络计划技术概述

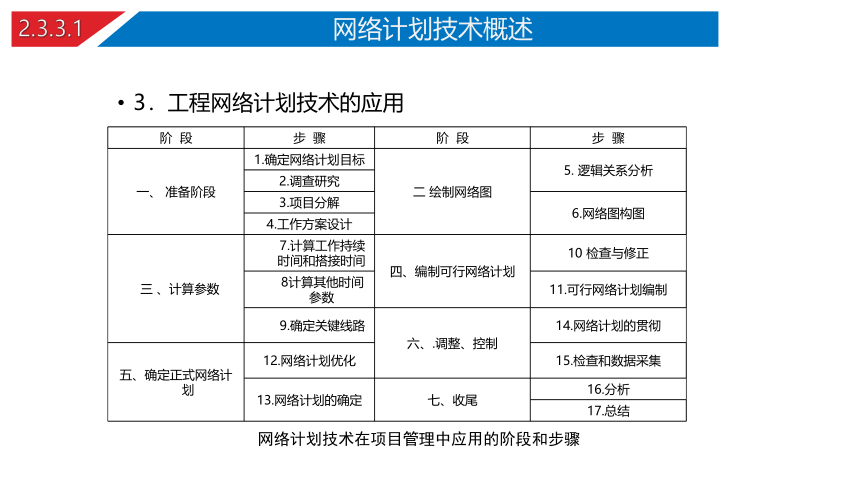

3．工程网络计划技术的应用
阶 段 步 骤 阶 段 步 骤
一、 准备阶段 1.确定网络计划目标 二 绘制网络图 5. 逻辑关系分析
2.调查研究 3.项目分解 6.网络图构图
4.工作方案设计 三 、计算参数 7.计算工作持续时间和搭接时间 四、编制可行网络计划 10 检查与修正
8计算其他时间参数 11.可行网络计划编制
9.确定关键线路 六、.调整、控制 14.网络计划的贯彻
五、确定正式网络计划 12.网络计划优化 15.检查和数据采集
13.网络计划的确定 七、收尾 16.分析
17.总结
网络计划技术在项目管理中应用的阶段和步骤
2.3.3.2
双代号网络计划
1．双代号网络计划的基本概念
1）工作及其表示
⑴工作的含义
网络图中的工作是计划任务按需要粗细程度划分而成的消耗时间同时也消耗资源的一个子项目或子任务。一项工作，可以是一个单位工程、分部工程、分项工程，或是一个具体的施工过程。
⑵工作的表示
用一根箭线和其两端节点的编号来表示一项工作，箭线的箭尾节点表示该工作的开始，箭头节点表示该工作的结束，将工作的名称标注于箭线上方，工作持续的时间标注于箭线的下方，如下图所示。
图2-30双代号网络图中
表示一项工作的基本形式
图2-31 双代号网络图中
虚工作的表达形式
2.3.3.2
双代号网络计划
1．双代号网络计划的基本概念
2）节点
在双代号网络图中，应用圆圈“○”代表节点。节点表示一项工作的开始时刻或结束时刻，同时它是工作的连接点。
⑴节点的分类
起点节点：一项网络计划的第一个节点。
中间节点：除起点节点与终点节点以外的其它节点。
终点节点：一项网络计划的最后一个节点。
⑵节点的编号
编号顺序由起点节点顺箭线方向至终点节点。
要求每一项工作的开始节点号码小于完成节点号码。
不重号，不漏项，可不连续编号。
2.3.3.2
双代号网络计划
1．双代号网络计划的基本概念
2）节点
在双代号网络图中，应用圆圈“○”代表节点。节点表示一项工作的开始时刻或结束时刻，同时它是工作的连接点。
⑴节点的分类
起点节点：一项网络计划的第一个节点。
中间节点：除起点节点与终点节点以外的其它节点。
终点节点：一项网络计划的最后一个节点。
⑵节点的编号
编号顺序由起点节点顺箭线方向至终点节点。
要求每一项工作的开始节点号码小于完成节点号码。
不重号，不漏项，可不连续编号。
2.3.3.2
双代号网络计划
1．双代号网络计划的基本概念
3）虚工作及其作用
图2-32 虚工作的区分作用
图2-33 虚工作的联系和断路作用
2.3.3.2
双代号网络计划
2．双代号网络图绘制
1）双代号网络图绘制原则
⑴一项工作应只有唯一的一条箭线和相应的一对节点。
⑵网络图必须按照已定的逻辑关系绘制。
⑶双代号网络图中应只有一个起始节点；在单目标网络计划中，应只有一个终点节点。
⑷网络图中严禁出现循环回路 。
⑸网络图中的箭线和虚箭线应保持自左向右的方向，不应出现箭头指向左方的水平箭线和箭头偏向左方的斜向箭线。
⑹严禁在中间节点间的工作箭线上引入或引出箭线。
⑺严禁出现双向箭头和无箭头的连线。
⑻双代号网络图中，严禁出现没有箭头节点或没有箭尾节点的箭线。
⑼绘制双代号网络图时，应避免箭线交叉。当交叉不可避免时，可用过桥法指向法表示。
⑽当网络图的起点节点有多条外向箭线（有多项开始工作），或终点节点有多条内向箭线（有多项结束工作）时，在不违反“一项工作应只有唯一的一条箭线和相应的一对节点编号”的前提下，可使用母线法绘图。
2.3.3.2
双代号网络计划
2．双代号网络图绘制
2）双代号网络图的绘制要求
⑴必须正确表达各工作之间的逻辑关系。
⑵必须遵守网络图的绘制规则。
⑶要选择恰当的绘图排列方式（按施工段排列或按施工过程排列）。
3）双代号网络图的绘制方法与步骤
⑴找出各项工作之间的逻辑关系
⑵绘制双代号网络图草图
①绘制开始节点和开始工作
②绘制当前工作（正在绘制的工作叫当前工作，下同）
⑶检查修正草图
主要检查两大内容：其一是检查是否满足逻辑关系；其二检查是否有多余的节点和虚工作。另外还要检查是否违反网络图的绘图原则。
⑷绘制正式网络图
在满足上述各项要求和功能的前提下，绘正图时还应尽可能使布图美观大方。
2.3.3.2
双代号网络计划
2．双代号网络图绘制
【应用案例2-13】 已知网络图的资料，见表2-7，试绘制双代号网络图。
表2-7 网络图资料
本工作 A B C D E F G
紧前工作 － － A A、B C C、D D
紧后工作 C、D D E、F F、G － － －
2.3.3.2
双代号网络计划
2．双代号网络图绘制
【解】：（1）按表2-7找出各项工作之间的逻辑关系，绘制逻辑关系图，如图2-44所示。
（2）根据图2-44所表达的逻辑关系，按双代号网络图的绘制规则和方法，绘制网络图草图，标注工作名称，编号，并检查修正。
（3）正式绘制双代号网络图，如图2-45所示。
图2-44 各项工作间的逻辑关系图 图2-45 双代号网络图
2.3.3.2
双代号网络计划
2．双代号网络图绘制
【应用案例2-15】某基础工程，划分成三个施工段施工，各工序在各施工段上的持续时间（单位：天）如下表所示。试绘制此基础工程的双代号网络计划。
某基础工程资料
施工段 工序 ① ② ③
挖土 5 5 5
垫层 1 1 1
砖基础 4 4 4
回填土 2 2 2
2.3.3.2
双代号网络计划
2．双代号网络图绘制
【解】：（1）按上表找出各项工作之间的逻辑关系，绘制逻辑关系图，如图2-49所示。
（2）根据图2-44所表达的逻辑关系，按双代号网络图的绘制规则和方法，绘制网络图草图，标注工作名称，编号，并检查修正。
（3）正式绘制双代号网络图，如图2-50所示。
图2-49 各项工作间的逻辑关系图 图2-50 双代号网络图
2.3.3.2
双代号网络计划
3．双代号网络计划的时间参数计算
1）时间参数概念
（1）工作持续时间
工作持续时间是指一项工作从开始到完成的时间，用Di-j表示。工作持续时间Di-j的计算，可采用公式计算法、三时估计法、倒排计划法等方法计算。
（2）工期
①计算工期：是指通过计算求得的网络计划的工期，用Tc 表示。
②要求工期：是指任务委托人所提出的指令性工期，用Tr 表示。
③计划工期：是指根据要求工期和计算工期所确定的作为实施目标的工期，用Tp表示。当规定了工期时，要求：Tp≤Tr；当未规定了工期时，要求：Tp = Tc 。
2.3.3.2
双代号网络计划
3．双代号网络计划的时间参数计算
1）时间参数概念
（3）工作的六个时间参数
①工作最早开始时间（ESi-j)和最早完成时间（EFi-j)
②工作最迟完成时间（LFi-j)和工作最迟开始时间(LSi-j)
③总时差（TFi-j）和自由时差（FFi-j ）
2.3.3.2
双代号网络计划
3．双代号网络计划的时间参数计算
1）时间参数概念
（4）关键线路
①关键工作
在网络计划中，当Tc=Tp时，没有任何机动时间，即时差为零的工作，其工作的拖延都会造成计划工期的拖延，这样的工作称为关键工作。其余工作则称为非关键工作。
②关键线路
在网络计划中，由若干关键工作连接而成的线路通路，称为关键线路。
2.3.3.2
双代号网络计划
3．双代号网络计划的时间参数计算
【案例】已知网络计划的资料如表所示， 试绘制双代号网络计划; 若计划工期等于计算工期， 试计算各项工作的六个时间参数并确定关键线路， 标注在网络计划上。
网路计划资料表
工作名称 A B C D E F H G
紧前工作 / / B B A、C A、C D、F D、E、F
持续时间(天) 4 2 3 3 5 6 5 3
2.3.3.2
双代号网络计划
3．双代号网络计划的时间参数计算
解：根据上表中网路计划相关的资料，按照网络图的绘图规则，绘制双代号网路图如下图所示。
2.3.3.2
双代号网络计划
3．双代号网络计划的时间参数计算
【子任务一】绘制本章典型工作任务的双代号网络图。
重新排列施工过程， 查劳动定额， 计算劳动量， 划分施工段， 确定各施工过程的持续时间。计算结果可见下表
网路计划资料表
2.3.3.2
双代号网络计划
3．双代号网络计划的时间参数计算
【子任务一】绘制本章典型工作任务的双代号网络图。
解：
