单位工程施工进度计划概述
2.3.1
流水施工的应用
2.3.2
2.3 施工进度计划编制
2.3.2
流水施工的应用
2.3.2.1 流水施工的基本概念
2.3.2.2 流水施工的基本参数
2.3.2.3 流水施工的组织方式
2.3.2.4 流水施工应用实例
2.3.2.3
流水施工的组织方式
流
水
施
工
有 节 奏
流水施工
无 节 奏
流水施工
等节奏流水施工
(全等节拍)
异节奏流水施工
等节拍等步距
等节拍不等步距
一般异节拍流水施工
成倍节拍流水施工

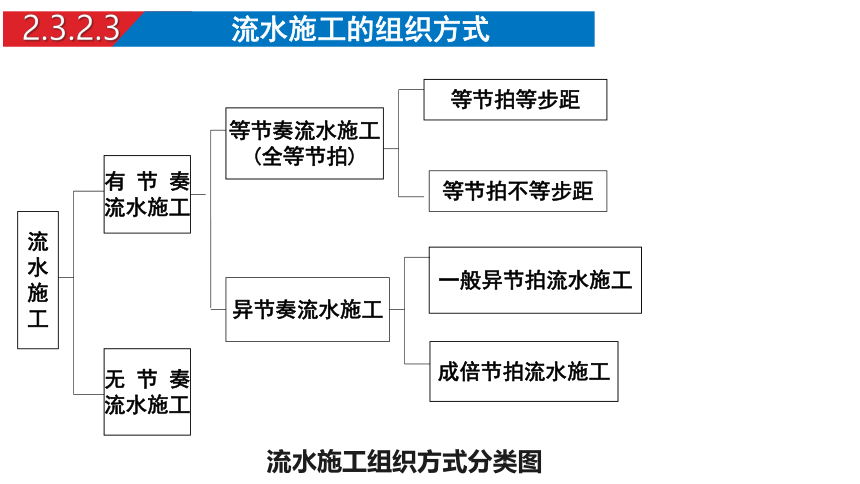

流水施工组织方式分类图
2.3.2.3
流水施工的组织方式
1、流水施工组织方式：等节奏流水施工
异节奏流水施工
无节奏流水施工
1）等节奏流水施工 组织方式
（1）等节拍等步距流水施工
（2）等节拍不等步距流水施工
2）异节奏流水施工组织方式
（1）一般异节拍流水施工
（2）成倍节拍流水施工
3）无节奏流水施工组织方式
2.3.2.3
流水施工的组织方式
1）等节奏流水施工组织方式
等节奏流水施工也叫全等节拍流水或固定节拍流水，是指各个工序（施工过程）的流水节拍均相等的一种流水施工方式，即同一施工过程在不同的施工段上的流水节拍相等，不同的施工过程之间的流水节拍也相等的一种流水施工方式。等节奏流水有以下基本特征：施工过程本身在各施工段上的流水节拍都相等；各施工过程的流水节拍彼此都相等；当没有平行搭接和间歇时间时，流水步距等于流水节拍。
等节奏流水施工根据流水步距的不同有下列两种情况。
（1）等节拍等步距流水施工
（2）等节拍不等步距流水施工
2.3.2.3
流水施工的组织方式
（1）等节拍等步距流水施工
等节拍等步距流水施工即各流水步距值均相等，且等于流水节拍值的一种流水施工方式。各施工过程之间没有技术与组织间歇时间，也不安排相邻施工过程在同一施工段上的搭接施工。有关参数计算如下。
①流水步距的计算
这种情况下的流水步距都相等且等于流水节拍，即K=t。
②流水工期的计算
因为 T=（n-1）K+mt=(m+n-1)t
所以 T=(m+n-1)t
全等节拍流水施工，一般只适用于施工对象结构简单、工程规模较小、施工过程数不太多的房屋工程或线型工程，如道路工程、管道工程等。
2.3.2.3
流水施工的组织方式

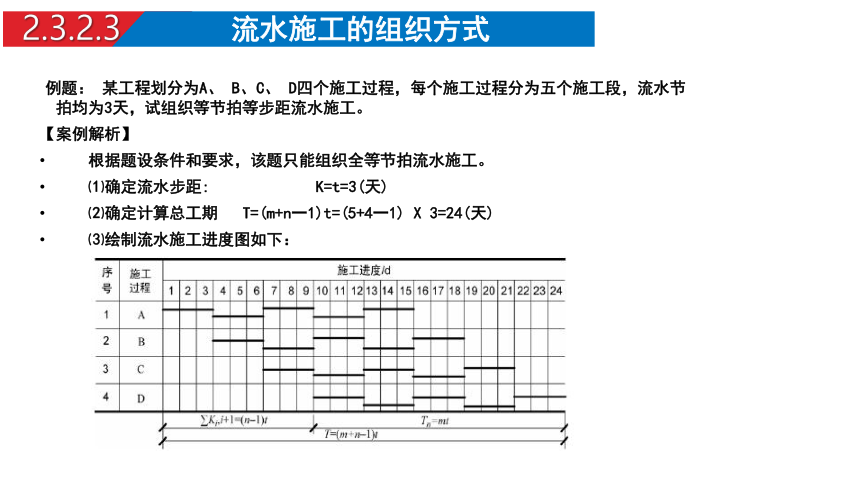

例题： 某工程划分为A、 B、C、 D四个施工过程，每个施工过程分为五个施工段，流水节 拍均为3天，试组织等节拍等步距流水施工。
【案例解析】
根据题设条件和要求，该题只能组织全等节拍流水施工。
⑴确定流水步距: K=t=3(天)
⑵确定计算总工期 T=(m+n一1)t=(5+4一1) X 3=24(天)
⑶绘制流水施工进度图如下：
2.3.2.3
流水施工的组织方式

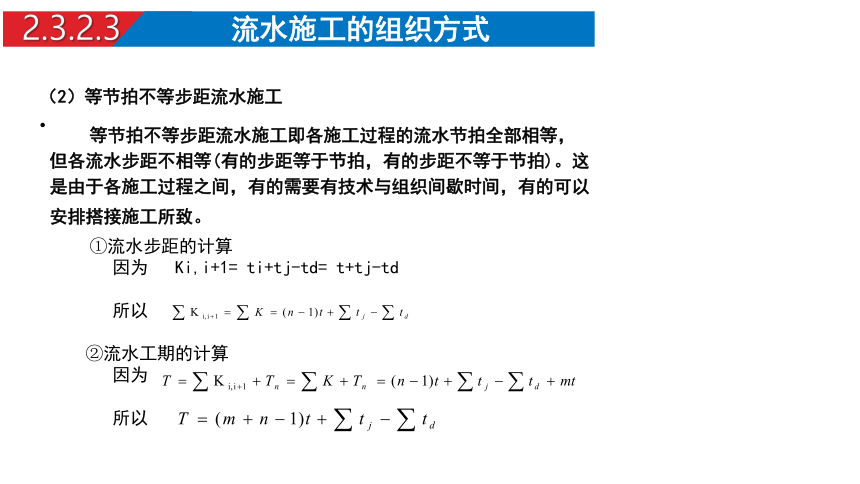

（2）等节拍不等步距流水施工
等节拍不等步距流水施工即各施工过程的流水节拍全部相等，但各流水步距不相等(有的步距等于节拍，有的步距不等于节拍)。这是由于各施工过程之间，有的需要有技术与组织间歇时间，有的可以安排搭接施工所致。
①流水步距的计算
因为 Ki,i+1= ti+tj-td= t+tj-td
所以
②流水工期的计算
因为
所以
2.3.2.3
流水施工的组织方式

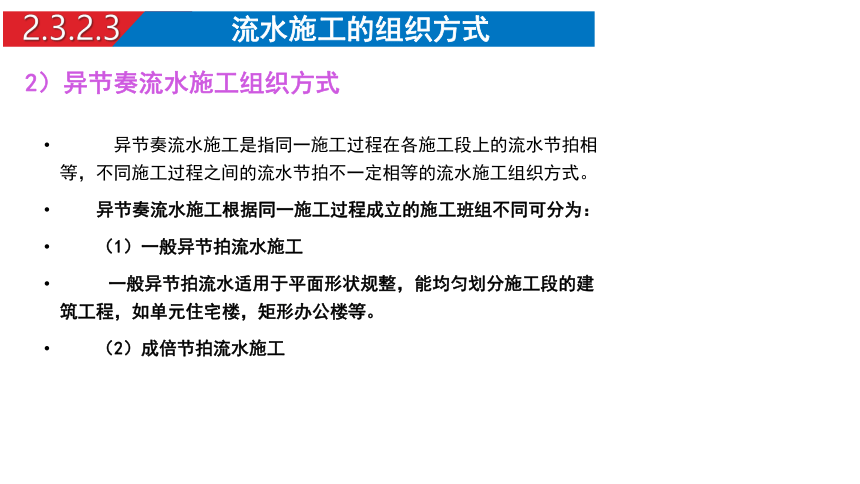

2）异节奏流水施工组织方式
异节奏流水施工是指同一施工过程在各施工段上的流水节拍相等，不同施工过程之间的流水节拍不一定相等的流水施工组织方式。
异节奏流水施工根据同一施工过程成立的施工班组不同可分为：
（1）一般异节拍流水施工
一般异节拍流水适用于平面形状规整，能均匀划分施工段的建筑工程，如单元住宅楼，矩形办公楼等。
（2）成倍节拍流水施工
2.3.2.3
流水施工的组织方式
（1）一般异节拍流水施工
（1.1）一般异节拍流水施工的特点
①同一施工过程的流水节拍相等，不同施工过程之间的流水节拍不一定相等；
②各施工过程之间的流水步距不一定相等。
(1.2)一般异节拍流水施工的组织特点
①一个施工过程成立一个专业班组；
②各施工专业班组能够连续作业；
③施工段之间可能有空闲。
(1.3)一般异节拍流水的流水步距计算
Ki,i+1=ti + tj-td (当ti≤ti,i+1时)
Ki,i+1=mti－（m－1）ti+1 + tj-td (当ti＞ti,i+1时)
(1.4)一般异节拍流水施工的工期
T=ΣKi,i+1+mtn
上式中，tn为最后一个施工过程的流水节拍。
2.3.2.3
流水施工的组织方式
（ 1）一般异节拍流水施工
某分部工程分为A、B、C、D四个施工过程，一个施工过程成立一个专业施工班组，分四段流水施工，各施工过程的流水节拍分别为：A为3天、B为4天、C为2天、D为3天。A施工过程完成之后需有1天技术间歇时间，C施工过程每段施工可与B施工过程平行搭接1天施工。试根据上述条件确定流水施工组织方式，求各施工过程之间的流水步距及该工程的工期，并绘制流水施工进度图表。
2.3.2.3
流水施工的组织方式
（1）一般异节拍流水施工
【案例解析】
⑴按流水节特征和组织施工班组的特点，可组织一般异节拍流水施工。
⑵计算流水步距
KA,B=tA + tj-td =3+1-0=4（天） (tA≤tB)；
KB,C=mtB－（m－1）tC + tj-td =4×4-（4-1）×2+0-1=9（天） (tB＞tC)；
KC,D=tC + tj-td =2+0-0=2（天） (tC≤tD)
⑶计算工期
T=ΣKi,i+1+mtn=（9+4+2）+4×3=27（天）
⑷绘制流水施工进度图表如下图所示。
2.3.2.3
流水施工的组织方式
（1）一般异节拍流水施工
某分部工程一般异节拍流水施工计划
2.3.2.3
流水施工的组织方式
（2）成倍节拍流水施工
成倍节拍流水是指同一施工过程在各个施工段的流水节拍相等，不同施工过程之间的流水节拍不完全相等，各流水节拍之间存在最大公约数，流水节拍大的施工过程按最大公约数的倍数成立专业施工班组个数组织施工的流水施工方式。
(2.1)成倍节拍流水施工的特点
① 同一施工过程在各施工段上的流水节拍彼此相等。
②各施工过程的流水节拍均为它们之间最大公约数的整数倍。
(2.2)成倍节拍流水施工的组织特点
①同一专业工种连续逐渐转移，无窝工。
②不同专业工种按工艺关系对施工段连续施工，无作业面空闲。
③流水节拍大的工序要成倍增加施工班组，专业施工班组数大于施工过程数。
2.3.2.3
流水施工的组织方式
相关参数计算
bi=ti/tmin
式中： bi—— 第i个施工过程所需的班组数；
ti —— 第i个施工过程的流水节拍；
tmin—— 所有流水节拍之间的最大公约数，一般为所有流水节拍中的最小流水节拍；
④流水步距相等，且等于流水节拍的最大公约数。
K= tmin
【特别提示】：上式中，K为没有考虑技术组织间歇时间和平行搭接时间的流水步距。若存在技术组织间歇时间和平行搭接时间，实际流水步距必须考虑这两类时间参数。
(3.3)成倍节拍流水施工的工期
T=（n-1）K+m＇tn （2.3.2-13）
上式中，tn——最后一个施工过程的流水节拍；
n —— 施工班组总数；
m＇—— 最后一个施工班组完成的施工段数。
2.3.2.3
流水施工的组织方式
（2）成倍节拍流水施工
某工程由三幢框架结构楼房组成，每幢楼房可划分为二个施工段施工，施工过程划分为基础工程、主体结构、屋面工程和装修工程四项，基础工程在各幢的持续时间为4周，主体结构在各幢的持续时间为8周，屋面工程在各幢的持续时间为4周，装修工程在各幢的持续时间为8周。
问题：如果该工程的资源供应能够满足要求，为加快施工进度，该工程可按何种流水施工方式组织？试计算该种流水施工组织方式的工期并绘制施工进度计划横道图。
2.3.2.3
流水施工的组织方式
【案例解析】
为加快工程施工进度，可组织成倍节拍流水施工。
⑴确定施工段：每幢2段，共6段，即m=6。
⑵确定流水节拍：t1=4/2=2周，t2=8/2=4周， t3=4/2=2周，t4=8/2=4周。
⑶确定最大公约数和流水步距
tmin=2，K=2
⑷确定各施工过程的班组数
∴ 施工班组总数为：
⑸计算总工期为：
⑹绘制流水施工进度计划如下图所示。
2.3.2.3
流水施工的组织方式
某工程成倍节拍流水施工计划
2.3.2.3
流水施工的组织方式
3）无节奏流水施工组织方式
无节奏流水施工又称分别流水施工，是指同一施工过程在各施工段上的流水节拍不全相等，不同的施工过程之间流水节拍也不全相等的一种流水施工方式。这种组织施工的方式，在进度安排上比较自由、灵活，是实际工程施工组织应用最为普遍的一种方式。
⑴无节奏流水施工的特点
①同一工序在各施工段上的流水节拍不全相等。
②不同工序之间的流水节拍也不全相等。
⑵无节奏流水施工的组织特点
①同一专业工种连续逐渐转移，无窝工。
②有作业面空闲。
③一个施工过程成立一个专业施工班组。
2.3.2.3
流水施工的组织方式
3）无节奏流水施工
某工程项目，有I , II, III, IV, V五个施工过程，分四段施工，每个施工过程在各个施工段上的流水节拍如表2.3.2-2所示，规定施工过程II完成后，其相应施工段至少要养护2d；施工过程IV完成后，其相应施工段要留有1d的准备时间，为了尽早完工，允许施工过程I和施工过程II之间搭接施工1d，试组织流水施工。
各施工过程在各施工段上的持续时间表
2.3.2.3
流水施工的组织方式
3）无节奏流水施工
【案例解析】
根据所给资料知：各施工过程在不同的施工段上流水节拍不相等，故可组织无节奏流水施工。
⑴计算流水步距：
①KⅠ，Ⅱ：
KⅠ，Ⅱ=4+tj-td=4+0-1=3(天)。
②KⅡ，Ⅲ：
KⅡ，Ⅲ=6+tj-td=6+2-0=8(天)。
2.3.2.3
流水施工的组织方式
③KⅢ，Ⅳ:
KⅢ，Ⅳ=2+tj-td=2+0-0=2(天)。
④KⅣ，Ⅴ:
KⅣ，Ⅴ=4+tj-td=4+1-0=5(天)
⑵计算工期
T =（3+8+2+5）+（3+4+2+1）=28（天）。
⑶绘制流水施工进度计划如下图所示
2.3.2.3
流水施工的组织方式
某工程无节奏流水施工计划
2.3.2.3
流水施工的组织方式
流水施工的组织方式总结:
序号 流水方式 特点 适用条件
1 全等节拍流水 （等节拍等步距、等节拍不等步距） 1、每段流水节拍相等 2、流水节拍=流水步距 3、施工过程=专业队数 要求：流水节拍相等，适用于单位工程中的每一分部工程。
2 异节拍流水 1、每段流水节拍不等，但存在倍数关系。 2、记住求流水步距的方法 要求：流水节拍不等，存在倍数关系。适用于单位工程中的每一分部工程。
3 成倍节拍流水 1、每段流水节拍不等，但存在倍数关系。求出流水步距K0 2、求出专业队数b 要求：流水节拍不等，存在倍数关系。要求时间缩短。适用于单位工程中的每一分部工程。
4 无节奏专业流水 1、每段流水节拍不相等，不成倍数关系。 2、记住求流水步距的方法。（累加数列错位相减取大差） 要求：分别流水，适用于单位工程
