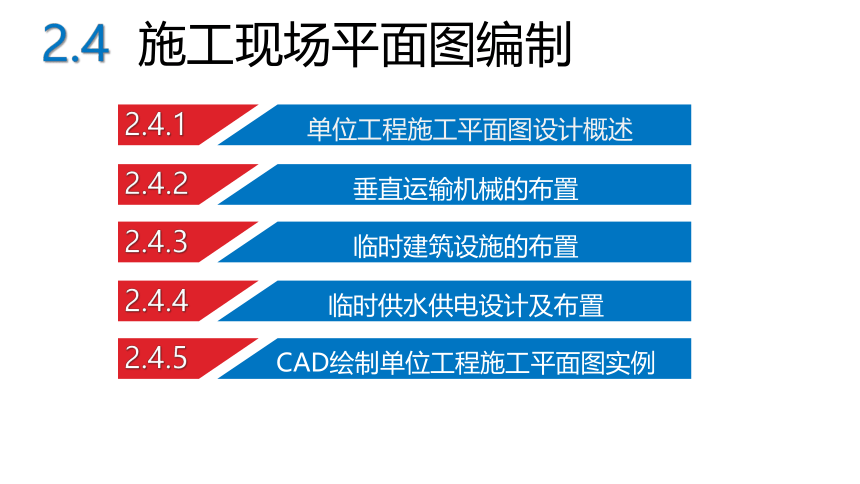

单位工程施工平面图设计概述
2.4.1
2.4 施工现场平面图编制
垂直运输机械的布置
2.4.2
临时建筑设施的布置
2.4.3
临时供水供电设计及布置
2.4.4
CAD绘制单位工程施工平面图实例
2.4.5
2.4.1
单位工程施工平面图设计概述
任务的引入：
1、参观学校建筑实训工厂，入口处设有“五牌一图”，分别指的是什么？
2、去过的施工现场都布置了哪些设施（包括机械设备和加工办公场所）？
2.4.1
单位工程施工平面图设计概述
单位工程施工平面图即一幢建筑物（或构筑物）的施工现场布置图。它的内容十分丰富，可分阶段绘制，分为基础、主体和装修（水电应放在同一张图上）；它是施工组织设计的重要组成部分，是布置施工现场的依据，是施工准备工作的一项重要内容，也是实现有组织有计划进行文明施工的先决条件。
1、单位工程施工平面布置图的内容
(1)施工现场的范围，已建及拟建建筑物、管线（煤气、水、电）和高压线等的位置关系和尺寸。
(2)材料、加工半成品、构件和机具的仓库或堆场。
(3)安全、防火、设施、消防立管位置。
(4)水源、电源、变压器的位置。临时供电线路、临时供水管网、泵房、消防栓位置及通信线路布置。
2.4.1
单位工程施工平面图设计概述

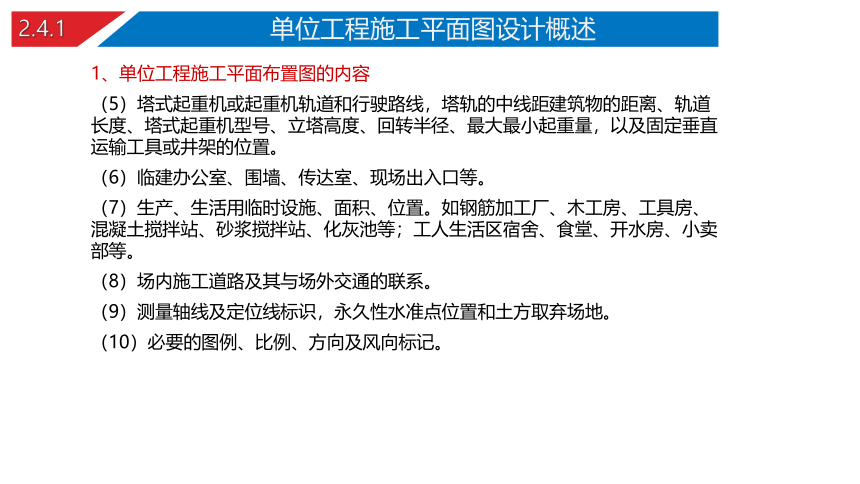

1、单位工程施工平面布置图的内容
（5）塔式起重机或起重机轨道和行驶路线，塔轨的中线距建筑物的距离、轨道长度、塔式起重机型号、立塔高度、回转半径、最大最小起重量，以及固定垂直运输工具或井架的位置。
（6）临建办公室、围墙、传达室、现场出入口等。
（7）生产、生活用临时设施、面积、位置。如钢筋加工厂、木工房、工具房、混凝土搅拌站、砂浆搅拌站、化灰池等；工人生活区宿舍、食堂、开水房、小卖部等。
（8）场内施工道路及其与场外交通的联系。
（9）测量轴线及定位线标识，永久性水准点位置和土方取弃场地。
（10）必要的图例、比例、方向及风向标记。
2.4.1
单位工程施工平面图设计概述
2、设计步骤

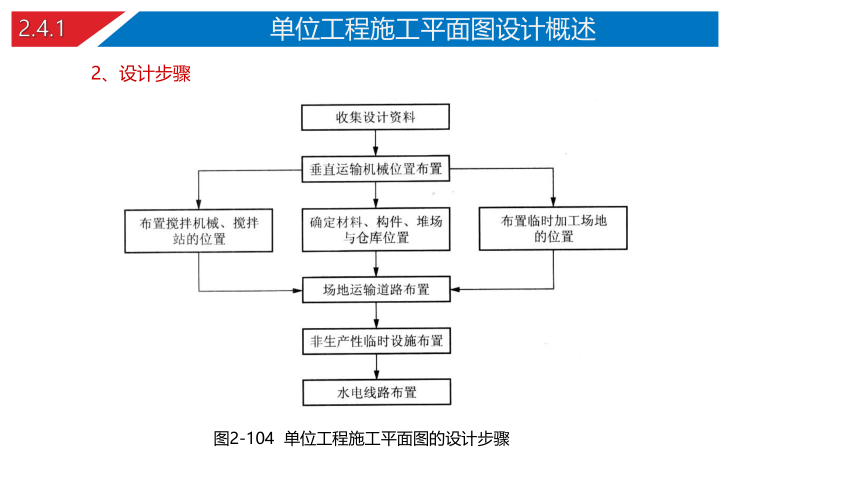

图2-104 单位工程施工平面图的设计步骤
2.4.1
单位工程施工平面图设计概述

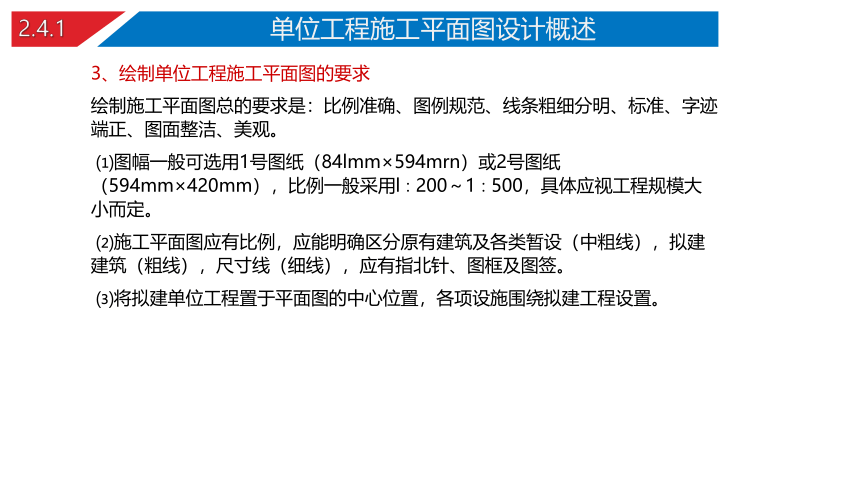

3、绘制单位工程施工平面图的要求
绘制施工平面图总的要求是：比例准确、图例规范、线条粗细分明、标准、字迹端正、图面整洁、美观。
⑴图幅一般可选用1号图纸（84lmm×594mrn）或2号图纸（594mm×420mm），比例一般采用l∶200～1∶500，具体应视工程规模大小而定。
⑵施工平面图应有比例，应能明确区分原有建筑及各类暂设（中粗线），拟建建筑（粗线），尺寸线（细线），应有指北针、图框及图签。
⑶将拟建单位工程置于平面图的中心位置，各项设施围绕拟建工程设置。
2.4.2
垂直运输机械的布置
垂直运输设备的位置直接影响搅拌站、加工厂及各种材料、构件的堆场和仓库等位置和道路、临时设施及水、电管线的布置等．因此，它是施工现场全局的中心环节，应首先确定。

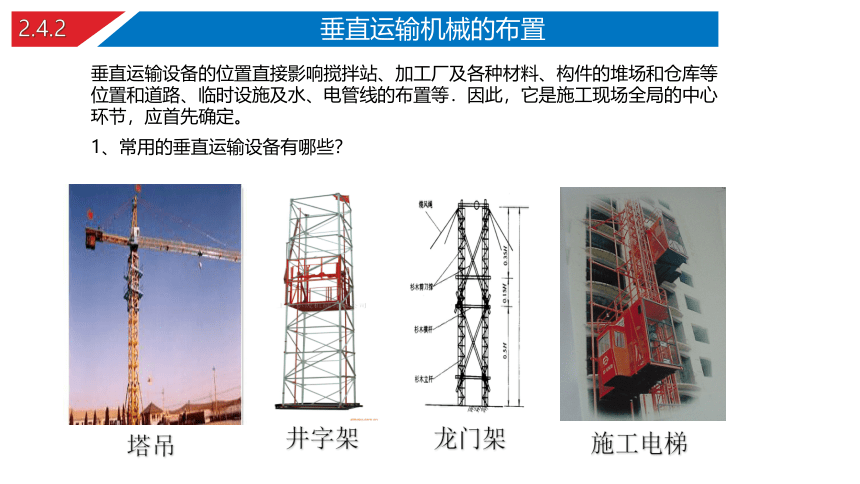

1、常用的垂直运输设备有哪些？
井字架
龙门架
塔吊
施工电梯
2.4.2
垂直运输机械的布置
2、塔式起重机
1）型号的确定：
起重量、起重高度、回转半径
2）数量的确定：吊次和台班费用分析计算得到
3）布置塔吊需考虑的因素：
覆盖范围、距离建筑物的距离、群塔施工、高压线、方便安拆等
2.4.2
垂直运输机械的布置
2、塔式起重机

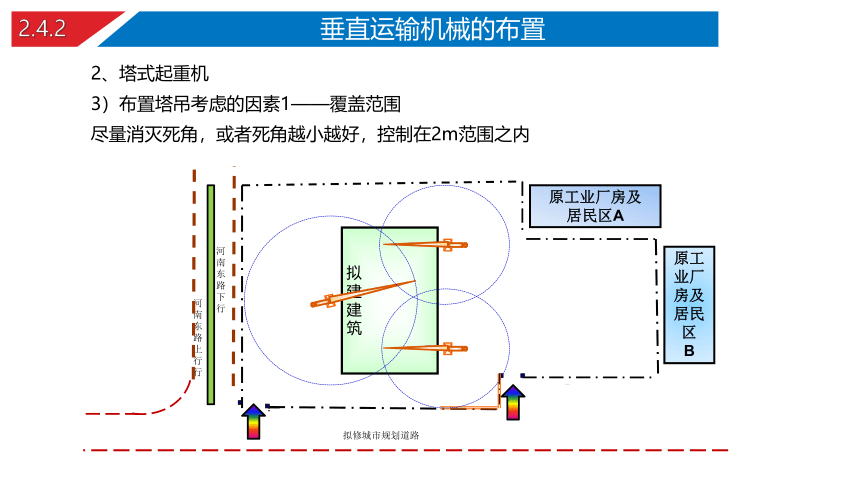

3）布置塔吊考虑的因素1——覆盖范围
尽量消灭死角，或者死角越小越好，控制在2m范围之内
临时停车场
拟修城市规划道路
拟
建
建
筑
原工业厂房及居民区
B
原工业厂房及
居民区A
河
南
东路
上行行
河
南
东路
下行
入
口
入
口
2.4.2
垂直运输机械的布置
2、塔式起重机

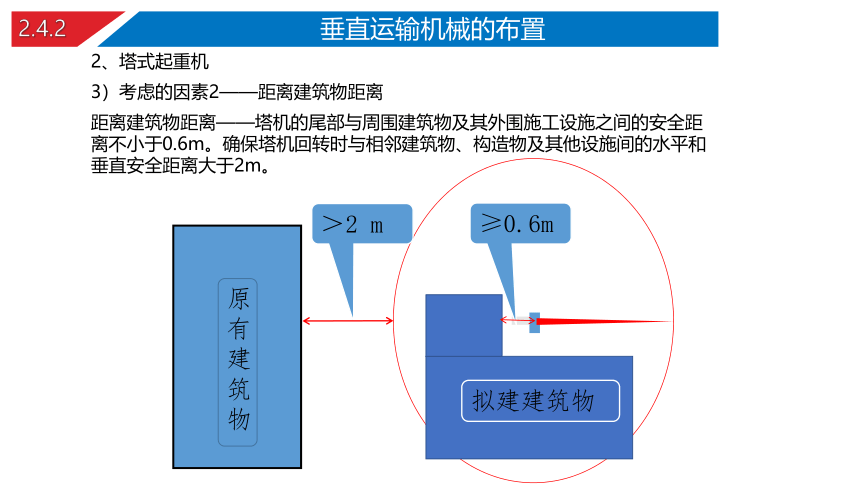

3）考虑的因素2——距离建筑物距离
距离建筑物距离——塔机的尾部与周围建筑物及其外围施工设施之间的安全距离不小于0.6m。确保塔机回转时与相邻建筑物、构造物及其他设施间的水平和垂直安全距离大于2m。
＞2 m
≥0.6m
原有建筑物
拟建建筑物
2.4.2
垂直运输机械的布置
2、塔式起重机
3）布置起重机考虑的因素3——便于安装和拆除
便于安装和拆除——塔吊布置应尽量使塔吊能拆至地面。
思考：塔吊如右图布置，在拆除时会出现什么问题？
最佳距离，保证塔身不阻碍外脚手架的搭设和
在降塔时司机室、走台、起重臂、平衡臂等
部位不与外挑的阳台、雨篷等相碰。
最佳距离
如何确定
2.4.2
垂直运输机械的布置
2、塔式起重机
3）布置起重机考虑的因素4 ——高压线
高压线——塔吊作业半径应与高压线 满足最小的安全距离，实在无法避免时，可考虑搭设防护架的方法。

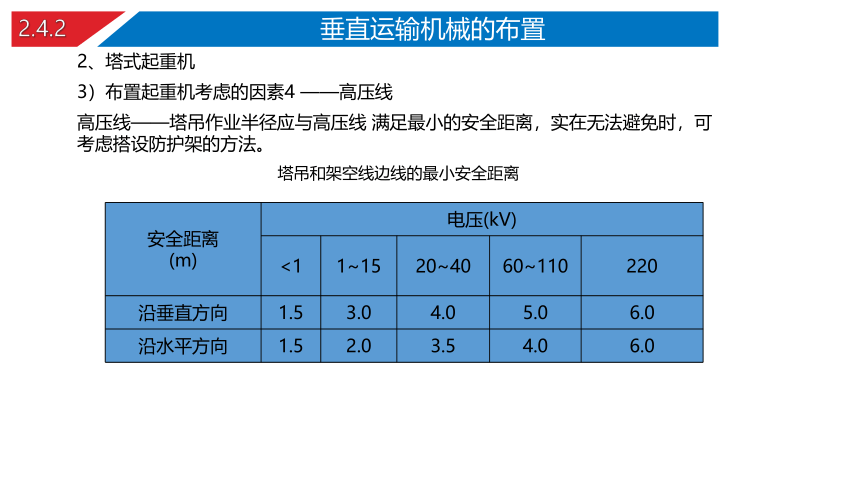

塔吊和架空线边线的最小安全距离
安全距离 (m) 电压(kV) <1 1~15 20~40 60~110 220
沿垂直方向 1.5 3.0 4.0 5.0 6.0
沿水平方向 1.5 2.0 3.5 4.0 6.0
2.4.2
垂直运输机械的布置
2、塔式起重机
3）布置起重机考虑的因素5——多塔
多塔——多台塔机之间的最小架设距离应保证处于低位塔机的起重臂端部与另一台塔机的塔身之间至少有2m的距离;处于高位塔机的最低位置的部件(吊钩升至最高点或平衡重的最低部位)与低位塔机中处于最高位置部件之间的垂直距离不应小于2m。
≥2 m
≥2 m
2.4.2
垂直运输机械的布置
3、外用施工电梯
外用施工电梯是一种安装于建筑物外部，施工期间用于运送
施工人员及建筑物器材的垂直运输机械。它是高层建筑施工
不可缺少的关键设备之一。
在确定外用施工电梯的位置时，应考虑：便于安装附墙装置，
减少砌墙时留槎和以后的修补工作；使地面及楼面上的水平
运距最小或运输方便； 应避开塔吊搭设，保证施工安全；接
近电源，有良好的夜间照明。
2.4.2
垂直运输机械的布置
4、混凝土泵和泵车
（1）混凝土泵设置处的场地应平整坚实，具有重车行走条件，且有足够的场地、道路畅通，使供料调车方便。
（2）混凝土泵应尽量靠近浇筑地点。
（3）其停放位置接近排水设施，供水、供电方便，便于泵车清洗。
（4）混凝土泵作业范围内，不得有障碍物
、高压电线，同时要有防范高空坠物的措
施。
（5）当高层建筑采用接力泵泵送混凝土
时，其设置位置应使上、下泵的输送能力
匹配，且验算其楼面结构部位的承载力，
必要时采取加固措施。
2.4.3
临时建筑设施的布置
1、临时行政、生活用房的布置
1）临时行政、生活用房分类
（1）行政管理和辅助用房：包括办公室、会议室、门卫、消防站、汽车库及修理车间等。
（2）生活用房：包括职工宿舍、食堂、卫生设施、工人休息室、开水房。
（3）文化福利用房：包括医务室、浴室、理发室、文化活动室、小卖部等。
2）临时行政、生活房屋的布置原则
（1）办公生活临时设施的选址首先应考虑与作业区相隔离，保持安全距离。
（2）临时行政、生活用房的布置应利用永久性建筑、现场原有建筑、采用活动式临时房屋。
（3）在大型工程和场地宽松的条件下，工地行政管理用房宜设在工地入口处或中心地区。
2.4.3
临时建筑设施的布置
1、临时行政、生活用房的布置
3）临时行政、生活用房设计规定
（1）办公室的人均使用面积不宜小于4m2，会议室使用面积不宜小于30m2。
（2）办公用房室内净高不应低于2.5m。
（3）餐厅、资料室、会议室应设在底层。
（4）宿舍人均使用面积不宜小于2.5m2，室内净高不应低于2.5m，每间宿舍居住人数不宜超过16人。
（5）食堂应设在厕所、垃圾站的r风侧，且相距不宜小于15m。
（6）厕所蹲位男厕每50人一位，女厕每25人一位。男厕每50人设lm长小便槽。
（7）文体活动室使用面积不宜小于50m2。
2.4.3
临时建筑设施的布置
2、临时仓库、堆场的布置
1）仓库的形式
按其储存材料的性质和重要程度，可采用露天堆场、半封闭式（棚）或封闭式（仓库）三种形式。
（1）露天堆场，用于不受自然气候影响而损坏质量的材料。如砂、石、砖、混凝土构件。
（2）半封闭式（棚），用于储存需防止雨、雪、阳光直接侵蚀的材料。如堆放油毡，沥青，钢材等。
（3）封闭式（库），用于受气候影响易变质的制品、材料等。如水泥、五金零件、器具等。
2.4.3
临时建筑设施的布置
2、临时仓库、堆场的布置
2）仓库和材料、构件的堆放与布置
（1）材料的堆放和仓库应尽量靠近使用地点，减少或避免二次搬运，并考虑到运输及卸料方便。基础施工用的材料可堆放在基坑四周，但不宜离基坑（槽）太近，一般不小于0.5m，以防压塌土壁。
（2）如用固定式垂直运输设备，则材料、构件堆场应尽量靠近垂直运输设备，以减少二次搬运，或布置在塔吊起重半径之内。
（3）砂石应尽可能布置在搅拌站后台附近，石子的堆场更应靠近搅拌机一些，并按石子的不同粒径分别设置。
（4）模板、脚手架等周转材料，应选择在装卸、取用、整理方便和靠近拟建工程的地方布置。
（5）钢筋应与钢筋加工厂统一考虑布置，并应注意进场、加工和使用的先后顺序。应按型号、直径、用途分门别类堆放。
（6）油库、氧气库和电石库，危险品库宣布置在避静、安全之处。
2.4.3
临时建筑设施的布置
3、加工厂的布置
1）工地加工厂类型及结构型式
工地加工厂类型主要有：钢筋混凝土预制加工厂、木材加工厂、钢筋加工厂、金属结构构件加工厂和机械修理厂。 各种加工厂的结构型式应根据使用期限长短和建设地区的条件而定。一般使用期限较短者，宜采用简易结构，如油毡、铁皮屋面的竹木结构；使用期限较长者，宜采用瓦屋面的砖木结构，砖石或装拆式活动房屋等。
2）工地加工厂面积确定
现场加工作业棚主要包括各种
料具仓库、加工棚等，其面积
大小参考表2-28确定。
2.4.3
临时建筑设施的布置
3、加工厂的布置
3）工地加工厂布置原则
（1）钢筋加工厂的布置，应尽量采用集中加工布置方式。
（2）混凝土搅拌站的布置，可采用集中，分散，集中与分散相结合三种方式。集中布置通常采用二阶式搅拌站。当要求供应的混凝土有多种标号时，可配置适当的小型搅拌机，采用集中与分散相结合的方式。当在城市内施工，采用商品混凝土时，现场只需布置泵车及输送管道位置。
（3）木材加工厂的布置，在大型工程中，根据木料的情况，一般要设置原木、锯材、成材、粗细木等集中联合加工厂，布置在铁路、公路或水路沿线。
（4）金属结构、锻工、机修等车间，相互密切联系，应尽可能布置在一起。
（5）产生有害气体和污染环境的加工厂，如熬制沥青，石灰熟化等，应位于场地下风向。
2.4.3
临时建筑设施的布置
4、搅拌站的布置
（1）搅拌站应有后台上料的场地，尤其是混凝土搅拌机，要与砂石堆场、水泥库一起考虑布置，既要互相靠近，又要便于材料的运输和装卸；
（2）搅拌站应尽可能布置在垂直运输机械附近或其服务范围内，以减少水平运距；
（3）搅拌站应设置在施工道路近旁，使小车、翻斗车运输方便；
（4）搅拌站场地四周应设置排水沟，以有利于清洗机械和排除污水，避免造成现场积水：
（5）混凝土搅拌台所需面积约25m2，砂浆搅拌台所需面积约15㎡。当现场较窄，混凝土需求量大或采用现场搅拌泵送混凝土时，为保证混凝土供应量和减少砂石料的堆放场地，宜建置双阶式混凝土搅拌站，骨料堆于扇形贮仓。
2.4.3
临时建筑设施的布置
5、运输道路的布置
（1）应满足材料，构件等的运输要求，使道路通到各个仓库及堆场，并距离其装卸区越近越好，以便装卸。
（2）应满足消防的要求，使道路靠近建筑物，木料场等易发生火灾的地方，以便车辆能开到消防栓处。消防车道宽度不小于3.5m。
（3）为提高车辆的行驶速度和通行能力，应尽量将道路布置成环路。如不能设置环形路，则应在路端设置掉头场地。
（4）应尽量利用已有道路或永久性道路。根据建筑总平面图上永久性道路的位置，先修筑路基作为临时道路。工程结束后，再修筑路面。
（5）施工道路应避开拟建工程和地下管道等地方。否则工程后期施工时，将切断临时道路，给施工带来困难。架空线及管道下面的道路，其通行空间宽度应大于道路宽度0.5m，空间高度应大于4.5m。
2.4.3
临时建筑设施的布置
6、围挡的设计布置
（1）围挡宜选用彩钢板，砌体等硬质材料搭设。禁止使用彩条布、竹笆、安全网等易变质材料，做到坚固、平稳、整洁、美观。
（2）围挡高度：
市区主要路段、闹市区 h≥2.5m；市郊或靠近市郊 h≥1.8m。
（3）围挡的设置必须沿工地四周连续进行，不能留有缺口。
（4）彩钢板围挡应符合下列规定：①围挡的高度不宜超过2.5m；②当高度超过1.5m时，宜设置斜撑，斜撑与水平地面的夹角宜为45°；③立柱的间距不宜大于3．6m。
（5）砌体围挡不应采用空斗墙砌筑方式，墙厚度大于200mm，并应在两端设置壁柱，柱距小于5.0m，壁柱尺寸不宜小于370mm×490mm，墙柱间设置拉结钢筋中φ6@500mm，伸入两侧墙L≥1 000mm。
（6）砌体围挡长度大于30m时，宜设置变形缝，变形缝两侧应设置端柱。
2.4.3
临时建筑设施的布置
7、施工现场标牌的布置
（1）施工现场的大门口应有整齐明显的“五牌一图”。
特别提示：
“五牌”——工程概况牌、组织机构牌、消防保卫牌、安全生产牌、文明施工牌。
“一图”——施工现场总平面布置图
（2）门头及大门应设置企业标识。
（3）在施工现场显著位置，设置必要的安全施工内容的标语。
（4）宜设置读报栏，宣传栏和黑板报等宣传园地。
2.4.4
临时供水供电设计及布置
1、临时供水设计
建筑工地的用水包括生产、生活和消防用水三个方面。
1）供水管网的布置要求：
①应尽量提前修建并充分利用拟建的永久性供水管网作为工地临时供水系统，节约修建费用；在保证供水要求的前提下，新建供水管线的长度越短越好，并应适当采用胶皮管、塑料管作为支管，使其具有可移动性，以便利施工。
②供水管网的铺设要与土方平整规划协调一致，以防重复开挖；管网的布置要避开拟建工程和室外管沟的位置，以防二次拆迁改建。
③有高层建筑的施工工地，一般要设置水塔，蓄水池或高压水泵，以便满足高空施工与消防用水的要求。临时水塔或蓄水池应设置在地势较高处。
④供水管网应按防火要求布置室外消防栓。室外消防栓应靠近十字路口、工地出入口，并沿道路布置，距路边应不大于2m，距建筑物的外墙应不小于5m，为兼顾拟建工程防火而设置的室外消防栓与拟建工程的距离也不应大于25m，消防栓之间的间距不应超过120m；工地室外消防栓必须设有明显标志，消防栓周围3m范围内不准堆放建筑材料、停放机具和搭设临时房屋等；消防栓供水管的直径不得小于100mm。
2.4.4
临时供水供电设计及布置
1、临时供水设计
2）管材的选择
（1）工地输水主干管常用铸铁管和钢管；一般露出地面用钢管；埋入地下用铸铁管；支管采用钢管。
（2）为了保证水的供给，必须配备各种直径的给水管。施工常用管材如表2-42所示。
硬聚氯乙烯管、铝塑复合管、聚乙烯管、镀锌钢管的公称直径15mm、20mm、25mm、32mm、40mm、50mm、70mm、80mm、100mm的管使用比较普遍。铸铁管有125mm、150mm、200mm、250mm、300mm。
2.4.4
临时供水供电设计及布置
2、临时供电设计
施工现场安全用电的管理，是安全生产文明施工的重要组成部分，临时用电施工组织设计也是施工组织设计的组成部分。
供电线路的布置要求：
（1）工地上的3kV，6kV或10kV的高压线路，可采用架空裸线，其电杆距离为40～60m；也可采用地下电缆；户外380/220V的低电压线路，可采用架空裸线，与建筑物、脚手架等距离相近时，必须采用绝缘架空线，其电杆距离为25～40m；分支线或引入线均必须从电杆处连接，不得从两杆之间的线路上直接连接。电杆一般采用钢筋混凝土电杆；低压线路也可采用木杆。
（2）为了维修方便，施工现场一般采用架空配电线路，并尽量使其线路最短。要求现场架空线与施工建筑物水平距离不小于lm，线与地面距离不小于4m，跨越建筑物或临时设施时，垂直距离不小于2.5m，线间距不小于0.3m。
2.4.4
临时供水供电设计及布置
2、临时供电设计
供电线路的布置要求：
（3）各用电点必须配备与用电设备功率相匹配的、由闸刀开关、熔断保险、漏电保护器和插座等组成的配电器，其高度与安装位置应以操作方便、安全为准；每台用电机械或设备均应分设闸刀开关和熔断器，实行单机单闸，严禁一闸多机。
（4）设置在室外的配电箱应有防雨措施，严防漏电，短路及触电事故的发生。
（5）线路应布置在起重机的回转半径之外。否则应搭设防护栏，其高度要超过线路2m，机械运转时还应采取相应措施，以确保安全。现场机械较多时，可采用埋地电缆，以减少互相干扰。
（6）新建变压器应远离交通要道口处，布置在现场边缘高压线接入处，离地高度应大于3m，四周设有高度大于1.7m的铁丝网防护栏，并设置明显标志。
2.4.5
CAD绘制单位工程施工平面图实例
【设计案例】：单位工程施工平面布置图绘制
1）设计条件及要求：
(1)某工程为五层办公楼，建筑面积 2480 ㎡，柱下钢筋混凝土独立基础，现浇框架结构，现浇楼板
及屋面板，工程位于湖南某地级市市区，建筑总平面图如附图 1.21 所示，施工采用竹胶合板模板，落地式钢管扣件脚手架，垂直运输机械采用钢井架，商品混凝土，现场设砂浆搅拌机一台，钢筋、模板现 场加工制作，地方性材料考虑 10 天左右的储存量，现场堆放。班组工人在工地食宿，高峰期人数 60
人。施工现场管理人员 9 人（含项目经理、技术负责人、施工员、安全员、质量员等）。施工现场三通一平已经完成。
(2)用CAD或者天正建筑软件绘制该工程施工平面图，比例 1:200，A2 号图幅。
(3)提供《建筑施工组织》教材一本。
另，根据施工条件测算，该工程项目的部分临时设施设置要求如下：
2.4.5
CAD绘制单位工程施工平面图实例
【设计案例】：单位工程施工平面布置图绘制
1.设计条件及要求：
名称 要求
脚手架堆场 平面面积取 32 ㎡（4×8m）
水泥仓库 平面面积取 12 ㎡（3×4m）
砂堆场 平面面积取 15 ㎡（3×5m）
搅拌棚 平面面积取 15 ㎡（3×5m）
砖堆场 平面面积取 40 ㎡（5×8m）
钢筋堆场 平面面积取 48 ㎡（4×12m）
模板堆场 平面面积取 48 ㎡（6×8m）
钢筋加工棚 平面面积取 72 ㎡（6×12m）
木工加工棚 平面面积取 48 ㎡（6×8m）
门卫室 平面面积取 4 ㎡
2.4.5
CAD绘制单位工程施工平面图实例
【设计案例】：单位工程施工平面布置图绘制
2.检测项目及评分标准：
考核项目的评价包括职业素养与操作规范（表 1）、作品（表 2）两个方面，总分为 100 分。其中，职业素养与操作规范占该项目总分的 20%，作品占该项目总分的 80%。职业素养与操作规范、作品两项考核均需合格，总成绩才能评定为合格。
表 1 职业素养与操作规范评分表
考核内容 评分标准 标准分100 得分 备注
职业素养与操作 规范 清查给定的资料是否齐全,检查计算机运行是否正常，检查软件运行是否正常，做好工作前准备 20 出现明显失误造成计算机、图纸、工具书和记录工具严重损坏等；严重违反考场纪律， 造成恶劣影响的本大项记 0 分。
文字、图表作业应字迹工整、填写规范 20 严格遵守考场纪律 20 不浪费材料和不损坏考试工具及设施 20 任务完成后，整齐摆放图纸、工具书、记录工具、凳子、整理工作台面等 20 总分 2.4.5
CAD绘制单位工程施工平面图实例
【设计案例】：单位工程施工平面布置图绘制
2.检测项目及评分标准：
表 2 作品评分表
序号 考核内容 评分标准与要求 标准分100 得分 备注
1 设计内容 平面图设计内容满足项目施工要求，每少一项内容 30
扣 5 分 没有完成
2 设计步骤 设计步骤正确，错误处每次扣 5 分 15 总工作量
3 方案合理性 垂直起重机械、搅拌站、临时设施、道路等各项内 30 的50%以
容布置位置合理，不合理处每次扣 5 分 上，本大
4 图形绘制 图形表示清楚、规范、比例协调、字体大小合适 15 项记0分
5 工效 在规定时间内完成，否则本项无分 10
总分 2.4.5
CAD绘制单位工程施工平面图实例
【设计案例】：单位工程施工平面布置图绘制
附图 1.21 某办公楼建筑总平面图
