绘制标题栏
Draw the title bar

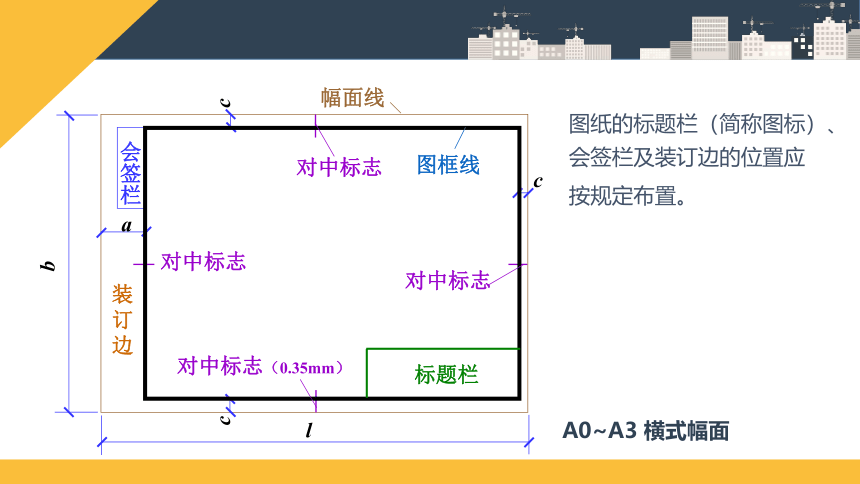

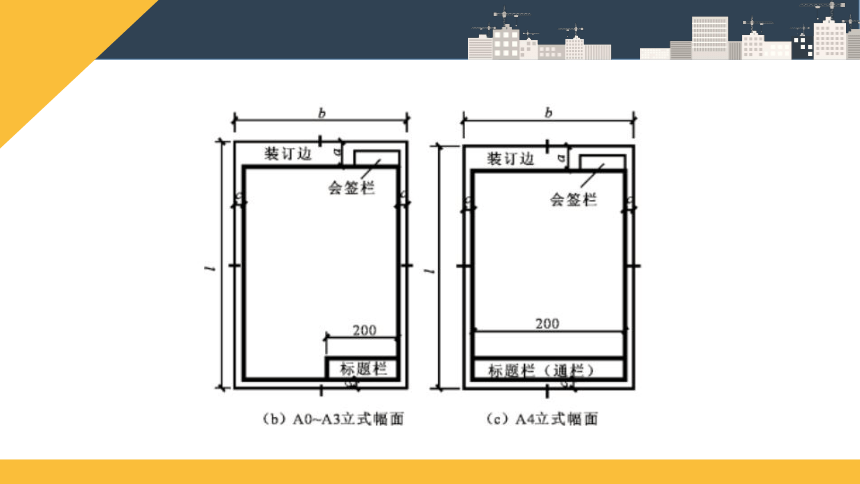

图纸的标题栏（简称图标）、
会签栏及装订边的位置应
按规定布置。
A0~A3 横式幅面
l
b
装
订
边
对中标志（0.35mm）
对中标志
对中标志
对中标志
幅面线
会签栏
标题栏
c
c
c
a
图框线

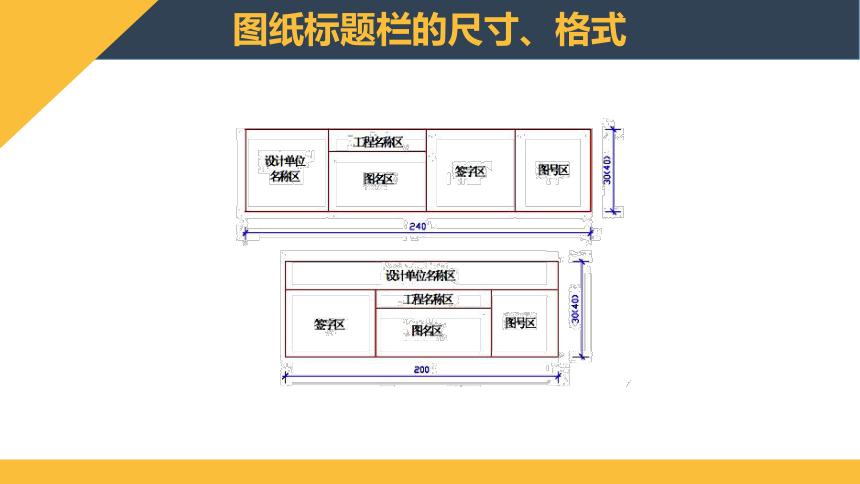

图纸标题栏的尺寸、格式

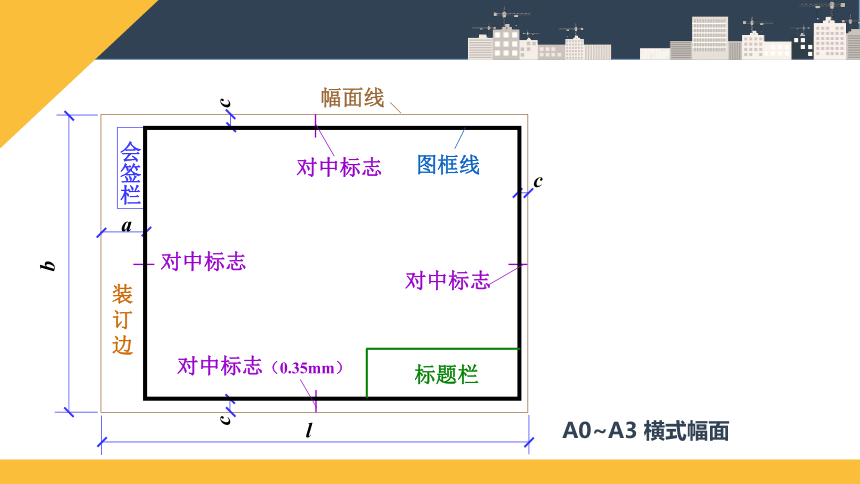

A0~A3 横式幅面
l
b
装
订
边
对中标志（0.35mm）
对中标志
对中标志
对中标志
幅面线
会签栏
标题栏
c
c
c
a
图框线

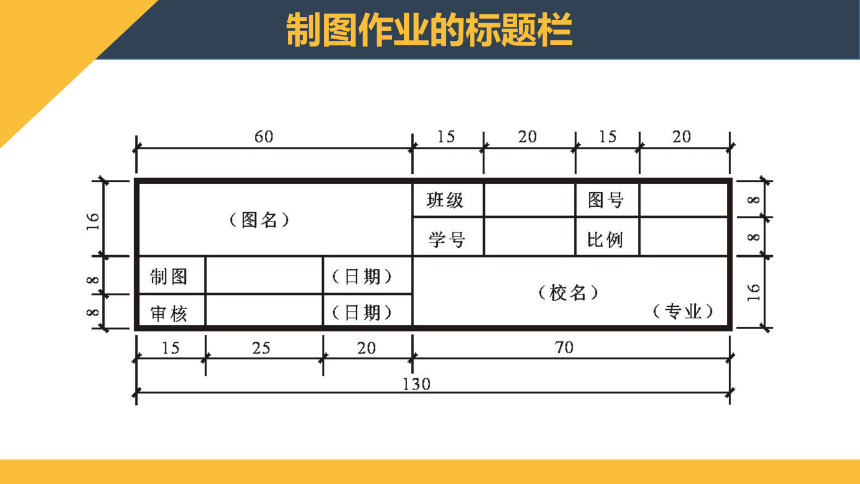

制图作业的标题栏

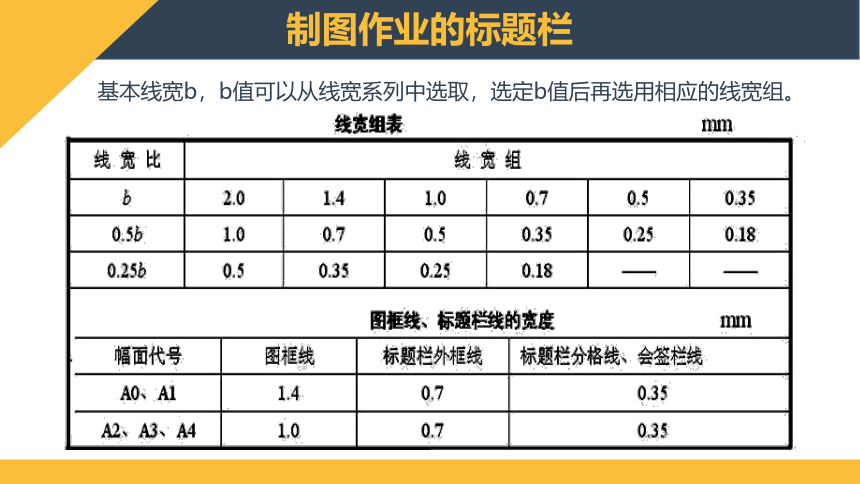

基本线宽b，b值可以从线宽系列中选取，选定b值后再选用相应的线宽组。
制图作业的标题栏
根据刚才所讲的知识点，请同学们回答绘制A4图幅的标题栏外框线和分格线、线宽分别是多少。
A4图幅标题栏外框线和分格线线宽分别是多少0.7mm和0.35mm。。
回答的非常准确。
制图作业的标题栏
字 号
仿宋字书写要点
木
一
图
0 1 2 3 4 5 6 7 8 9
ⅠⅡ Ⅲ Ⅳ Ⅴ Ⅵ Ⅶ Ⅷ Ⅸ Ⅹ
A B C D E F G H I J K L
abcdefghijklmnopqrstuvwxyz
αβγδεζηθφψωλ
种 类 比 例 原值比例 优先选用 1:1
放大比例 优先选用 5:1 2:1
5×10n:1 2 ×10n:1 1 ×10n:1
可选用 4:1 2.5:1 4 ×10n:1 2 .5×10n:1
缩小比例 优先选用 1:2 1:5 1:10
1:2 ×10n 1:5 ×10n 1:1 ×10n
可选用 1:1.5 1:2.5 1:3 1:4 1:6
1:1.5 ×10n 1:2.5 ×10n 1:3 ×10n 1:4 ×10n 1:6 ×10n
国标规定的比例
比 例
比 例
图样的比例为：图形与实物相对应的线性尺寸之比
比例的大小是指比值的大小,如1:100大于1:200
绘图所用的比例
常用比例
可用比例
1:1、
1:2、
1:5、
1:10、
1:50、
1:100、
1:150、
1:200、
1:500、
1:1000、
1:2000、
1:5000、
1:10000、
1:20000、
1:50000、
1:100000、
1:200000
1:3、
1:4、
1:6、
1:15、
1:25、
1:30、
1:40、
1:60、
1:80、
1:250、
1:300、
1:400、
1:600、
制图作业的标题栏
底层平面图 1:100
