绘制图框
Diagram the box

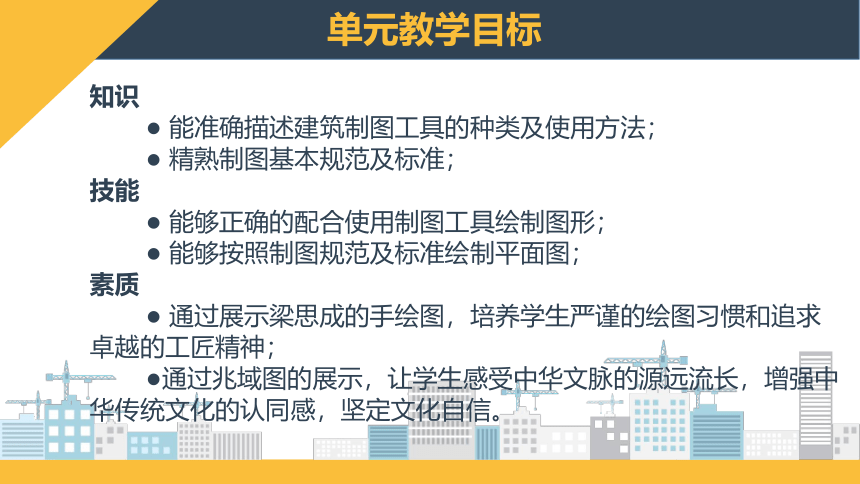

单元教学目标
知识
● 能准确描述建筑制图工具的种类及使用方法；
● 精熟制图基本规范及标准；
技能
● 能够正确的配合使用制图工具绘制图形；
● 能够按照制图规范及标准绘制平面图；
素质

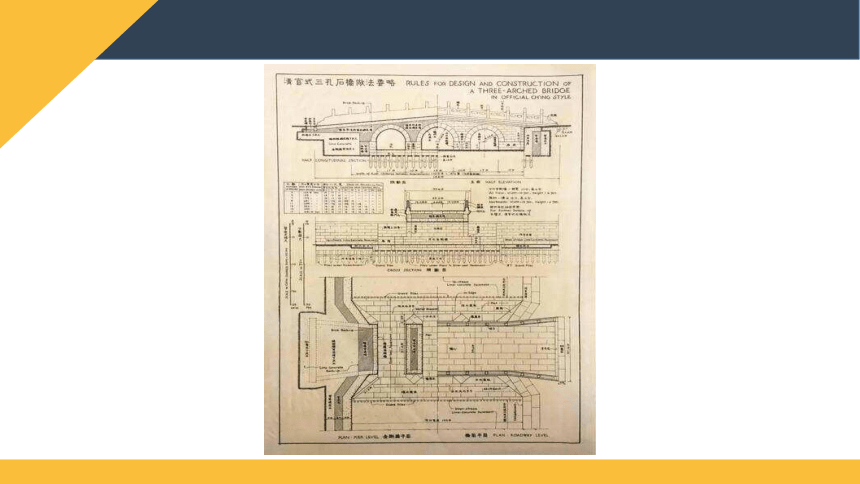

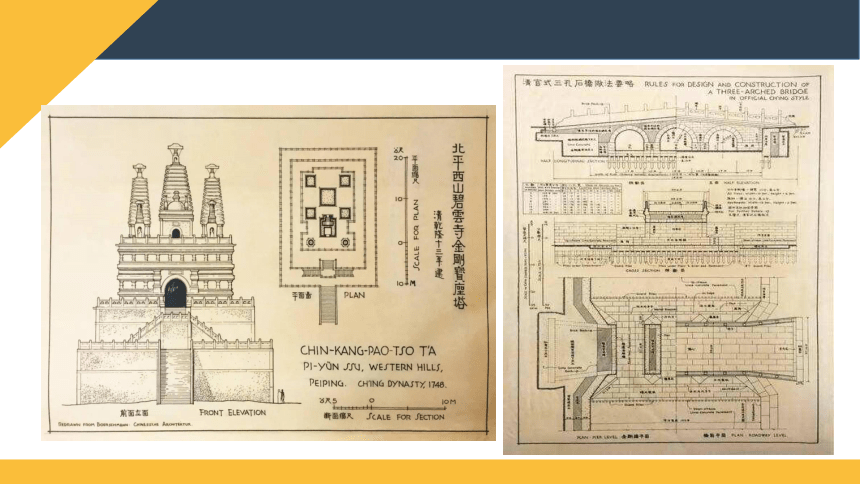

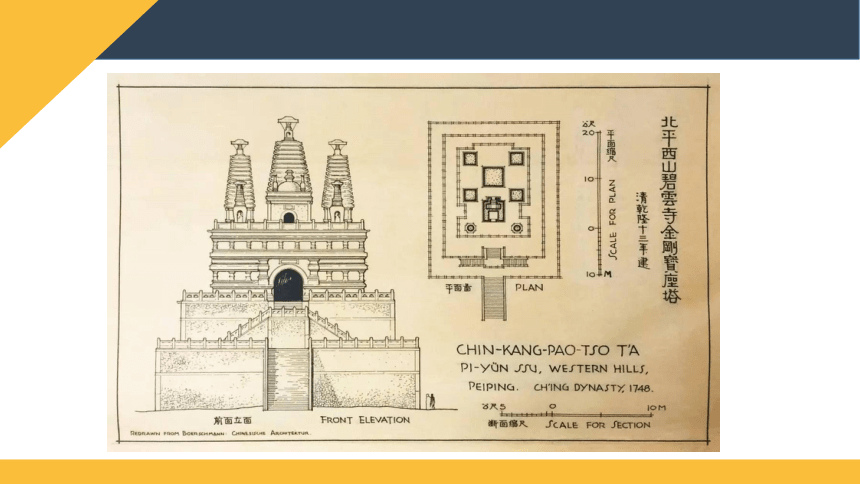

● 通过展示梁思成的手绘图，培养学生严谨的绘图习惯和追求卓越的工匠精神；
●通过兆域图的展示，让学生感受中华文脉的源远流长，增强中华传统文化的认同感，坚定文化自信。
学习条件分析
1.起点分析：
● 熟悉铅笔、三角板、直尺的使用方法（学习应用常识）
● 具备一定的空间思维能力（认知常识）
2.学习重点：
● 建筑制图工具的种类
● 制图基本规范及标准
3.难点分析：
● 正确的配合使用制图工具
● 准确绘制平面图

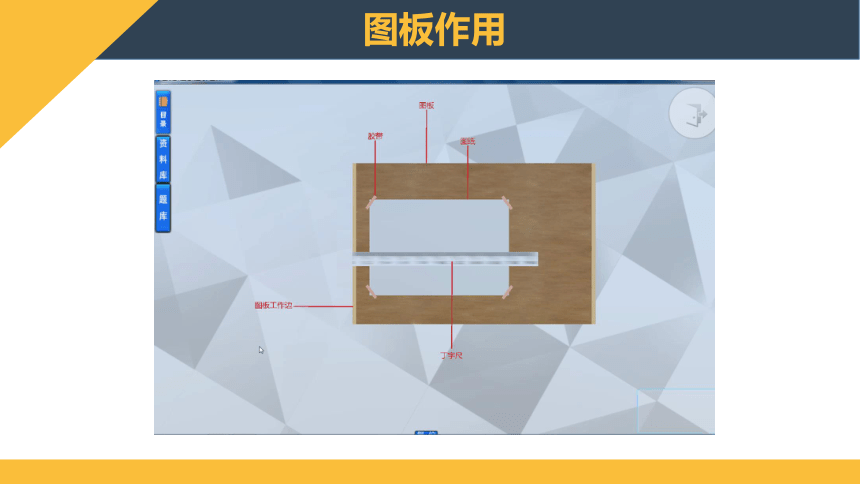

图板作用

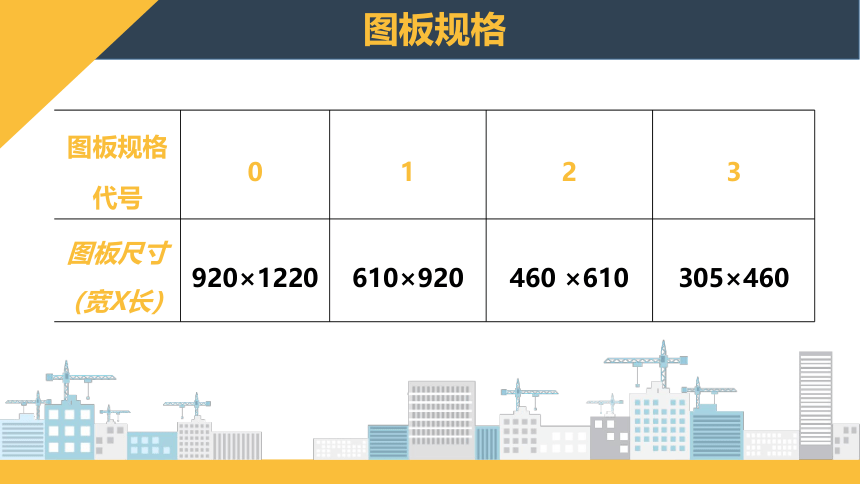

图板规格
图板规格代号 0 1 2 3
图板尺寸（宽X长） 920×1220 610×920 460 ×610 305×460

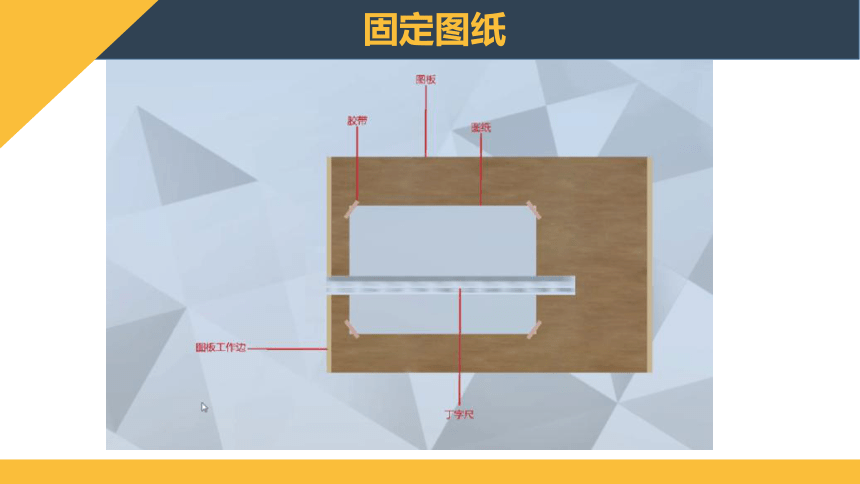

固定图纸
制图标准的基本规定
幅面代号 A0 A1 A2 A3 A4
B×L 841 ×1189 594 ×841 420 ×594 297 ×420 210 ×297
c 10 5 a 25 图纸幅面和格式 图纸基本幅面：A0~A4
图纸基本幅面尺寸
标准图纸幅面形成示意
A0
1189
841
A1
A2
A3
A4
594
420
297
210
图纸长边加长尺寸（mm）
幅面尺寸 长边尺寸 长边加长后尺寸
A0 1189 1486 1635 1783 1932 2080 2230 2378
A1 841 1051 1261 1471 1682 1892 2102
A2 594 743 891 1041 1189 1338 1486 1635 1783 1932 2080
A3 420 630 841 1051 1261 1471 1682 1892
注：有特殊需要的图纸，可采用b×1为841mm×891mm与1189mm×1261mm的幅面
请同学们说出丁字尺的组成部分和用途。
丁字尺是用来画直线的，它由尺头和尺身组成。
丁字尺的组成答对了，但对于其用法规范的说法应该是用来画水平线的。下面我们详细介绍下丁字尺的用法。
丁字尺的用法
三角板的用法
绘图铅笔
标志H、2H、…、6H
表示硬铅芯
标志B、2B、…、6B
表示软铅芯
标志HB
则属于中等硬度
工程图是工程施工、生产、管理等环节最重要的技术文件，是工程师的技术语言。为了使工程图样统一规范，使图面整洁、清晰，符合施工要求和便于技术交流，提高生产效率，国家对建筑工程图样的内容、格式、画法、尺寸标准、图例和符号等颁布了统一标准。我们在绘制工程图样时要严格执行国家标准。国家指定专门机关负责组织制定“国家标准”，简称国标，代号“GB”。
为了区别不同技术标准，在代号后面加若干字母和数字等，如建筑工程制图方面的标准总代号为“GBJ”。
《房屋建筑制图统一标准》(GB／T50001—2017)
《总图制图标准》(GB／T50103—2010)
《建筑制图标准》(GB／T 50104—2010)
《建筑结构制图标准》(GB／T 50105—2010)
《建筑工程设计信息模型制图标准》(JGJ/T 448-2018)
《城市规划制图标准》(GB／T 50106—2010)
建筑制图基本标准
所有从事建筑工程技术的人员，在设计、施工、管理中都应该严格执行国家有关建筑制图标准。
图框格式
图线线型与线宽
名称 线型 线宽 用途
粗实线 b 1.平、剖面图中被剖切的主要建筑构造(包括构配件）的轮廓线
2.建筑立面图或室内立面图的外轮廓线
3.建筑构造详图中被剖切的主要部分的轮廓线
4.建筑构配件详图中的外轮廓线
5.平、立、剖面的剖切符号
中粗实线 0.7b 1.平、剖面图中被剖切的次要建筑构造(包括构配件)的轮廓线
2.建筑平、立、剖面图中建筑构配件的轮廓线
3.建筑构造详图及建筑构配件详图中的一般轮廓线
中实线 0.5b 小于0.7b的图形线、尺寸线、尺寸界限、索引符号、标高符号、详图材料做法引出线、粉刷线、保温层线、地面、墙面的高差分界线等
细实线 0.25b 图例填充线、家具线、纹样线等
中粗虚线 0.7b 1.建筑构造详图及建筑构配件不可见的轮廓线
2.平面图中的起重机（吊车)轮廓线
3.拟建、扩建建筑物轮廓线
中虚线 0.5b 投影线、小于0.5b的不可见轮廓线
细虚线 0.25b 图例填充线、家具线等
粗单点长划线 b 起重机（吊车）轨道线
细单点长划线 0.25b 中心线、对称线、定位轴线
细折断线 0.25b 部分省略表示时的断开界线
细波浪线 0.25b 部分省略表示时的断开界线，曲线形构件间断开界限构造层次的断开界限
图线宽度与形式
图 线
A3横式幅面
