(共19张PPT)

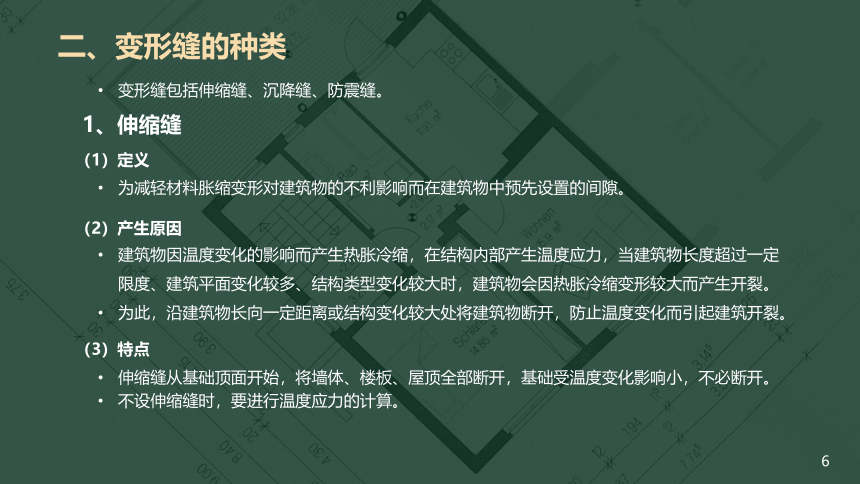

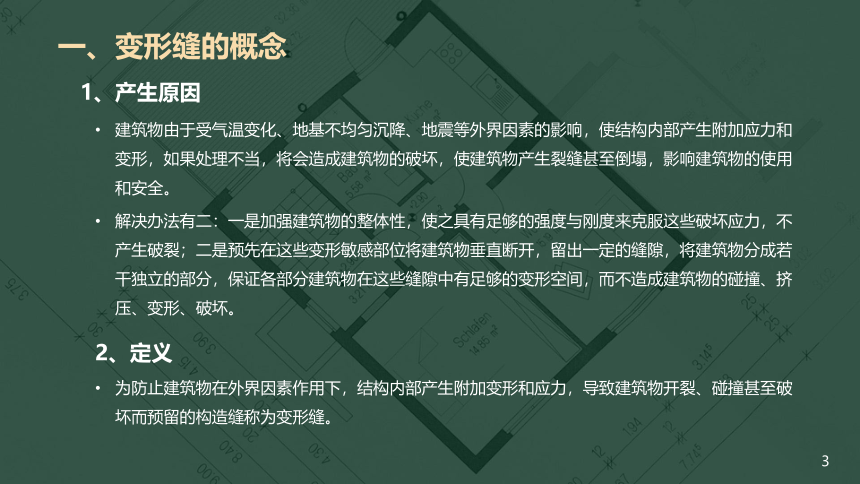

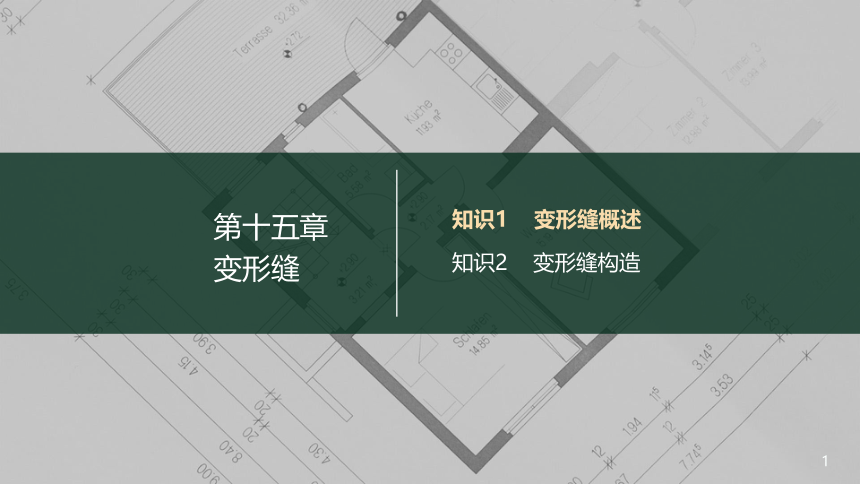

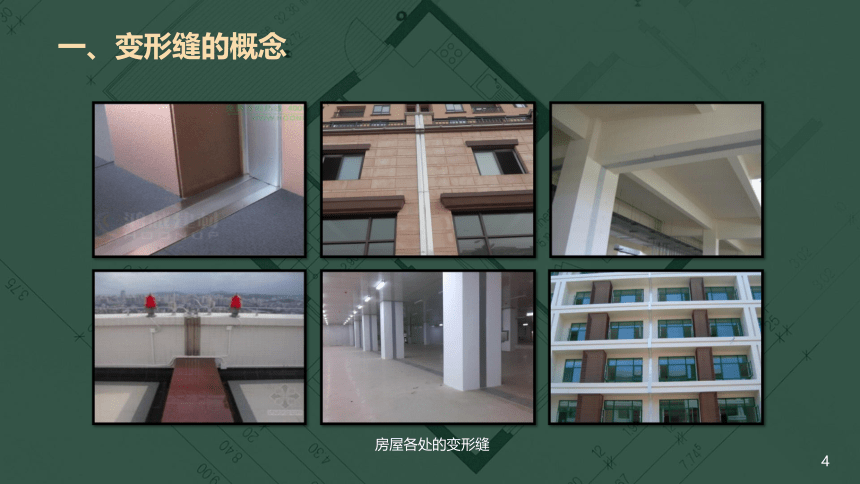

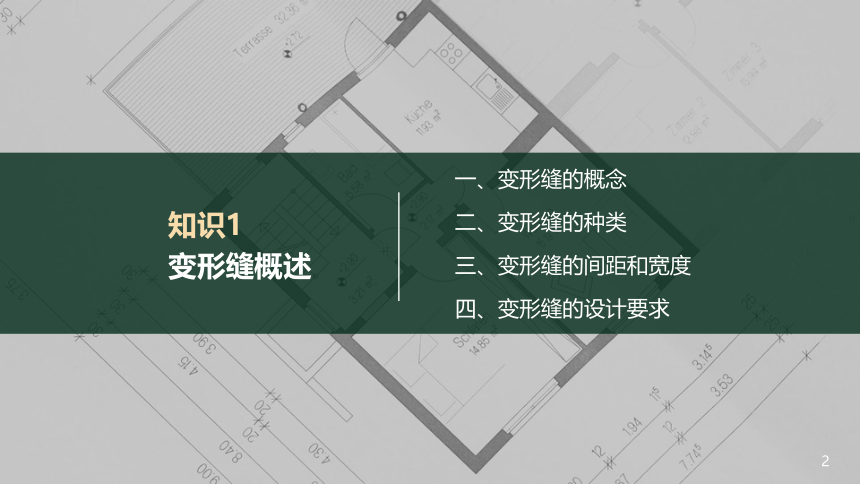

第十五章变形缝知识1变形缝概述知识2变形缝构造知识1变形缝概述一、变形缝的概念二、变形缝的种类三、变形缝的间距和宽度四、变形缝的设计要求一、变形缝的概念1、产生原因建筑物由于受气温变化、地基不均匀沉降、地震等外界因素的影响，使结构内部产生附加应力和变形，如果处理不当，将会造成建筑物的破坏，使建筑物产生裂缝甚至倒塌，影响建筑物的使用和安全。解决办法有二：一是加强建筑物的整体性，使之具有足够的强度与刚度来克服这些破坏应力，不产生破裂；二是预先在这些变形敏感部位将建筑物垂直断开，留出一定的缝隙，将建筑物分成若干独立的部分，保证各部分建筑物在这些缝隙中有足够的变形空间，而不造成建筑物的碰撞、挤压、变形、破坏。2、定义为防止建筑物在外界因素作用下，结构内部产生附加变形和应力，导致建筑物开裂、碰撞甚至破坏而预留的构造缝称为变形缝。一、变形缝的概念房屋各处的变形缝案例视频常见的变形缝一、变形缝的概念二、变形缝的种类变形缝包括伸缩缝、沉降缝、防震缝。（1）定义1、伸缩缝为减轻材料胀缩变形对建筑物的不利影响而在建筑物中预先设置的间隙。（2）产生原因建筑物因温度变化的影响而产生热胀冷缩，在结构内部产生温度应力，当建筑物长度超过一定限度、建筑平面变化较多、结构类型变化较大时，建筑物会因热胀冷缩变形较大而产生开裂。为此，沿建筑物长向一定距离或结构变化较大处将建筑物断开，防止温度变化而引起建筑开裂。（3）特点伸缩缝从基础顶面开始，将墙体、楼板、屋顶全部断开，基础受温度变化影响小，不必断开。不设伸缩缝时，要进行温度应力的计算。二、变形缝的种类（1）定义2、沉降缝为减轻或消除地基不均匀变形对建筑物的不利影响而在建筑物中预先设置的间隙。（2）设置条件同一建筑物相邻部分的高差较大、荷载相差悬殊、结构形式变化较大，易导致建筑物不均匀沉降时；同一建筑物相邻部分的基础形式、基础宽度、基础埋深相差较大，造成基底的压力差异较大，易导致建筑物不均匀沉降时；当建筑物建造在不同地基上，且难于保证建筑物均匀沉降时；建筑物体型比较复杂，连接部位又比较薄弱时；新建建筑物与原有建筑物紧密相连时。二、变形缝的种类（3）特点沉降缝处的屋顶、楼板、墙体、基础必须全部分离，两侧的建筑成为独立单元，两单元在垂直方向上可以自由沉降，最大限度地减少对相邻部分的影响。沉降缝同时起伸缩缝的作用，但伸缩缝不能代替沉降缝。沉降缝构造复杂，给建筑、结构设计和施工都带来一定的难度，所以，尽可能通过合理选址、地基处理、建筑体型优化、结构选型、施工程序配合来避免或克服不均匀沉降，不设或少设缝。沉降缝设置部位二、变形缝的种类（1）定义3、防震缝为减轻或防止由地震作用引起相邻结构单元之间的碰撞而预先设置的间隙。（2）设置条件多层小砌块砌体房屋设防震缝条件：建筑立面高差在6m以上；建筑有错层，且楼板高差大于层高的1／4；建筑各部分结构刚度、质量截然不同。钢筋混凝土结构房屋设防震缝条件：建筑平面中的凹角长度较长或凸出部分较多；建筑物有错层，且错层楼板高差较大；建筑物相邻各部分结构刚度或荷载相差悬殊；地基不均匀，各部分沉降差过大。二、变形缝的种类（3）特点防震缝应沿房屋全高设置。一般情况下，基础可不设防震缝，但在防震缝处要加强上部结构和基础的连接。以下情况，基础要分开，设置防震缝：① 当防震缝与沉降缝结合设置时② 建筑平面复杂，相邻部分刚度差别很大时防震缝设置部位（图中红线为建筑物中应设置防震缝的部位）二、变形缝的种类变形缝设置位置变形缝变形缝三、变形缝的间距和宽度1、变形缝的间距变形缝中的沉降缝和防震缝一般设置在平面变化较大、结构类型突变、地基有变化等处，伸缩缝主要是防止温度变化引起的建筑开裂，因此变形缝中主要是伸缩缝有间距控制要求。依据《砌体结构设计规范》GB50003-2011的规定，砌体结构伸缩缝的最大间距见下表：砌体结构伸缩缝的最大间距（m）三、变形缝的间距和宽度依据混凝土结构设计规范GB50010-2010（2015年版）的规定，钢筋混凝土结构伸缩缝的最大间距见下表：钢筋混凝土结构伸缩缝的最大间距（m）注：装配整体式结构的伸缩缝间距，可根据结构情况取表中装配式与现浇式结构之间的数值；框剪结构或框筒结构房屋的伸缩缝间距，可取表中框架结构与剪力墙结构之间的数值；屋面无保温或隔热措施时，框架结构、剪力墙结构的伸缩缝间距宜按表中露天数值取用；现浇挑檐、雨罩等外露结构的局部伸缩缝间距不宜大于12m。2、变形缝的宽度依据《建筑抗震设计规范》GB50011-2010规定，多层砌体房屋防震缝宽度为70mm~100mm；装配式单层钢筋混凝土柱厂房，其纵横跨交接处大柱网以及不设柱间支撑时防震缝宽度为100mm~150mm，其他防震缝宽为50mm~90mm。依据《高层建筑混凝土结构技术规程》JGJ3-2010规定，各类房屋的防震缝宽度，当高度不超过15m时最小缝宽取100mm，超过15m时应在100mm的基础上按下表规定增加缝宽：房屋高度超过15m时防震缝宽度增加值（mm）抗震设防烈度6789高度每增加值（m）5432结构类型框架20202020框架-剪力墙14141414剪力墙10101010注：伸缩缝、沉降缝的宽度同防震缝。三、变形缝的间距和宽度三、变形缝的间距和宽度变形缝宽度变形缝宽度管道跨变形缝管道跨变形缝三、变形缝的间距和宽度四、变形缝的设计要求1、变形缝设置原则变形缝缝（伸缩缝、沉降缝、防震缝）的设置，应根据建筑结构平面和竖向布置的情况、地基情况、基础类型、结构刚度以及抗震要求和荷载作用的差异等条件综合考虑确定。设计中应调整建筑平面尺寸和结构布置，采取必要的构造和施工措施，能不设缝就不设缝，能少设缝就少设缝。当必须设缝时，宜使结构缝（伸缩缝、沉降缝、防震缝）三缝合一，并应按规范要求采取可靠的构造措施和保证必要的缝宽，防止地震时发生碰撞破坏。2、变形缝设置规定变形缝应按设缝的性质和条件设计，使其在产生位移或变形时不受阻，且不破坏建筑物。根据建筑使用要求，变形缝应分别采取防水、防火、保温、隔声、防老化、防腐蚀、防虫害和防脱落等构造措施。变形缝不应穿过厕所、卫生间、盥洗室、浴室等用水房间，也不应穿过配电间等严禁漏水的房间。3、变形缝设计要求（1）承载能力建筑变形缝装置的承载能力应符合主体结构相应部位的设计要求（2）防火有防火要求的建筑变形缝装置应配套安装阻火带，采取合理的防火措施，并应符合国家现行防火设计标准的要求。（3）防水有防水要求的建筑变形缝装置应配置安装防水卷材，采取合理的防水、排水措施。（4）节能有节能要求的建筑变形缝装置应符合国家现行建筑节能标准的要求。四、变形缝的设计要求（5）防脆断寒冷及严寒地区的建筑变形缝装置应符合防脆断的要求，宜选用金属类产品。（6）防坠落高层建筑外墙变形缝装置应采取合理措施，防止高空坠落。（7）防震用于防震性能的建筑变形缝装置应符合抗震设计中非结构构件要求。（8）防腐蚀五金件与铝合金基座相接部分应采取防止电腐蚀措施。主要受力五金件应进行承载力验算。（9）环保建筑变形缝装置的材料和施工应符合环保要求。四、变形缝的设计要求
