(共20张PPT)

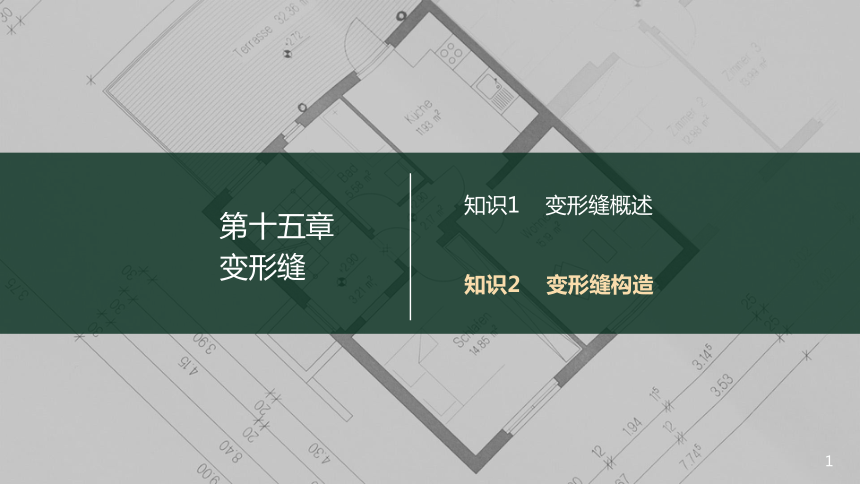

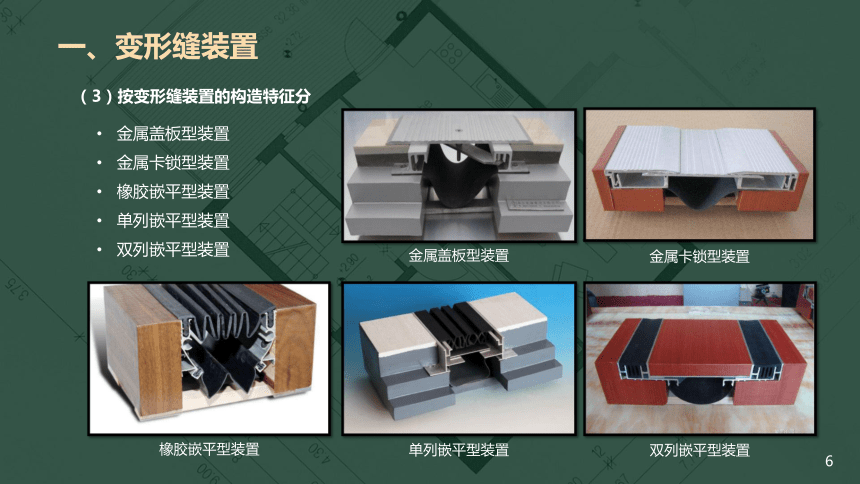

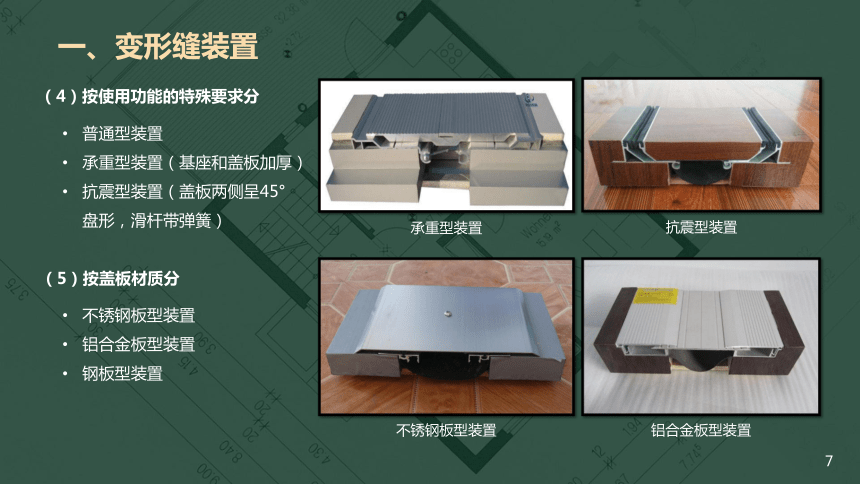

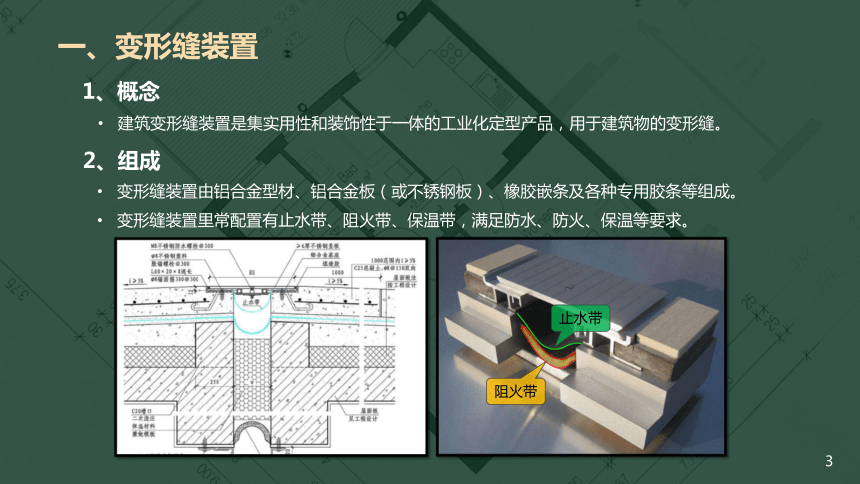

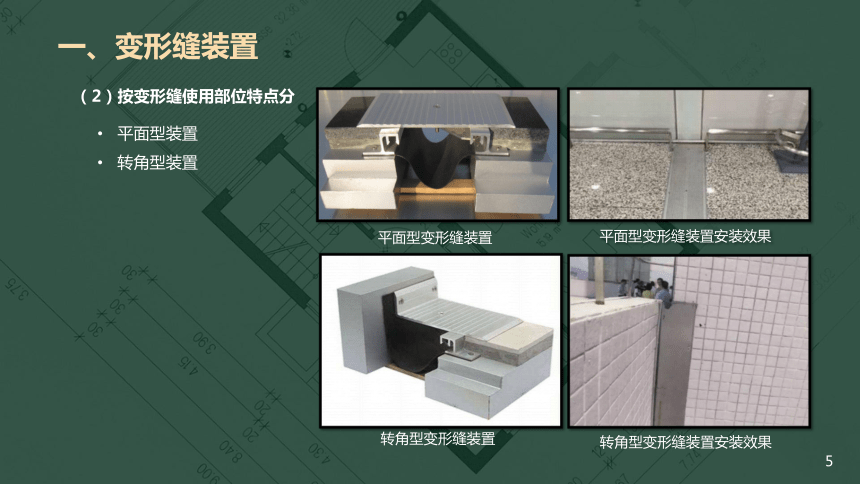

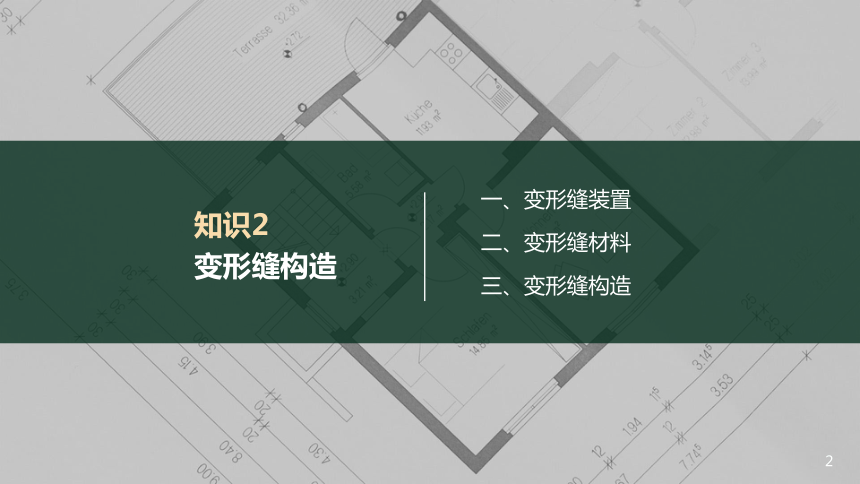

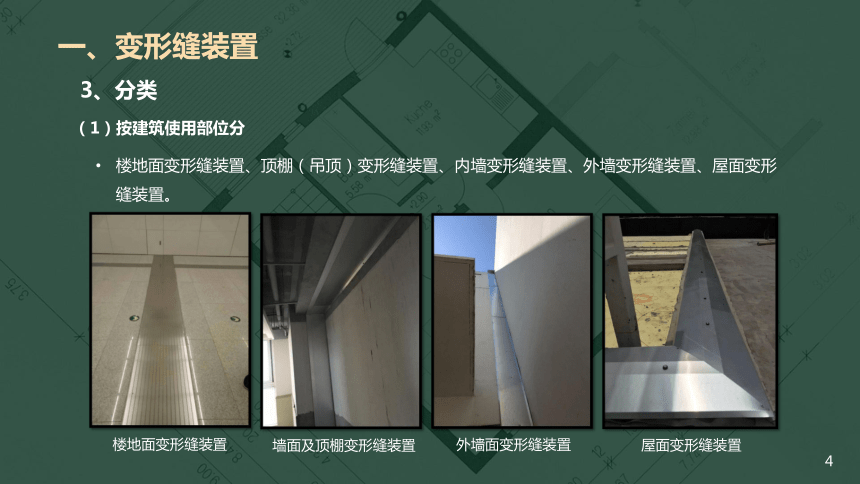

第十五章变形缝知识1变形缝概述知识2变形缝构造知识2变形缝构造一、变形缝装置二、变形缝材料三、变形缝构造一、变形缝装置1、概念建筑变形缝装置是集实用性和装饰性于一体的工业化定型产品，用于建筑物的变形缝。止水带阻火带2、组成变形缝装置由铝合金型材、铝合金板（或不锈钢板）、橡胶嵌条及各种专用胶条等组成。变形缝装置里常配置有止水带、阻火带、保温带，满足防水、防火、保温等要求。一、变形缝装置楼地面变形缝装置、顶棚（吊顶）变形缝装置、内墙变形缝装置、外墙变形缝装置、屋面变形缝装置。3、分类（1）按建筑使用部位分楼地面变形缝装置墙面及顶棚变形缝装置外墙面变形缝装置屋面变形缝装置（2）按变形缝使用部位特点分平面型变形缝装置平面型变形缝装置安装效果转角型变形缝装置转角型变形缝装置安装效果一、变形缝装置平面型装置转角型装置一、变形缝装置（3）按变形缝装置的构造特征分单列嵌平型装置双列嵌平型装置金属盖板型装置金属卡锁型装置橡胶嵌平型装置金属盖板型装置金属卡锁型装置橡胶嵌平型装置单列嵌平型装置双列嵌平型装置承重型装置抗震型装置不锈钢板型装置铝合金板型装置一、变形缝装置（4）按使用功能的特殊要求分（5）按盖板材质分不锈钢板型装置铝合金板型装置钢板型装置普通型装置承重型装置（基座和盖板加厚）抗震型装置（盖板两侧呈45°盘形，滑杆带弹簧）各类变形缝装置的类型、特征和适用范围类型适用缝宽（mm）构造特征推荐应用范围金属盖板型50-5001)由铝合金基座、铝合金盖板(或不锈钢板、黄铜板)、滑杆组成2)盖板与固定于变形缝两侧的基座之间采用滑杆连接，确保主体结构变形引起基座变位时，金属盖板仍保持在缝的中心位置3)具有与装修层结合平整的特点一般档次装修水平的楼地面、内外墙、顶棚金属卡锁型50-2001)由铝合金基座、铝合金边侧盖板与铝合金中心滑动板组成2)中心滑动板夹在边侧盖板与铝合金基座之间，外观整洁、安装方便中档装修水平的楼地面、内外墙、顶棚双列嵌平型100-3001)由铝合金基座、铝合金中心板、滑杆和橡胶条组成2)铝合金中心板呈凹槽形，可嵌人石材、地砖、地毯等装饰材料3)适合洁净度要求比较高的楼地面工业建筑和办公楼的楼地面、内外墙单列嵌平型10-501)由铝合金基座和橡胶条组成2)安装后与装饰层结合平整、严密人流量不大的公共建筑的楼地面、内外墙橡胶嵌平型50-1501)由铝合金基座、热塑性橡胶条和弹性密封带组成2)安装后与装饰层结合平整、严密各类建筑的外墙减震型75-5001)由铝合金基座、中心盖板、胶条、滑杆和减震弹簧组成2)当地震发生时，带有减震弹簧的滑杆受力后变形，可使中心盖板沿基座边框上升，以保护变形缝两边建筑结构不受损坏，受力消失后，中心盖板会自动恢复原状3)可以承受多方位的变位，具有接缝平整、装饰效果好等特点高档装修的民用建筑和工业建筑的楼地面、内外墙承重型50-5001)增加盖板厚度,提高承载能力2)一般可满足1-5t车辆通过，也可根据荷载大小另行定制；选型时,应注明设计荷载工业建筑、停车场的楼地面、屋面一、变形缝装置二、变形缝材料建筑变形缝材料包括胶条、盖板、基座、滑杆、防水卷材、阻火带。胶条应采用热塑性三元乙丙橡胶。胶条外观质量应符合要求，尺寸应符合设计图要求，宽度偏差应符合(-0.5，+1.5)mm/m，厚度偏差应符合(0，+1.0)mm/m。胶料的物理机械性能应符合规范《建筑变形缝装置》（JG/T372-2012）的规定。盖板外观应表面光洁、平整，不应有明显擦纹，端面平整。盖板尺寸应符合设计图要求，宽度偏差应符合(-0.5，+1.5)mm/m。盖板最小厚度应符合下表规定：1、胶条2、盖板二、变形缝材料3、基座4、滑杆基座尺寸应符合设计图要求，宽度偏差应符合(-0.5，+1.5)mm/m。楼(地面)变形缝装置基座厚度不应小于3mm，其他基座厚度不应小于2mm。滑杆长度尺寸偏差应满足±3mm要求，宽度尺寸偏差应满足(-0.5，+3)mm要求，未注公差尺寸的极限偏差应符合GB/T 1804的规定。滑杆采用Q235钢板制作，表面作热浸锌处理，锌膜最小厚度应为50μm，应符合GB/T13912的规定。防震型滑杆采用06Cr19Ni10不锈钢制作。连接滑杆及盖板的螺栓及锚固件材质应均为不锈钢。二、变形缝材料5、防水卷材6、阻火带防水卷材厚度不应小于1.2mm，连续长度不应小于20m，宽度尺寸偏差应符合±3mm要求。防水卷材应采用三元乙丙卷材，材质应符合GB 18173.1要求。阻火带连续长度不应小于10m，宽度尺寸偏差应符合±3mm要求。阻火带耐火极限应符合设计要求。变形缝的构造做法要求能够完全遮盖缝隙，并不得妨碍缝隙两侧构件的自由变形。满足美观、防尘、防水、防火、保温等要求。建筑外部变形缝透视图图中：①屋面平缝十字相交②屋面平缝T型相交③屋面平缝与外墙平缝相交④屋面角缝与外墙平缝相交⑤屋面角缝与外墙角缝相交⑥屋面角缝与平缝相交⑦屋面平缝⑧屋面角缝⑨外墙平缝⑩外墙角缝三、变形缝构造屋面各处变形缝透视图三、变形缝构造楼面变形缝注意做好防水措施。变形缝构造做法众多，下图为盖板型变形缝楼地面装置：楼面平面变形缝构造楼面转角变形缝构造三、变形缝构造1、楼地面构造下面根据变形缝所在位置进行变形缝构造的介绍：内墙、顶棚平面变形缝构造内墙、顶棚转角变形缝构造三、变形缝构造内墙、顶棚变形缝注意做好防火措施。下图为卡锁型变形缝内墙、顶棚装置：2、内墙、顶棚构造吊顶平面变形缝构造吊顶转角变形缝构造三、变形缝构造吊顶嵌平型变形缝均为防震型。下图为嵌平型变形缝吊顶装置：3、吊顶构造外墙平面变形缝构造外墙转角变形缝构造三、变形缝构造下图为盖板型变形缝外墙装置：4、外墙构造下图为防震型变形缝屋面装置：屋面平面变形缝构造屋面转角变形缝构造三、变形缝构造5、屋面构造屋面盖板型变形缝装置安装双列嵌平型变形缝装置安装三、变形缝构造三、变形缝构造止水带盖板型变形缝安装示意阻火带
