(共21张PPT)

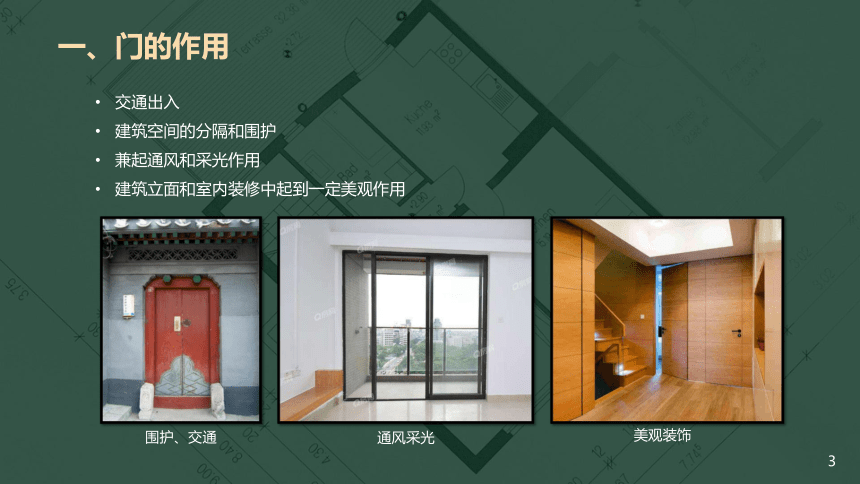

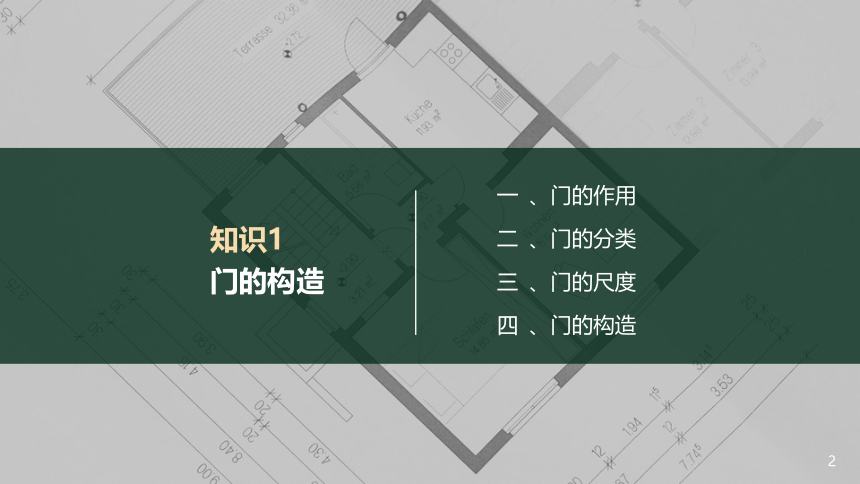

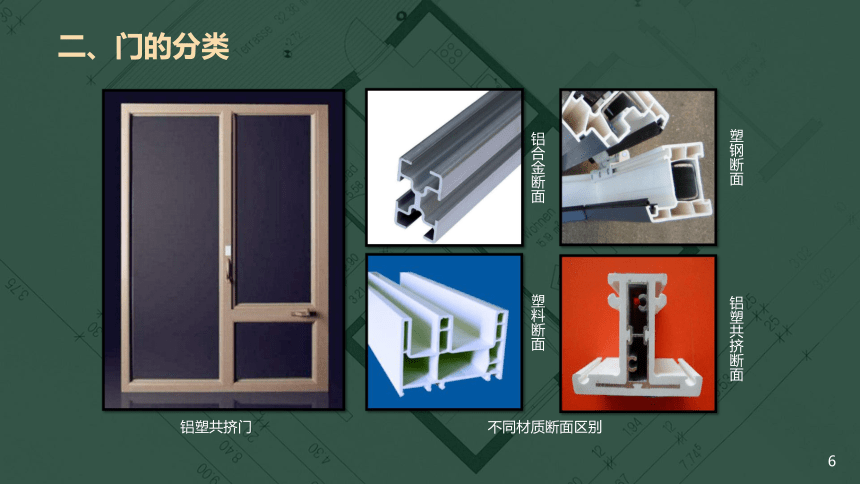

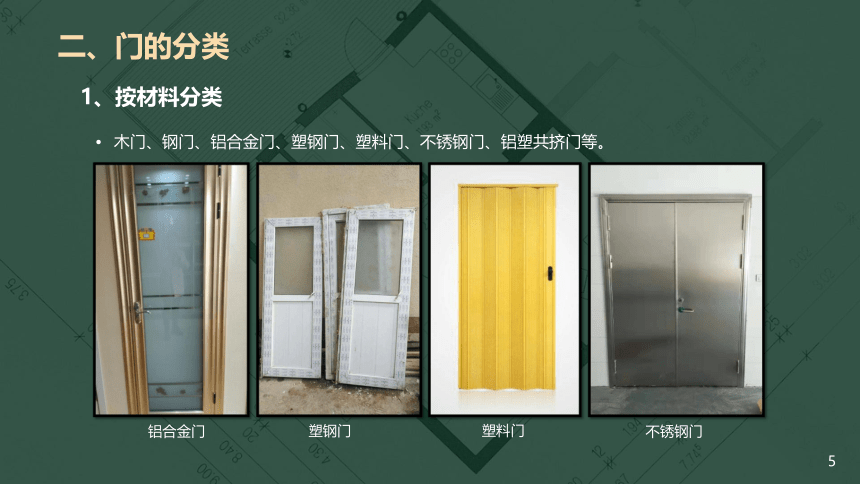

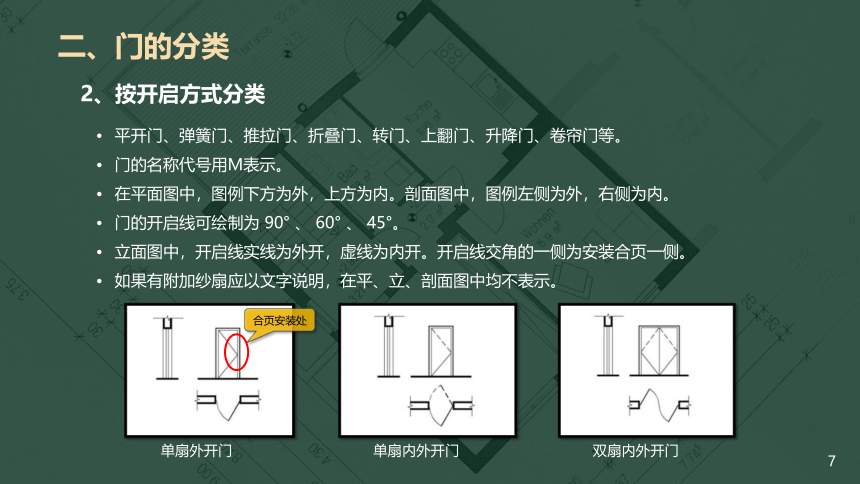

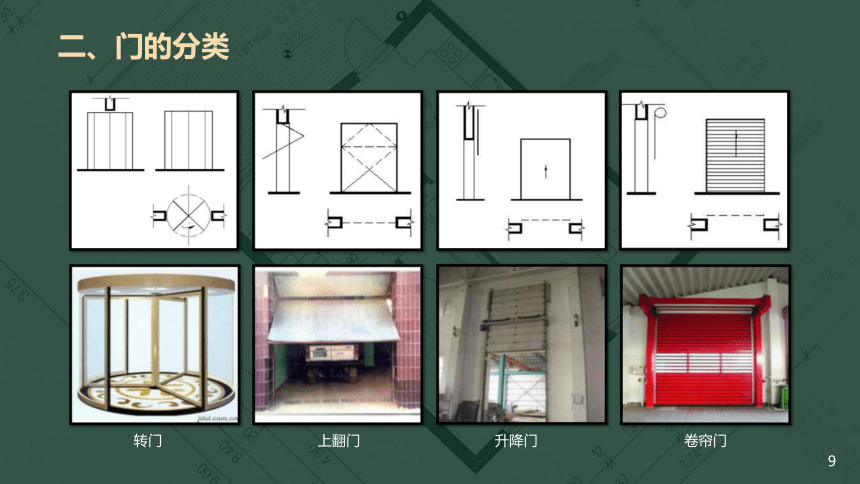

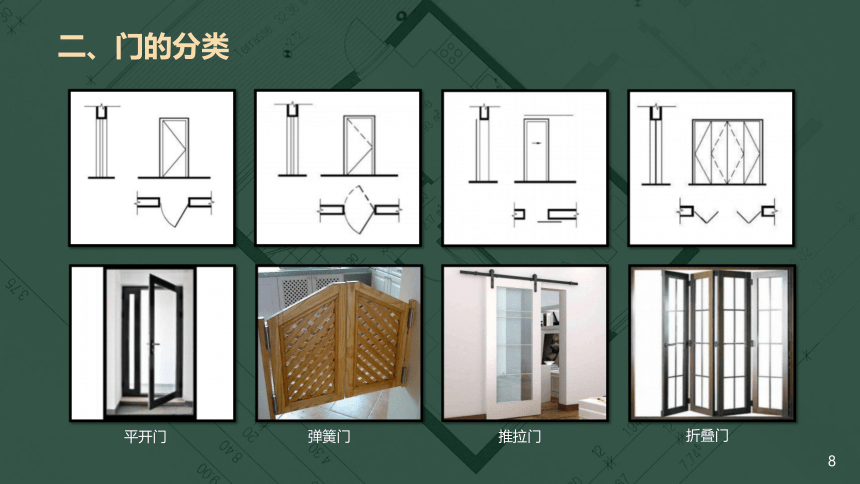

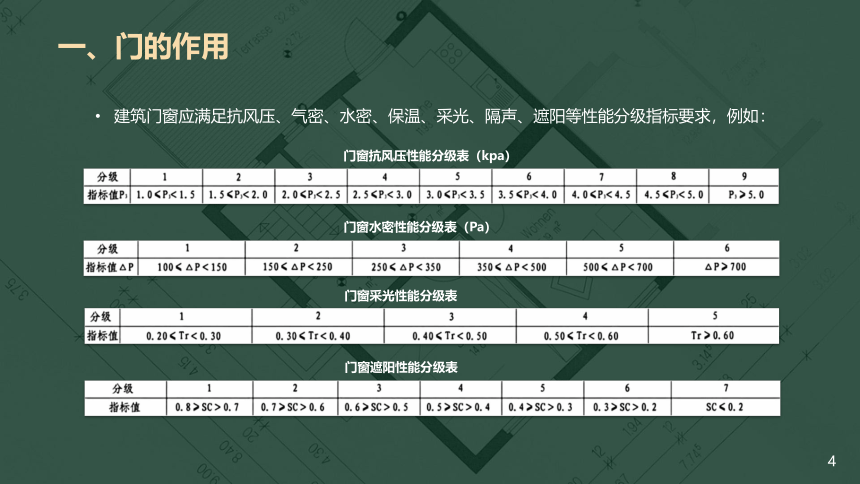

第十四章门窗知识1门的构造知识2窗的构造知识1门的构造、门的作用、门的分类、门的尺度、门的构造一、门的作用交通出入建筑空间的分隔和围护兼起通风和采光作用建筑立面和室内装修中起到一定美观作用围护、交通通风采光美观装饰建筑门窗应满足抗风压、气密、水密、保温、采光、隔声、遮阳等性能分级指标要求，例如：门窗抗风压性能分级表（kpa）门窗水密性能分级表（Pa）门窗采光性能分级表门窗遮阳性能分级表一、门的作用二、门的分类1、按材料分类木门、钢门、铝合金门、塑钢门、塑料门、不锈钢门、铝塑共挤门等。不锈钢门塑料门塑钢门铝合金门二、门的分类铝合金断面塑料断面铝塑共挤门不同材质断面区别塑钢断面铝塑共挤断面二、门的分类平开门、弹簧门、推拉门、折叠门、转门、上翻门、升降门、卷帘门等。门的名称代号用M表示。在平面图中，图例下方为外，上方为内。剖面图中，图例左侧为外，右侧为内。门的开启线可绘制为90°、60°、45°。立面图中，开启线实线为外开，虚线为内开。开启线交角的一侧为安装合页一侧。如果有附加纱扇应以文字说明，在平、立、剖面图中均不表示。单扇外开门合页安装处单扇内外开门双扇内外开门2、按开启方式分类二、门的分类平开门弹簧门推拉门折叠门二、门的分类转门上翻门升降门卷帘门二、门的分类推拉门受力合理，不易变形，但难以严密关闭。民用建筑中一般用来分隔内部空间，工业建筑中用于仓库和车间大门。折叠门推移到门洞口的一侧或两侧，少占房间的使用面积。弹簧门有单面、双面及地弹簧门之分。单向弹簧门常用于有自动关闭要求的房间。如卫生间门、纱门等。双向弹簧门多用于人流出入频繁或有自动关闭要求的公共场所，如公共建筑门厅的门等。双向弹簧门扇上通常应安装玻璃，供出入的人相互观察，以免碰撞。上翻门特点是充分利用上部空间，门扇不占用面积，五金安装要求高。适用于不经常开关的门。升降门门扇沿轨道上升，不占使用面积，常用于空间较高的民用建筑与工业建筑。卷帘门开启时不占使用面积，但加工复杂，造价高，常用于不经常开关的商业建筑的大门。转门可作为人员进出频繁，且有采暖或空调设备的公共建筑的外门，但不能作为疏散门。两旁还应设平开门或弹簧门以备疏散用。转门构造复杂，造价较高。三、门的尺度1、代号门的基本代号为M。常见门代号有：CM-连窗门，PM-平开门，TM-推拉门，HM-弹簧门，ZM-折叠门等。2、门洞尺寸门洞尺寸应满足人流疏散，搬运家具、设备的要求，一般符合3M模数，并满足《建筑门窗洞口尺寸系列》（GB/T5824-2008）要求。门洞尺寸系列见下表：门洞宽度（mm）700/800/900 1000/1200/1400/1500/1600/1800 2100/2400/27003000/3300/3600/3900 4200/4500/48005400/6000门洞高度（mm）1500/1800 2000/2100/2200/2300/2400/2500/27003000/3300/3600/3900 4200/4800 5100/5400/6000四、门的构造门一般由门框、门扇、五金零件、附件组成。门框是门与墙体的连接部分，由上框、边框、中横框和中竖框组成。门扇一般由上、中、下冒头和边梃组成骨架，中间固定门芯板。五金零件包括铰链、插销、门锁、拉手等。附件有贴脸板、筒子板等。门的组成门的五金配件1、组成四、门的构造2、木门构造以木材、木材制品（包括各类人造板）为主要材料制作门框、门扇 。实木门：用实木材料为面层和内部部件的木门。实木复合门：以单板为面层，实木或实木复合材料做内部部件的木门。装饰复合木门：以PVC、金属箔、装饰纸等为面层，实木或实木复合材料做内部部件的木门。（1）材料镶板门：由上、中、下冒头和边梃组成骨架，中间镶嵌门芯板、胶合板、纤维板、玻璃等。夹板门：用小截面的木条组成骨架，在骨架的两面铺钉胶合板或纤维板等。拼板门：构造与镶板门相同，由骨架和拼板组成，中间镶嵌用木板拼接而成。玻璃门：构造与镶板门相同，中间镶嵌玻璃，用在要求采光与透明的出入口处。（2）样式四、门的构造镶板门拼板门夹板门门框在门洞中的安装位置，依据门的开启方式及墙体厚度而有所区别，可分为外平、居中、内平、内外平四种安装方式。四、门的构造（外侧）（内侧）门框外平安装门框居中安装门框内平安装门框内外平安装（3）门框位置门框的安装分成立口法和塞口法两种。立口法：砌墙时就将门框立在相应的位置，找正后继续砌墙。其特点是能使门框与墙体连接紧密牢固，但安装门框和砌墙两种工序相互交叉进行会影响施工进度，且易对门造成损坏。人防门框因需要和周围墙体钢筋焊接牢固，故人防门框采用立口法安装。四、门的构造（4）安装人防门框安装四、门的构造塞口法：砌墙时将门洞口预留出来，预留的洞口一般比门框外包尺寸大30～40mm，当建筑的墙体砌筑完工后，再将门框塞入洞口固定。特点是不影响施工进度，但门框与墙体之间的缝隙较大，应加强固定时的牢固性和对缝隙的密闭处理。目前普通门框的安装以塞口法为主。门洞清理门套安装发泡胶堵缝门套线安装五金安装四、门的构造平开木门安装示意图：门框外平安装门框居中安装四、门的构造推拉木门安装示意图：四、门的构造3、其它门构造（1）材料其它常见门的材料包括（断桥）铝合金、铝塑共挤、塑钢、型钢、彩色涂层钢板等。门常见有60系列、70系列、80系列等，是指门框的厚度构造尺寸为60mm、70mm、80mm。同一系列门框因内部隔档样式不同还可能产生不同型号，如A型、B型、C型等。门玻璃可采用白玻璃、绿色玻璃、蓝色玻璃、茶色玻璃、热反射玻璃、Low-E中空玻璃等。断桥铝合金Low-E中空玻璃热反射玻璃和普通玻璃对比四、门的构造（2）安装针对不同材质的墙体材料，应采用相应的门窗框固定措施。混凝土墙洞口应采用塑料胀管螺丝或射钉固定。若设有预埋铁件，应先用焊接方法固定。砖墙洞口应采用塑料胀管螺丝固定，且不得固定在砖缝处，严禁使用射钉。加气混凝土洞口应采用木螺钉将连接件固定在胶粘圆木上（预先做好防腐处理）。门窗应侧立搬运，不得平抬，防止变形。射钉固定膨胀螺栓固定焊接固定
