(共26张PPT)

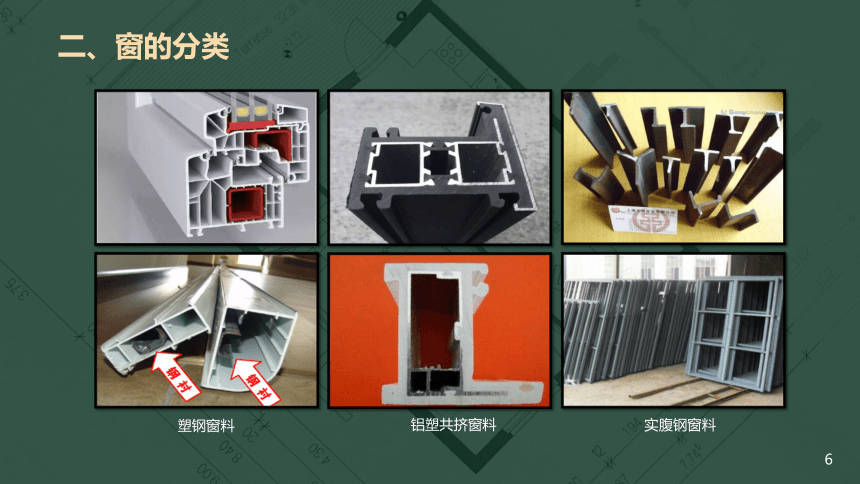

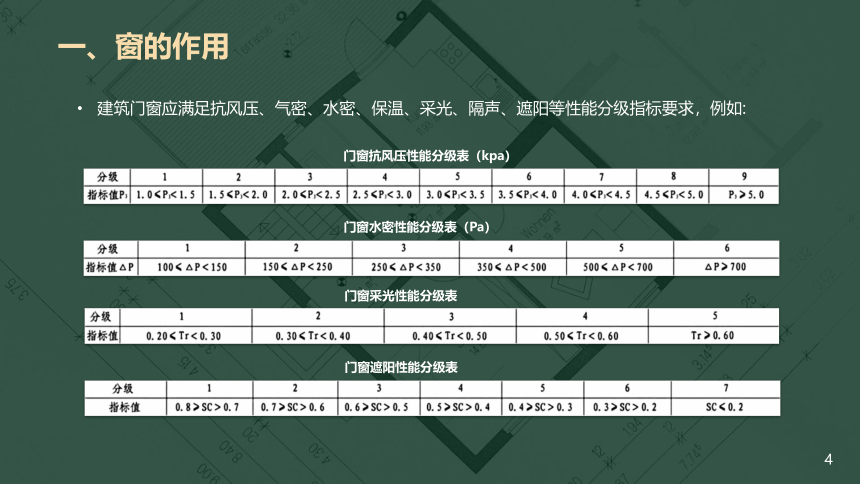

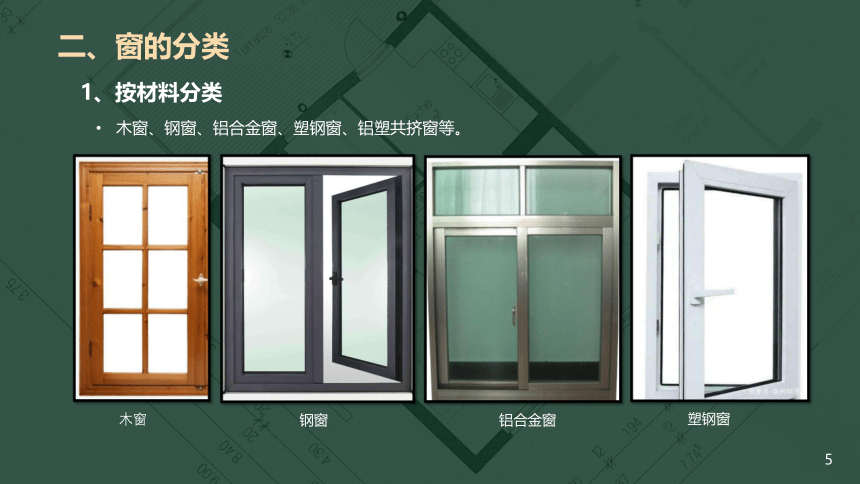

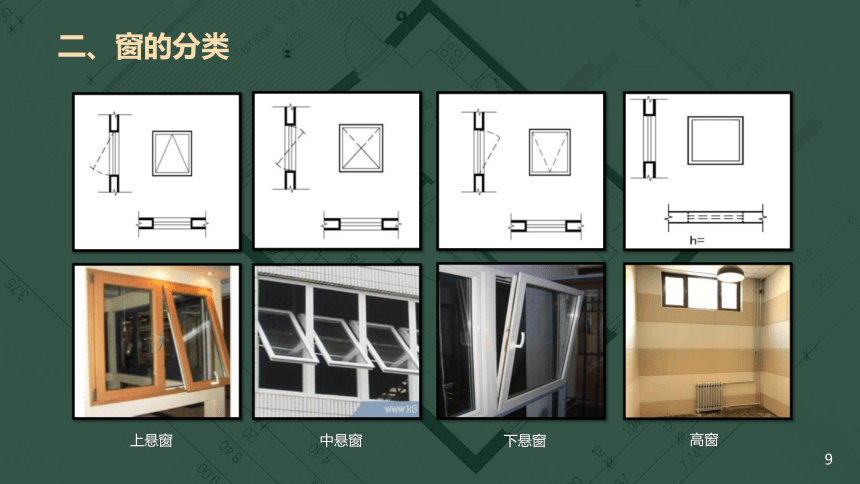

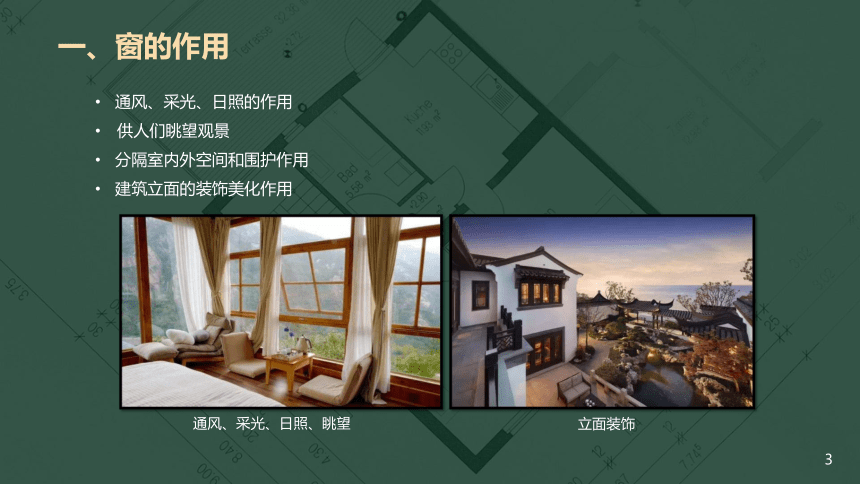

第十四章门窗知识1门的构造知识2窗的构造知识2窗的构造一、窗的作用二、窗的分类三、窗的尺度四、窗的构造五、遮阳构造一、窗的作用通风、采光、日照的作用供人们眺望观景分隔室内外空间和围护作用建筑立面的装饰美化作用通风、采光、日照、眺望立面装饰一、窗的作用建筑门窗应满足抗风压、气密、水密、保温、采光、隔声、遮阳等性能分级指标要求，例如:门窗抗风压性能分级表（kpa）门窗水密性能分级表（Pa）门窗采光性能分级表门窗遮阳性能分级表二、窗的分类1、按材料分类木窗、钢窗、铝合金窗、塑钢窗、铝塑共挤窗等。木窗钢窗塑钢窗铝合金窗二、窗的分类铝塑共挤窗料塑钢窗料实腹钢窗料二、窗的分类固定窗、平开窗、悬窗、立转窗、推拉窗、平推窗、百叶窗等。窗的名称代号用C表示。在平面图中，下方为外，上方为内。剖面图中，左侧为外，右侧为内，虚线表示开启方向。立面图中，开启线实线为外开，虚线为内开。开启线交角的一侧为安装合页一侧。附加纱窗应以文字说明，在平、立、剖面图中均不表示。2、按开启方式分类固定窗百叶窗二、窗的分类平开窗推拉窗立转窗平推窗二、窗的分类上悬窗下悬窗中悬窗高窗二、窗的分类平开窗构造简单，制作、安装、维修、开启等都比较方便，在建筑中应用较广泛。悬窗根据旋转轴的位置不同，分为上悬窗、中悬窗和下悬窗。上悬窗和中悬窗向外开，防雨效果好，且有利于通风，尤其用于高窗，开启较为方便；下悬窗应用较少。立转窗的窗扇可沿竖轴转动。竖轴可设在窗扇中心，也可以略偏于窗扇一侧。立转窗的通风效果较好。推拉窗分水平推拉和垂直推拉。水平推拉窗需要在窗扇上下设轨槽，垂直推拉窗要有滑轮及平衡措施。推拉窗开启时不占室内外空间，窗扇和玻璃的尺寸可以较大，但它不能全部开启，通风效果受到影响。固定窗为不能开启的窗，主要用作采光，玻璃尺寸可以较大。平推窗能将窗扇沿垂直窗面方向平行推出或拉回，通风采光好，宜电动控制。百叶窗可通过随意调节叶片角度来控制光线的进入和遮挡程度，光线分布较为均匀。三、窗的尺度1、代号窗的基本代号为C。常见窗户代号有：PC-平开窗，GC-固定窗，TC-推拉窗，PXC-平开下悬窗，ZC-组合窗等。2、窗洞尺寸窗洞尺寸一般符合3M模数，并满足《建筑门窗洞口尺寸系列》（GB/T5824-2008）要求。窗洞尺寸系列见下表：窗洞宽度（mm）600/700/800/900 1000/1100/1200/1300/1400/1500/1600/1700/1800/1900 2000/2100/2200/2300/2400/2700 3000/3600 4200/4500/4800 5400/6000窗洞高度（mm）600/700/800/900 1000/1100/1200/1300/1400/1500/1600/1700/18002100/2400/2700 3000/3600 4200/4800 5400/6000门的五金配件四、窗的构造1、组成窗一般由窗框、窗扇、五金零件、附件组成。窗框是窗与墙体的连接部分，由上框、下框、边框、中横框和中竖框组成。窗扇是窗的主体部分，分为活动扇和固定扇两种，一般由上冒头、下冒头、边梃和窗芯组成骨架，中间固定玻璃、窗纱或百叶。五金零件包括铰链、插销、风钩等。附件有贴脸板、窗帘盒、窗台板等。四、窗的构造2、铝合金窗构造（1）材料铝合金窗户是采用铝合金挤压型材为框、梃、扇料制作的窗。铝合金窗户广义上还包括铝合金、木材、塑料复合而成的门窗，如铝木复合窗、铝塑复合窗。铝木复合窗铝塑复合窗四、窗的构造铝合金窗户常见有50系列、60系列、70系列、90系列等，是指窗框的厚度构造尺寸为50mm、60mm、70mm、90mm。窗户玻璃可采用白玻璃、绿色玻璃、蓝色玻璃、茶色玻璃、热反射玻璃、Low-E中空玻璃等。玻璃厚度一般为5～6mm，中空玻璃总厚度为18～35mm。密封条采用橡胶条或橡塑条等，主要作用为防水。密封胶采用硅酮胶、聚硫胶、聚氨酯胶、丙烯酸酯胶等，主要作用为封堵玻璃缝隙。密封毛条主要作用为填补型材间空隙，防尘降耗等。不同颜色窗户玻璃窗户玻璃打密封胶窗框密封条和密封毛条密封条密封毛条四、窗的构造（2）安装窗框的安装分成立口法和塞口法两种。立口法：砌墙时就将窗框立在相应的位置，找正后继续砌墙。其特点是能使窗框与墙体连接紧密牢固，但安装窗框和砌墙两种工序相互交叉进行会影响施工进度，且易对窗户造成损坏。塞口法：砌墙时将窗洞预留出来，当墙体砌筑完工后，再将窗框塞入洞口固定。其特点是不影响施工进度，但门框与墙体间的缝隙较大，应加强缝隙处理。目前窗框安装以塞口法为主。窗框塞口法安装四、窗的构造窗框安装位置示意图：窗框沿墙外侧安装窗框沿墙中部安装四、窗的构造窗的设置应符合下列规定：公共走道的窗扇开启时不得影响人员通行，其底面距走道地面高度不应低于2.0m。公共建筑临空外窗的窗台距楼地面净高不得低于0.8m，否则应设置防护设施，防护设施的高度由地面起算不应低于0.8m。居住建筑临空外窗的窗台距楼地面净高不得低于0.9m，否则应设置防护设施，防护设施的高度由地面起算不应低于0.9m。公共建筑临空外窗设置要求公共走道窗扇设置要求四、窗的构造（3）固定措施针对不同材质的墙体材料，应采用相应的门窗框固定措施。混凝土墙洞口应采用塑料胀管螺丝或射钉固定。若设有预埋铁件，应先用焊接方法固定。砖墙洞口应采用塑料胀管螺丝固定，且不得固定在砖缝处，严禁使用射钉。加气混凝土洞口应采用木螺钉将连接件固定在胶粘圆木上（预先做好防腐处理）。门窗应侧立搬运，不得平抬，防止变形。焊接固定窗框射钉固定窗框膨胀螺栓固定窗框五、遮阳构造1、遮阳的作用（1）按操作方式分为了防止阳光直接射入室内，避免夏季室内温度过高和产生眩光而采取的构造措施。2、遮阳种类（1）按安装部位分外遮阳、内遮阳、中间遮阳中间遮阳内遮阳外遮阳五、遮阳构造（2）按操作方式分电动遮阳、手动遮阳、固定遮阳。（3）按遮阳材料分金属遮阳、织物遮阳、木质遮阳、塑料遮阳、竹质遮阳等。织物遮阳中间遮阳金属遮阳塑料遮阳五、遮阳构造（4）按产品种类分遮阳篷、百叶帘、软卷帘、硬卷帘、天篷帘、折叠帘、百叶扇、遮阳板、遮阳格栅、内置遮阳中空玻璃制品。遮阳篷百叶帘硬卷帘软卷帘五、遮阳构造天篷帘折叠帘百叶扇遮阳板内置遮阳中空玻璃制品遮阳格栅五、遮阳构造3、遮阳形式遮阳产品的基本形式有水平式、垂直式、综合式和挡板式。水平式遮阳：主要遮挡太阳高度角较大时从窗口上方照射下来的阳光。适用于朝南窗口。垂直式遮阳：主要遮挡太阳高度角较小时从窗口侧面射来的阳光。适用于偏东、偏西窗口。综合式遮阳：水平和垂直遮阳的综合，遮挡从窗口两侧及前上方射来的阳光。适用于偏南窗口。挡板式遮阳：主要遮挡太阳高度角较小时从窗口正面射来的阳光。适用于朝东、朝西窗口。水平式遮阳垂直式遮阳综合式遮阳挡板式遮阳五、遮阳构造4、遮阳产品构造示意图轨道导向电动折叠天篷帘结构示意图手动蜂巢帘结构示意图五、遮阳构造在实际工程中，遮阳可由基本形式演变出造型丰富的其他形式：五、遮阳构造
