(共15张PPT)

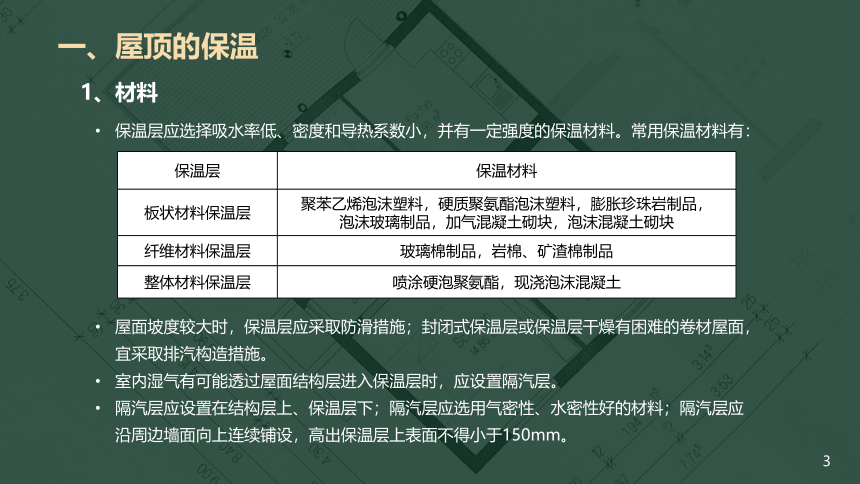

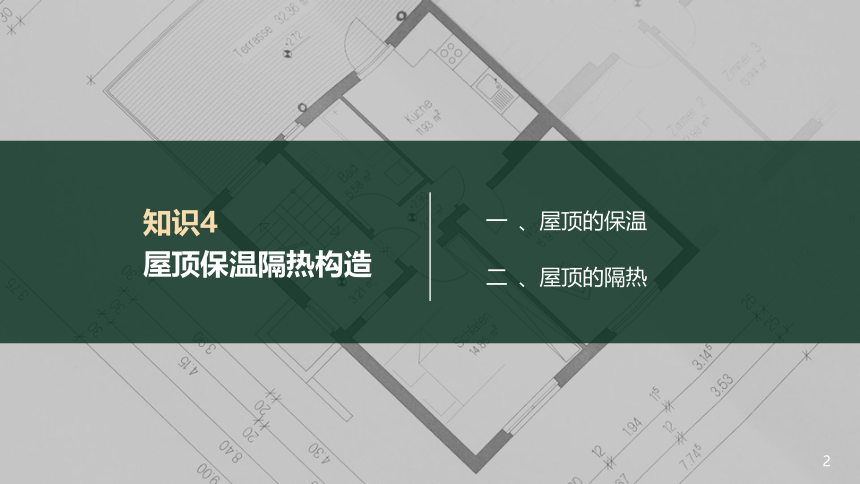

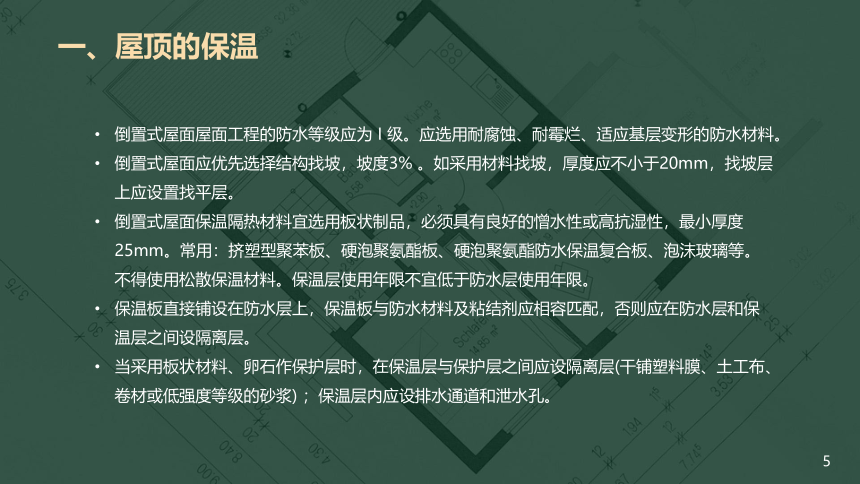

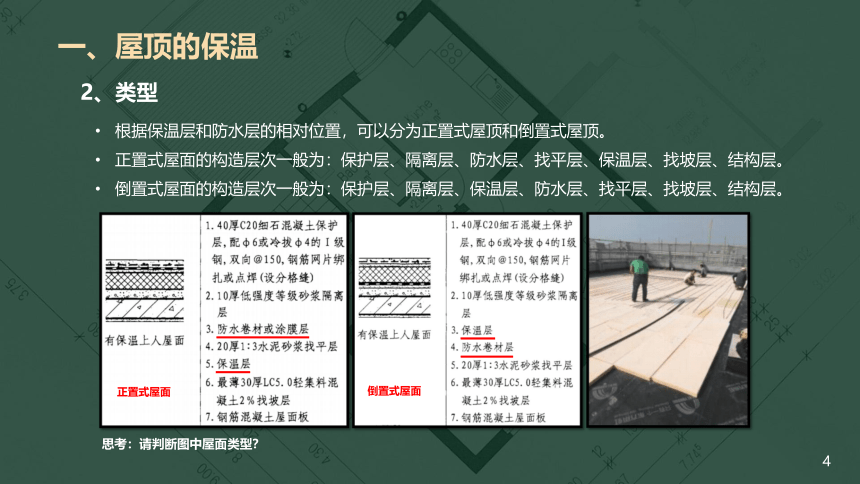

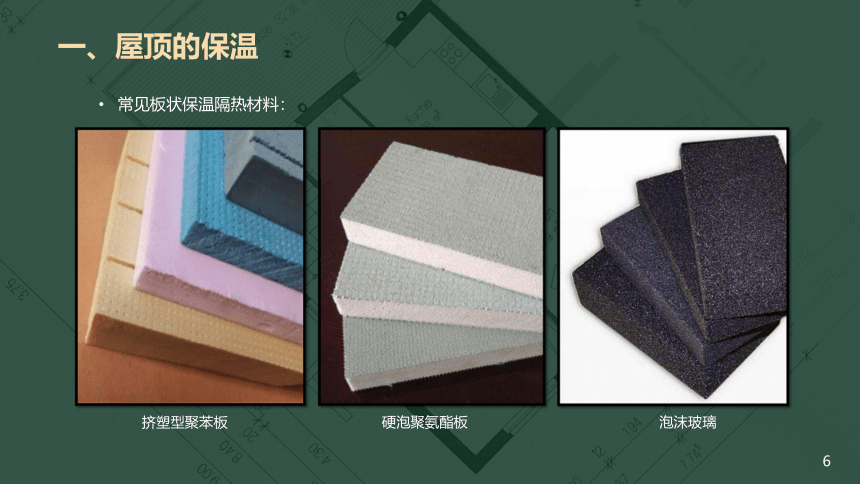

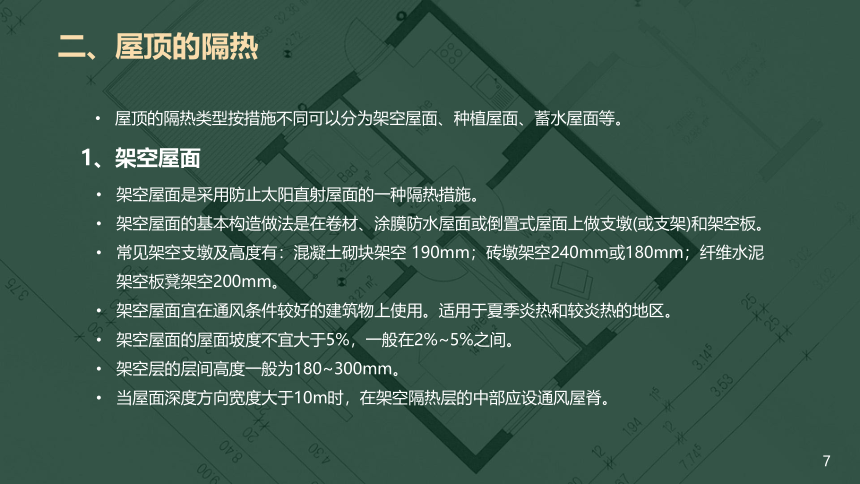

第十三章屋顶知识1屋顶概述知识2平屋顶构造知识3坡屋顶构造知识4屋顶保温隔热构造知识4屋顶保温隔热构造、屋顶的保温、屋顶的隔热一、屋顶的保温1、材料保温层应选择吸水率低、密度和导热系数小，并有一定强度的保温材料。常用保温材料有：保温层保温材料板状材料保温层聚苯乙烯泡沫塑料，硬质聚氨酯泡沫塑料，膨胀珍珠岩制品，泡沫玻璃制品，加气混凝土砌块，泡沫混凝土砌块纤维材料保温层玻璃棉制品，岩棉、矿渣棉制品整体材料保温层喷涂硬泡聚氨酯，现浇泡沫混凝土屋面坡度较大时，保温层应采取防滑措施；封闭式保温层或保温层干燥有困难的卷材屋面，宜采取排汽构造措施。室内湿气有可能透过屋面结构层进入保温层时，应设置隔汽层。隔汽层应设置在结构层上、保温层下；隔汽层应选用气密性、水密性好的材料；隔汽层应沿周边墙面向上连续铺设，高出保温层上表面不得小于150mm。一、屋顶的保温2、类型根据保温层和防水层的相对位置，可以分为正置式屋顶和倒置式屋顶。正置式屋面的构造层次一般为：保护层、隔离层、防水层、找平层、保温层、找坡层、结构层。倒置式屋面的构造层次一般为：保护层、隔离层、保温层、防水层、找平层、找坡层、结构层。正置式屋面倒置式屋面思考：请判断图中屋面类型？一、屋顶的保温倒置式屋面屋面工程的防水等级应为I级。应选用耐腐蚀、耐霉烂、适应基层变形的防水材料。倒置式屋面应优先选择结构找坡，坡度3%。如采用材料找坡，厚度应不小于20mm，找坡层上应设置找平层。倒置式屋面保温隔热材料宜选用板状制品，必须具有良好的憎水性或高抗湿性，最小厚度25mm。常用：挤塑型聚苯板、硬泡聚氨酯板、硬泡聚氨酯防水保温复合板、泡沫玻璃等。不得使用松散保温材料。保温层使用年限不宜低于防水层使用年限。保温板直接铺设在防水层上，保温板与防水材料及粘结剂应相容匹配，否则应在防水层和保温层之间设隔离层。当采用板状材料、卵石作保护层时，在保温层与保护层之间应设隔离层(干铺塑料膜、土工布、卷材或低强度等级的砂浆)；保温层内应设排水通道和泄水孔。一、屋顶的保温挤塑型聚苯板硬泡聚氨酯板泡沫玻璃常见板状保温隔热材料：屋顶的隔热类型按措施不同可以分为架空屋面、种植屋面、蓄水屋面等。1、架空屋面架空屋面是采用防止太阳直射屋面的一种隔热措施。架空屋面的基本构造做法是在卷材、涂膜防水屋面或倒置式屋面上做支墩(或支架)和架空板。常见架空支墩及高度有：混凝土砌块架空190mm；砖墩架空240mm或180mm；纤维水泥架空板凳架空200mm。架空屋面宜在通风条件较好的建筑物上使用。适用于夏季炎热和较炎热的地区。架空屋面的屋面坡度不宜大于5%，一般在2%~5%之间。架空层的层间高度一般为180~300mm。当屋面深度方向宽度大于10m时，在架空隔热层的中部应设通风屋脊。二、屋顶的隔热架空屋面剖面示意图砖墩架空层施工纤维水泥架空层纤维水泥架空板凳二、屋顶的隔热2、种植屋面种植屋面是在屋面防水层上铺以种植土，并种植植物，起到隔热及保护环境作用的屋面。种植屋面分为花园式种植屋面、简单式种植屋面两大类。后者又分为种植屋面和草毯种植屋面。花园式种植屋面简单式种植屋面二、屋顶的隔热种植屋面的土厚一般不宜小于100mm。当种植屋面上设置乔木类植物或有亭台、水池、假山等荷载较大的设施时，应布置在柱顶或承重墙交叉处。种植屋面应做两道防水，必须有一道耐根穿刺防水层，普通防水层在下，耐根穿刺防水层在上。无保温种植屋面有保温种植屋面二、屋顶的隔热二、屋顶的隔热耐根穿刺防水卷材凹凸排水板二、屋顶的隔热种植屋面的女儿墙，周边泛水和屋面檐口部位，均设置直径为20-50mm的卵石隔离带，宽度为300-500mm。种植土与卵石隔离带之间宜用钢板网滤水、塑料过滤板等保土滤水措施。种植屋面PVC过滤板构造种植屋面泛水构造二、屋顶的隔热3、蓄水屋面蓄水屋面是平屋面的隔热措施之一。蓄水屋面适用于炎热地区的一般民用建筑，不宜在寒冷地区，地震设防地区和震动较大的建筑。蓄水池应采用不低于C25的钢筋混凝土，蓄水池内采用20mm厚渗透结晶型防水砂浆抹面。蓄水池的排水坡度不宜大于0.5%。无保温蓄水屋面有保温蓄水屋面二、屋顶的隔热蓄水屋面应根据建筑物平面布局划分为若干蓄水区，每区的边长不宜大于10m。分区的隔墙可采用混凝土浇筑或砌体砌筑，过水孔设在分区墙底部。长度超过40m的蓄水屋面应做分仓设计。蓄水屋面应设置排水管、给水管和溢水口，排水管应与水落管或其他排水出口连通。蓄水屋面的蓄水深度一般为150-200mm；溢水口距分仓墙顶面不应小于100mm。蓄水屋面檐沟蓄水屋面水池分仓缝二、屋顶的隔热蓄水种植屋面
