(共24张PPT)

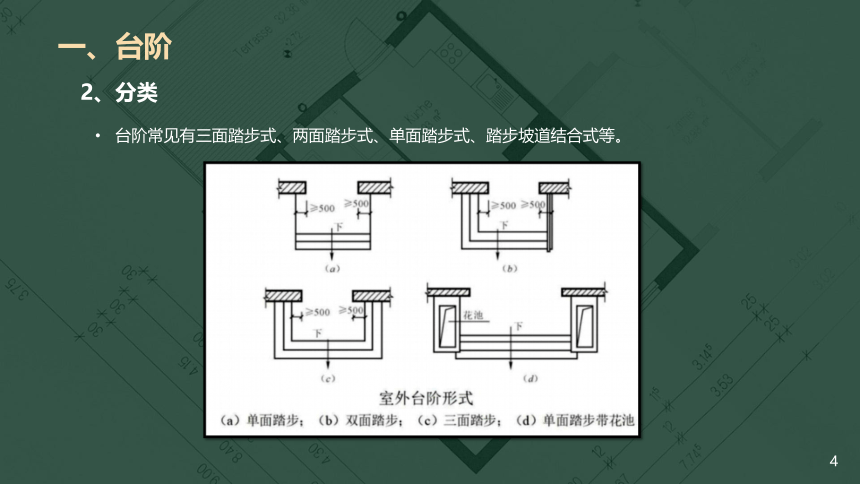

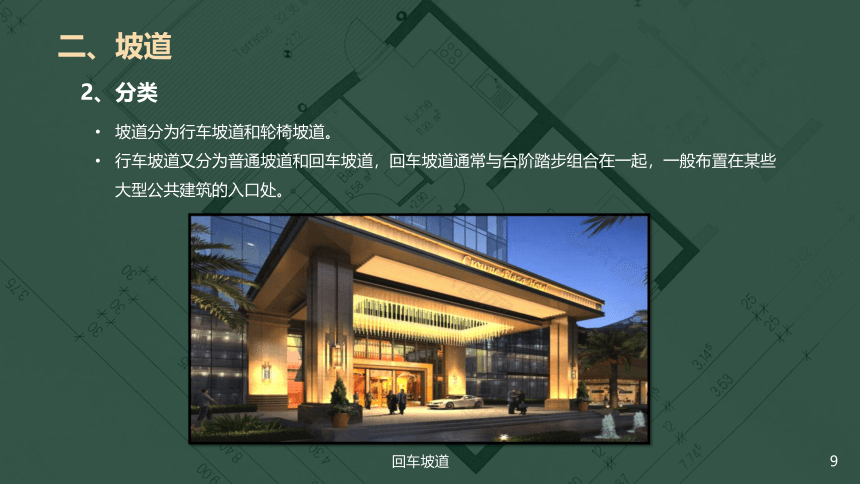

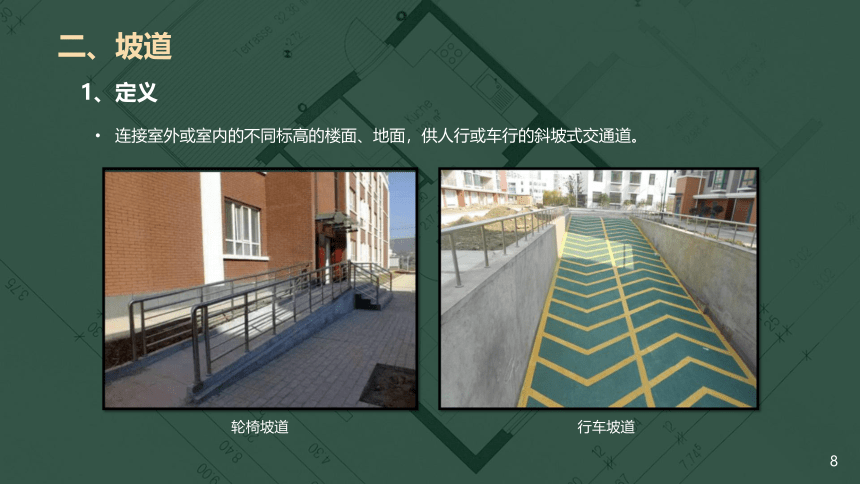

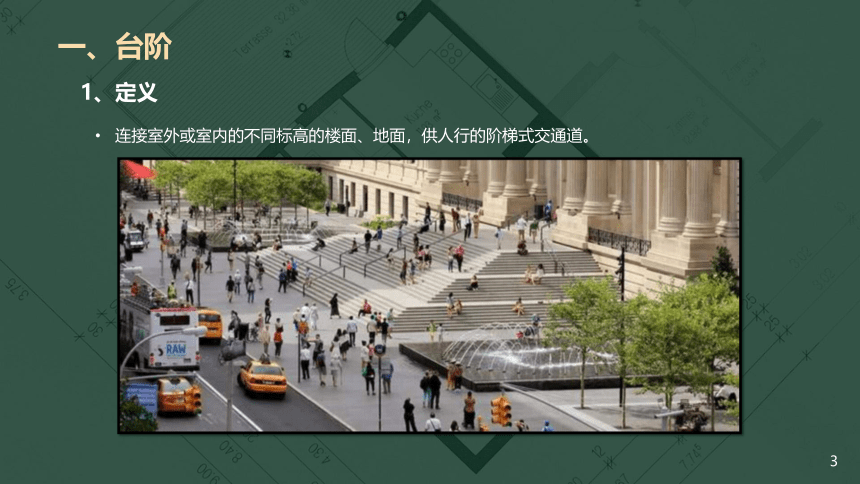

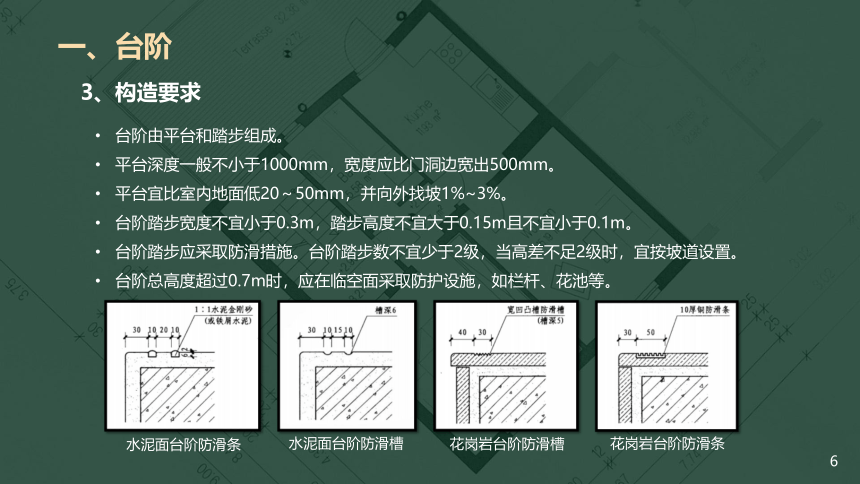

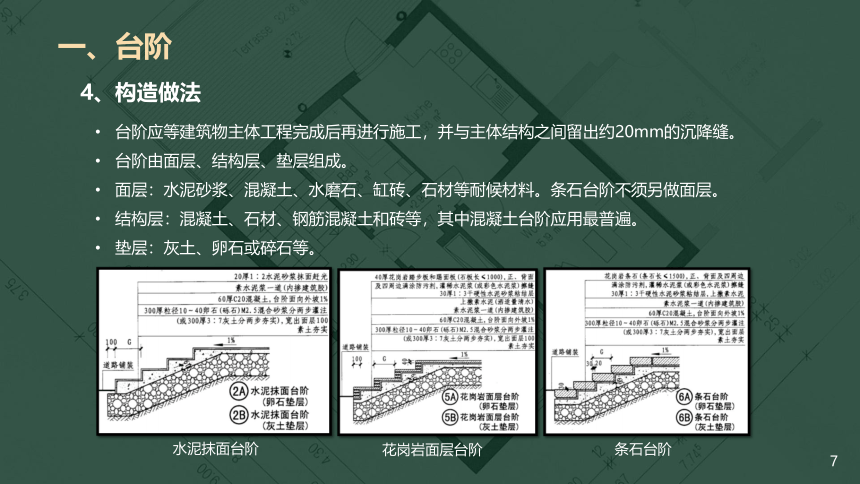

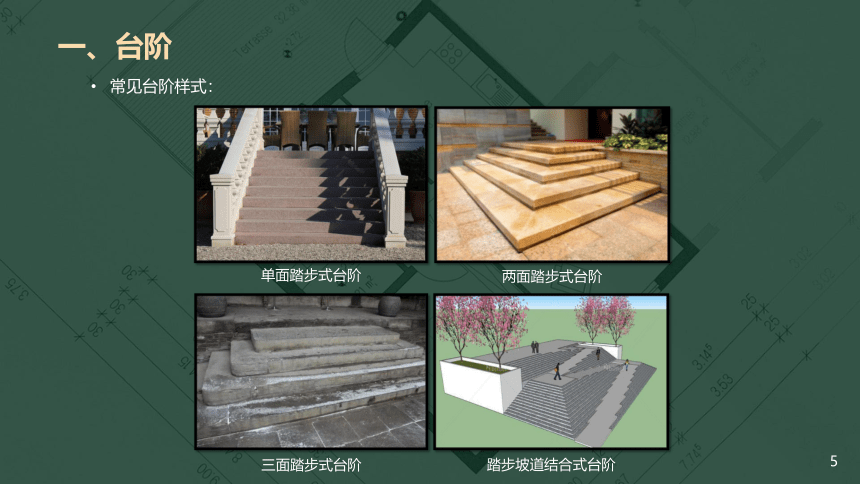

第十二章楼梯知识3台阶、坡道、电梯、扶梯一、台阶二、坡道三、电梯四、自动扶梯一、台阶1、定义连接室外或室内的不同标高的楼面、地面，供人行的阶梯式交通道。一、台阶2、分类台阶常见有三面踏步式、两面踏步式、单面踏步式、踏步坡道结合式等。一、台阶三面踏步式台阶两面踏步式台阶单面踏步式台阶踏步坡道结合式台阶常见台阶样式：一、台阶3、构造要求台阶由平台和踏步组成。平台深度一般不小于1000mm，宽度应比门洞边宽出500mm。平台宜比室内地面低20～50mm，并向外找坡1%~3%。台阶踏步宽度不宜小于0.3m，踏步高度不宜大于0.15m且不宜小于0.1m。台阶踏步应采取防滑措施。台阶踏步数不宜少于2级，当高差不足2级时，宜按坡道设置。台阶总高度超过0.7m时，应在临空面采取防护设施，如栏杆、花池等。水泥面台阶防滑条水泥面台阶防滑槽花岗岩台阶防滑槽花岗岩台阶防滑条一、台阶4、构造做法台阶应等建筑物主体工程完成后再进行施工，并与主体结构之间留出约20mm的沉降缝。台阶由面层、结构层、垫层组成。面层：水泥砂浆、混凝土、水磨石、缸砖、石材等耐候材料。条石台阶不须另做面层。结构层：混凝土、石材、钢筋混凝土和砖等，其中混凝土台阶应用最普遍。垫层：灰土、卵石或碎石等。水泥抹面台阶花岗岩面层台阶条石台阶二、坡道1、定义连接室外或室内的不同标高的楼面、地面，供人行或车行的斜坡式交通道。轮椅坡道行车坡道二、坡道2、分类坡道分为行车坡道和轮椅坡道。行车坡道又分为普通坡道和回车坡道，回车坡道通常与台阶踏步组合在一起，一般布置在某些大型公共建筑的入口处。回车坡道二、坡道3、构造要求坡道的宽度每边应大于门洞口宽至少500mm，坡段的出墙长度取决于室内外地面高差和坡道的坡度大小。当坡道总高度超过0.7m时，应在临空面采取防护设施。普通行车坡道坡度不宜大于1：10，并有防滑设施。自行车坡道坡度不宜大于1：5，应有辅助梯步。轮椅坡道的常见坡度、高度、长度如下表：坡度1：201：161：121：101：8最大高度（m）1.200.900.750.600.30水平长度（m）24.0014.409.006.002.40轮椅坡道的净宽度不应小于1.00m，无障碍出入口的轮椅坡道净宽度不应小于1.20m。二、坡道4、构造做法坡道的构造与台阶基本相同。注：混凝土厚度为60时，适用于人行坡道；混凝土厚度为100时，适用于轻型汽车。水泥面层礓磋坡道环氧防滑涂料面层坡道细石混凝土凹槽坡道三、电梯1、分类电梯按使用性质分为：乘客电梯、载货电梯、客货电梯、医用电梯、杂物电梯等。电梯按行驶速度分为：一般速度电梯、中速电梯、高速电梯、超高速电梯。载货电梯医用电梯杂物电梯乘客电梯三、电梯2、设置条件常见民用建筑应设置电梯的条件如下表：三、电梯3、组成电梯由井道、机房和底坑三大部分组成。电梯井道壁、 底板和顶板应为有足够强度的不燃烧体；井道四壁及顶板应为建筑的承重结构。采用钢筋混凝土井壁墙时，墙厚不小于200mm；采用框架式井道时，井壁应采用有一定强度的不燃烧砌块砌筑，砖砌体厚度不小于240mm。电梯机房有的设在井道顶部，有的设在井道底部旁边两种，有的没有设置机房，将控制系统设在井道顶部空间。井道底坑在最底层平面标高下，作为轿厢下降时所需的缓冲器的安装空间。电梯组成三、电梯4、底坑构造做法底坑深度≥0.9m的设计底坑深度≥2.5m的设计三、电梯5、电梯门套构造做法电梯门套可采用石材、木材、不锈钢、面砖、不锈钢、石塑等材质制作。石材门套不锈钢门套粘贴石材干挂石材门套顶部门套侧边三、电梯电梯门套安装简单示意：门套安装前安装侧板安装顶板安装四周线条三、电梯6、电梯隔声构造做法电梯需针对空气传声和固体传声两个源头来采取隔声措施。井道、机房常用隔声材料见下表：三、电梯井道顶部隔声构造井道侧边隔声构造四、自动扶梯生活中常见有自动扶梯和自动人行道两种乘客运输设备。自动扶梯：带有循环运行梯级，用于向上或向下倾斜输送乘客的设备。自动人行道：带有循环运行(板式或带式)走道，用于水平或倾斜角不大于12°输送乘客的设备。1、设置条件自动人行道自动扶梯四、自动扶梯2、平面布置形式四、自动扶梯3、平面构造要求四、自动扶梯4、剖面构造要求图中W取值规定——600mm：单人通行800mm：单人携物1000mm或1200mm：双人通行四、自动扶梯自动扶梯安全设计
