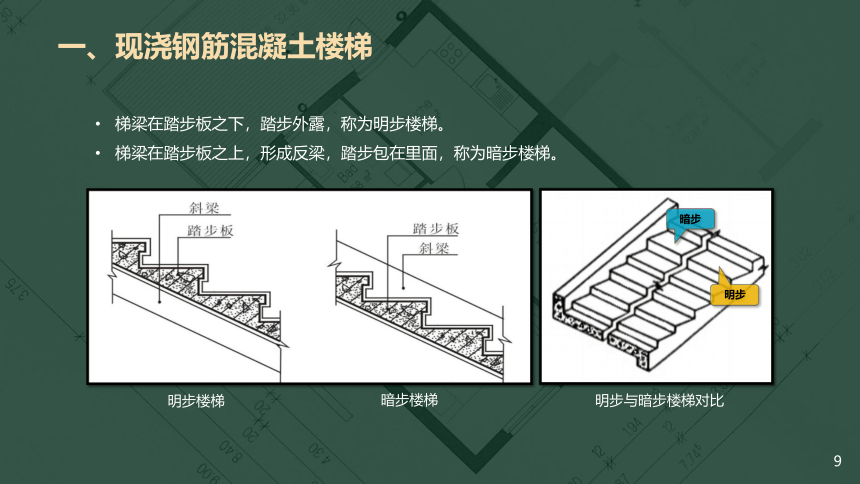

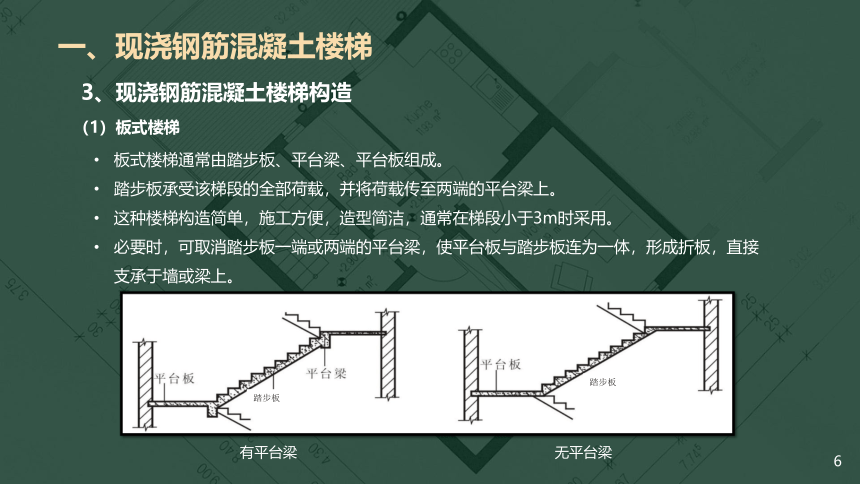

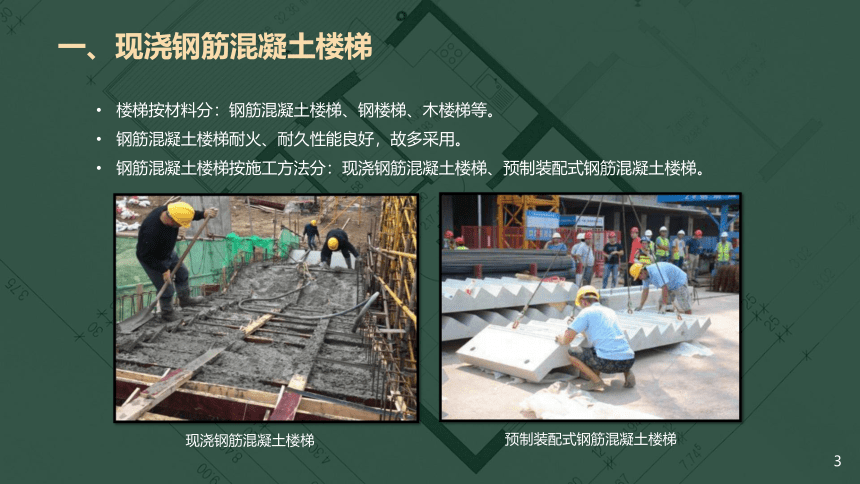

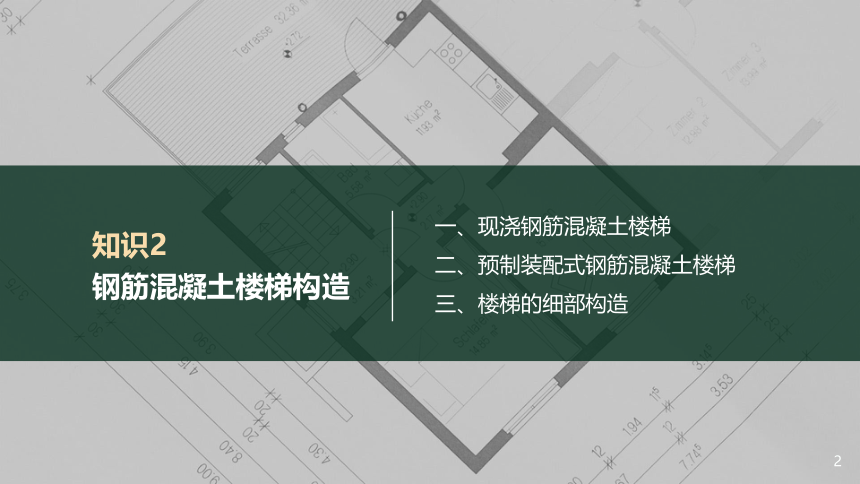

资源简介 (共27张PPT)第十二章楼梯知识1楼梯的构造与尺度知识2钢筋混凝土楼梯构造知识3台阶、坡道、电梯、扶梯知识2钢筋混凝土楼梯构造一、现浇钢筋混凝土楼梯二、预制装配式钢筋混凝土楼梯三、楼梯的细部构造楼梯按材料分:钢筋混凝土楼梯、钢楼梯、木楼梯等。钢筋混凝土楼梯耐火、耐久性能良好,故多采用。钢筋混凝土楼梯按施工方法分:现浇钢筋混凝土楼梯、预制装配式钢筋混凝土楼梯。现浇钢筋混凝土楼梯预制装配式钢筋混凝土楼梯一、现浇钢筋混凝土楼梯一、现浇钢筋混凝土楼梯按结构类型分为板式楼梯、梁板式楼梯、悬挑楼梯。1、现浇钢筋混凝土楼梯特点现浇钢筋混凝土楼梯刚度大、整体性好,但施工速度慢,耗模板多。一般用于抗震要求高、楼梯形式和尺寸变化多的建筑物。2、现浇钢筋混凝土楼梯分类板式楼梯梁板式楼梯悬挑楼梯一、现浇钢筋混凝土楼梯梁板式楼梯图纸板式楼梯图纸一、现浇钢筋混凝土楼梯3、现浇钢筋混凝土楼梯构造(1)板式楼梯板式楼梯通常由踏步板、平台梁、平台板组成。踏步板承受该梯段的全部荷载,并将荷载传至两端的平台梁上。这种楼梯构造简单,施工方便,造型简洁,通常在梯段小于3m时采用。必要时,可取消踏步板一端或两端的平台梁,使平台板与踏步板连为一体,形成折板,直接支承于墙或梁上。有平台梁无平台梁踏步板踏步板一、现浇钢筋混凝土楼梯扭板楼梯:扭板楼梯属于板式楼梯,底面平整,造型美观。由于板跨大,受力复杂,结构设计和施工难度较大,钢筋和混凝土用量较大,造价较高。扭板楼梯一般宜用于标准高的建筑,特别是公共建筑。为了使梯段边沿线条轻盈,常在靠近边沿处局部减薄出挑。现浇扭板楼梯扭板楼梯立面扭板楼梯平面一、现浇钢筋混凝土楼梯(2)梁板式楼梯梁板式楼梯由平台板、踏步板、平台梁、梯段斜梁(简称梯梁)组成。梯段荷载由踏步板承受,并传给斜梁,再由斜梁传至两端的平台梁上。梯段斜梁一般设两根,分别布置在踏步板的两侧,也有一侧设梁、中间设梁的情况。梯段中间设斜梁梯段两侧设斜梁梯段一侧设斜梁平台板踏步板平台梁梯梁一、现浇钢筋混凝土楼梯梯梁在踏步板之下,踏步外露,称为明步楼梯。梯梁在踏步板之上,形成反梁,踏步包在里面,称为暗步楼梯。明步楼梯暗步楼梯明步与暗步楼梯对比暗步明步一、现浇钢筋混凝土楼梯(3)悬挑楼梯踏步板和休息平台板下方均无支撑,靠上下梯段与平台组成的空间板式结构与楼层结构共同受力。悬挑楼梯二、预制装配式钢筋混凝土楼梯1、定义按结构类型分为板式楼梯和梁板式楼梯。板式楼梯代号为YBT,梁板式楼梯代号为YLT。采用轻骨料混凝土的预制楼梯应在代号中增加Q。板式楼梯代号为YQBT,梁板式楼梯代号为YQLT。在工厂制作的两个平台之间若干连续踏步或若干连续踏步和平板组合的混凝土构件,称预制楼梯。2、分类及代号板式楼梯梁板式楼梯二、预制装配式钢筋混凝土楼梯3、规格预制楼梯的踏步宽度宜不小于250mm,宜采用260mm、280mm、300mm。低、高端平台段长度应满足搁置长度要求,且宜不小于400mm。同一梯段踏步高度应一致。预制楼梯宽度宜为100mm的整数倍。住宅建筑中疏散用板式楼梯常用规格见下表:层高Mm踏步段高度HMm梯段投影长Lmm梯段宽Bmm踏步数个踏步宽bsmm踏步段投影长lnmm低端平台长ldmm高端平台长lgmm28001400≥2620120082601820≥400≥4002800≥49001200162603900≥500≥50029001450≥2880120092602080≥400≥4002900≥51601200172604160≥500≥50030001500≥2880120092602080≥400≥4003000≥54201200182604420≥500≥500注:踏步高度hs取H/踏步数。二、预制装配式钢筋混凝土楼梯4、编号预制楼梯编号如下:示例1:YBT — 4900 2800 1200-3.5 JG/T 562 — 2018表示:预制板式楼梯,采用普通混凝土,投影长度4900mm,踏步段高度2800mm,宽度为1200mm,楼梯间均布活荷载3.5kN/m2。JG/T 562 — 2018为《预制混凝土楼梯》标准图集编号。二、预制装配式钢筋混凝土楼梯5、预制楼梯安装预制楼梯安装一般工艺流程:测量放线→钢筋调直→垫垫片、找平→预制楼梯起吊→钢筋对孔校正→位置、标高确认→摘钩→灌浆;下图梯段板支座处为销键连接,上端支承处为固定铰支座,下端支承处为滑动铰支座。预留孔预埋筋套入孔内预埋筋(销键)预留孔连接二、预制装配式钢筋混凝土楼梯预制楼梯安装结构示意图二、预制装配式钢筋混凝土楼梯楼梯与梁板连接除了采用预留孔连接外,还可以采用预埋件焊接、预留钢筋连接等。采用预埋件焊接连接或预留孔连接时,应先施工梁板,后放置楼梯段;采用预留钢筋连接时,应先放置楼梯段,后施工梁板。预留钢筋连接预埋件焊接预埋件预埋件预留钢筋预留钢筋二、预制装配式钢筋混凝土楼梯6、构造细节当楼梯与平台梁采用螺栓连接时,该连接处的细节构造如下图:双跑梯固定铰端安装节点大样(上端)双跑梯滑动铰端安装节点大样(下端)三、楼梯的细部构造1、踏步面层楼梯踏步面层(踏面)应便于行走、耐磨、美观、防滑和易清洁。做法与楼地面层装修做法基本相同。装修用材一般有石材、水磨石、地砖、弹性地材、地毯等。大理石面层水磨石面层地毯面层PVC面层三、楼梯的细部构造2、踏步防滑构造为了避免行人滑倒、保护踏步阳角,踏步表面应有防滑措施,特别是人流量较大的公共建筑中的楼梯必须对踏面进行处理。防滑处理的方法通常设置防滑条,一般采用金属条、金属包角、橡胶条、防滑槽、金刚砂防滑条等,材料设置在靠近踏步阳角处,防滑条凸出踏步面一般在3mm以内。水泥踏步+金刚砂防滑条地毯踏步石材踏步+金属防滑条地砖踏步+金属包角三、楼梯的细部构造金刚砂防滑条金刚砂护角金属防滑条金属护角PVC防滑条防滑槽三、楼梯的细部构造栏杆形式常见有空花式栏杆、栏板式栏杆。空花式栏杆一般采用钢、不锈钢、铁艺、铜艺等材料做成。断面分为实心和空心两种。在儿童活动场所,如幼儿园、住宅等建筑,为防止儿童穿过栏杆空挡发生危险事故,栏杆垂直杆件间的间距不应大于110mm,且不应采用易于攀登的花饰。3、栏杆构造(1)空花式栏杆空花式栏杆样式三、楼梯的细部构造(2)栏板式栏杆栏板常见有钢筋混凝土栏板、金属网栏板、玻璃栏板等。钢筋混凝土栏板金属网栏板玻璃栏板三、楼梯的细部构造4、栏杆与梯段、平台的连接栏杆竖杆与梯段、平台的连接有预埋件焊接、膨胀螺丝连接、结构胶固定、预留洞灌缝等做法。为了保护栏杆免受锈蚀和增强美观,常在竖杆下部装设法兰环,覆盖住接头处。栏杆与梯段、平台的连接三、楼梯的细部构造5、扶手的构造扶手位于栏杆或栏板的顶部,通常用木材、塑料、钢管等材料做成。扶手与栏杆的连接方法:硬木扶手与金属栏杆的连接,通常是在金属栏杆的顶端先焊接一根通长扁钢,然后再用木螺钉将扁钢与扶手连接在一起。金属扶手与金属栏杆常用焊接连接。木扶手断面塑料扶手断面铜艺扶手断面铁艺扶手断面三、楼梯的细部构造楼梯间顶层水平栏杆的扶手端部与墙应固定在一起。施工方法:在墙上预留孔洞,将扶手和栏杆插入洞内,用水泥砂浆或细石砼填实;也可将扁钢用木螺丝固定于墙内预埋的防腐木砖上。若为钢筋砼墙或柱,则可采用预埋铁件焊接。顶层水平栏杆扶手的固定三、楼梯的细部构造靠墙扶手一般通过与墙上的预埋件焊接、或用膨胀螺丝固定的方法,与墙体进行连接。靠墙扶手与预埋件焊接固定靠墙扶手用膨胀螺丝固定三、楼梯的细部构造6、首层楼梯的基础楼梯首层第一个楼梯段不能直接搁置在地坪层上,需在其下面设置基础。楼梯段的基础做法有两种:一种是在楼梯段下直接设砖石、混凝土基础;另一种是在楼梯间墙上搁置钢筋混凝土地梁,将楼梯段支撑在地梁上。首层楼梯基础构造 展开更多...... 收起↑ 资源预览
