(共36张PPT)

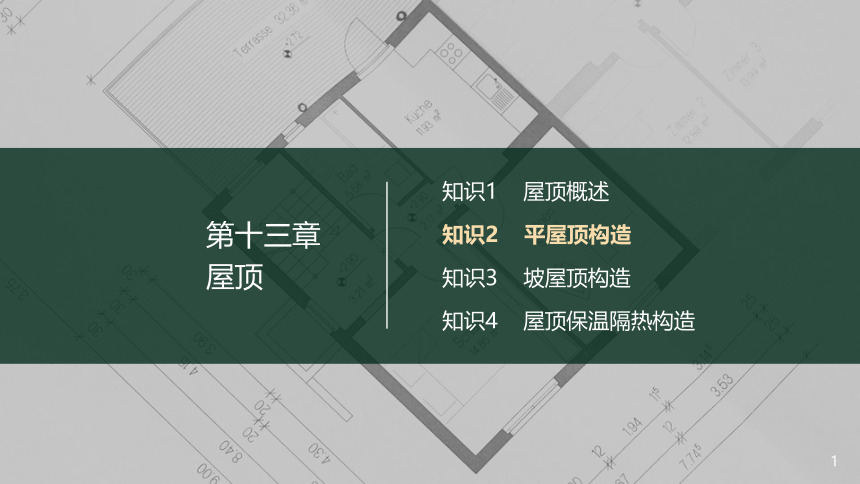

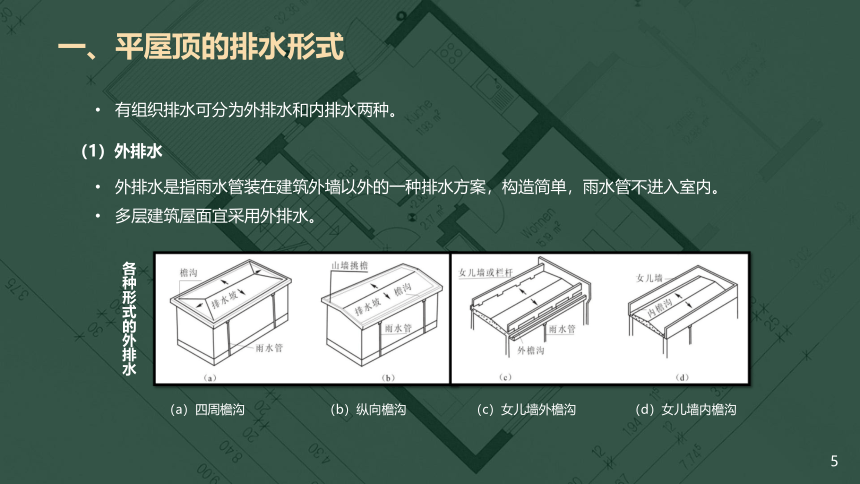

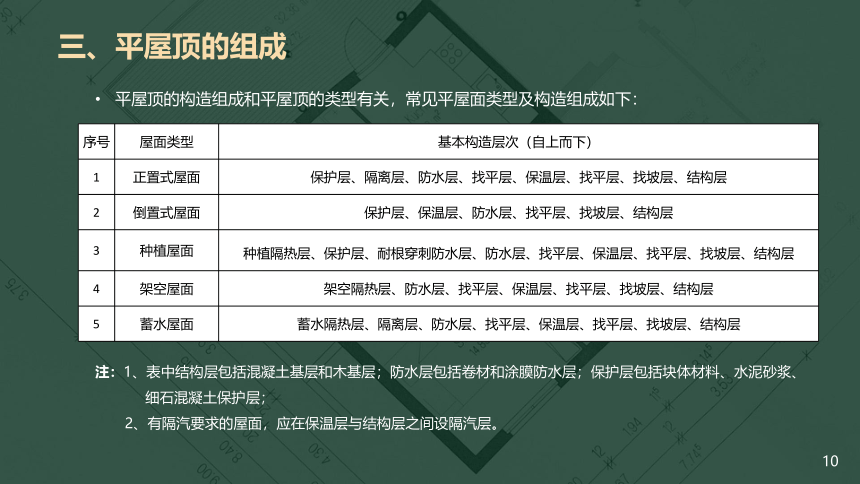

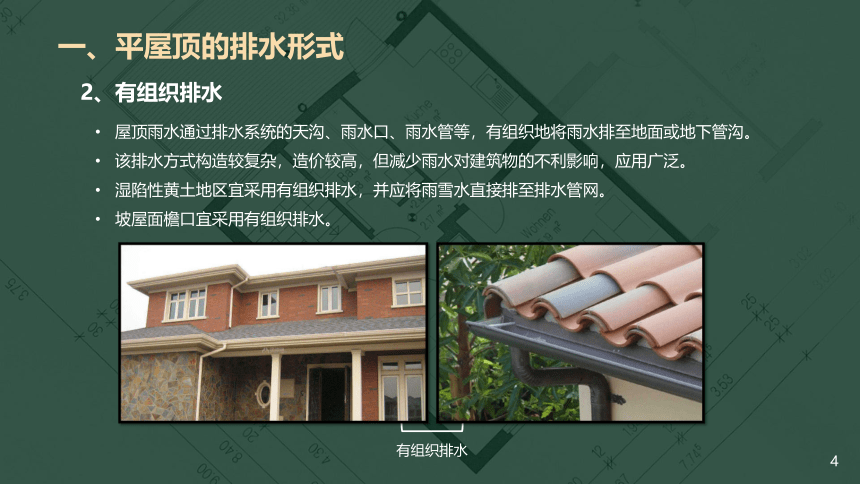

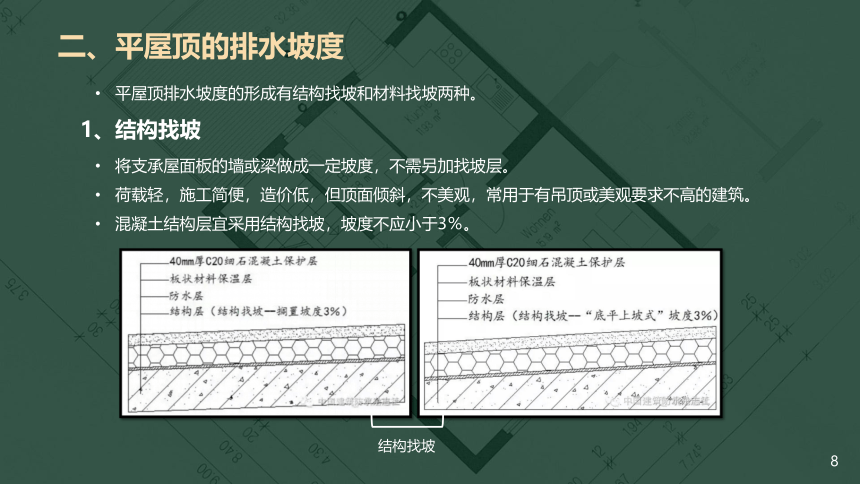

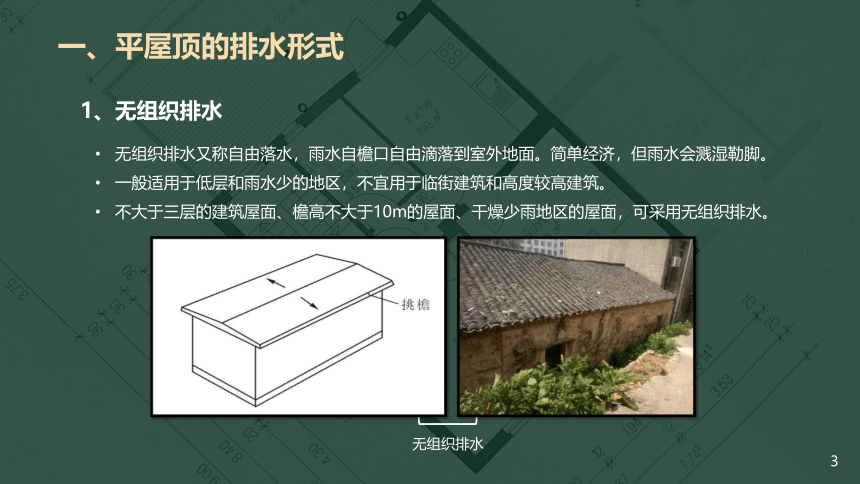

第十三章屋顶知识1屋顶概述知识2平屋顶构造知识3坡屋顶构造知识4屋顶保温隔热构造知识2平屋顶构造、平屋顶的排水形式、平屋顶的排水坡度、平屋顶的组成、平屋顶的构造做法一、平屋顶的排水形式1、无组织排水无组织排水又称自由落水，雨水自檐口自由滴落到室外地面。简单经济，但雨水会溅湿勒脚。一般适用于低层和雨水少的地区，不宜用于临街建筑和高度较高建筑。不大于三层的建筑屋面、檐高不大于10m的屋面、干燥少雨地区的屋面，可采用无组织排水。无组织排水一、平屋顶的排水形式2、有组织排水屋顶雨水通过排水系统的天沟、雨水口、雨水管等，有组织地将雨水排至地面或地下管沟。该排水方式构造较复杂，造价较高，但减少雨水对建筑物的不利影响，应用广泛。湿陷性黄土地区宜采用有组织排水，并应将雨雪水直接排至排水管网。坡屋面檐口宜采用有组织排水。有组织排水有组织排水可分为外排水和内排水两种。（1）外排水外排水是指雨水管装在建筑外墙以外的一种排水方案，构造简单，雨水管不进入室内。多层建筑屋面宜采用外排水。（a）四周檐沟 （b）纵向檐沟 （c）女儿墙外檐沟 （d）女儿墙内檐沟各种形式的外排水一、平屋顶的排水形式（2）内排水内排水是指雨水管装在建筑外墙以内的一种排水方案。多跨房屋的中间跨为简化构造，可采用内排水方式。高层建筑考虑外立面美观，宜采用内排水。为防止水落管冰冻堵塞，严寒地区应采用内排水；寒冷地区宜采用内排水。内排水一、平屋顶的排水形式3、排水构造钢筋混凝土檐沟、天沟净宽不应小于300mm，分水线处最小深度不应小于100mm，沟内的纵向坡度不应小于1%，沟底水落差不得超过200mm。金属檐沟、天沟的纵向坡度宜为0.5%。檐沟、天沟排水不得流经变形缝和防火墙。檐沟檐沟与天沟区别屋面排水示意图一、平屋顶的排水形式二、平屋顶的排水坡度平屋顶排水坡度的形成有结构找坡和材料找坡两种。将支承屋面板的墙或梁做成一定坡度，不需另加找坡层。荷载轻，施工简便，造价低，但顶面倾斜，不美观，常用于有吊顶或美观要求不高的建筑。混凝土结构层宜采用结构找坡，坡度不应小于3％。1、结构找坡结构找坡2、材料找坡屋顶楼板水平搁置，利用轻质材料垫置坡度。找坡层坡度应不小于2%，檐沟及天沟的坡度应不小于1%。找坡材料最薄处不宜小于30mm。找坡层材料可采用陶粒、浮石、膨胀珍珠岩、炉碴、加气混凝土碎块等轻集料混凝土，其压缩强度不小于LC5.0。也可利用现制保温层兼作找坡层。屋面陶粒混凝土找坡层施工材料找坡陶粒二、平屋顶的排水坡度三、平屋顶的组成注：1、表中结构层包括混凝土基层和木基层；防水层包括卷材和涂膜防水层；保护层包括块体材料、水泥砂浆、细石混凝土保护层；2、有隔汽要求的屋面，应在保温层与结构层之间设隔汽层。平屋顶的构造组成和平屋顶的类型有关，常见平屋面类型及构造组成如下：序号屋面类型基本构造层次（自上而下）1正置式屋面保护层、隔离层、防水层、找平层、保温层、找平层、找坡层、结构层2倒置式屋面保护层、保温层、防水层、找平层、找坡层、结构层3种植屋面种植隔热层、保护层、耐根穿刺防水层、防水层、找平层、保温层、找平层、找坡层、结构层4架空屋面架空隔热层、防水层、找平层、保温层、找平层、找坡层、结构层5蓄水屋面蓄水隔热层、隔离层、防水层、找平层、保温层、找平层、找坡层、结构层三、平屋顶的组成蓄水屋面种植屋面以最常见的卷材、涂膜防水屋面为例讲解平屋顶的防水构造。卷材、涂膜防水屋面是指屋面最上一层(保护层除外)防水为卷材防水层、涂膜防水层、卷材+涂膜的复合防水层的平屋面。1、概念四、平屋顶的构造做法2、构造层次一般自上而下为：保护层、防水层、找平层、保温层、找坡层、隔汽层、找平层、结构层。不同的屋面设计，其构造层次会有所不同，其中隔汽层、找平层设不设由工程设计确定。卷材防水平屋面构造层次图示四、平屋顶的构造做法常见卷材屋面构造层次四、平屋顶的构造做法3、构造做法卷材、涂膜防水屋面分为上人屋面和不上人屋面。上人屋面和不上人屋面的常用保护层材料如下表：（1）保护层铝箔保护层块体材料保护层浅色涂料保护层四、平屋顶的构造做法块体材料、水泥砂浆、细石混凝土保护层与卷材、涂膜防水层之间，应设置隔离层。隔离层能让上下两个构造层之间可以相对移动，也起到施工时的保护作用。隔离层常用材料、适用范围、技术要求宜符合下表规定：塑料膜隔离层土工布隔离层四、平屋顶的构造做法块体材料、细石混凝土等保护层与女儿墙或山墙间，应留宽度为30mm的缝隙，用密封胶封严。采用细石混凝土板保护层时，应设分格缝，纵横间距不大于6m，缝宽20mm，用密封胶封严。采用块体材料做保护层时，宜设分格缝，纵横间距不大于10m，缝宽20mm，用密封胶封严。采用水泥砂浆做保护层时，应设分格缝，分格面积宜为1m2。块体材料保护层分格缝细石混凝土保护层分格缝四、平屋顶的构造做法（2）防水层防水做法：防水等级防水做法Ⅰ级卷材防水层和卷材防水层、卷材防水层和涂膜防水层、复合防水层Ⅱ级卷材防水层、涂膜防水层、复合防水层常见的防水卷材有：合成高分子防水卷材、高聚物改性沥青防水卷材、自粘聚合物改性沥青卷材。常见的防水涂料有：合成高分子防水涂料、聚合物水泥防水涂料、高聚物改性沥青防水涂料。防水材料的选择：根据当地历年最高气温、最低气温、屋面坡度和使用条件等因素选择耐热度、柔性相适应的卷材或涂膜。如在严寒和寒冷地区应选择低温柔性好的卷材；在炎热和日照强烈的地区，应选择耐热性好的卷材或涂膜。四、平屋顶的构造做法高分子防水卷材自粘沥青卷材改性沥青防水卷材改性沥青防水卷材聚合物水泥防水涂料合成高分子防水涂料四、平屋顶的构造做法防水卷材和防水涂膜的最小厚度应满足下面表格要求：四、平屋顶的构造做法防水卷材构造要点：(a)卷材的固定方法有：冷粘法、热粘法、热熔法、自粘法、焊接法、机械固定法等。(b)卷材防水层基层应坚实、干净、平整，应无孔隙、起砂和裂缝。(c)卷材防水层铺贴顺序和方向：卷材防水层施工时，应先进行细部构造处理，然后由屋面最低标高向上铺贴；檐沟、天沟卷材施工时，宜顺檐沟、天沟方向铺贴，搭接缝应顺流水方向；卷材宜平行屋脊铺贴，上下层卷材不得相互垂直铺贴。(d)卷材搭接缝应符合下列规定：平行屋脊的搭接缝应顺流水方向，搭接缝宽度应符合规定；同一层相邻两幅卷材短边搭接缝错开不应小于500mm ;上下层卷材长边搭接缝应错开,且不应小于幅宽的1/3。四、平屋顶的构造做法防水卷材搭接示意图：四、平屋顶的构造做法防水卷材搭接宽度要求如下表所示：焊接焊接机胶粘剂自粘四、平屋顶的构造做法防水涂料构造要点：(a)防水涂料的施工方法有：滚涂法、刮涂法、喷涂法、刷涂法等。(b)刷防水涂料的基层应坚实、平整、干净，应无孔隙、起砂和裂缝。(c)防水涂料应多遍涂布，涂膜最终总厚度应符合设计要求。前一遍涂布的涂料干燥成膜后，再涂布后一遍涂料，且前后两遍涂料的涂布方向应相互垂直。(d)应先做好细部处理，再进行大面积涂布；屋面转角及立面的涂膜应薄涂多遍，不得流淌和堆积。(e)铺设胎体增强材料应符合下列规定：胎体增强材料宜采用聚酯无纺布或化纤无纺布；胎体增强材料长边搭接宽度不应小于50mm，短边搭接宽度不应小于70mm；上下层胎体增强材料的长边搭接缝应错开，且不得小于幅宽的1／3；上下层胎体增强材料不得相互垂直铺设。四、平屋顶的构造做法涂膜防水基层处理涂膜防水细部处理关键节点加铺胎体增强材料防水涂膜分层涂刷四、平屋顶的构造做法（3）找平层平屋顶的构造层次中可能会有多处找平层，一般在保温层或是结构层的上方。保温层上的找平层应留分格缝，缝宽5~20mm，纵横缝的间距不大于6m。找平层的厚度及技术要求如下表所示：四、平屋顶的构造做法（4）保温层保温层宜选用吸水率低、导热系数小，并有一定强度的保温材料。常见保温材料有：板状材料、纤维材料、喷涂硬泡聚氨酯、现浇泡沫混凝土等。喷涂聚氨酯泡沫保温层现浇泡沫混凝土泡沫混凝土四、平屋顶的构造做法在混凝土结构屋面保温层干燥有困难时，应采取排汽措施。排汽道设置在保温层内，排汽道应纵横贯通，并与大气连通的排汽管相通，排汽管可设在檐口下或屋面排汽道的交叉处。排汽道纵横间距6m，屋面面积每36m2设一个排汽管。排汽管应固定牢靠，并做好防水处理。排气管实拍排气道、排气管平面布置图四、平屋顶的构造做法保温层排气道出口排气孔实拍注：本图供采用湿作业的保温层时使用。施工时应确保排汽道和排汽管以及排汽管壁上的孔不被堵塞。四、平屋顶的构造做法（5）隔汽层在严寒及寒冷地区且室内空气湿度大于75%，其他室内湿度常年大于80%地区，或采用纤维状保温材料时，保温层下应设置隔汽层。温水游泳池、公共浴室、厨房操作间、开水房等的屋面应设置隔汽层。隔汽材料搭接宽度不小于100mm，用密封胶带连接。隔汽层在屋面上应全封闭，沿女儿墙上翻至与屋面防水层相连接，或高出保温层上表面不小于150mm。隔汽层可采用防水卷材或涂料，采用卷材时宜优先采用空铺法铺贴。常见隔汽屋面构造层次四、平屋顶的构造做法4、构造细节（1）挑檐卷材防水屋面挑檐四、平屋顶的构造做法（2）檐沟卷材防水屋面檐沟四、平屋顶的构造做法（3）泛水所有突出屋面的构筑物，其垂直面与水平屋面相交处均需做泛水处理。卷材屋面立墙泛水卷材屋面女儿墙泛水四、平屋顶的构造做法（4）变形缝卷材防水屋面变形缝——金属盖板卷材防水屋面变形缝——混凝土盖板四、平屋顶的构造做法（5）出入口卷材防水屋面出入口（6）管道穿屋面四、平屋顶的构造做法小管道穿屋面大管道穿屋面四、平屋顶的构造做法墙面泛水屋面变形缝管道穿屋面
