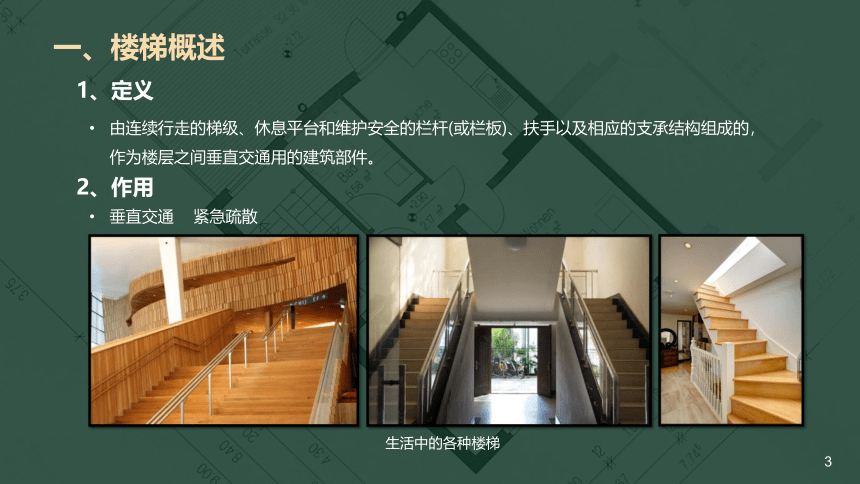

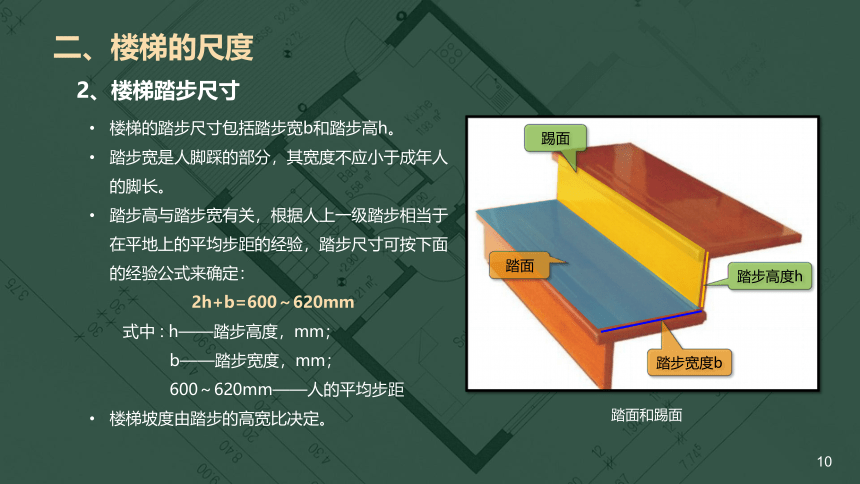

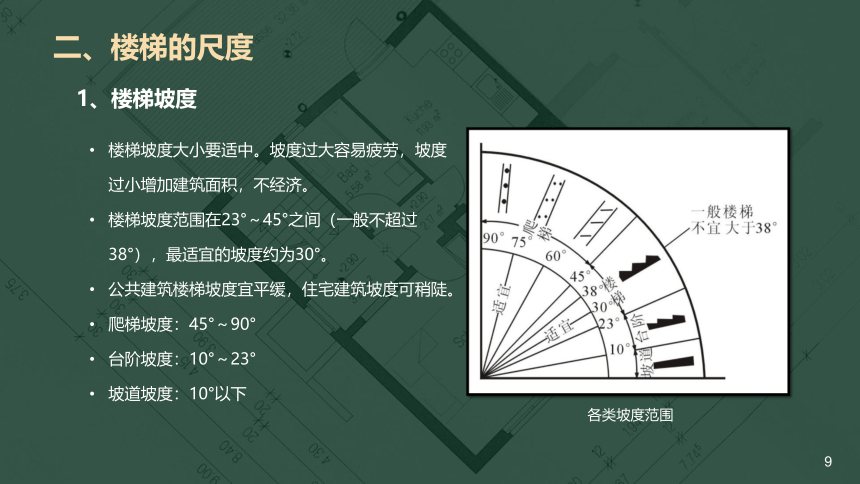

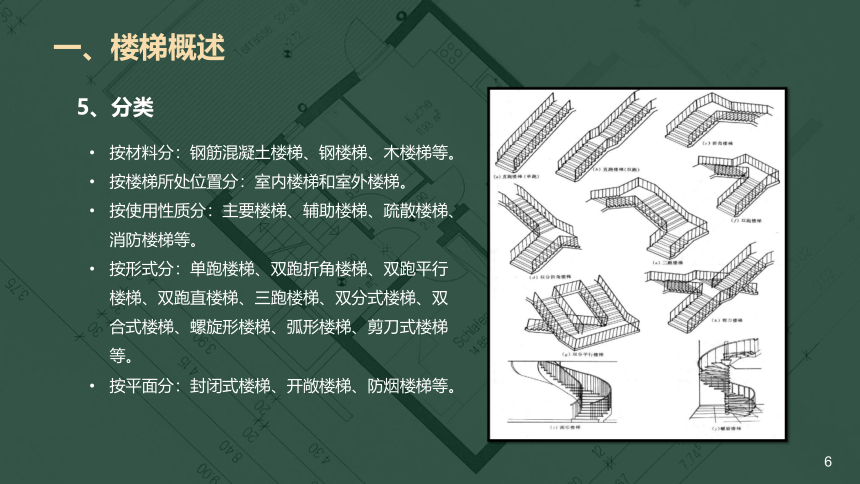

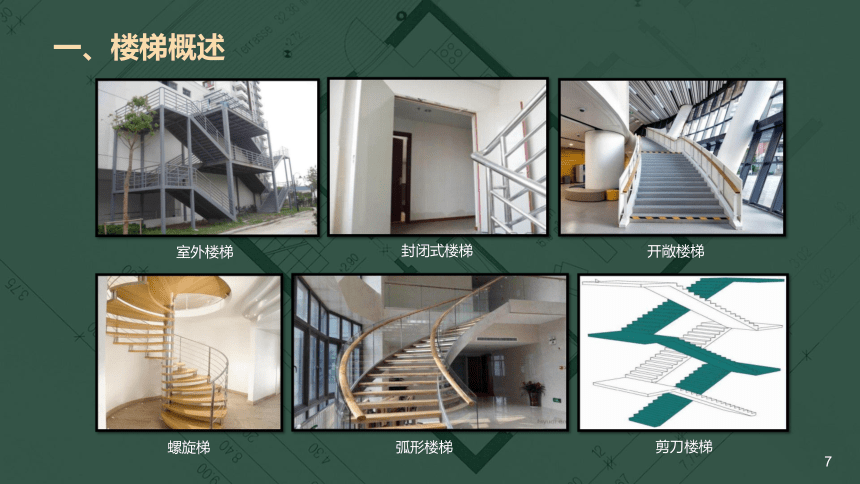

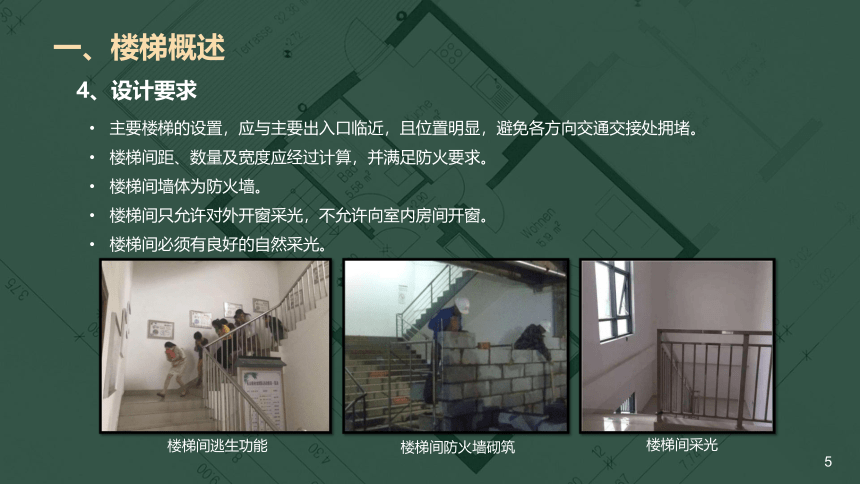

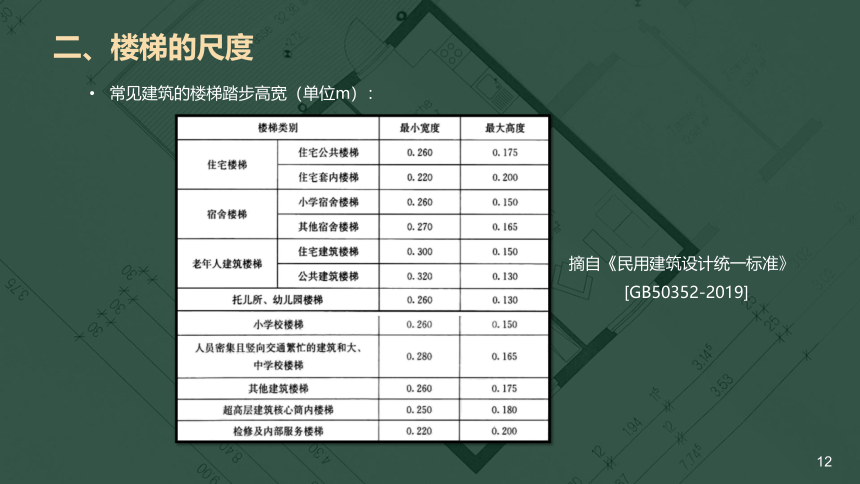

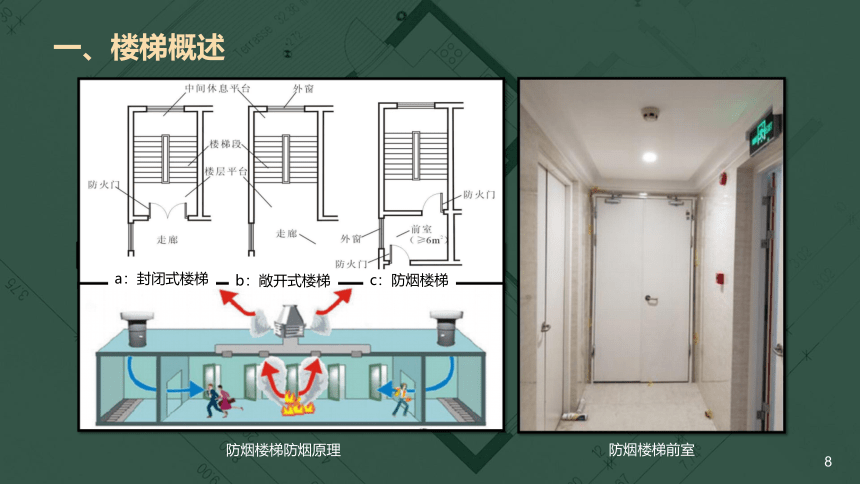

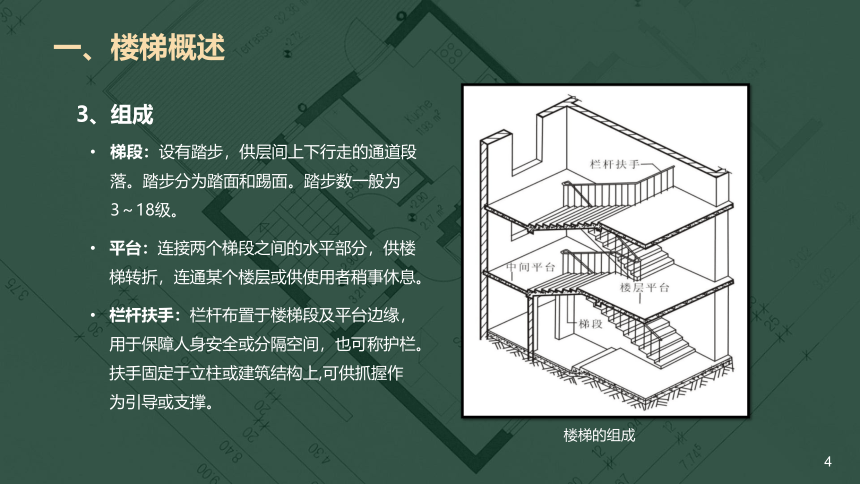

第十二章楼梯知识1楼梯的构造与尺度知识2钢筋混凝土楼梯构造知识3台阶、坡道、电梯、扶梯知识1楼梯的构造与尺度一、楼梯概述二、楼梯尺度三、楼梯表达四、楼梯设计实例一、楼梯概述1、定义由连续行走的梯级、休息平台和维护安全的栏杆(或栏板)、扶手以及相应的支承结构组成的，作为楼层之间垂直交通用的建筑部件。2、作用生活中的各种楼梯垂直交通 紧急疏散一、楼梯概述3、组成梯段：设有踏步，供层间上下行走的通道段落。踏步分为踏面和踢面。踏步数一般为3～18级。平台：连接两个梯段之间的水平部分，供楼梯转折，连通某个楼层或供使用者稍事休息。栏杆扶手：栏杆布置于楼梯段及平台边缘，用于保障人身安全或分隔空间，也可称护栏。扶手固定于立柱或建筑结构上,可供抓握作为引导或支撑。楼梯的组成楼梯间逃生功能楼梯间防火墙砌筑楼梯间采光一、楼梯概述4、设计要求主要楼梯的设置，应与主要出入口临近，且位置明显，避免各方向交通交接处拥堵。楼梯间距、数量及宽度应经过计算，并满足防火要求。楼梯间墙体为防火墙。楼梯间只允许对外开窗采光，不允许向室内房间开窗。楼梯间必须有良好的自然采光。一、楼梯概述5、分类按材料分：钢筋混凝土楼梯、钢楼梯、木楼梯等。按楼梯所处位置分：室内楼梯和室外楼梯。按使用性质分：主要楼梯、辅助楼梯、疏散楼梯、消防楼梯等。按形式分：单跑楼梯、双跑折角楼梯、双跑平行楼梯、双跑直楼梯、三跑楼梯、双分式楼梯、双合式楼梯、螺旋形楼梯、弧形楼梯、剪刀式楼梯等。按平面分：封闭式楼梯、开敞楼梯、防烟楼梯等。室外楼梯螺旋梯剪刀楼梯开敞楼梯封闭式楼梯弧形楼梯一、楼梯概述防烟楼梯前室防烟楼梯防烟原理a：封闭式楼梯b：敞开式楼梯c：防烟楼梯一、楼梯概述二、楼梯的尺度1、楼梯坡度楼梯坡度大小要适中。坡度过大容易疲劳，坡度过小增加建筑面积，不经济。楼梯坡度范围在23°～45°之间（一般不超过38°），最适宜的坡度约为30°。公共建筑楼梯坡度宜平缓，住宅建筑坡度可稍陡。爬梯坡度：45°～90°台阶坡度：10°～23°坡道坡度：10°以下各类坡度范围二、楼梯的尺度踏步高度h踏步宽度b踢面踏面2、楼梯踏步尺寸楼梯的踏步尺寸包括踏步宽b和踏步高h。踏步宽是人脚踩的部分，其宽度不应小于成年人的脚长。踏步高与踏步宽有关，根据人上一级踏步相当于在平地上的平均步距的经验，踏步尺寸可按下面的经验公式来确定：2h+b=600～620mm式中: h——踏步高度，mm；b——踏步宽度，mm；600～620mm——人的平均步距楼梯坡度由踏步的高宽比决定。踏面和踢面踏步前缘挑出做法无踢面楼梯残疾人不适用的楼梯二、楼梯的尺度一般情况下，踏步高度在140mm～180mm之间；踏步宽度在250mm～320mm之间。较舒适的踏步高度为150mm，宽度为300mm。在不改变梯段长度的情况下，为加宽踏面，可将踏步的前缘挑出，形成突缘。但残疾人使用的无障碍楼梯与台阶不应采用凸缘为直角的设计。二、楼梯的尺度摘自《民用建筑设计统一标准》[GB50352-2019]常见建筑的楼梯踏步高宽（单位m）：二、楼梯的尺度梯段长度即踏步宽度的总和，其值为L=b(N-1)。b为踏步宽度，N为踏步数量。当一侧有扶手时，梯段净宽应为墙体装饰面至扶手中心线的水平距离；当双侧有扶手时，梯段净宽应为两侧扶手中心线之间的水平距离；当有凸出物时，梯段净宽应从凸出物表面算起。梯段净宽按每股人流宽度为0.55m＋(0～0.15)m的人流股数确定。不同建筑的最小梯段宽要求不同。梯段净宽L3、梯段和平台的尺度（1）梯段宽度（2）梯段长度双分平行楼梯梯段、平台、梯井楼梯梯段、平台、梯井二、楼梯的尺度平台宽度系指墙面装饰面至扶手中心之间的水平距离。当平台有凸出物或其他障碍物影响通行宽度时，平台宽度应从凸出部分或其他障碍物外缘算起。当梯段改变方向时，扶手转向端处的平台最小宽度不应小于梯段净宽，并不得小于1.2m。当有搬运大型物件需要时，应适量加宽。直跑楼梯的中间平台宽度不应小于0.9m。（3）平台宽度二、楼梯的尺度常见建筑的梯段宽、平台宽、踏步尺寸设计要求（单位mm） ：住宅梯井梯井防坠落措施二、楼梯的尺度梯井是指楼梯段及平台围合成的空间，梯井宽度以60mm～200mm为宜。住宅楼梯井净宽大于0.11m时，必须采取防止儿童攀滑的措施。托儿所、幼儿园、中小学校及其他少年儿童专用活动场所，当楼梯井净宽大于0.2m时，必须采取防止少年儿童坠落的措施。4、梯井二、楼梯的尺度开向楼梯的门设计要求（a表示梯段净宽）：二、楼梯的尺度住宅公共楼梯栏杆高度要求5、栏杆扶手高度栏杆扶手的高度是指：从踏步前缘至扶手上表面的垂直距离。二、楼梯的尺度常见建筑栏杆扶手高度设计要求：两侧设扶手中间设扶手幼儿扶手二、楼梯的尺度在幼儿园等建筑中，在500mm～600mm高度增设一道扶手，适应儿童身高。楼梯应至少于一侧设扶手，梯段净宽达三股人流时应两侧设扶手，达四股人流时宜加设中间扶手。住宅底层净高要求梯段及平台上方净高要求二、楼梯的尺度6、梯段净空高度梯段净高为踏步前缘(包括每个梯段最低和最高一级踏步前缘线以外0.3m范围内)至上方下缘间的垂直高度。斜梯段间的净高不应小于2200mm。平台过道处净高不应小于2000mm。二、楼梯的尺度如果底层休息平台下方要做出入口，为使平台下净高满足要求，一般可以采用以下方式解决：（a）在底层变作长短跑梯段。起步第一跑为长跑，以提高中间平台标高，如图(a)所示。这种方式仅在楼梯间进深较大、底层平台宽较富余时适用。（b）局部降低底层中间平台下地坪标高，使其低于室内地坪标高(±0.000)，但应高于室外地坪至少100mm，以免雨水内溢，如图(b)所示。二、楼梯的尺度（c）综合以上两种方式，在采取长短跑梯段的同时，又降低底层中间平台下地坪标高，如图(c)所示。这种处理方法可兼有前两种方式的优点，并减少其缺点。（d）底层用直行楼梯直接从室外上二层，如图(d)所示。这种方式常用于住宅建筑，设计时注意入口处雨篷底面标高的位置，保证净空高度要求。三、楼梯的表达1、楼梯平面图楼梯平面图包括底层平面图，若干中间层平面图，顶层平面图。中间层若一样，可绘制标准层平面图。楼梯各层平面图底层楼梯平面图形成中间层楼梯平面图形成顶层楼梯平面图形成上下上下三、楼梯的表达三、楼梯的表达2、楼梯剖面图楼梯剖面能完整、清晰地表达出房屋的层数、梯段数、步级数以及楼梯类型及其结构形式。楼梯剖面图中应标注楼梯垂直方向的各种尺寸。楼梯剖面图中应标注楼梯各处的标高，包括楼层平台标高、休息平台标高等。楼梯剖面图样例四、楼梯设计实例例：某七层住宅，楼梯间开间为2.7m，层高为2.8m，室内外地坪高差为0.75m，平台梁高为0.3m， 假定楼梯间四周承重墙均为240mm，试设计一个双跑楼梯，要求楼梯底层休息平台下作出入口（七层住宅梯段净宽应大等于1100mm，平台净宽应大等于1200mm）。解：若按等跑楼梯设计，一层休息平台下净空高度为1400-300=1100，小于规定的2000。为增加其高度，可将室外台阶内移、设长短跑梯段等。（请同学先尝试室外台阶内移，看是否满足）。1、踏步尺寸假设踏步高175，宽260，则一楼共2800÷175=16级踏步。室外高差内移600进来。设梯段第一跑踏步数为J1，175×J1＋600-300≥2000，求得J1≥9.7，取J1=10级。梯段第二跑踏步数为16-10=6级，总高度为175×6=1050。接下来验算第一跑梯段上净空高度和第一层休息平台上净空高度是否满足要求。三处净空满足要求四、楼梯设计实例2、净高验算验算第一跑梯段上净空高度。若图中红圈处的平台梁没有外移，则其下梯段上净空高度为6×2×175-300=1800，小于2200的净空要求。则可将红圈处的平台梁外移，移一个踏步宽可增加175高度，共外移三个。验算第一层休息平台上方净空高度。二层及以上采用等跑楼梯，则第一层休息平台上净空高度为（8＋6）×175-300=2150，满足大于2000的净空要求。一二层踏步调整四、楼梯设计实例3、楼段及平台尺寸梯段净宽=（楼梯开间-两侧半墙厚-梯井宽度）÷2=（2700-120×2-160）÷2 =1150≥1100。平台宽要大等于梯段净宽，取1200，满足住宅平台净宽大等于1200要求。楼梯间进深=120＋1200＋（10-1）×260＋1200＋120=4980，根据建筑模数中进深要满足3M倍数的要求，取其为5100，多出的120归入楼层平台处，则楼层平台宽1320。四、楼梯设计实例设计结果图示：
