(共25张PPT)

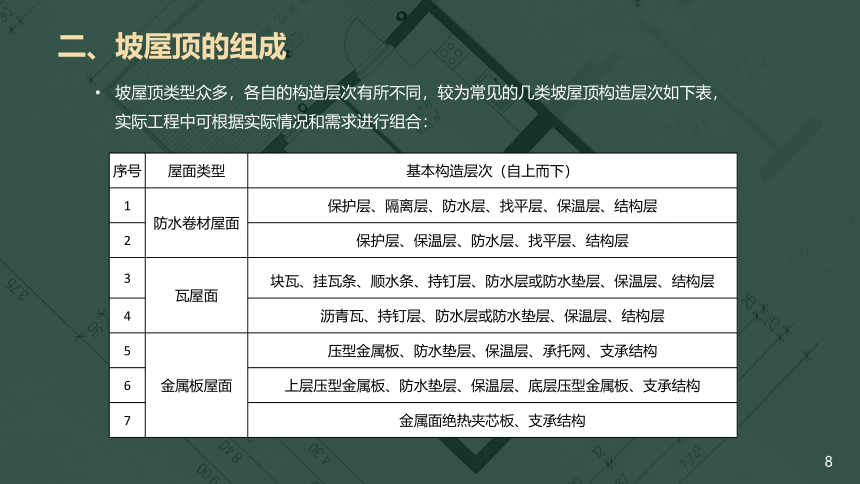

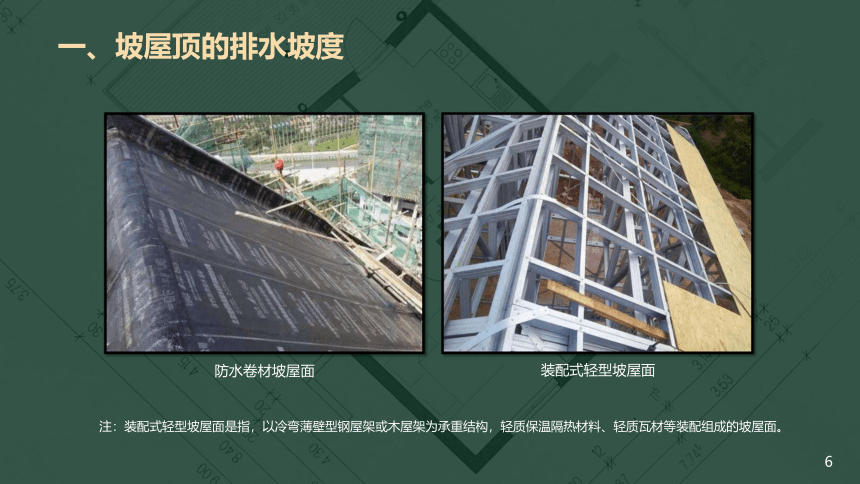

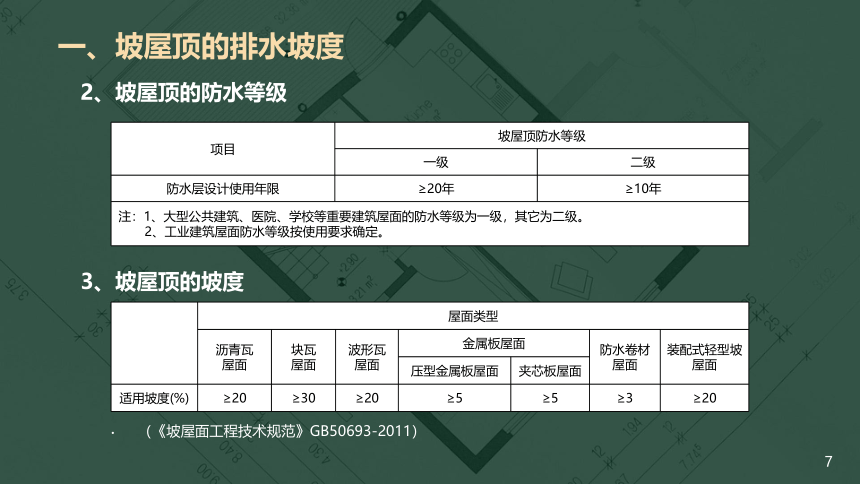

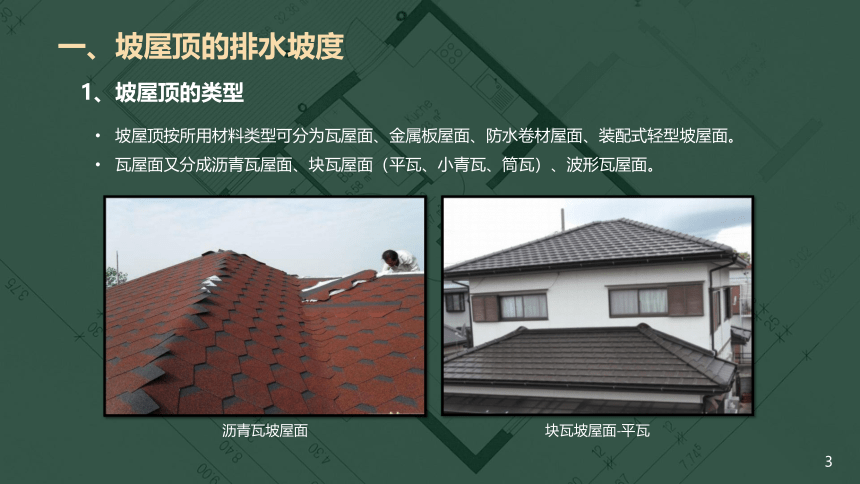

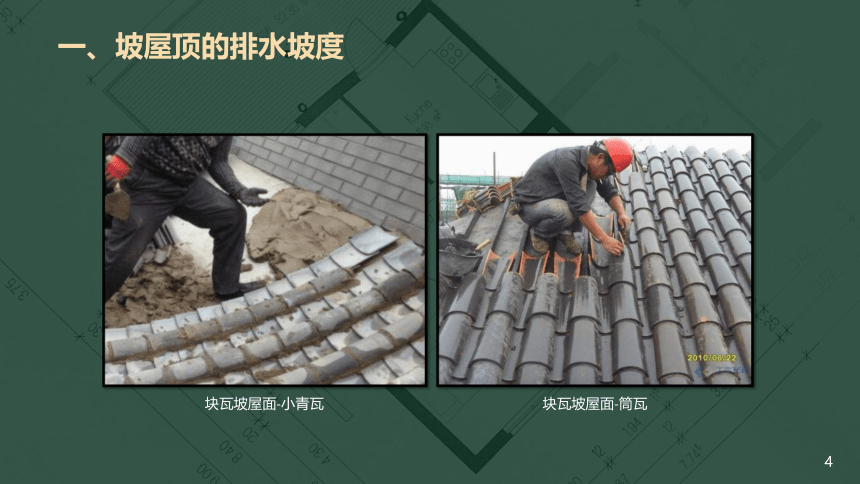

第十三章屋顶知识1屋顶概述知识2平屋顶构造知识3坡屋顶构造知识4屋顶保温隔热构造知识3坡屋顶构造、坡屋顶的排水坡度、坡屋顶的组成、坡屋顶的构造做法一、坡屋顶的排水坡度1、坡屋顶的类型坡屋顶按所用材料类型可分为瓦屋面、金属板屋面、防水卷材屋面、装配式轻型坡屋面。瓦屋面又分成沥青瓦屋面、块瓦屋面（平瓦、小青瓦、筒瓦）、波形瓦屋面。沥青瓦坡屋面块瓦坡屋面-平瓦一、坡屋顶的排水坡度块瓦坡屋面-小青瓦块瓦坡屋面-筒瓦一、坡屋顶的排水坡度波形瓦坡屋面金属板坡屋面一、坡屋顶的排水坡度防水卷材坡屋面装配式轻型坡屋面注：装配式轻型坡屋面是指，以冷弯薄壁型钢屋架或木屋架为承重结构，轻质保温隔热材料、轻质瓦材等装配组成的坡屋面。一、坡屋顶的排水坡度2、坡屋顶的防水等级项目坡屋顶防水等级一级二级防水层设计使用年限≥20年≥10年注：1、大型公共建筑、医院、学校等重要建筑屋面的防水等级为一级，其它为二级。2、工业建筑屋面防水等级按使用要求确定。3、坡屋顶的坡度 （《坡屋面工程技术规范》GB50693-2011）屋面类型沥青瓦屋面块瓦屋面波形瓦屋面金属板屋面防水卷材屋面装配式轻型坡屋面压型金属板屋面夹芯板屋面适用坡度(%)≥20≥30≥20≥5≥5≥3≥20二、坡屋顶的组成坡屋顶类型众多，各自的构造层次有所不同，较为常见的几类坡屋顶构造层次如下表，实际工程中可根据实际情况和需求进行组合：序号屋面类型基本构造层次（自上而下）1防水卷材屋面保护层、隔离层、防水层、找平层、保温层、结构层2保护层、保温层、防水层、找平层、结构层3瓦屋面块瓦、挂瓦条、顺水条、持钉层、防水层或防水垫层、保温层、结构层4沥青瓦、持钉层、防水层或防水垫层、保温层、结构层5金属板屋面压型金属板、防水垫层、保温层、承托网、支承结构6上层压型金属板、防水垫层、保温层、底层压型金属板、支承结构7金属面绝热夹芯板、支承结构三、坡屋顶的构造做法1、块瓦屋面块瓦分为平瓦、小青瓦、筒瓦。（1）构造层次从上到下一般为：块瓦、挂瓦条、顺水条、持钉层、防水层或防水垫层、保温层、结构层。持钉层是能够握裹固定钉的瓦屋面构造层，常用木板、人造板、细石混凝土。挂瓦条顺水条顺水条与挂瓦条三、坡屋顶的构造做法常见块瓦屋面构造层次三、坡屋顶的构造做法保温层支架安装保温层安装完毕防水层安装完毕顺水条、挂瓦条安装完毕（2）主要施工步骤三、坡屋顶的构造做法（3）构造细节在满足屋面荷载的前提下，瓦屋面持钉层厚度应符合：持钉层为木板时，厚度不小于20mm；持钉层为人造板时，厚度不应小于16mm；持钉层为细石混凝土时，厚度不应小于35mm。在大风及地震设防地区或屋面坡度大于100％时，瓦片应采取固定加强措施。瓦屋面与山墙及突出屋面结构的交接处，均应做不小于250mm高的泛水处理。顺水条垂直正脊方向，间距不大于500mm；挂瓦条间距根据瓦片尺寸和屋面坡长经计算确定；防水垫层宜采用自粘聚合物沥青防水垫层、聚合物改性沥青防水垫层，其最小厚度和搭接宽度应符合下表规定：防水垫层品种最小厚度搭接宽度自粘聚合物沥青防水垫层1.0mm80mm聚合物改性沥青防水垫层2.0mm100mm三、坡屋顶的构造做法檐沟：纵向坡度不应小于1%，沟底水落差不得超过200mm。三、坡屋顶的构造做法屋脊：钢筋混凝土屋面板应预埋A10钢筋头，伸出保温隔热层或防水垫层30mm，无保温隔热层者伸出屋面板30mm。钢筋混凝土屋面板的预埋A10钢筋头要和细石混凝土找平层中敷设的钢筋网连接牢固，并应特别注意屋脊和檐口处预埋的A10钢筋头也要和钢筋网连接牢固。三、坡屋顶的构造做法泛水：聚合物水泥砂浆封口金属压条封口三、坡屋顶的构造做法管道出屋面：管道正面管道侧面三、坡屋顶的构造做法变形缝：高低变形缝（无保温）不上人屋面变形缝（有保温）三、坡屋顶的构造做法2、防水卷材坡屋面防水卷材坡屋面是指采用单层防水卷材设防的坡屋面，防水卷材既是坡屋面的装饰面层也是坡屋面的防水层，不再设防水垫层，适用于防水等级为一级或二级的坡屋面。防水卷材坡屋面的坡度应大于3%，常用坡度一般小于等于25%（1:4）。（1）材料防水卷材：聚氯乙烯（PVC）防水卷材、三元乙丙橡胶（EPDM）防水卷材、热塑性聚烯烃（TPO）防水卷材、弹性体（SBS）改性沥青防水卷材、塑性体（APP）改性沥青防水卷材等。保温材料：硬质岩棉板、硬质矿渣棉板、硬质玻璃棉板、硬质泡沫聚氨酯保温板及硬质泡沫聚苯乙烯保温板等。防水卷材可采用机械固定法、满粘法或空铺压顶法铺设。防水卷材的搭接宜采用热风焊接、热熔粘结、胶粘剂及胶粘带等方式。防水卷材宜平行屋脊铺贴；当坡度大于25％时，机械固定的防水卷材宜垂直屋脊铺贴。三、坡屋顶的构造做法防水卷材的厚度应满足下表要求：防水卷材的搭接宽度应满足下表要求：保温层固定垫片防水层固定垫片三、坡屋顶的构造做法热风焊接搭接边热熔焊接接缝三、坡屋顶的构造做法（2）构造层次无保温防水卷材坡屋面有保温防水卷材坡屋面三、坡屋顶的构造做法（3）构造细节檐沟防水卷材坡屋面檐沟三、坡屋顶的构造做法泛水防水卷材坡屋面泛水三、坡屋顶的构造做法屋脊防水卷材坡屋面屋脊（无凸起）防水卷材坡屋面屋脊（有凸起）三、坡屋顶的构造做法变形缝防水卷材坡屋面变形缝
