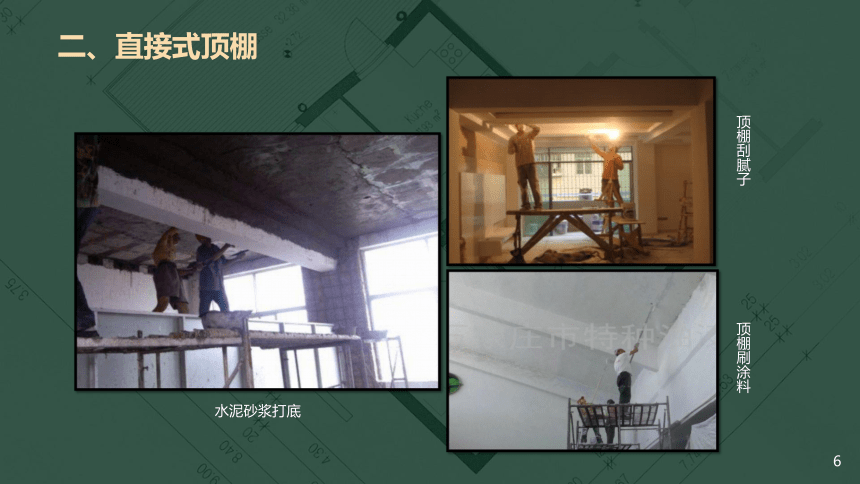

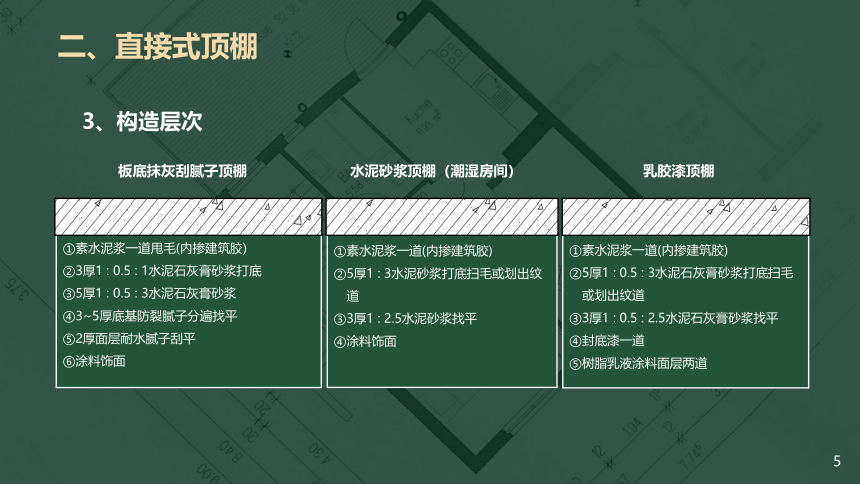

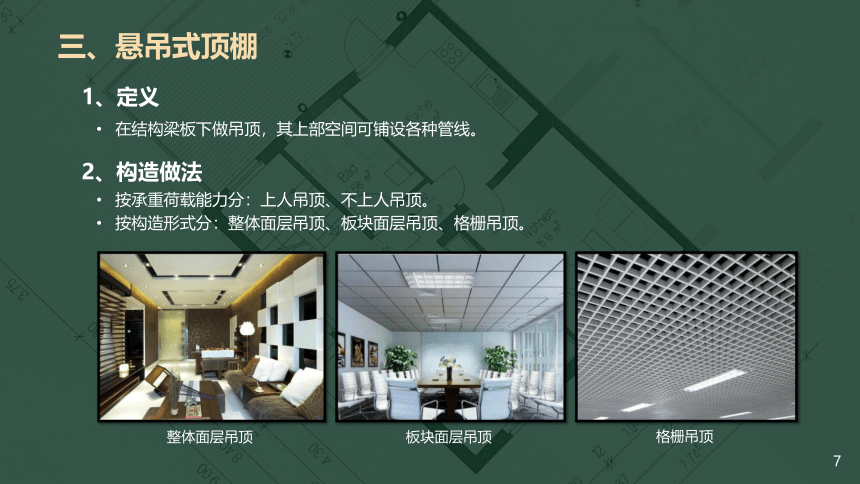

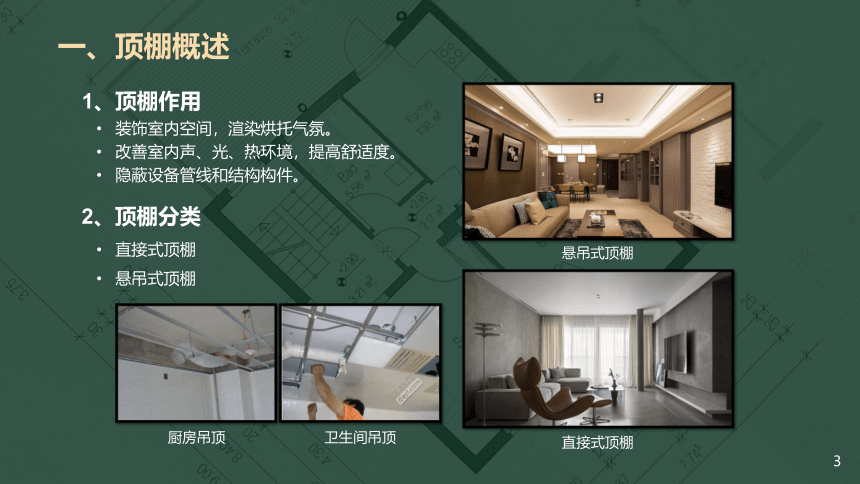

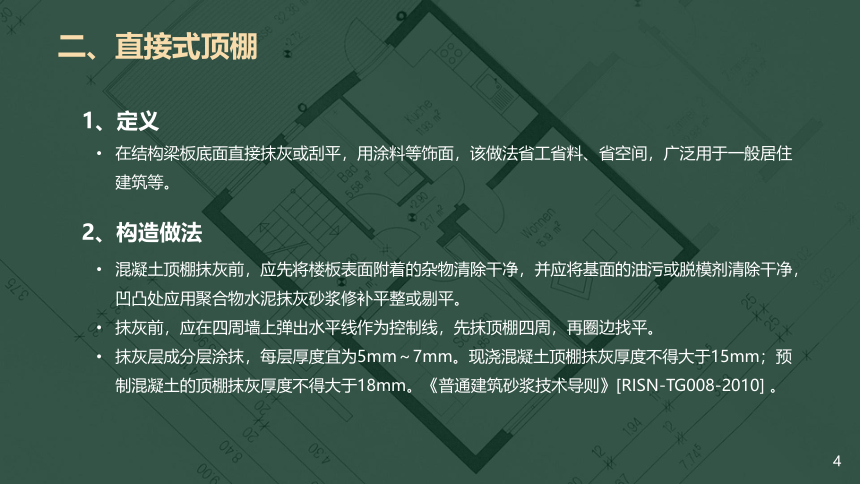

第十一章楼地层知识1楼地层概述知识2钢筋混凝土楼板构造知识3楼地面装修构造知识4顶棚构造知识5阳台及雨棚构造知识4顶棚构造一、顶棚概述二、直接式顶棚三、悬吊式顶棚一、顶棚概述装饰室内空间，渲染烘托气氛。改善室内声、光、热环境，提高舒适度。隐蔽设备管线和结构构件。直接式顶棚悬吊式顶棚2、顶棚分类1、顶棚作用直接式顶棚卫生间吊顶厨房吊顶悬吊式顶棚二、直接式顶棚在结构梁板底面直接抹灰或刮平，用涂料等饰面，该做法省工省料、省空间，广泛用于一般居住建筑等。混凝土顶棚抹灰前，应先将楼板表面附着的杂物清除干净，并应将基面的油污或脱模剂清除干净，凹凸处应用聚合物水泥抹灰砂浆修补平整或剔平。抹灰前，应在四周墙上弹出水平线作为控制线，先抹顶棚四周，再圈边找平。抹灰层成分层涂抹，每层厚度宜为5mm～7mm。现浇混凝土顶棚抹灰厚度不得大于15mm；预制混凝土的顶棚抹灰厚度不得大于18mm。《普通建筑砂浆技术导则》[RISN-TG008-2010]。2、构造做法1、定义二、直接式顶棚3、构造层次板底抹灰刮腻子顶棚素水泥浆一道甩毛(内掺建筑胶)3厚1 : 0.5 : 1水泥石灰膏砂浆打底5厚1 : 0.5 : 3水泥石灰膏砂浆3~5厚底基防裂腻子分遍找平2厚面层耐水腻子刮平涂料饰面素水泥浆一道(内掺建筑胶)5厚1 : 0.5 : 3水泥石灰膏砂浆打底扫毛或划出纹道3厚1 : 0.5 : 2.5水泥石灰膏砂浆找平封底漆一道树脂乳液涂料面层两道乳胶漆顶棚素水泥浆一道(内掺建筑胶)5厚1 : 3水泥砂浆打底扫毛或划出纹道3厚1 : 2.5水泥砂浆找平涂料饰面水泥砂浆顶棚（潮湿房间）二、直接式顶棚水泥砂浆打底顶棚刮腻子顶棚刷涂料三、悬吊式顶棚1、定义在结构梁板下做吊顶，其上部空间可铺设各种管线。按承重荷载能力分：上人吊顶、不上人吊顶。按构造形式分：整体面层吊顶、板块面层吊顶、格栅吊顶。2、构造做法整体面层吊顶板块面层吊顶格栅吊顶三、悬吊式顶棚吊顶系统由吊杆、龙骨骨架、面层、配件等组成。3、构造组成（1）整体面层吊顶：以轻钢龙骨、铝合金龙骨、木龙骨等为骨架，以石膏板、水泥纤维板和木板等为整体面层。（2）板块面层吊顶：以轻钢龙骨、铝合金龙骨、木龙骨等为骨架，以石膏板、金属板、矿棉板、木板、塑料板、玻璃板和复合板等为板块面层。（3）格栅吊顶：以轻钢龙骨、铝合金龙骨、木龙骨等为骨架，以金属、木材、塑料和复合材料等为格栅面层。配件包括吊件、挂件、连接件、接缝材料、卡扣件、护角等。三、悬吊式顶棚以轻钢龙骨吊顶为例，其龙骨常见规格如下：三、悬吊式顶棚以轻钢龙骨吊顶为例，其面板常见规格如下：三、悬吊式顶棚以轻钢龙骨吊顶为例，其面板常见规格如下（续）：三、悬吊式顶棚注：图中为双层轻钢龙骨构造，面板板材为纸面石膏板。除纸面石膏板外还可以选用硅酸钙板、纤维增强硅酸盐平板等建筑其他板材。轻钢龙骨吊顶构造三、悬吊式顶棚纸面石膏板铝合金板木龙骨轻钢龙骨铝合金龙骨硅酸钙板穿孔吸声板常见龙骨常见面板三、悬吊式顶棚4、常见吊顶施工流程:弹标高线固定吊杆安装边龙骨安装主龙骨安装次龙骨安装石膏板
