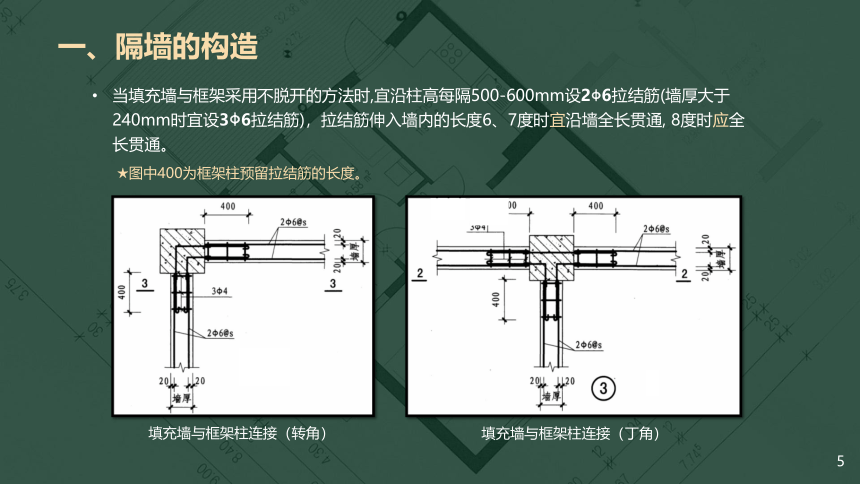

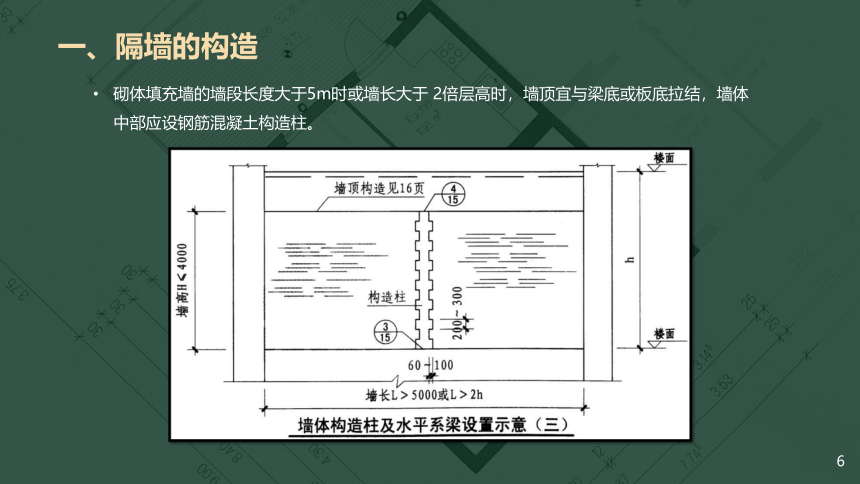

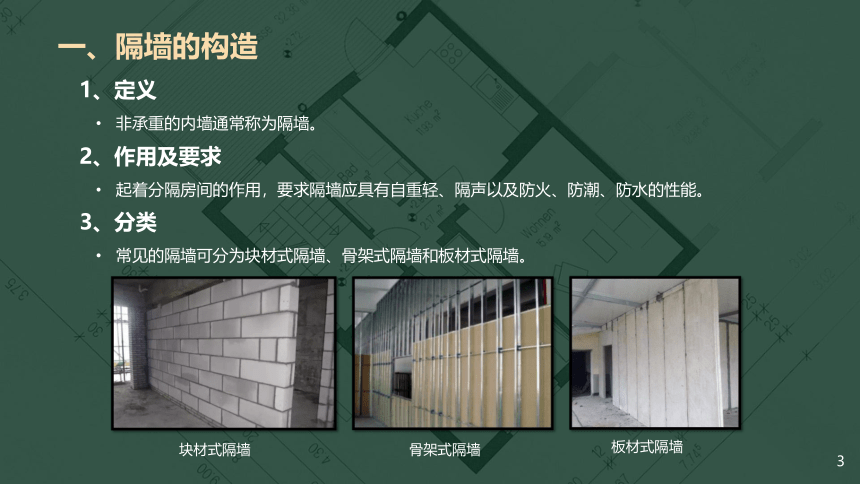

第十章墙体知识1墙体概述知识2砖墙构造知识3砌块墙构造知识4隔墙构造知识5墙面装修构造知识4隔墙构造一、隔墙的构造二、隔断的构造一、隔墙的构造1、定义非承重的内墙通常称为隔墙。2、作用及要求起着分隔房间的作用，要求隔墙应具有自重轻、隔声以及防火、防潮、防水的性能。3、分类常见的隔墙可分为块材式隔墙、骨架式隔墙和板材式隔墙。块材式隔墙骨架式隔墙板材式隔墙一、隔墙的构造（1）块材式隔墙块材隔墙应优先采用轻质砌体材料，比如：混凝土小型空心砌块、烧结空心砖、烧结多孔砖、蒸压加气混凝土砌块。填充墙最小厚度：外围护墙不应小于120mm，内隔墙不应小于90mm。填充墙砌体材料强度等级要求：砌体材料混凝土小型空心砌块烧结空心砖烧结多孔砖蒸压加气混凝土砌块砌体最低强度MU3.5MU3.5MU7.5A2.5填充墙砌筑砂浆强度等级要求：砌体材料普通砖蒸压普通砖混凝土砌块蒸压加气混凝土砌块砂浆最低强度M5.0Ms5.0Mb5.0Ma5.0一、隔墙的构造当填充墙与框架采用不脱开的方法时,宜沿柱高每隔500-600mm设2A6拉结筋(墙厚大于240mm时宜设3A6拉结筋)，拉结筋伸入墙内的长度6、7度时宜沿墙全长贯通, 8度时应全长贯通。★图中400为框架柱预留拉结筋的长度。填充墙与框架柱连接（转角）填充墙与框架柱连接（丁角）砌体填充墙的墙段长度大于5m时或墙长大于2倍层高时，墙顶宜与梁底或板底拉结，墙体中部应设钢筋混凝土构造柱。一、隔墙的构造一、隔墙的构造当砌体填充墙的墙高超过4m时，直在墙体半高处设置与柱连接且沿墙全长贯通的现浇钢筋混凝土水平系梁，墙高超过6m时，宜沿墙高每2m设置与柱连接的水平系梁。一、隔墙的构造构造柱与填充墙的连接：构造柱与墙体连接、与梁板连接构造柱断面一、隔墙的构造填充墙墙顶应与框架梁紧密结合。墙顶与上部结构接触处宜用一皮砖或配砖斜砌楔紧，防止上部梁变形。填充墙与承重主体结构间的空(缝)隙部位施工，应在填充墙砌筑14d后进行。砌体填充墙砌至接近梁、板底时，应留一定空隙，待砌体变形稳定后并应至少间隔7d后，再将其补砌挤紧。一、隔墙的构造骨架隔墙是指在隔墙龙骨两侧安装墙面板以形成墙体的轻质隔墙。这一类隔墙主要是由龙骨作为受力骨架固定于建筑主体结构上。龙骨常见的有轻钢龙骨系列、其他金属龙骨以及木龙骨；墙面板常见的有纸面石膏板、人造木板、防火板、金属板、水泥纤维板以及塑料板等。（2）骨架式隔墙木龙骨纤维面板隔墙轻钢龙骨石膏面板隔墙一、隔墙的构造木龙骨隔墙工艺流程：弹隔墙定位线→划龙骨分档线→安装大龙骨→安装小龙骨→防腐处理→安装罩面板→接缝处理木龙骨抹灰板条隔墙结构木龙骨隔墙施工一、隔墙的构造金属龙骨隔墙轻钢龙骨隔墙填充保温隔音材料面板接缝处理一、隔墙的构造a：龙骨与地面的普通连接b：龙骨与地面的隔声连接c：龙骨与地面的防水连接d：龙骨与顶部的连接e：龙骨与侧面的连接金属龙骨的固定一、隔墙的构造板材隔墙是指不需设置隔墙龙骨，由隔墙板材自承重，将预制或现制的隔墙板材直接固定于建筑主体结构上的隔墙。板材式隔墙常见种类有：金属夹芯板、石膏夹芯板、钢丝网水泥板、石膏水泥板、石膏空心板、加气混凝土条板等。（3）板材式隔墙板材隔墙构造板材隔墙安装一、隔墙的构造板材隔墙的固定石膏条板的固定聚苯颗粒水泥条板的固定一、隔墙的构造活动隔墙是指推拉式、折叠式、可拆装的活动隔墙等。这一类隔墙大多使用成品板材及其金属框架、附件在现场组装而成。特点是使用灵活多变，可随时打开和关闭，满足分隔空间、遮挡视线等要求。（4）活动式隔墙活动隔墙二、隔断的构造1、定义隔断是指专门作为分隔室内空间的立面。2、作用及要求变化空间或遮挡视线，增加空间的层次和深度，使空间既分又合，且互相连通。3、分类（1）按材料：钢质隔断、玻璃隔断、铝合金隔断、木质隔断（2）按用途：办公隔断、卫生间隔断、客厅隔断、橱窗隔断（3）按高度：高隔断、中隔断（4）按性质：固定隔断、移动隔断二、隔断的构造
