(共27张PPT)

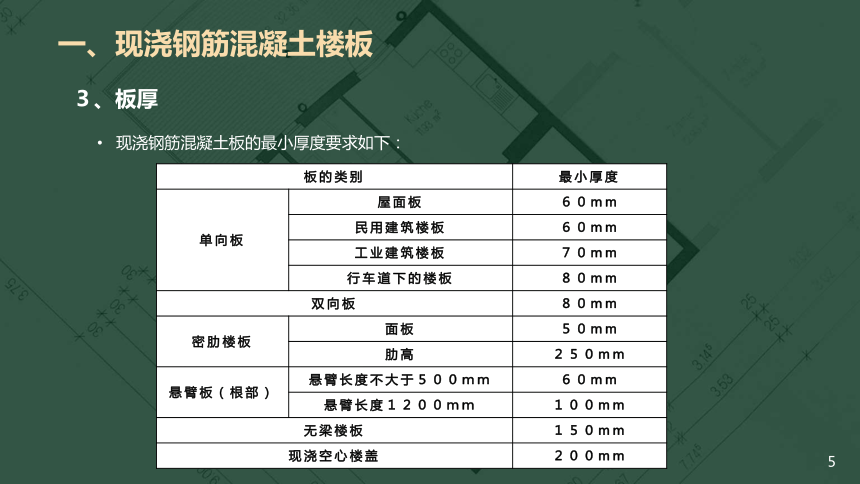

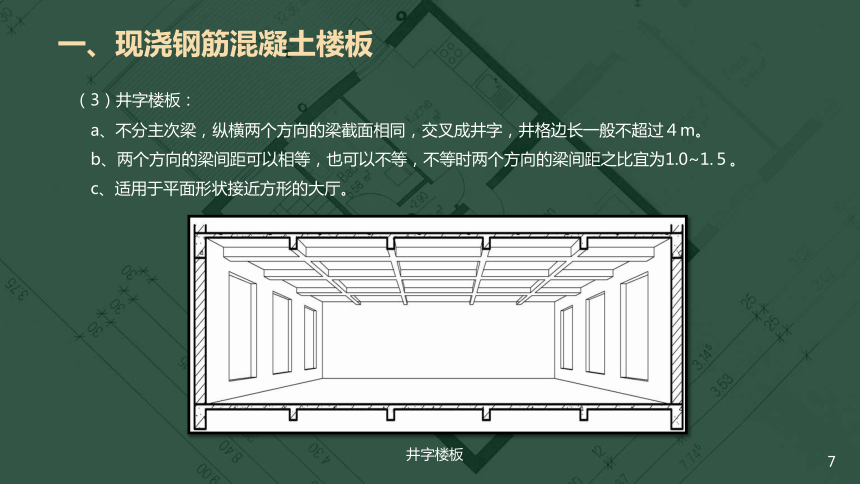

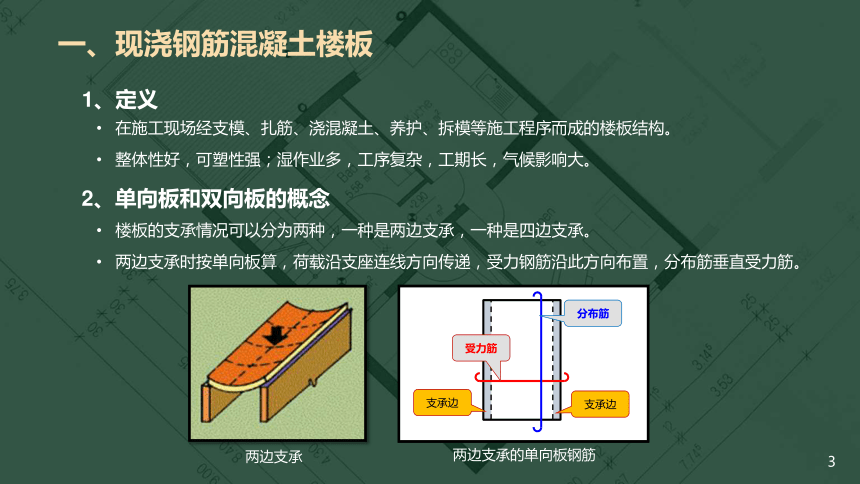

第十一章楼地层知识1楼地层概述知识2钢筋混凝土楼板构造知识3楼地面装修构造知识4顶棚构造知识5阳台及雨棚构造知识2钢筋混凝土楼板构造一、现浇钢筋混凝土楼板二、预制装配式钢筋混凝土楼板三、装配整体式钢筋混凝土楼板一、现浇钢筋混凝土楼板1、定义2、单向板和双向板的概念受力筋分布筋支承边支承边两边支承两边支承的单向板钢筋在施工现场经支模、扎筋、浇混凝土、养护、拆模等施工程序而成的楼板结构。整体性好，可塑性强；湿作业多，工序复杂，工期长，气候影响大。楼板的支承情况可以分为两种，一种是两边支承，一种是四边支承。两边支承时按单向板算，荷载沿支座连线方向传递，受力钢筋沿此方向布置，分布筋垂直受力筋。一、现浇钢筋混凝土楼板四边支承按单向板计算时按双向板计算时分布筋受力筋支承边受力筋支承边受力筋四边支承时，根据长短边的关系，有单向板和双向板之分。单向板的荷载沿短方向传递，受力筋沿此方向布置，分布筋垂直受力筋（即沿长方向）布置。双向板的荷载沿长短两个方向传递，两个方向的钢筋均为受力筋。（3）当长边与短边长度之比　ｌ２：ｌ１≥3.0时，按单向板计算。（1）当长边与短边长度之比　ｌ２：ｌ１≤2.0　时，应按双向板计算；（2）当长边与短边长度之比　2.0＜ｌ２：ｌ１＜3.0　时，宜按双向板计算；一、现浇钢筋混凝土楼板现浇钢筋混凝土板的最小厚度要求如下：板的类别最小厚度单向板屋面板６０mm民用建筑楼板６０mm工业建筑楼板７０mm行车道下的楼板８０mm双向板８０mm密肋楼板面板５０mm肋高２５０mm悬臂板（根部）悬臂长度不大于５００ｍｍ６０mm悬臂长度１２００ｍｍ１００mm无梁楼板１５０mm现浇空心楼盖２００mm３、板厚一、现浇钢筋混凝土楼板４、分类（1）板式楼板：（2）梁板式楼板：板式楼板楼板墙体梁板式楼板次梁主梁柱子墙体现浇钢筋混凝土楼板按受力特点可分为：用于尺寸较小的房间，楼板直接支承在墙上，荷载由楼板传给墙体，板跨一般在２ｍ左右。板下设梁，楼板荷载先传给梁，再由梁传给墙或柱，梁有主梁、次梁之分，互相垂直。一、现浇钢筋混凝土楼板（3）井字楼板：a、不分主次梁，纵横两个方向的梁截面相同，交叉成井字，井格边长一般不超过４m。b、两个方向的梁间距可以相等，也可以不等，不等时两个方向的梁间距之比宜为1.0~1.５。c、适用于平面形状接近方形的大厅。井字楼板一、现浇钢筋混凝土楼板正交井字楼板斜交井字楼板一、现浇钢筋混凝土楼板（4）无梁楼板不设梁，将楼板直接支承在柱上的楼板。柱子经济间距6m左右，最小板厚150mm。顶棚平整、净空大，通风采光好，施工简单。多用于楼面荷载较大的商店、展览馆、仓库等。无梁楼板分无柱帽和有柱帽两种类型，当荷载较大时，宜采用有柱帽楼板。无柱帽无梁楼板有柱帽无梁楼板一、现浇钢筋混凝土楼板柱帽形式一、现浇钢筋混凝土楼板（5）压型钢板组合楼板钢板与混凝土组合的楼板，用压型钢板作为永久模板与现浇混凝土浇筑成整体。混凝土和钢板共同受力，混凝土承受剪应力与压应力，压型钢板承受拉应力。主要适用于大空间、高层建筑和大跨工业厂房中。压型钢板上浇混凝土厚度为100～150mm。构造层次钢衬板钢梁钢板与混凝土结合一、现浇钢筋混凝土楼板各类钢衬板与混凝土的结合一、现浇钢筋混凝土楼板市场常见产品：钢筋桁架模板（取代钢衬板）钢筋桁架模板是将楼板中部分钢筋加工成钢筋桁架，并与钢底模连接成一体。与压型钢板不同，钢底模不参与受力，规避防火问题。特点：受力模式合理，综合造价低；施工便捷，减少现场钢筋绑扎工作量浇筑混凝土钢筋桁架模板二、预制装配式钢筋混凝土楼板2、分类1、定义（1）实心平板：板宽600～900mm，板厚60～100mm。实心平板由预制混凝土构件或部件装配、连接而成的混凝土结构。在预制加工厂或施工现场外预先制作，然后运到施工现场进行安装。预制装配式楼板的整体性较差，层数较多及有抗震要求的房屋不宜采用。预制装配式楼板分为实心平板、槽形板、空心板三种。二、预制装配式钢筋混凝土楼板（2）槽形板：板宽600～1200mm，板厚25～30mm。（3）空心板：板宽500～1200mm，板厚120～240mm。二、预制装配式钢筋混凝土楼板3、板的布置预制楼板可以支承于墙上，也可以支承于梁上。预制板支承于墙上预制板支承于梁上预制板墙预制板梁二、预制装配式钢筋混凝土楼板（1）预制板支承于墙上预制板支承于内墙上时，其搁置长度不小于100mm；支承于外墙上时，搁置长度不小于120mm。在放预制板之前，先在梁或墙上平铺一层砂浆，然后把预制板放置于砂浆上，待砂浆硬化后能把两个构件粘合在一起，即为坐浆。坐浆能使板与墙或梁有较好的连接，也能保证墙或梁受力均匀。预制板端头支承于墙内预制板侧边与墙体连接二、预制装配式钢筋混凝土楼板（2）预制板支承于梁上预制板搁在花篮梁或十字梁上，可以增加室内净空高度。预制板支承于梁上时，其搁置长度不小于80mm。预制板搁于矩形梁上预制板搁于花篮梁上预制板搁于十字梁上二、预制装配式钢筋混凝土楼板4、板缝调整端缝（1）预制板安装后，板的端缝应用细石混凝土灌注，使之相互连接，以提高板的整体性。（2）为了增加建筑物的整体性和抗震性能，可将板端外露的钢筋交错搭接在一起，或加钢筋网片，并用细石混凝土灌实。侧缝（1）预制板侧边之间的缝有V形缝、U形缝、凹形缝三种。二、预制装配式钢筋混凝土楼板（2）预制板侧缝的调整当缝隙小于50mm时，可直接用C20细石混凝土灌缝。当缝隙在50～120mm时，可在灌缝的混凝土中加配2Φ6通长钢筋。直接灌缝缝内加配2Φ6通长钢筋≤50mm灌缝做法50～120mm二、预制装配式钢筋混凝土楼板当缝隙在120～200mm或是有竖向管道穿过时，可设现浇钢筋混凝土板带，且将板带设在墙边或有穿管的部位。当缝隙大于200mm时，调整板的规格。现浇板带三、装配整体式钢筋混凝土楼板由预制混凝土构件或部件，通过钢筋、连接件或施加预应力加以连接，并在连接部位浇筑混凝土而形成整体受力的混凝土结构；现代装配式建筑常使用此类楼板。2、构造组成1、定义装配整体式楼板常见有叠合楼板和密肋填充块楼板，叠合楼板较为常见。叠合楼板：预制薄板作为模板也作为结构的一部分，其面上再现浇一层钢筋混凝土。预制薄板内配有受力钢筋，现浇层只需配置少量支座负筋和构造筋。预制薄板宽为1.1～1.8m，厚50～70mm。现浇层厚100～120mm，叠合后总厚度为150～250mm。叠合板跨度一般为４～6m，最大可达9m。预制薄板表面须做处理，增强预制薄板和叠合层的连接。三、装配整体式钢筋混凝土楼板预制薄板表面处理三、装配整体式钢筋混凝土楼板叠合楼板施工：薄板吊装到位→绑扎钢筋→浇筑混凝土三、装配整体式钢筋混凝土楼板装配式建筑施工简介预制柱吊装预制墙吊装墙体安装斜撑，调整垂直度灌浆套筒孔与地面插筋对齐套筒灌浆原理套筒连接钢筋三、装配整体式钢筋混凝土楼板叠合梁——次梁叠合梁吊装叠合梁——主梁主次梁交接点主梁次梁板叠合梁现浇层钢筋绑扎板筋装配式建筑施工简介三、装配整体式钢筋混凝土楼板叠合板吊装预制楼梯吊装叠合板现浇层钢筋绑扎墙体现浇部分钢筋绑扎梁柱现浇节点钢筋绑扎阳台吊装装配式建筑施工简介
