(共38张PPT)

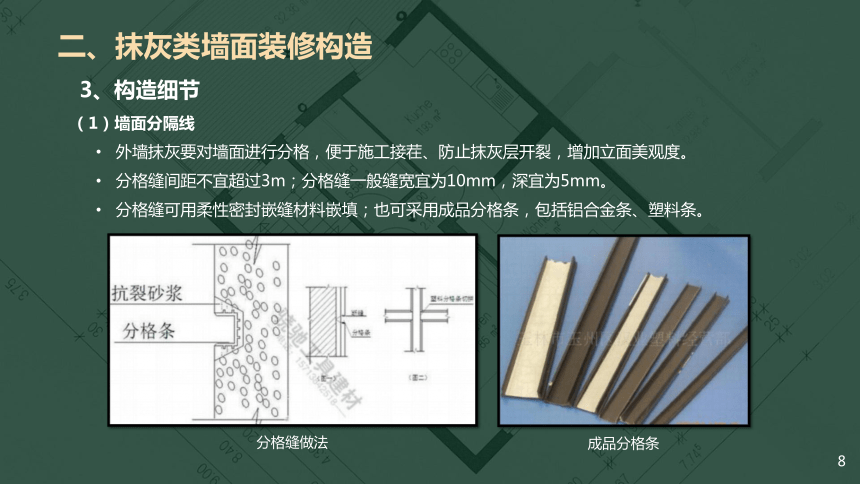

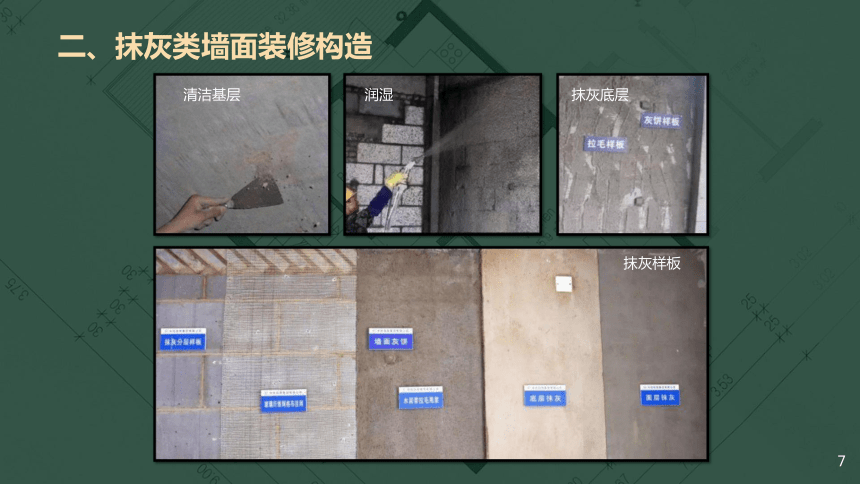

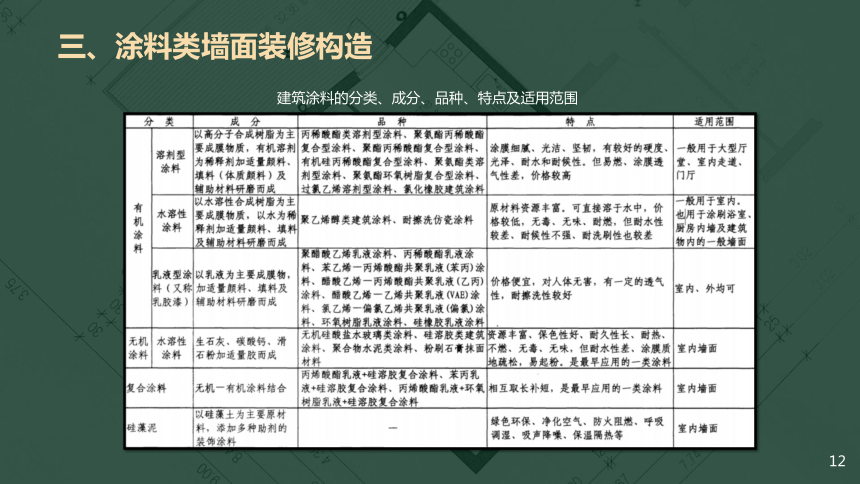

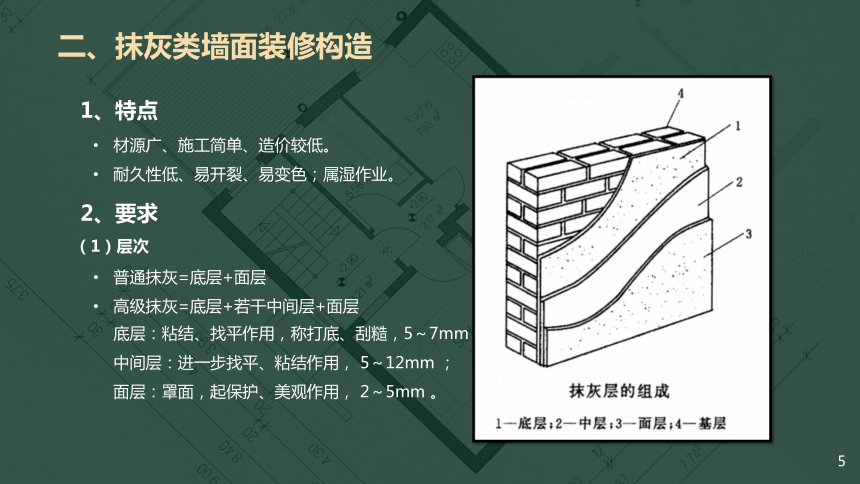

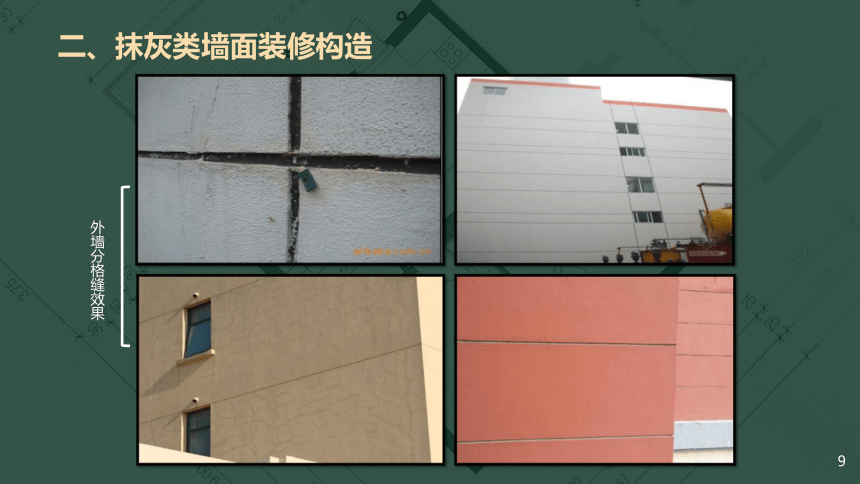

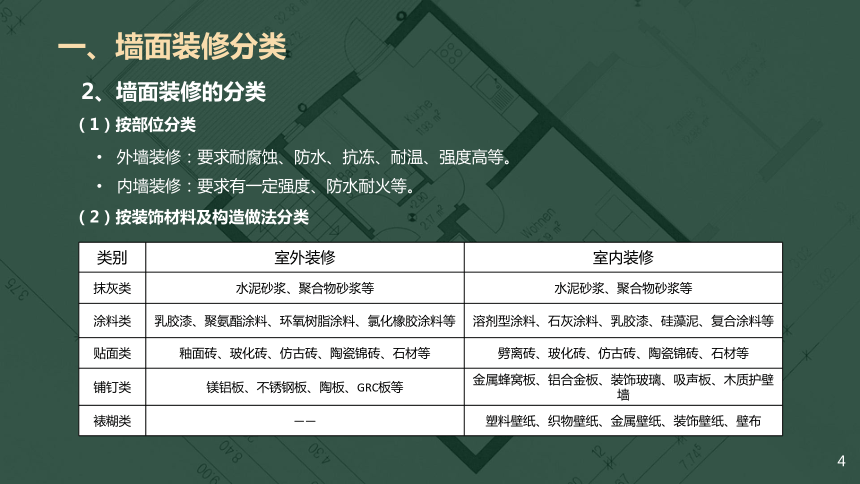

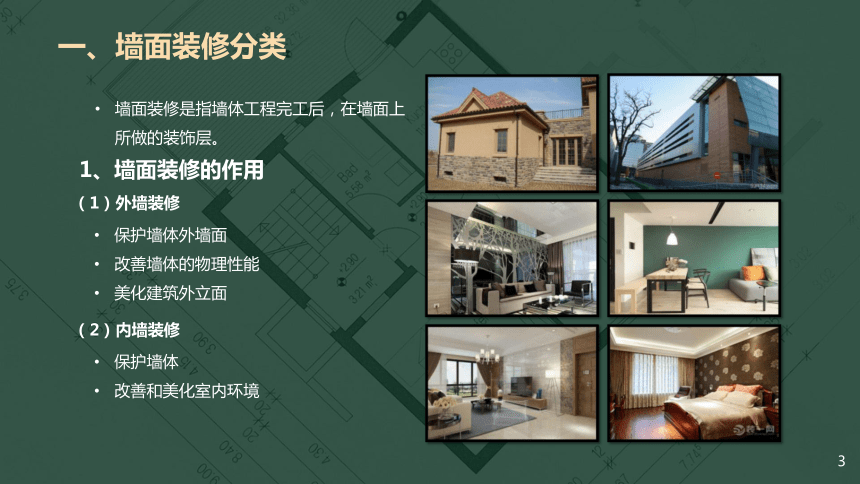

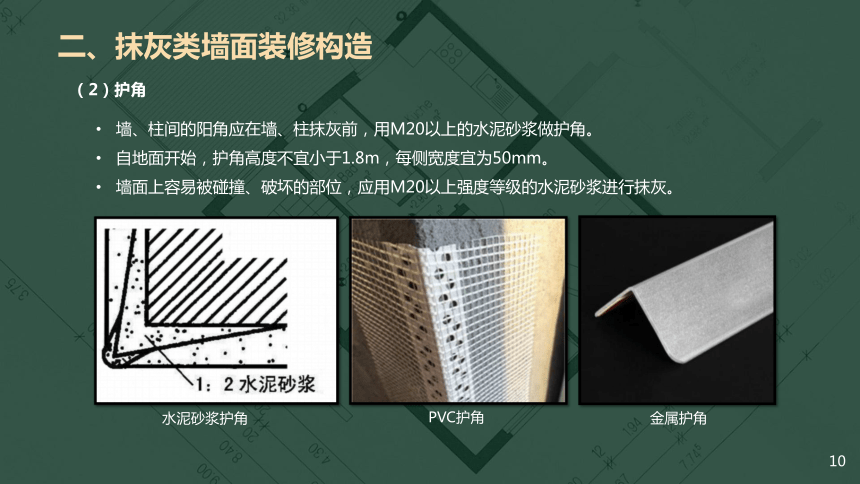

第十章墙体知识1墙体概述知识2砖墙构造知识3砌块墙构造知识4隔墙构造知识5墙面装修构造知识5墙面装修构造一、墙面装修分类二、抹灰类墙面装修构造三、涂料类墙面装修构造四、贴面类墙面装修构造五、铺钉类墙面装修构造六、裱糊类墙面装修构造一、墙面装修分类墙面装修是指墙体工程完工后，在墙面上所做的装饰层。1、墙面装修的作用（1）外墙装修保护墙体外墙面改善墙体的物理性能美化建筑外立面（2）内墙装修保护墙体改善和美化室内环境2、墙面装修的分类（1）按部位分类外墙装修：要求耐腐蚀、防水、抗冻、耐温、强度高等。内墙装修：要求有一定强度、防水耐火等。（2）按装饰材料及构造做法分类类别室外装修室内装修抹灰类水泥砂浆、聚合物砂浆等水泥砂浆、聚合物砂浆等涂料类乳胶漆、聚氨酯涂料、环氧树脂涂料、氯化橡胶涂料等溶剂型涂料、石灰涂料、乳胶漆、硅藻泥、复合涂料等贴面类釉面砖、玻化砖、仿古砖、陶瓷锦砖、石材等劈离砖、玻化砖、仿古砖、陶瓷锦砖、石材等铺钉类镁铝板、不锈钢板、陶板、GRC板等金属蜂窝板、铝合金板、装饰玻璃、吸声板、木质护壁墙裱糊类——塑料壁纸、织物壁纸、金属壁纸、装饰壁纸、壁布一、墙面装修分类二、抹灰类墙面装修构造材源广、施工简单、造价较低。耐久性低、易开裂、易变色；属湿作业。1、特点2、要求（1）层次普通抹灰=底层+面层高级抹灰=底层+若干中间层+面层底层：粘结、找平作用，称打底、刮糙，5～7mm中间层：进一步找平、粘结作用，5～12mm；面层：罩面，起保护、美观作用，2～5mm。（2）厚度总厚度：抹灰层宜分层涂抹，每层厚度约为5mm～7mm。内墙抹灰，普通抹灰厚度≤18mm，高级抹灰厚度≤25mm。外墙抹灰，抹灰厚度≤20mm，勒脚和突出墙面部分抹灰厚度≤25mm。石墙抹灰，抹灰厚度≤35mm。当抹灰层总厚度大于35mm时，采取增设金属网等加强措施。（3）其他内墙抹灰前需对基层进行清洁，并根据基层材料不同，进行润湿、涂抹界面砂浆等处理。二、抹灰类墙面装修构造清洁基层润湿抹灰底层抹灰样板二、抹灰类墙面装修构造3、构造细节（1）墙面分隔线外墙抹灰要对墙面进行分格，便于施工接茬、防止抹灰层开裂，增加立面美观度。分格缝间距不宜超过3m；分格缝一般缝宽宜为10mm，深宜为5mm。分格缝可用柔性密封嵌缝材料嵌填；也可采用成品分格条，包括铝合金条、塑料条。成品分格条分格缝做法二、抹灰类墙面装修构造外墙分格缝效果二、抹灰类墙面装修构造二、抹灰类墙面装修构造（2）护角墙、柱间的阳角应在墙、柱抹灰前，用M20以上的水泥砂浆做护角。自地面开始，护角高度不宜小于1.8m，每侧宽度宜为50mm。墙面上容易被碰撞、破坏的部位，应用M20以上强度等级的水泥砂浆进行抹灰。水泥砂浆护角PVC护角金属护角建筑涂料种类较多、色彩多样、质感丰富、易于维修翻新。建筑涂料可形成坚韧的膜，质轻、与基层附着力强，对建筑物起保护作用。有些建筑涂料还具有防火、防霉、抗菌、耐候、耐污等特殊功能。1、特点建筑涂料分为：有机涂料、无机涂料、复合涂料、硅藻泥四种。2、种类乳胶漆仿石漆硅藻泥三、涂料类墙面装修构造三、涂料类墙面装修构造建筑涂料的分类、成分、品种、特点及适用范围三、涂料类墙面装修构造涂料施工主要工序：清扫基底面层→填补缝隙、局部刮腻子→磨平→第一遍满刮腻子→磨平→第二遍满刮腻子→磨平→施涂封底涂料→施涂主层涂料→第一遍罩面涂料→第二遍罩面涂料。3、构造做法砖墙基层涂料构造加气混凝土砌块基层涂料构造混凝土墙基层涂料构造三、涂料类墙面装修构造乳胶漆施工基本流程基层处理找平刮腻子涂底漆涂面漆四、贴面类墙面装修构造装饰石材：从天然岩体中开采出来，加工成块状或板状，具有装饰性的建筑石材。复合石材：用天然石材为面材，以天然石材或其他材料为基材，通过专用胶粘剂将二者粘合而成。可以节省材料、减轻自重。（2）分类及特点1、装饰石材贴面类主要包括装饰石材贴面和陶瓷墙砖贴面两大类（1）定义四、贴面类墙面装修构造复合石材天然花岗石天然大理石板石砂岩四、贴面类墙面装修构造（3）构造做法石材面板的安装方法可选择湿贴法、干粘法、干挂法。① 湿贴法采用水性胶粘剂粘贴石材形成饰面，高度不超过6m的石材墙面可采用湿贴法安装。如果石材尺寸不大，石材背面、墙面基层用水泥砂浆打底后，直接进行粘贴。如果石材重量较大，可以采用先挂板、后灌砂浆的方法。先在墙面上固定钢筋网；将石板用钢丝绑扎在钢筋网上；在石板与墙柱之间，浇30厚1：3水泥砂浆进行粘结。石材较轻——直接粘贴石材较重——先挂再粘四、贴面类墙面装修构造②干粘法采用非水性胶粘剂粘贴石材形成饰面，高度不超过8m的石材墙面可采用干粘法安装。干粘法应采用环氧树脂AB胶，将石材面板与钢构件粘结。每块板上粘结点不应少于4个，每个粘结点面积不小于40mm×40mm。粘结点中心距板边不应大于150mm，也不宜小于100mm；两粘结点中心距不应大于700mm。干粘石材墙面示意图石材板与角钢的粘结环氧树脂胶水四、贴面类墙面装修构造③ 干挂法干挂石材示意图干挂件节点示意图常见干挂件采用金属挂件将石材牢固悬挂在结构体上形成饰面，高度超过8m的石材墙面可采用干挂法安装。四、贴面类墙面装修构造干挂石材节点示例四、贴面类墙面装修构造2、陶瓷墙砖（1）定义以黏土和其他无机非金属矿物为主要原料，经成型、烧成等工序，用于建筑装饰装修的陶瓷块状材料。有瓷质和陶质两种质地。（2）分类及特点釉面砖瓷质砖劈离砖四、贴面类墙面装修构造仿古砖陶质砖瓷质砖玻化砖通体砖仿大理石砖四、贴面类墙面装修构造微晶石四、贴面类墙面装修构造（3）构造做法陶瓷墙砖的安装方法可选择湿贴法、干挂法① 湿贴法湿贴墙砖的施工流程：清洁墙体基底→刷界面剂→聚合物砂浆（根据陶瓷墙砖吸水率选择胶粘剂）→贴陶瓷墙砖(嵌缝剂填缝、修整清理)。施工顺序：应先墙面，后地面；墙面由下往上分层粘贴，先粘墙面砖，后粘阴角及阳角，最后粘顶角。基层找平后涂刮粘结材料粘贴面砖面砖填缝四、贴面类墙面装修构造陶瓷锦砖（马赛克）马赛克是由各种颜色、各种形状的小瓷片拼制而成。图案丰富、色泽稳定、耐污染、易清洁。有陶瓷马赛克、水晶（玻璃）马赛克两种。可用于墙面和地面。陶瓷马赛克水晶马赛克马赛克的粘贴四、贴面类墙面装修构造②干挂法干挂墙砖的施工流程：初排弹线分格→确定竖向龙骨位置→安装角钢固定件→安装竖向、横向龙骨→安装金属连接件→陶瓷墙砖钻孔→安装陶瓷墙砖→紧固找平。墙砖干挂件节点墙砖开槽+安装干挂件四、贴面类墙面装修构造③ 其他粘贴外墙面砖时应设伸缩缝。伸缩缝间距不宜大于6m，宽度宜为20mm。采用柔性防水材料嵌填。外墙面砖受环境影响较大，必须留缝。缝的宽度不应小于5mm，缝深不宜大于3mm，也可为平缝。内墙面砖受环境影响较小，可留密缝。外墙留缝内墙留缝面砖墙面阴阳角做法五、铺钉类墙面装修构造1、定义将骨架固定在墙面上，再将各类板材固定在骨架上，形成的墙面装饰。2、分类骨架：有木骨架和金属类骨架。骨架一般含竖筋和横档，固定于墙上。面板：有金属装饰板、装饰吸声板、GRG（GRC）挂板、陶板（棍）、护墙板等。护墙板金属装饰板装饰吸声板GRG挂板GRC挂板陶板五、铺钉类墙面装修构造3、构造做法（1）金属装饰板金属装饰板包括铝合金装饰板、钢板、镁铝板、不锈钢装饰板、金属蜂窝板、搪瓷钢板。施工顺序：校对、调整施工图→测量放线→角钢固定件安装→龙骨、挂钩安装→搪瓷钢板安装→清洁→验收。搪瓷钢板接缝节点骨架安装搪瓷钢板面板挂装五、铺钉类墙面装修构造（2） 装饰吸声板装饰吸声板包括织物吸声板(软包)、木质吸声板、穿孔石膏板、木丝板、聚酯纤维吸声板。带岩棉吸声板吸声板节点图五、铺钉类墙面装修构造（3）GRG（GRC）挂板GRG是玻璃纤维加强石膏板，强度高、质量轻、装饰效果佳、防火防水、环保、声学性能良好，常用于室内。GRC是玻璃纤维增强水泥板，耐冲击、强度高、耐久性好、阻燃、环保，常用于室外。施工顺序：放样→板材安装→机电预留孔位→批嵌涂料饰面。GRG板阳角节点GRC板外墙安装效果五、铺钉类墙面装修构造（4） 陶板陶板、陶棍是以天然陶土为原料，添加石英、长石及色料等成分，经过高压成型、低温干燥及1200℃的高温烧制而成。施工顺序放线→安装角钢固定件→安装竖向龙骨→安装金属横粱→安装陶板→墙面清洗。陶板、陶棍陶板安装五、铺钉类墙面装修构造（5） 护墙板护墙板是在墙的四周距地一定高度范围之内用装饰面板、木线条等材料制作。除具有一定的装饰目的外，也具有避免墙体污浊或损坏的作用。护墙板有干挂式和钉粘式两种安装做法。护墙板骨架安装护墙板干挂示意护墙板安装效果五、铺钉类墙面装修构造1、定义裱糊类墙面一般指壁纸、壁布。是以纸或布为基材，上面覆有各种色彩或图案的装饰面层，用于室内墙面、吊顶装饰的一种饰面材料。2、特点品种多样、色彩图案丰富、质轻美观、装饰效果好、施工效率高。吸声、保温、防潮、抗静电。经防火处理过的壁纸和壁布还具备防火功能。纸质壁纸PVC壁纸石英壁纸织物壁纸锦缎壁纸无纺布壁纸六、裱糊类墙面装修构造六、裱糊类墙面装修构造3、构造特点壁纸（布）在不同基层上的构造层次：六、裱糊类墙面装修构造壁纸粘贴常见施工流程六、裱糊类墙面装修构造壁纸粘贴常见工具
