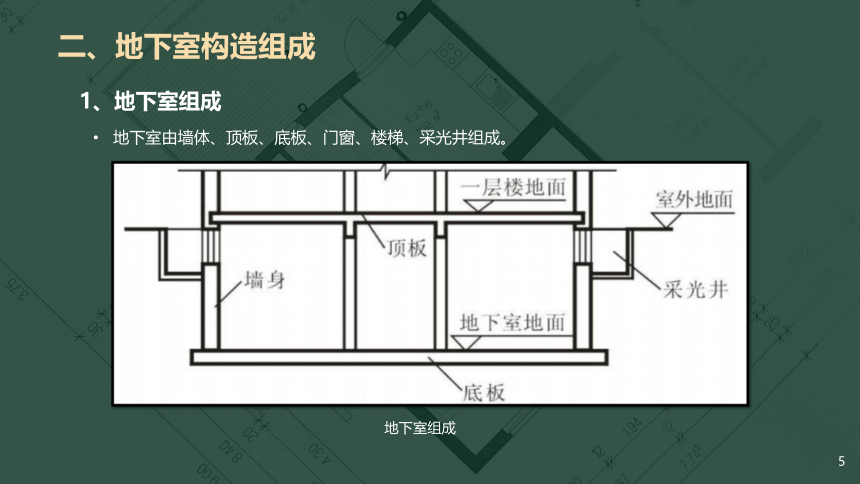

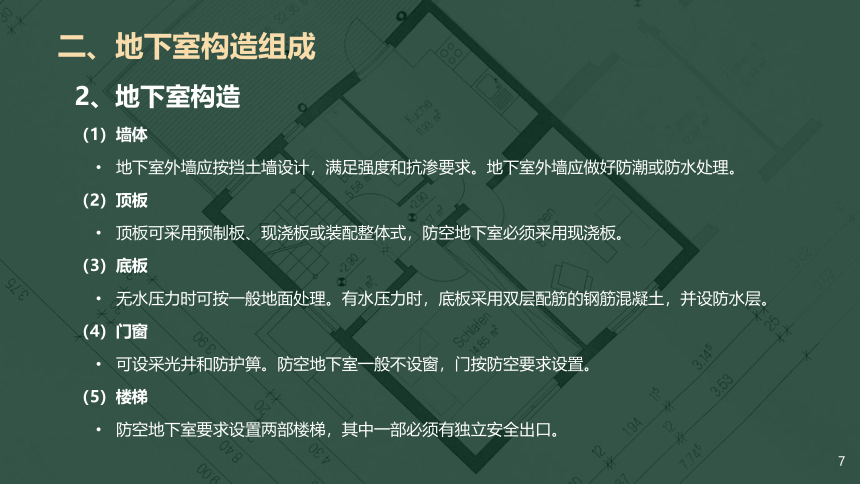

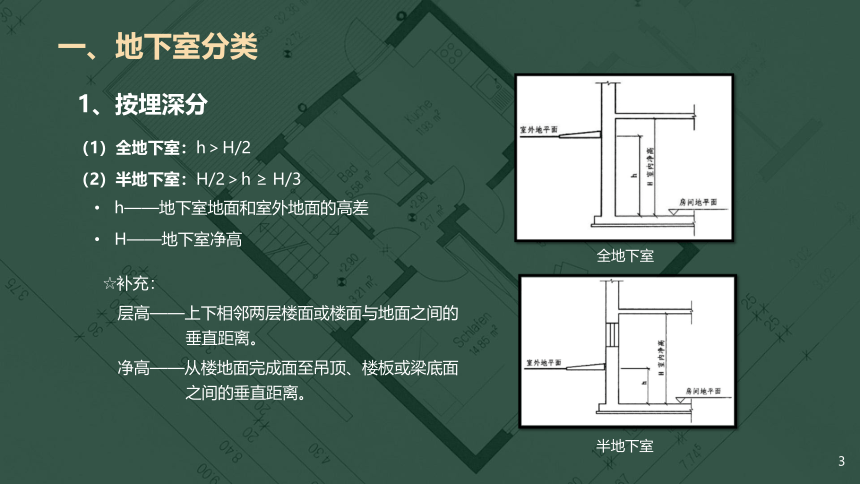

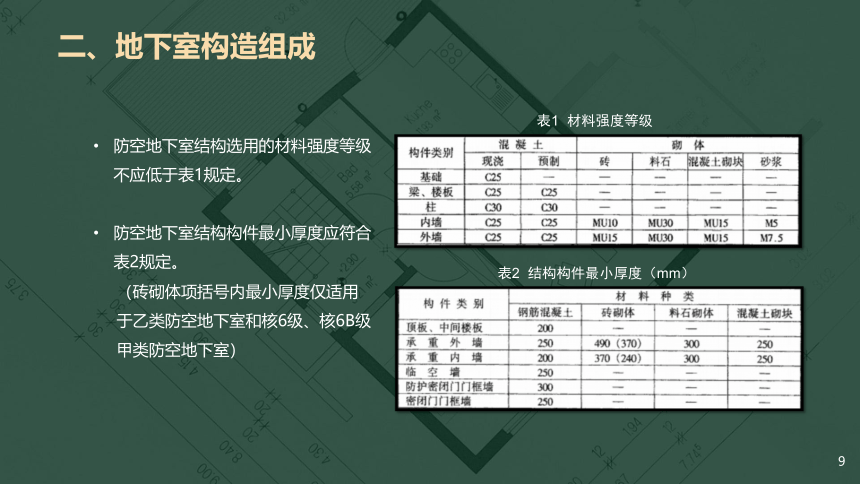

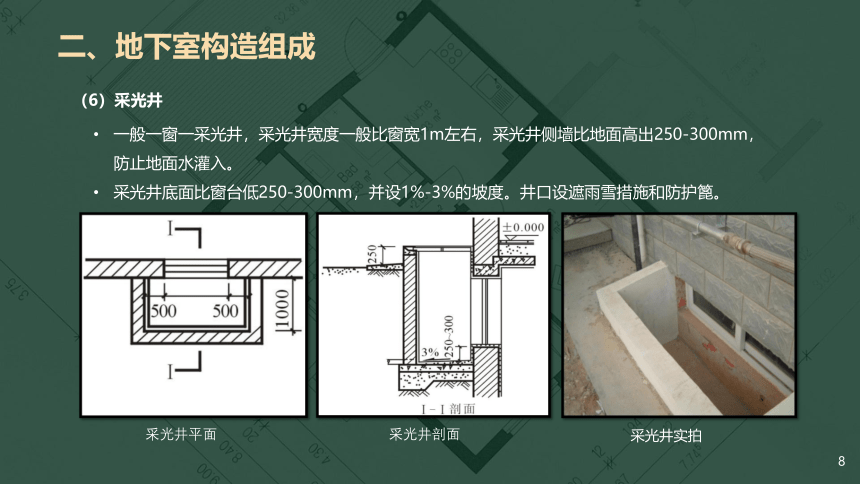

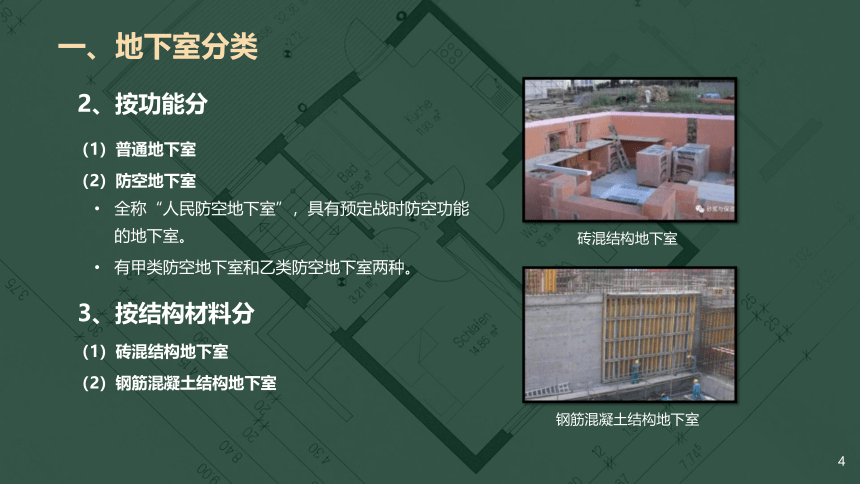

第九章基础知识1基础构造知识2地下室构造知识2地下室构造一、地下室分类二、地下室构造组成三、地下室防潮构造四、地下室防水构造一、地下室分类1、按埋深分全地下室半地下室☆补充：层高——上下相邻两层楼面或楼面与地面之间的垂直距离。净高——从楼地面完成面至吊顶、楼板或梁底面之间的垂直距离。（1）全地下室：h＞H/2（2）半地下室：H/2＞h ≥ H/3h——地下室地面和室外地面的高差H——地下室净高一、地下室分类2、按功能分（1）普通地下室（2）防空地下室全称“人民防空地下室”，具有预定战时防空功能的地下室。有甲类防空地下室和乙类防空地下室两种。砖混结构地下室钢筋混凝土结构地下室3、按结构材料分（1）砖混结构地下室（2）钢筋混凝土结构地下室二、地下室构造组成1、地下室组成地下室由墙体、顶板、底板、门窗、楼梯、采光井组成。地下室组成二、地下室构造组成2、地下室构造（1）墙体地下室外墙应按挡土墙设计，满足强度和抗渗要求。地下室外墙应做好防潮或防水处理。（2）顶板顶板可采用预制板、现浇板或装配整体式，防空地下室必须采用现浇板。（3）底板无水压力时可按一般地面处理。有水压力时，底板采用双层配筋的钢筋混凝土，并设防水层。（4）门窗可设采光井和防护箅。防空地下室一般不设窗，门按防空要求设置。（5）楼梯防空地下室要求设置两部楼梯，其中一部必须有独立安全出口。二、地下室构造组成（6）采光井一般一窗一采光井，采光井宽度一般比窗宽1m左右，采光井侧墙比地面高出250-300mm，防止地面水灌入。采光井底面比窗台低250-300mm，并设1%-3%的坡度。井口设遮雨雪措施和防护篦。采光井平面采光井剖面采光井实拍防空地下室结构选用的材料强度等级不应低于表1规定。防空地下室结构构件最小厚度应符合表2规定。表1材料强度等级（砖砌体项括号内最小厚度仅适用于乙类防空地下室和核6级、核6B级甲类防空地下室）表2结构构件最小厚度（mm）二、地下室构造组成三、地下室防潮构造地下室顶板和底板的中间位置，应设置水平防潮层，和外墙表面的垂直防潮层连成一个整体。1、适用范围2、底板和顶板防潮地坪防潮地下室底板防潮当地下室高于地下水的常年水位和最高水位时，由于地下水不会直接侵入地下室，墙和底板仅受土层中毛细水和地表水下渗而形成的无压水影响，只需做防潮处理。三、地下室防潮构造3、外墙防潮墙身防潮地下室墙身防潮防潮做法：先在外墙表面抹一层20mm厚1：2.5的水泥砂浆找平层（向上高出散水300mm以上，向下低于地下室地坪标高附近的水平防潮层以下250mm），再涂一道冷底子油和两道热沥青至散水底；然后在外侧回填低渗透性土壤隔水。地下室的所有墙体都应设两道水平防潮层，一道设在地下室地坪附近，另一道设在室外地坪以上150～200mm处。地下室若为钢筋混凝土结构，可不做防潮。三、地下室防潮构造常用材料：冷底子油三、地下室防潮构造常用材料：沥青四、地下室防水构造1、防水等级防水等级防水标准适用范围一级不允许渗水，结构表面无湿渍人员长期停留的场所；因有少量湿渍会使物品变质、失效的贮物场所及严重影响设备正常运转和危及工程安全运营的部位；极重要的战备工程、地铁车站二级不允许漏水，结构表面可有少量湿渍；工业与民用建筑：总湿渍面积不大于总防水面积(包括顶板、墙面、地面)的1/1000；任意100m2防水面积的湿渍不超过2处，单个湿渍最大面积不大于O.1m2；（略）人员经常活动的场所；在有少量湿渍的情况下不会使物品变质、失效的贮物场所及基本不影响设备正常运转和工程安全运营的部位；重要的战备工程三级有少量漏水点，不得有线流和漏泥砂；任意100m2防水面积上的漏水或湿渍点数不超过7处，单个漏水点最大漏水量不大于2. 5L/d，单个湿渍最大面积不大于0. 3m2人员临时活动的场所；一般战备工程四级有漏水点，不得有线流和漏泥砂；整个工程平均漏水量不大于2L/(m2 d)；任意100m2防水面积上的平均漏水量不大于4L/(m2 d)。对渗漏水无严格要求的工程根据《地下工程防水技术规范》（GB 50108——2008）规定，地下工程的防水等级划分如下：四、地下室防水构造2、适用范围当地下室地坪低于地下水最高水位，或地下室周围土层属弱透水性土，存在滞水可能，应采取防水处理。3、防水种类地下工程常用防水措施有：卷材防水、混凝土构件自防水、涂料防水等。防水方式的选择应根据地下室的使用功能、结构形式、环境条件等因素合理确定。（1）卷材防水卷材防水层宜用于经常处在地下水环境、且受侵蚀性介质作用或受振动作用的地下工程。卷材防水有两种：外防水和内防水。外防水法还分为“外防外贴法”和“外防内贴法”两种，一般情况下大多采用外贴法。四、地下室防水构造卷材外防水做法（以外防外贴为例）：浇筑垫层（强度≥c15，厚度≥100mm），垫层找平后铺卷材。浇筑细石混凝土保护层（厚度≥50mm），再进行地下室底板施工；地下室外墙完工后，迎水面用水泥砂浆找平，然后铺贴立面卷材。卷材要高出最高水位500-1000mm，其上用一层油毡贴至室外地坪以上≥500mm。外面砌半砖保护墙一道，保护墙外0.8m范围内采用灰土、粘土、亚粘土、黄土回填。（a）卷材外防水（b）墙身防水层收头四、地下室防水构造卷材内防水做法：地下室底板和墙体为完成状态，先铺地下室外墙内立面，然后铺地下室底板上表面。外墙内立面铺贴卷材时，应在转角处先铺一层加强层，然后再大面积铺贴，卷材铺贴完在内侧砌一堵保护墙。底板表面铺贴卷材前，应先在垫层上用1:3水泥砂浆找平，然后涂刷基层处理剂，再铺贴卷材，完工后在上面浇筑一层混凝土保护层，再做面层。地下室迎水面外侧应回填隔水层和滤水层，并分层夯实。卷材内防水四、地下室防水构造常见防水卷材及施工：四、地下室防水构造（2）混凝土构件自防水当地下室的墙和底板均采用钢筋混凝土时，通过调整混凝土的配合比或在混凝土中掺入外加剂等手段，改善混凝土的密实性，提高混凝土的抗渗性能，使得地下室结构构件的承重、围护、防水功能三合一。为防止地下水对钢筋混凝土构件的侵蚀，在混凝土墙外侧还应抹水泥砂浆找平，然后涂刷冷底子油一道、热沥青两道。构件自防水四、地下室防水构造（3）涂料防水将防水涂料涂刷在地下室结构表面达到防水目的，一般为多层敷设，达到厚度要求。施工前，基层要无浮浆、无水珠、无渗水；阴阳角应做成圆弧；阴阳角、预埋件、穿墙管等处须进行密封或加强处理。每涂一层防水涂料要等待前一层涂料实干后进行。防水涂料施工完应及时做保护层。涂料防水卷材防水构造-砖墙保护摘自10J301《地下建筑防水构造》卷材防水构造-砖墙保护摘自10J301《地下建筑防水构造》
