(共46张PPT)

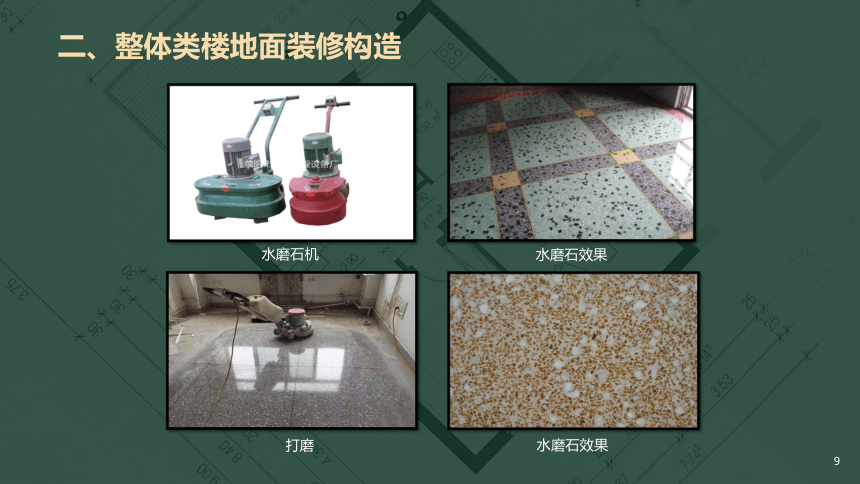

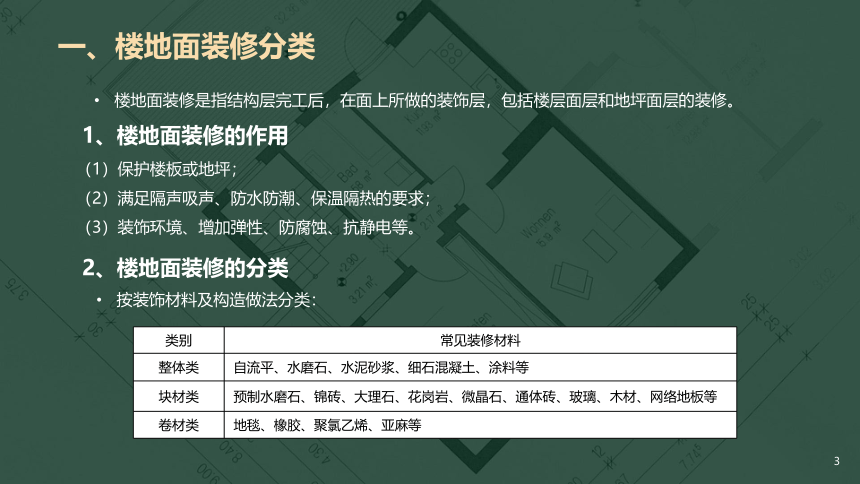

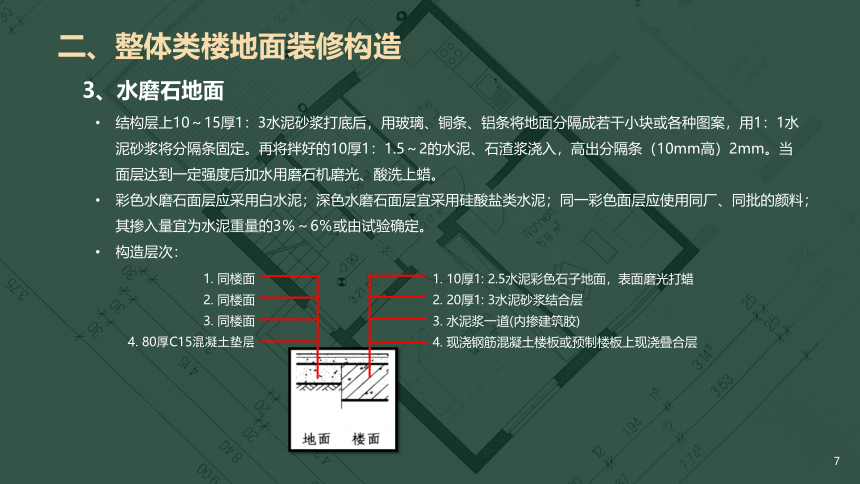

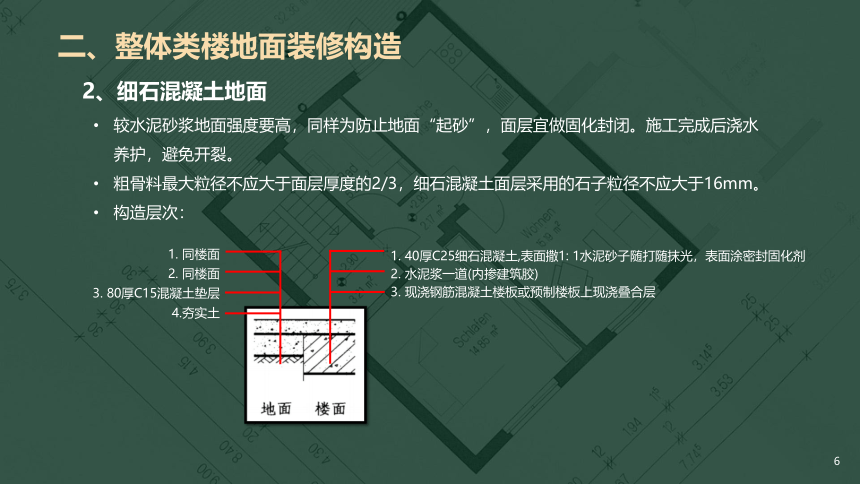

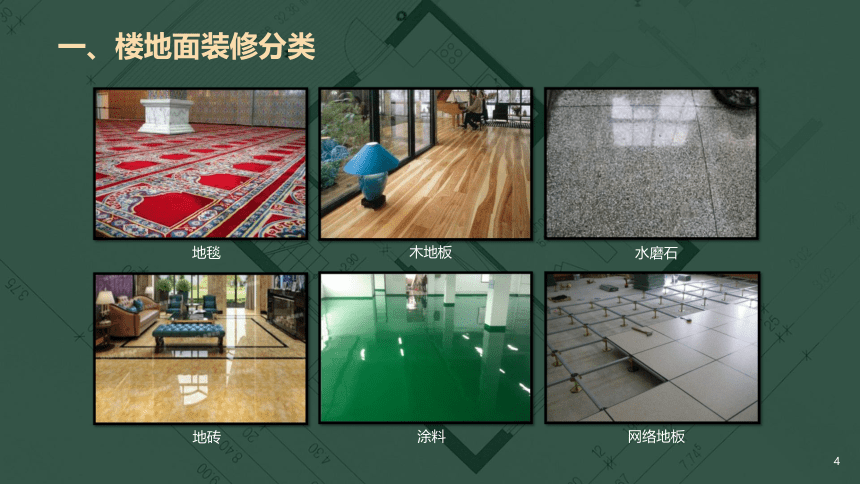

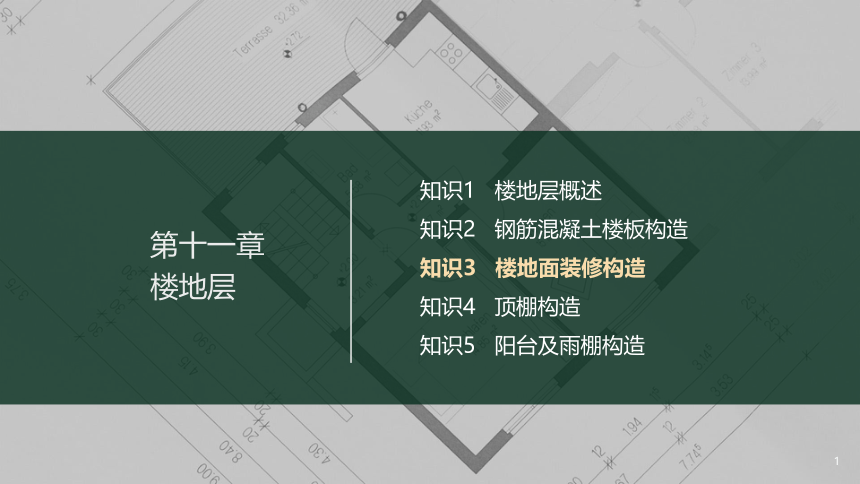

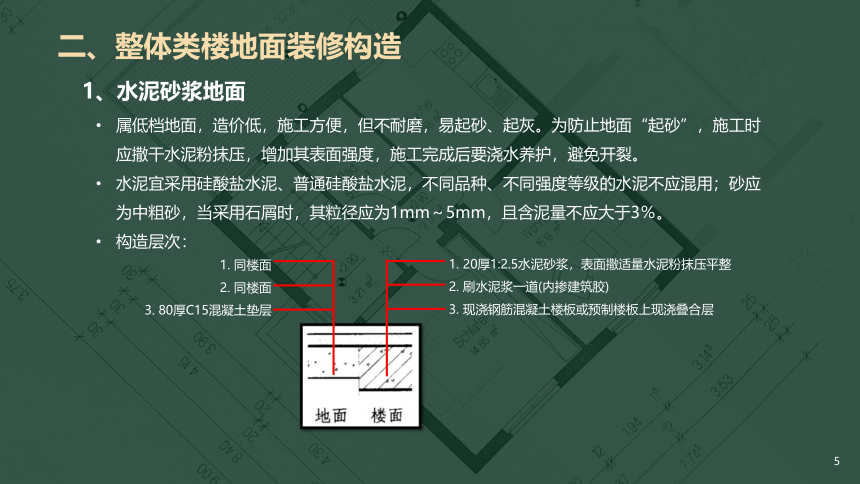

第十一章楼地层知识1楼地层概述知识2钢筋混凝土楼板构造知识3楼地面装修构造知识4顶棚构造知识5阳台及雨棚构造知识3楼地面装修构造、楼地面装修分类、整体类楼地面装修构造、块材类楼地面装修构造、卷材类楼地面装修构造、楼地面的细部构造一、楼地面装修分类楼地面装修是指结构层完工后，在面上所做的装饰层，包括楼层面层和地坪面层的装修。1、楼地面装修的作用（1）保护楼板或地坪；（2）满足隔声吸声、防水防潮、保温隔热的要求；（3）装饰环境、增加弹性、防腐蚀、抗静电等。2、楼地面装修的分类按装饰材料及构造做法分类：类别常见装修材料整体类自流平、水磨石、水泥砂浆、细石混凝土、涂料等块材类预制水磨石、锦砖、大理石、花岗岩、微晶石、通体砖、玻璃、木材、网络地板等卷材类地毯、橡胶、聚氯乙烯、亚麻等一、楼地面装修分类地毯木地板水磨石地砖涂料网络地板二、整体类楼地面装修构造1、水泥砂浆地面属低档地面，造价低，施工方便，但不耐磨，易起砂、起灰。为防止地面“起砂”，施工时应撒干水泥粉抹压，增加其表面强度，施工完成后要浇水养护，避免开裂。水泥宜采用硅酸盐水泥、普通硅酸盐水泥，不同品种、不同强度等级的水泥不应混用；砂应为中粗砂，当采用石屑时，其粒径应为1mm～5mm，且含泥量不应大于3％。构造层次：1.同楼面2.同楼面3. 80厚C15混凝土垫层1. 20厚1:2.5水泥砂浆，表面撒适量水泥粉抹压平整2.刷水泥浆一道(内掺建筑胶)3.现浇钢筋混凝土楼板或预制楼板上现浇叠合层二、整体类楼地面装修构造2、细石混凝土地面较水泥砂浆地面强度要高，同样为防止地面“起砂”，面层宜做固化封闭。施工完成后浇水养护，避免开裂。粗骨料最大粒径不应大于面层厚度的2/3，细石混凝土面层采用的石子粒径不应大于16mm。构造层次：1.同楼面2.同楼面3. 80厚C15混凝土垫层4.夯实土1. 40厚C25细石混凝土,表面撒1: 1水泥砂子随打随抹光，表面涂密封固化剂2.水泥浆一道(内掺建筑胶)3.现浇钢筋混凝土楼板或预制楼板上现浇叠合层二、整体类楼地面装修构造3、水磨石地面结构层上10～15厚1：3水泥砂浆打底后，用玻璃、铜条、铝条将地面分隔成若干小块或各种图案，用1：1水泥砂浆将分隔条固定。再将拌好的10厚1：1.5～2的水泥、石渣浆浇入，高出分隔条（10mm高）2mm。当面层达到一定强度后加水用磨石机磨光、酸洗上蜡。彩色水磨石面层应采用白水泥；深色水磨石面层宜采用硅酸盐类水泥；同一彩色面层应使用同厂、同批的颜料；其掺入量宜为水泥重量的3％～6％或由试验确定。构造层次：1.同楼面2.同楼面3.同楼面4.80厚C15混凝土垫层1. 10厚1: 2.5水泥彩色石子地面，表面磨光打蜡2. 20厚1: 3水泥砂浆结合层3.水泥浆一道(内掺建筑胶)4.现浇钢筋混凝土楼板或预制楼板上现浇叠合层二、整体类楼地面装修构造水磨石石渣固定分隔条水磨石分隔铜条铺石渣浆二、整体类楼地面装修构造水磨石机打磨水磨石效果水磨石效果二、整体类楼地面装修构造4、自流平地面在基层上采用具有自动流平或稍加辅助流平功能的材料，经现场搅拌后摊铺形成面层。包括水泥基自流平、石膏基自流平、聚氨酯自流平、环氧树脂自流平等。二、整体类楼地面装修构造自流平地面适用于停车库、食品加工、洁净厂房、实验室、学校餐厅、办公室、医院等。水泥基自流平地面一般由基层、自流平界面剂、面层水泥基自流平砂浆、罩面涂层组成。构造层次：1. 5厚水泥基自流平面层2.打底料一道3. 40厚C25细石混凝土，强度达标后表面打磨或喷砂4.水泥浆一道(内掺建筑胶)5.现浇钢筋混凝土楼板或预制楼板上现浇叠合层1.同楼面2.同楼面3.同楼面4.同楼面5.80厚C15混凝土垫层水泥基自流平地面自流平地面施工步骤（一）二、整体类楼地面装修构造自流平地面施工步骤（二）二、整体类楼地面装修构造自流平地面施工步骤（三）二、整体类楼地面装修构造二、整体类楼地面装修构造自流平地面施工步骤（四）自流平地面效果三、块材类楼地面装修构造1、石材类地面石材分天然和人造两种。天然石材从天然岩体中开采，人造石材是以石渣为骨料添加粘结料制成。（１）石材分类三、块材类楼地面装修构造（２）构造做法工艺流程：基层清理→垫层找平→弹线→铺砌控制板块→素水泥浆打底→铺1 : 3干硬性水泥砂浆摊平→素水泥浆背抹→铺装调平→擦缝养护。石材地面铺装应在顶棚、墙面抹灰后进行，先铺地面后安装踢脚。构造层次：三、块材类楼地面装修构造大理石地面砂岩地面青石地面花岗岩地面三、块材类楼地面装修构造定位放线铺设标高控制打底、铺砂浆石材背面抹砂浆铺装调平擦缝打磨抛光石材地面施工流程三、块材类楼地面装修构造地砖主要包括陶瓷地砖、锦砖、劈离砖、玻化砖、抛光砖、仿古砖。2、地砖类地面仿古砖玻化砖玻化砖通体砖锦砖地面劈离砖陶瓷地砖三、块材类楼地面装修构造（１）地砖分类三、块材类楼地面装修构造地砖分类三、块材类楼地面装修构造（２）构造做法地砖铺贴工艺流程：基层清理→放线控制铺设高度→素水泥浆打底→20厚左右1 : 3干硬性水泥砂浆摊平→素水泥浆背抹→铺装调平→擦缝养护。地砖在铺贴前应充分泡水，一般为2～３h，阴干备用（吸水率小于2%的地砖不用浸水）。有地漏和排水孔的部位应做坡度，一般为1.0%~2.0%。构造层次：三、块材类楼地面装修构造陶瓷地砖施工过程：打底、铺砂浆瓷砖背面抹砂浆铺装、调平地漏处设坡3、木地板有天然纹理，弹性好、脚感舒适。但易虫蛀、易燃，要注意防蛀、防腐、防火和通风。（１）木地板分类三、块材类楼地面装修构造三、块材类楼地面装修构造木地板分类（续表）：三、块材类楼地面装修构造实木地板实木复合地板三、块材类楼地面装修构造软木地板强化地板三、块材类楼地面装修构造（２）木地板常见规格（３）木地板拼接样式三、块材类楼地面装修构造（４）木地板构造层次三、块材类楼地面装修构造（5）木地板安装木地板的安装有平铺和架空两种。一般实木地板用架空方式安装，强化木地板用平铺方式安装。木地板的固定有钉子固定、胶粘、锁扣（无须打胶）三种方式。架空式实木地板在铺装过程中应根据使用地区在架空层放置驱虫药剂或樟木碎块以起到驱虫效果。当木地板有防火要求时，应对木地板及龙骨进行防火处理 。企口型接口——可钉、可胶锁扣型接口——无须钉胶三、块材类楼地面装修构造实木地板与木龙骨用地板钉钉牢。钉子从地板企口凸槽处斜向钉入木地板内 。复合木地板的厚度8mm-25mm不等，厚度在7mm-15mm时可用平铺法，在地面上铺设防潮垫后直接铺设木地板。较厚的复合木地板可采用架空法铺设。企口型复合木地板铺设时应采用配套专用胶。锁扣型复合木地板直接采用斜插式安装。铺设地板时短向接缝应错开，错开不小于300mm。地板周边与墙体间留5-10mm伸缩缝隙。强化地板及软木地板的错缝拼接要求、用胶要求、与四周墙体留缝要求均同复合木地板。铺设防潮膜侧面敲击卡紧地板接口、四周插入木块保持缝隙强化地板平铺安装三、块材类楼地面装修构造实木地板架空安装铺设龙骨、找平防潮、驱虫铺防潮垫、固定地板地板四周插入木块保持缝隙踢脚线遮住缝隙压条三、块材类楼地面装修构造4、网络地板网络地板又称布线地板，是一种为适应现代化办公，便于网络布线的专用地板。（１）分类网络地板支架支架节点三、块材类楼地面装修构造（２） 构造做法网络地板在铺设前必须将吊顶、墙面等工作完成。施工流程：清洁地面→画线定位→安放支架→调整水平→铺放网络地板→切割收边→清扫表面→铺设面层。构造层次：三、块材类楼地面装修构造网络地板构造有保温、吸声、隔声，抑尘等作用，质地柔软、脚感舒适，图案色彩丰富，属于高级地面装饰材料。适用于宾馆、写字楼等大型公共建筑及民用住宅等。按材质可以分为天然纤维地毯、合成纤维地毯、混纺地毯、塑料地毯。天然纤维地毯：主要来自植物或动物，如棉、麻、丝、毛等。合成纤维地毯：即化纤地毯，是以丙纶、晴纶(聚丙烯睛)纤维为原料，经机织法制成面层，再与麻布底层加工制成地毯。品质与触感极似羊毛，耐磨而富弹性，经过特殊处理，可具有防污、防静电、防虫等特点。混纺地毯：毛纤维和合成纤维混纺。如在纯羊毛纤维中加入20%的尼龙纤维，耐磨性可以提高5倍。也可以和其它合成纤维混纺。１、地毯（１）分类四、卷材类楼地面装修构造（２）地毯规格化纤地毯羊毛地毯四、卷材类楼地面装修构造四、卷材类楼地面装修构造（3）构造做法构造层次:四、卷材类楼地面装修构造满铺地毯施工流程：基层处理→钉木卡条（倒刺板）→铺弹性衬垫→裁剪地毯→铺地毯→接缝粘合（胶带或缝合）→毯边收口→修整、清理。基层处理弹性衬垫裁剪地毯铺设地毯接缝粘合边缘收口收口条安装效果图四、卷材类楼地面装修构造2、弹性地面（１）分类四、卷材类楼地面装修构造PVC地板橡胶地板亚麻地板PVC地板四、卷材类楼地面装修构造（２）弹性地板常用规格（３）构造层次卷材规格: 1.2m~2m(宽) x 16m~25m(长)。片材尺寸: 300x300/ 608x608/ 152x914/ 457x914/ 304x609/ 457x457等。四、卷材类楼地面装修构造（４）施工流程地坪检测：施工温度在５℃~３０℃ ，湿度在２０％~７５％，基层强度不低于Ｃ２０。地坪预处理：地表处理，要求平整、干净、坚固、清洁、无裂缝。预铺及裁割：地材现场放置４８ｈ，用专用修边器切割，搭接处采用重叠切割。粘贴：采用专用胶粘剂，用刮胶板刮于地坪上进行粘贴。排气、滚压：先用软木块推压地表排气，再用钢压辊滚压地板，修整边缘，擦除多余胶粘剂。聚氯乙烯地板，24h后再进行开槽和焊缝。清洁、保养：定期清洁保养，避免锐器刮损和强酸碱腐蚀。弹性地材热焊示意图五、楼地面的细部构造1、楼地面防水构造厕所、浴室等有水楼地面应采取防水防滑、排水措施，并设坡度坡向地漏。有防水要求的楼地面应低于相邻楼地面15mm。有水楼地面的防水层沿墙面翻起高度不宜小于250mm；遇门洞口处防水层向外水平延展，延展宽度不小于500mm，向外两侧延展宽度不宜小于200mm。２、地面防潮构造防止基土中毛细管水上升的受潮，一般采用混凝土类地面垫层或防潮层；防止地面结露一般采用加强通风、做架空地面，或采用吸湿性和热惰性大的面层材料等措施。有水楼地面设高差及门槛五、楼地面的细部构造３、管道穿楼板防水构造管道穿过楼板，应设置金属或塑料套管。套管顶部应高出装饰地面20mm；安装在卫生间及厨房等有水房间的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平。套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。管道的接口不得设在套管内。管道穿有水楼板构造做法管道穿无水楼板管道穿有水楼板
