资源简介

(共23张PPT)

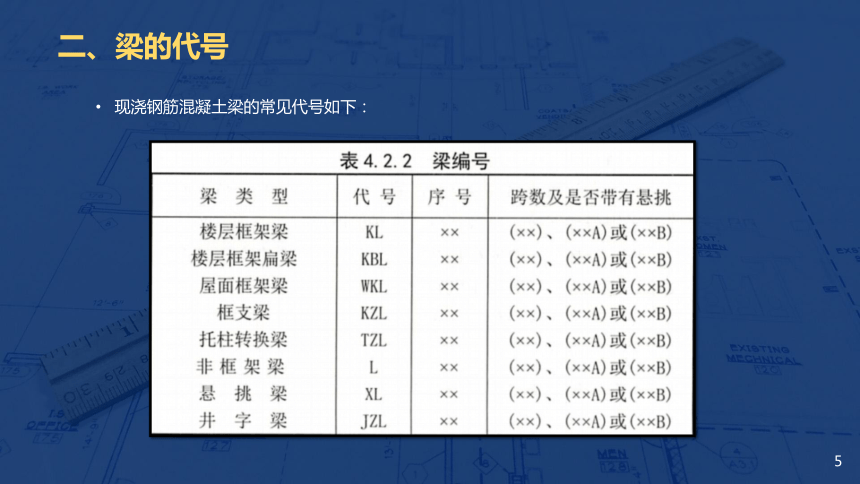

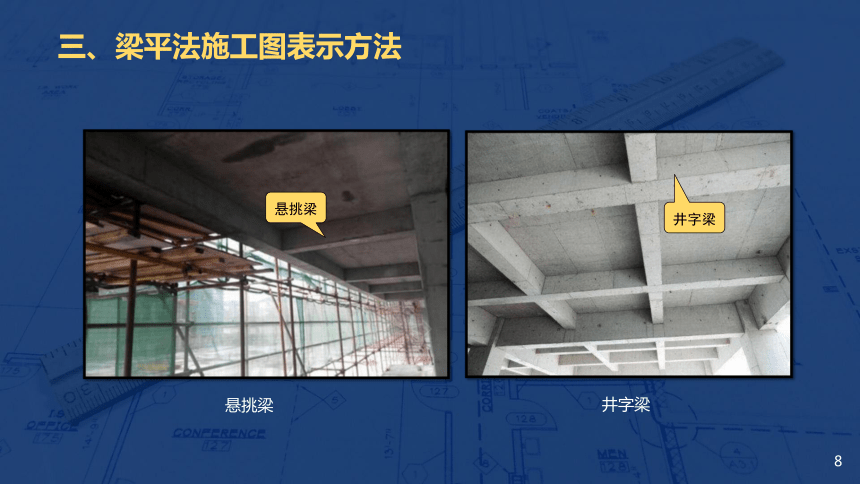

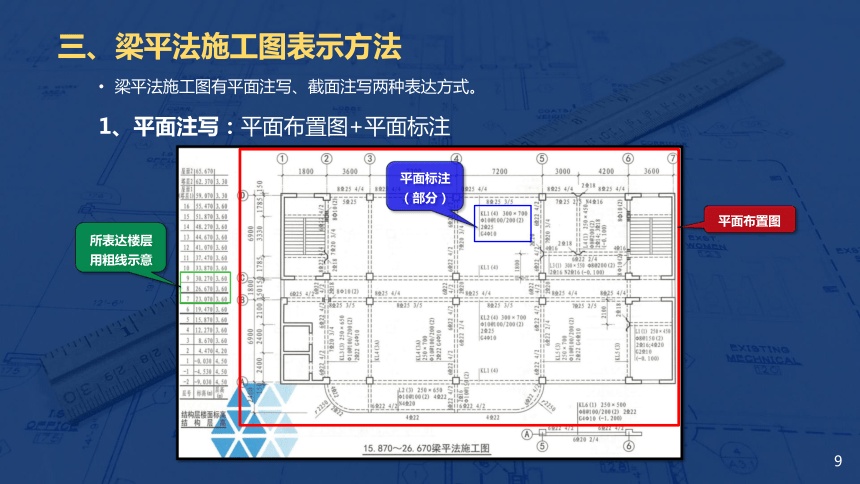

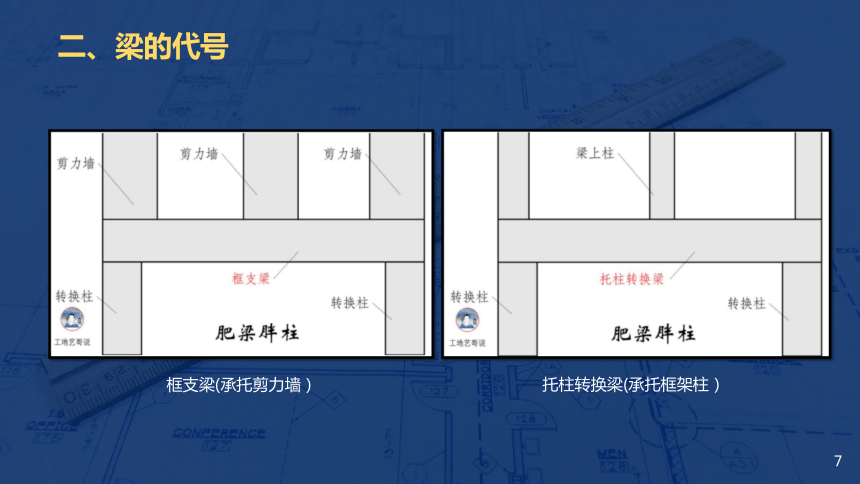

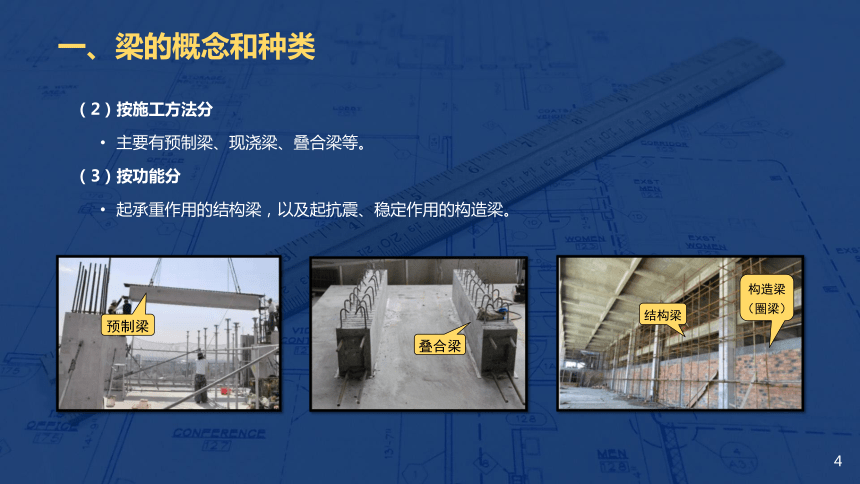

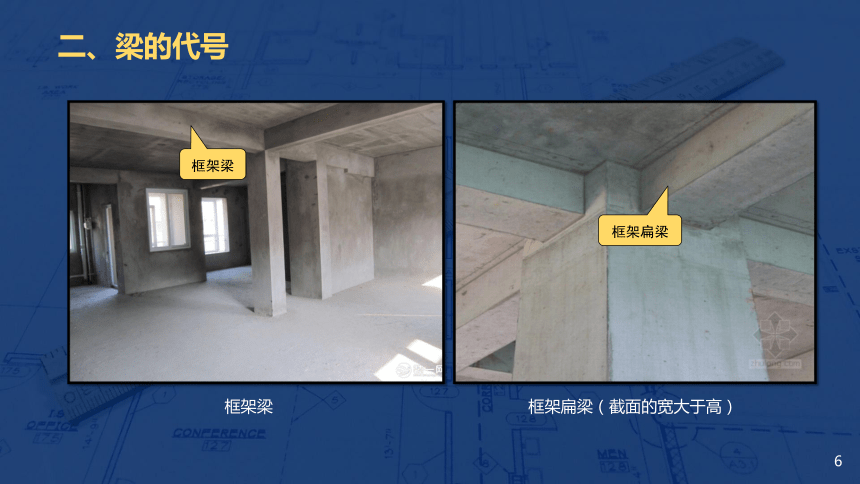

第七章结构施工图知识1结构施工图概述知识2基础施工图识读知识3板施工图识读知识4柱施工图识读知识5墙施工图识读知识6梁施工图识读知识7楼梯施工图识读知识6梁施工图识读一、梁的概念和种类二、梁的代号三、梁平法施工图表示方法1、梁的概念梁是将上部板荷载传递给下方墙或柱的水平承重构件。2、梁的种类（1）按材料分主要有木梁、钢筋混凝土梁、钢梁等。 （本章节主要介绍现浇钢筋混凝土梁）木梁钢梁钢筋混凝土梁一、梁的概念和种类一、梁的概念和种类结构梁构造梁（圈梁）叠合梁预制梁（2）按施工方法分主要有预制梁、现浇梁、叠合梁等。（3）按功能分起承重作用的结构梁，以及起抗震、稳定作用的构造梁。现浇钢筋混凝土梁的常见代号如下：二、梁的代号框架扁梁（截面的宽大于高）框架梁框架扁梁框架梁二、梁的代号托柱转换梁(承托框架柱）框支梁(承托剪力墙）二、梁的代号井字梁悬挑梁悬挑梁井字梁三、梁平法施工图表示方法三、梁平法施工图表示方法平面布置图所表达楼层用粗线示意平面标注（部分）梁平法施工图有平面注写、截面注写两种表达方式。1、平面注写：平面布置图+平面标注三、梁平法施工图表示方法平面标注内容：集中标注+原位标注（优先）集中标注原位标注（1）集中标注：含5项必注值+1项选注值必须标注可选标注三、梁平法施工图表示方法三、梁平法施工图表示方法（1）集中标注梁编号KL：框架梁2：编号（2）：两跨（A）：一端有悬挑（B）：两端有悬挑梁截面尺寸等截面梁：b×h300×650：宽×高变截面梁：b×h1/h2（宽×根部高/端部高）加腋梁：1.竖向加腋梁：b×hYc1×c2（宽×高 加腋 腋长×腋高）2.水平加腋梁：b×hPYc1×c2（宽×高 水平加腋 腋长×腋宽）三、梁平法施工图表示方法梁箍筋A8：箍筋为直径8mm的HPB300筋@100/200（2）：相邻箍筋中心间距加密区100/非加密区200（均为双肢箍）13A10@150（4）/200（2）：箍筋为直径10mm的HPB300筋，梁两端加密区各有13个间距150的四肢箍，跨中非加密区为间距200的双肢箍。（1）集中标注三、梁平法施工图表示方法箍筋加密区与非加密区：三、梁平法施工图表示方法梁上部通长筋或架立筋2C25：梁的上部配置2C25的通长筋。（1）集中标注三、梁平法施工图表示方法梁上部通长筋或架立筋1、2C25+（2A12）：梁的上部配置2C25的通长筋和2A12的架立筋。“+”前面的放角部，后面的放中间。（四肢箍）2、2C25；4C28：梁的上部配置2C25的通长筋，梁的下部配置4C28的通长筋。问：2C25+2A12如何配置？2C252A124C28梁上部通长筋或架立筋：三、梁平法施工图表示方法梁侧面纵向构造筋或受扭筋G4A10：梁的两侧共配置4A10的构造筋（腰筋），每侧2根。N6C14：梁的两侧共配置6C14的受扭筋，每侧3根。梁侧面纵向构造筋和拉筋规定1.当梁腹板高度hw≥450mm时，在梁的两个侧面应沿高度配置纵向构造钢筋；纵向构造钢筋间距a≤200。2.当梁宽≤350时拉筋直径为6，梁宽>350时拉筋直径为8，拉筋间距为非加密区箍筋间距的2倍。（1）集中标注三、梁平法施工图表示方法梁顶面标高高差（－0.100）：该梁的顶面标高比所在结构层楼面标高低0.1m。该标注值为正值时，表示梁的顶面高于所在结构层的楼面标高。无高差时不注。（1）集中标注三、梁平法施工图表示方法梁代号梁顶相对标高截面尺寸箍筋构造筋上部通长筋或架立筋（1）集中标注集中标注=5项必注值+1项选注值三、梁平法施工图表示方法上部纵筋下部纵筋包含集中标注支座另一侧省去不注支座上部纵筋2C25+2C22：梁的支座上部配有4根纵筋，2C25放在角部，2C22放在中间。6C25 4/2：梁的支座上部配有6根纵筋，分两排，第一排4根，第二排2根。支座上部的原位标注包含了集中标注的上部通长筋。当梁中间支座两边的上部纵筋相同时，可只在一边标注配筋值，另一边省去不注。支座下部纵筋6C25 2/4：梁的下部配有6根纵筋，分两排，第一排2根，第二排4根，全部伸入支座。2C25+3C22（-3）/5C25：梁的下部配有两排纵筋，第一排5根，2C25放在角部（伸入支座），3C22放在中间（不伸入支座）；第二排5C25，全部伸入支座。集中标注中若包含下部通长筋，则不需在梁下部重复做原位标注。（2）原位标注：含支座上部纵筋+下部纵筋三、梁平法施工图表示方法再看原位标注先看集中标注不同位置断面图梁 截 面 图三、梁平法施工图表示方法附加箍筋附加箍筋或吊筋吊筋2B18：主梁上配有总共2根B18的吊筋。附加箍筋8A8（2）：主梁上配有总共8根A8的附加箍筋，双肢箍，次梁搭接处两侧各4根。吊筋附加箍筋或吊筋：梁平面布置图所表达楼层用粗线示意梁截面图截面注写规定1.在不同编号的梁中各选择一根进行标注。2.在断面上注写尺寸及配筋，表达形式与平面注写相同。3.截面注写方式可单独使用，也可与平面注写方式结合使用，多用于非框架梁的表达。2、截面注写：平面布置图+截面配筋详图三、梁平法施工图表示方法

展开更多......
