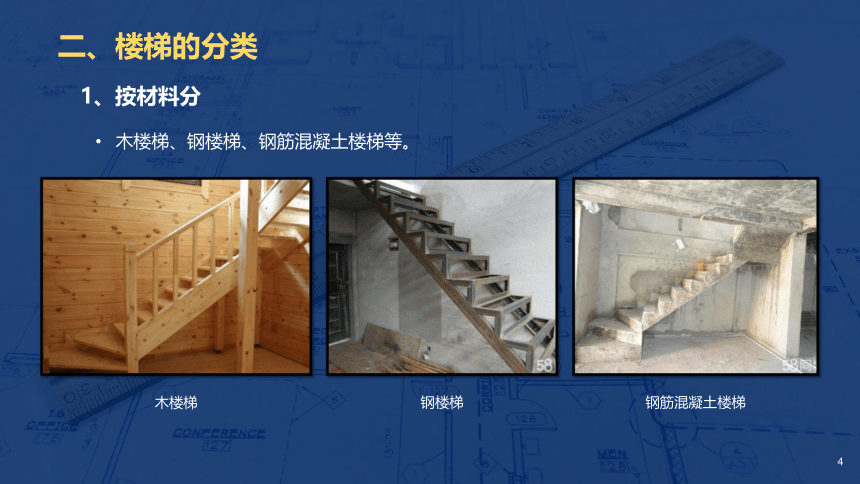

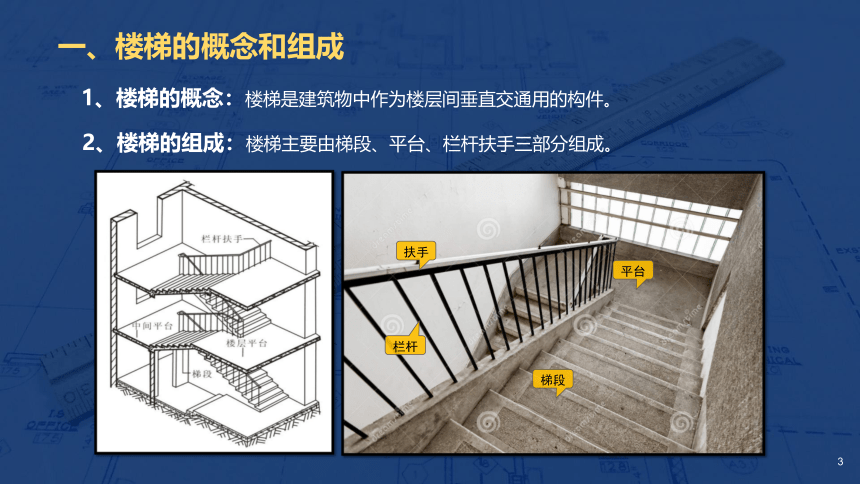

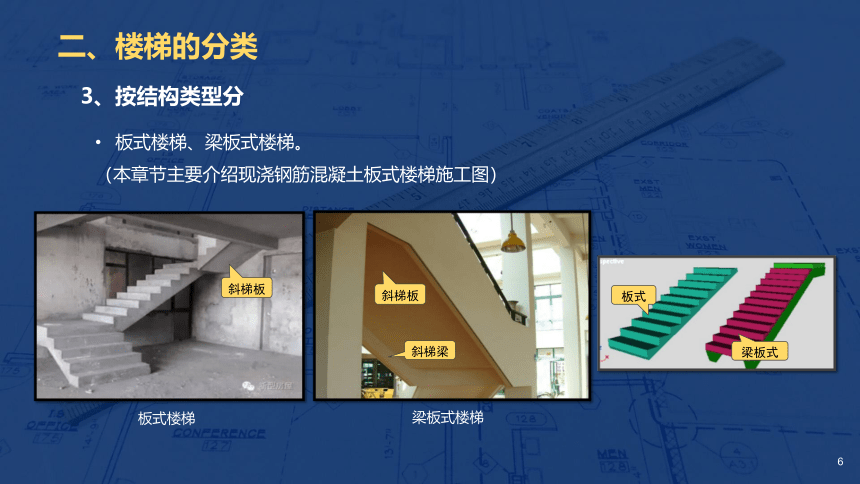

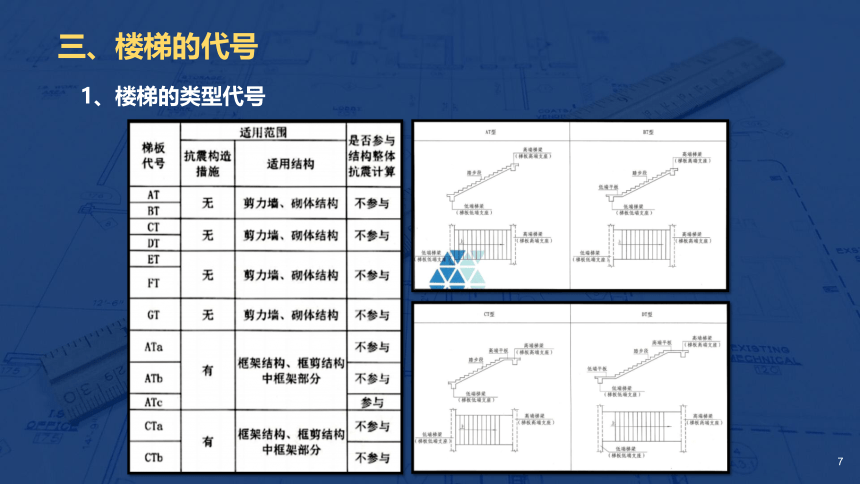

第七章结构施工图知识1结构施工图概述知识2基础施工图识读知识3板施工图识读知识4柱施工图识读知识5墙施工图识读知识6梁施工图识读知识7楼梯施工图识读知识7楼梯施工图识读一、楼梯的概念和组成二、楼梯的分类三、楼梯的代号四、楼梯平法施工图表示方法一、楼梯的概念和组成梯段平台扶手栏杆1、楼梯的概念：楼梯是建筑物中作为楼层间垂直交通用的构件。2、楼梯的组成：楼梯主要由梯段、平台、栏杆扶手三部分组成。二、楼梯的分类1、按材料分木楼梯、钢楼梯、钢筋混凝土楼梯等。木楼梯钢楼梯钢筋混凝土楼梯二、楼梯的分类现浇楼梯、预制楼梯等。2、按施工方法分现浇楼梯预制楼梯二、楼梯的分类板式楼梯、梁板式楼梯。（本章节主要介绍现浇钢筋混凝土板式楼梯施工图）3、按结构类型分斜梯板板式梁板式板式楼梯梁板式楼梯斜梯梁斜梯板三、楼梯的代号1、楼梯的类型代号三、楼梯的代号1、楼梯的类型代号三、楼梯的代号类型代号序号斜梯板AT～GT等××平台板PTB××梯梁TL××梯柱TZ××2、楼梯的构件代号本章节主要讲解斜梯板的标注识读，楼梯平台板、梯 梁、梯柱的标注识读参见之前梁、板、柱施工图识读章节。本章节主要以AT型楼梯为研究对象进行讲解。注：三、楼梯的代号KZKLTLTZAT(××)PTBTL楼梯构件代号示例四、楼梯平法施工图表示方法楼梯平法施工图表示方法有平面注写、剖面注写、列表注写三种表达方法。1、平面注写：集中标注+外围标注集中标注外围标注四、楼梯平法施工图表示方法平 面 注 写 内 容 ：①集 中 标 注梯板代号梯板厚度踏步段总高踏步级数下部纵筋上部纵筋梯板分布筋四、楼梯平法施工图表示方法梯板上部钢筋梯板分布筋C10@200FA8@250FA8@250C10@200上部纵筋四、楼梯平法施工图表示方法梯板下部钢筋FA8@250C12@150梯板分布筋下部纵筋四、楼梯平法施工图表示方法平 面 注 写 内 容 ：②外 围 标 注楼梯间进深楼梯间开间楼层平台宽踏步宽×踏步数=梯段长度休息平台宽梯段宽度梯井宽度梯段宽度上楼方向下楼方向平台板平台板梯梁梯梁楼层平台标高休息平台标高四、楼梯平法施工图表示方法2、剖面注写：平面标注+剖面标注梯梁1. 1号梯梁，1跨2.截面尺寸250×3503.上部通长筋2C25，下部通长筋2C18。4.箍筋A8@200平台板1. 1号平台板，厚度100。2.板下部配筋：X向Y向均为C8 @2003.板上部配筋：X向Y向均为C8 @200平面标注内容1.楼梯间各处尺寸 。2.楼梯间各处标高。3.楼梯上下方向。4.斜梯板编号。5.平台板、梯梁、梯柱编号、尺寸及配筋。四、楼梯平法施工图表示方法梯板1. 1号斜梯板，厚度1002.上部纵筋C8@200，下部纵筋C8@1003.分布筋A6 @150剖面标注内容1.楼梯间各处尺寸。2.楼梯间各处标高。3.梯梁、梯柱编号。4.斜梯板编号、尺寸及配筋。四、楼梯平法施工图表示方法3、列表注写：平面标注+列表标注列表标注平面标注斜梯板梯柱梯梁平台板
