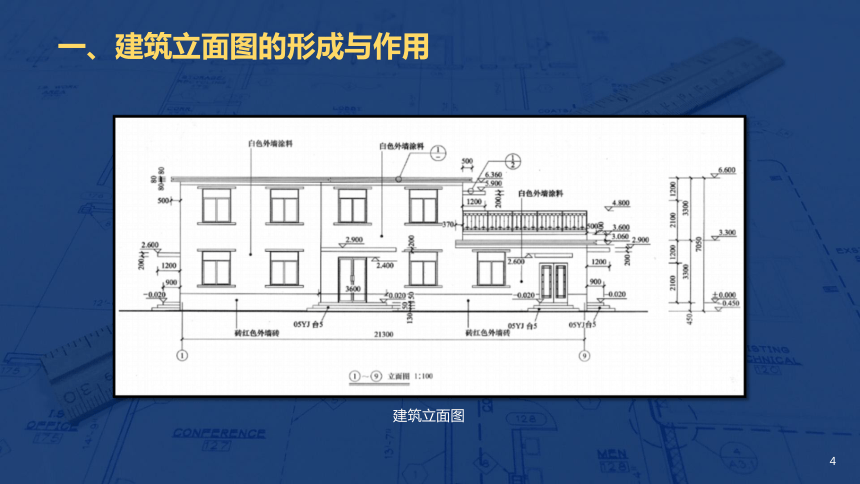

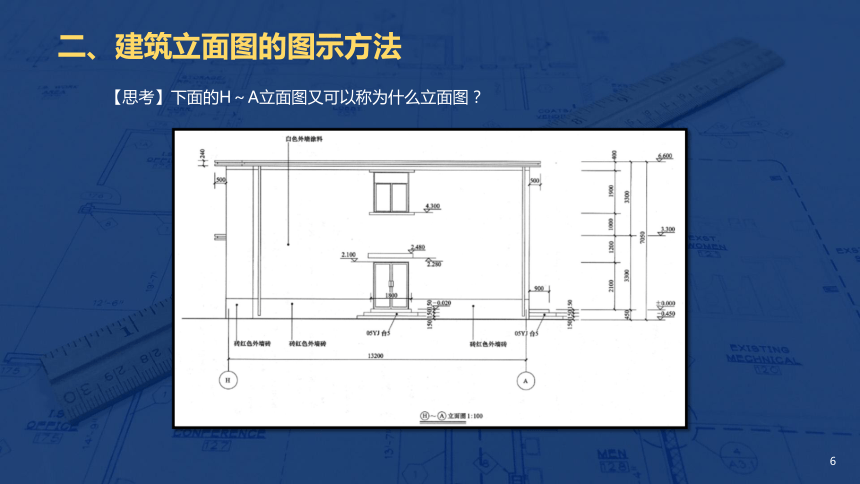

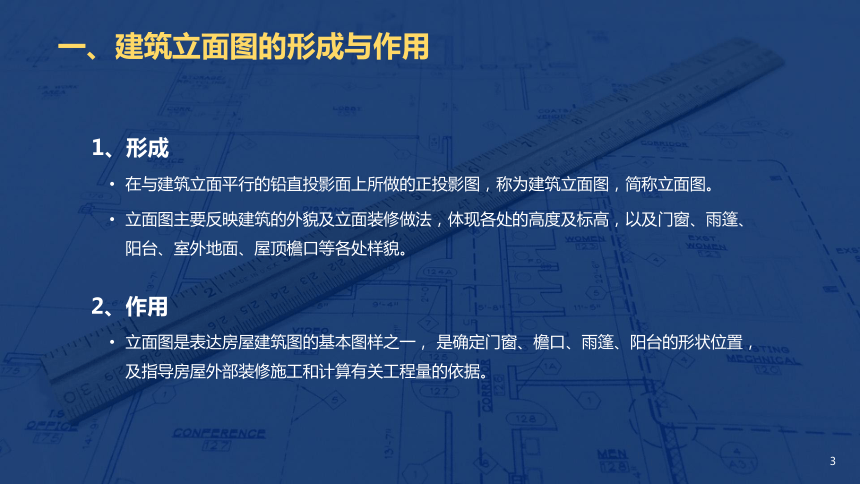

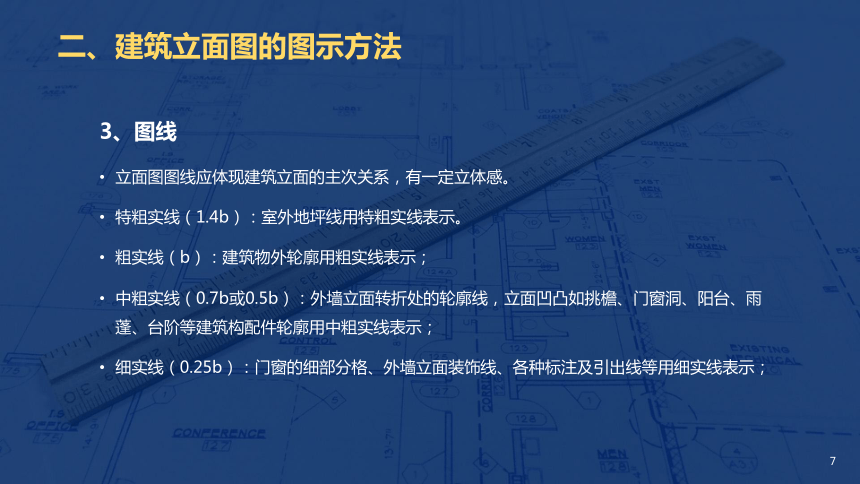

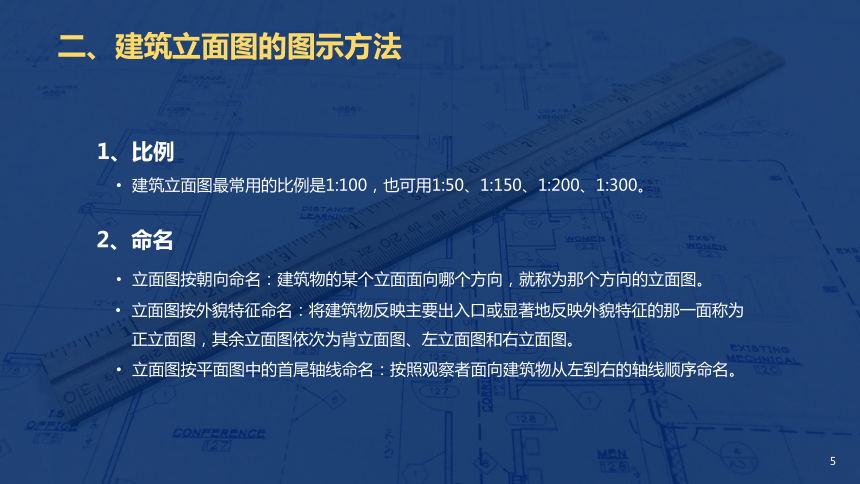

第六章建筑施工图知识1建筑施工图概述知识2建筑总平面图识读知识3建筑平面图识读知识4建筑立面图识读知识5建筑剖面图识读知识6建筑详图识读知识4建筑立面图识读一、建筑立面图的形成与作用二、建筑立面图的图示方法三、建筑立面图的图示内容四、建筑立面图的绘制方法与步骤一、建筑立面图的形成与作用1、形成2、作用在与建筑立面平行的铅直投影面上所做的正投影图，称为建筑立面图，简称立面图。立面图主要反映建筑的外貌及立面装修做法，体现各处的高度及标高，以及门窗、雨篷、阳台、室外地面、屋顶檐口等各处样貌。立面图是表达房屋建筑图的基本图样之一， 是确定门窗、檐口、雨篷、阳台的形状位置，及指导房屋外部装修施工和计算有关工程量的依据。一、建筑立面图的形成与作用建筑立面图二、建筑立面图的图示方法2、命名1、比例建筑立面图最常用的比例是1:100，也可用1:50、1:150、1:200、1:300。立面图按朝向命名：建筑物的某个立面面向哪个方向，就称为那个方向的立面图。立面图按外貌特征命名：将建筑物反映主要出入口或显著地反映外貌特征的那一面称为正立面图，其余立面图依次为背立面图、左立面图和右立面图。立面图按平面图中的首尾轴线命名：按照观察者面向建筑物从左到右的轴线顺序命名。【思考】下面的H～A立面图又可以称为什么立面图？二、建筑立面图的图示方法二、建筑立面图的图示方法3、图线立面图图线应体现建筑立面的主次关系，有一定立体感。特粗实线（1.4b）：室外地坪线用特粗实线表示。粗实线（b）：建筑物外轮廓用粗实线表示；中粗实线（0.7b或0.5b）：外墙立面转折处的轮廓线，立面凹凸如挑檐、门窗洞、阳台、雨蓬、台阶等建筑构配件轮廓用中粗实线表示；细实线（0.25b）：门窗的细部分格、外墙立面装饰线、各种标注及引出线等用细实线表示；二、建筑立面图的图示方法立面图线宽示例二、建筑立面图的图示方法较简单的对称式建筑物或对称的构配件等,在不影响构造处理和施工的情况下，立面图可绘制一半，并应在对称轴线处画对称符号。立面图上相同的门窗、阳台、外檐装修、构造做法等可在局部重点表示，绘出其完整图形，其余部分可只画轮廓线。立面图上外墙表面分格线应表示清楚，应用文字说明各部位所用面材及色彩。4、其他三、建筑立面图的图示内容1、从建筑物外可以看见的室外地坪线、房屋的勒脚、台阶、花池、门、窗、雨篷、阳台、室外楼梯、墙体外边线、檐口、屋顶、雨水管、墙面分格线等内容。2、建筑物立面上的主要标高。3、建筑物两端的定位轴线及其编号。4、详图索引符号。5、外墙面装修的材料及其做法说明。室外地坪线外墙做法雨篷勒脚台阶窗门定位轴线勒脚做法檐口索引符号阳台标高尺寸立面图图示内容三、建筑立面图的图示内容四、建筑立面图的绘图方法与步骤立面图的画法和步骤与建筑平面图基本相同，先定比例和图幅，再画底图、加深。第一步：画室外地坪线、建筑外轮廓线。四、建筑立面图的绘图方法与步骤第二步：画各层门窗洞口线。第三步：画墙面细部，如阳台、窗台、楣线、门窗细部分格、壁柱、室外台阶、花池等。四、建筑立面图的绘图方法与步骤第四步：检查无误后，按立面图的线型要求进行图线加深。第五步：标注标高、首尾轴线，书写墙面装修文字、图名、比例等。
