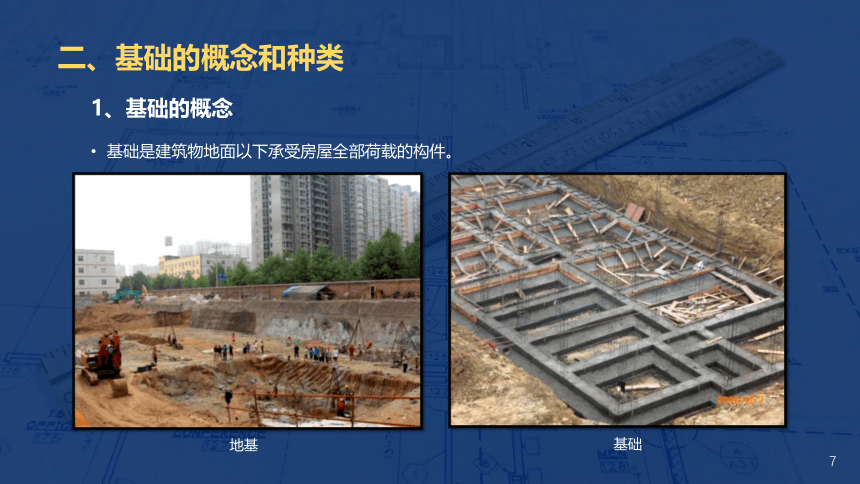

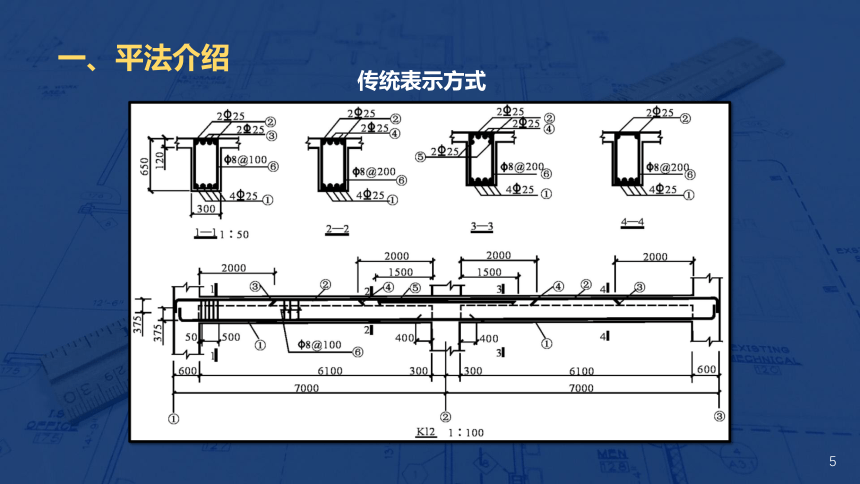

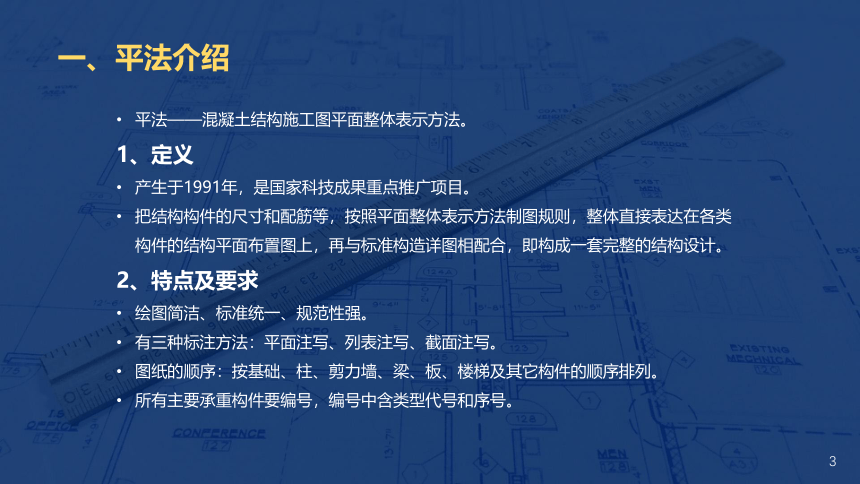

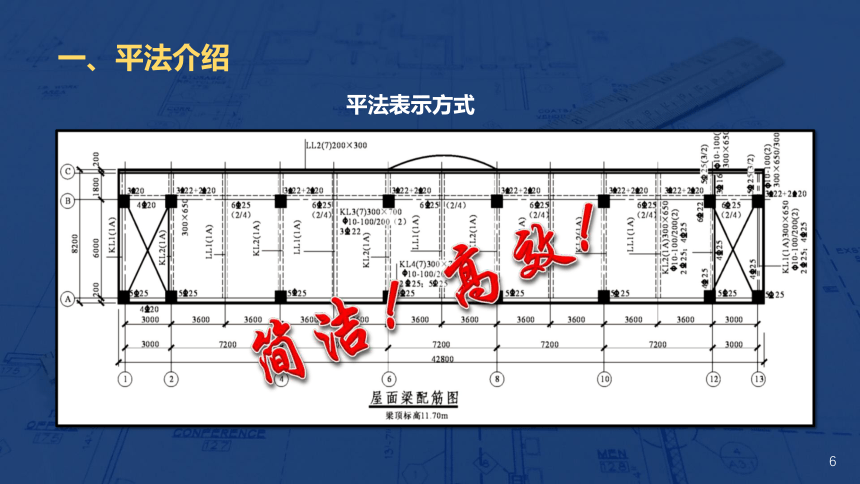

第七章结构施工图知识1结构施工图概述知识2基础施工图识读知识3板施工图识读知识4柱施工图识读知识5墙施工图识读知识6梁施工图识读知识7楼梯施工图识读知识2基础施工图识读一、平法介绍二、基础的概念和种类三、基础的代号四、基础平法施工图表示方法一、平法介绍平法——混凝土结构施工图平面整体表示方法。1、定义产生于1991年，是国家科技成果重点推广项目。把结构构件的尺寸和配筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套完整的结构设计。2、特点及要求绘图简洁、标准统一、规范性强。有三种标注方法：平面注写、列表注写、截面注写。图纸的顺序：按基础、柱、剪力墙、梁、板、楼梯及其它构件的顺序排列。所有主要承重构件要编号，编号中含类型代号和序号。一、平法介绍16G101-1：梁、板、柱、墙16G101-2：楼梯16G101-3：基础一、平法介绍传统表示方式一、平法介绍平法表示方式二、基础的概念和种类1、基础的概念基础是建筑物地面以下承受房屋全部荷载的构件。基础地基二、基础的概念和种类条形基础独立基础2、基础的种类民用建筑基础按构造形式分为：（1）独立基础（2）条形基础二、基础的概念和种类（3）筏形基础（4）箱形基础箱形基础筏形基础二、基础的概念和种类（5）壳体基础（6）桩基础桩基础壳体基础三、基础的代号基础种类多样，本章节以现浇钢筋混凝土独立基础为例，其代号如下:阶形坡形杯口独立基础（柱子安装前）（柱子安装后）普通独立基础四、基础平法施工图表示方法基础平法施工图有平面注写、截面注写两种表达方式。1、平面注写：基础平面布置图+平面标注集中标注原位标注识图要点1.图中为独立基础平面布置图(局部)。表明基础的数量、类型、配筋、尺寸、定位情况等。2.图中有4类独立基础,编号从DJJ01~DJJ04。3.相同基础只对其中一个进行详细标注，其他只标注代号。4.每种基础的平面标注都包括集中标注和原位标注两部分。DJJ01 :单柱独立基础DJJ02 :双柱独立基础DJJ03 :四柱带基础梁独立基础DJJ04 :双柱带基础梁独立基础四、基础平法施工图表示方法平面注写包括集中标注和原位标注，以DJJ01为例说明：（1）集中标注部分基础编号DJJ：阶形普通独立基础01：编号DJP：坡形普通独立基础BJP：坡形杯口独立基础截面竖向尺寸ｈ1/h2/…：自下而上的台阶高度坡形阶形四、基础平法施工图表示方法平面注写包括集中标注和原位标注，以DJJ01为例说明：基础板配筋Ｂ：基础板底部配筋Ｘ：Ｘ方向（从左到右）配筋Ｙ：Ｙ方向（从下到上）配筋（ＸＹ两向配筋相同时，表达为Ｘ＆Ｙ）Cxx＠xxx：钢筋等级、直径、间距*基础板上部有配筋时，标注举例：T：9C18@100/A10@200T：基础板顶部配筋9C18@100：受力筋为9根C18，间距100（方向为双柱连线方向）A10@200：分布筋为A10，间距200（1）集中标注部分四、基础平法施工图表示方法（2）原位标注部分基础的平面尺寸包括：基础的总长总宽：3500 × 3500柱子截面：500 ×500阶形基础每阶宽度：图中XY方向阶宽均为7502、截面注写：基础平面布置图+截面标注+列表标注平面布置图截面标注列表标注四、基础平法施工图表示方法识图要点1.图中为独立基础平面布置图（局部）。2.该平面布置图只表明基础的数量、类型、外围尺寸、定位情况。3.基础配筋、细部尺寸、截面形态等，要看截面标注和列表标注部分。4.图中共有6种独立基础类型，均为方形，外围边长从3100～4600不等，各基础与定位轴线间的相对尺寸可从图中查到。基础尺寸及与定位轴线间距离基础编号四、基础平法施工图表示方法基础平面布置图：四、基础平法施工图表示方法平面尺寸示意截面尺寸列表配筋列表基础编号识图要点1.截面标注内容：基础的平面、剖面尺寸示意图，基础配筋示意图。2.列表标注内容：基础编号、基础截面具体尺寸、基础具体配筋。截面尺寸示意配筋示意截面标注+列表标注
