(共24张PPT)

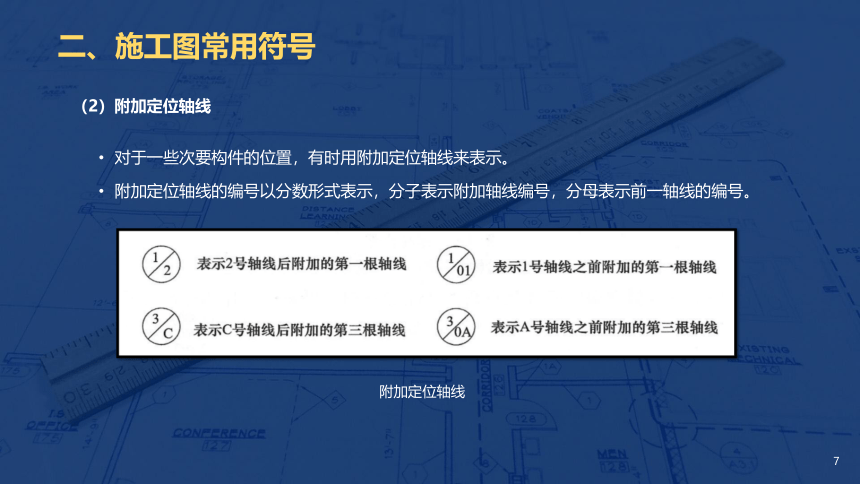

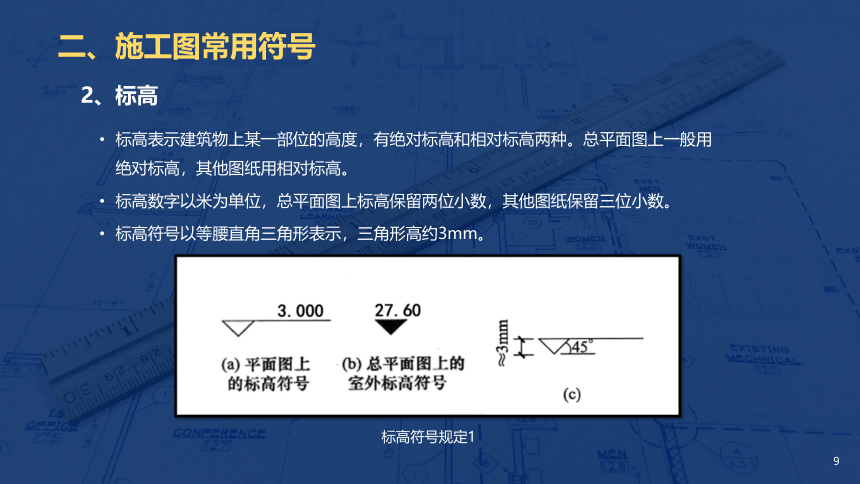

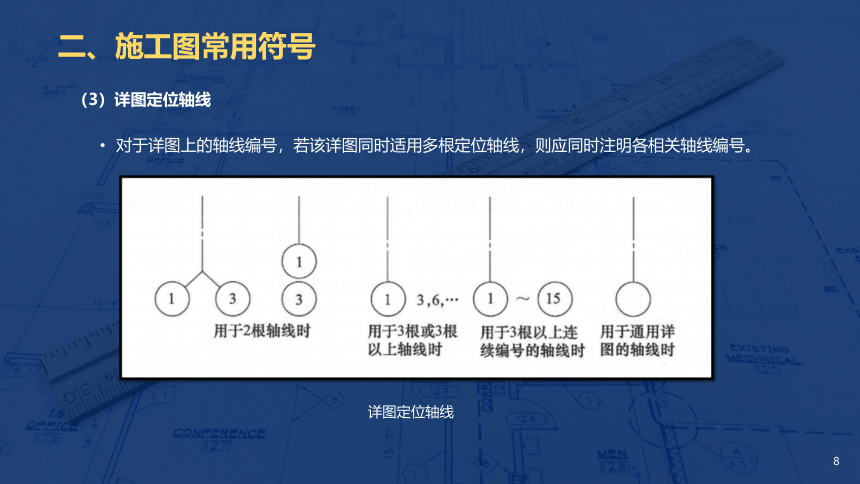

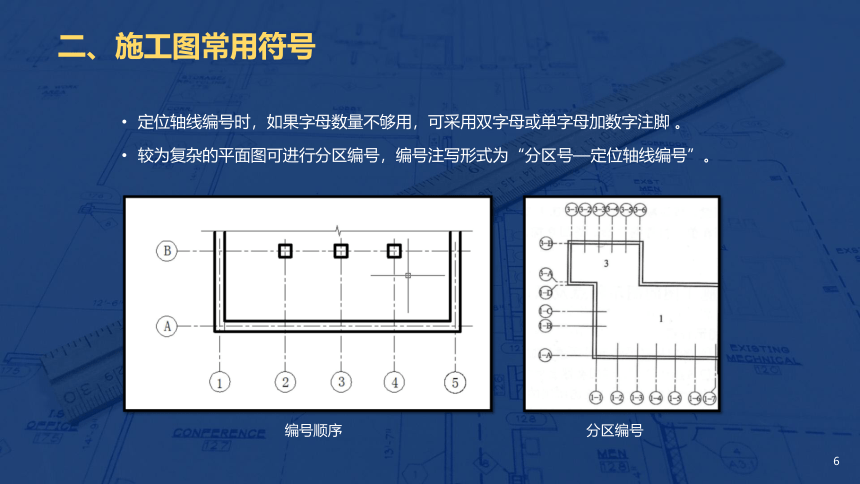

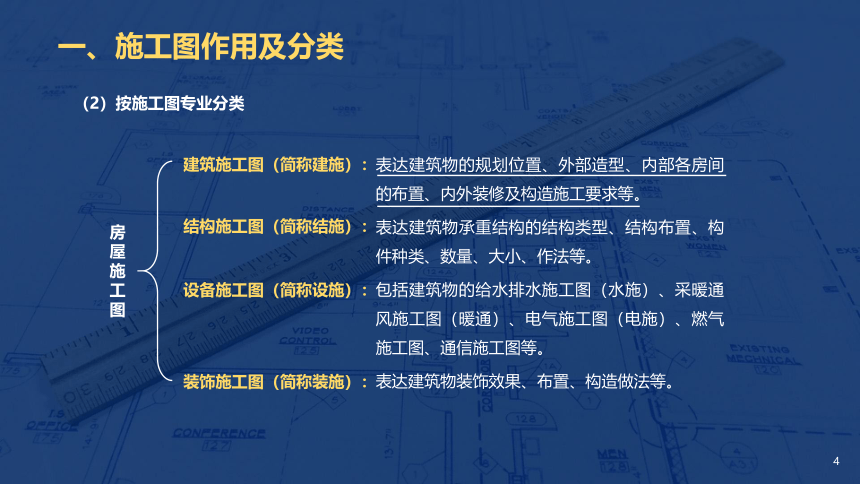

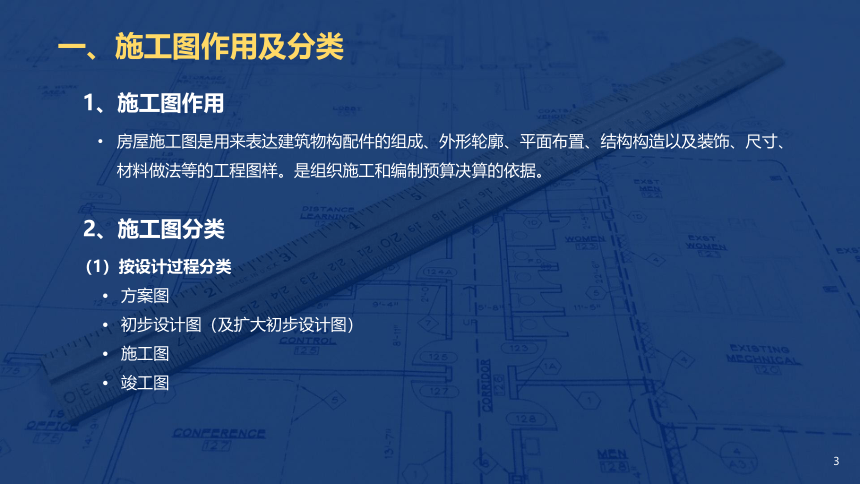

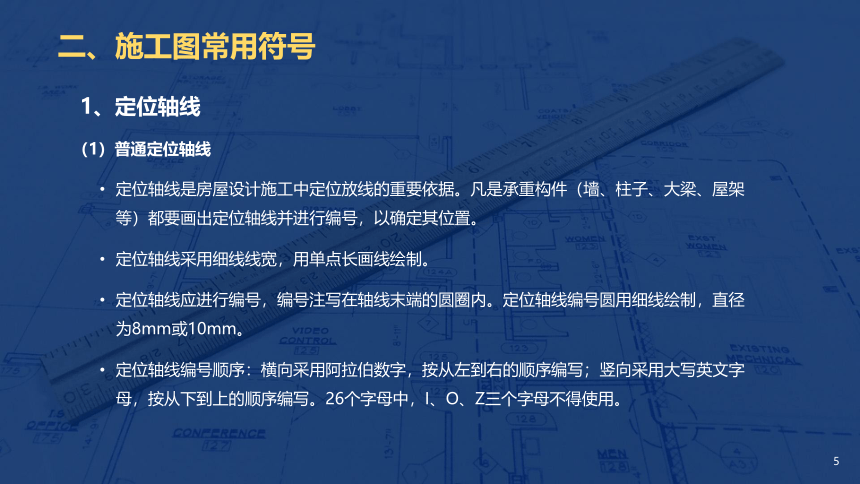

第六章建筑施工图知识1建筑施工图概述知识2建筑总平面图识读知识3建筑平面图识读知识4建筑立面图识读知识5建筑剖面图识读知识6建筑详图识读知识1建筑施工图概述一、施工图作用及分类二、施工图常用符号三、建筑施工图的定义与组成四、建筑施工图首页一、施工图作用及分类房屋施工图是用来表达建筑物构配件的组成、外形轮廓、平面布置、结构构造以及装饰、尺寸、材料做法等的工程图样。是组织施工和编制预算决算的依据。（1）按设计过程分类方案图初步设计图（及扩大初步设计图）施工图竣工图1、施工图作用2、施工图分类一、施工图作用及分类表达建筑物的规划位置、外部造型、内部各房间的布置、内外装修及构造施工要求等。表达建筑物承重结构的结构类型、结构布置、构件种类、数量、大小、作法等。包括建筑物的给水排水施工图（水施）、采暖通风施工图（暖通）、电气施工图（电施）、燃气施工图、通信施工图等。表达建筑物装饰效果、布置、构造做法等。建筑施工图（简称建施）：结构施工图（简称结施）：设备施工图（简称设施）：装饰施工图（简称装施）：房屋施工图（2）按施工图专业分类二、施工图常用符号1、定位轴线（1）普通定位轴线定位轴线是房屋设计施工中定位放线的重要依据。凡是承重构件（墙、柱子、大梁、屋架等）都要画出定位轴线并进行编号，以确定其位置。定位轴线采用细线线宽，用单点长画线绘制。定位轴线应进行编号，编号注写在轴线末端的圆圈内。定位轴线编号圆用细线绘制，直径为8mm或10mm。定位轴线编号顺序：横向采用阿拉伯数字，按从左到右的顺序编写；竖向采用大写英文字母，按从下到上的顺序编写。26个字母中，I、O、Z三个字母不得使用。二、施工图常用符号定位轴线编号时，如果字母数量不够用，可采用双字母或单字母加数字注脚 。较为复杂的平面图可进行分区编号，编号注写形式为“分区号—定位轴线编号”。编号顺序分区编号二、施工图常用符号附加定位轴线（2）附加定位轴线对于一些次要构件的位置，有时用附加定位轴线来表示。附加定位轴线的编号以分数形式表示，分子表示附加轴线编号，分母表示前一轴线的编号。二、施工图常用符号详图定位轴线对于详图上的轴线编号，若该详图同时适用多根定位轴线，则应同时注明各相关轴线编号。（3）详图定位轴线二、施工图常用符号2、标高标高符号规定1标高表示建筑物上某一部位的高度，有绝对标高和相对标高两种。总平面图上一般用绝对标高，其他图纸用相对标高。标高数字以米为单位，总平面图上标高保留两位小数，其他图纸保留三位小数。标高符号以等腰直角三角形表示，三角形高约3mm。二、施工图常用符号标高符号的尖头应对准要标注高度的位置，尖头可上也可下，数字写在横线另一侧。零点标高要写为“±0.000”，正值标高不写“＋”号，负值标高要注写“-”号。标高符号规定2二、施工图常用符号建标高筑、结构标高建筑标高和结构标高：建筑标高是指装修完成后的尺寸，它已将构件粉饰层的厚度包括在内。如右图中的标高3.300。结构标高则剔除外装修的厚度，它又称为构件的毛面标高。如右图中的标高3.280。二、施工图常用符号3、索引符号索引符号表示图样中的某一局部或构件需另见详图。索引符号应由直径为8—10mm的圆和水平直径组成，圆及水平直径用细线绘制（图a）。当索引出的详图与被索引的详图同在一张图纸内，圆中上方用数字表示详图编号，下方画一水平细实线（图b）。当详图与被索引图样不在同一图纸中时，索引符号上方数字表示详图编号，下方数字表示详图所在图纸编号（图c） 。二、施工图常用符号当索引出的详图采用标准图时，应在索引符号水平直径的延长线上加注该标准图集的编号。圆圈内下方数字表示详图所在图集页码，上方数字表示详图在该页码上的编号（图d）。索引符号用于剖视详图时，应绘制剖切位置线，引出线所在的一侧为剖视方向（图e） 。二、施工图常用符号4、详图符号详图符号表示详图的位置和编号。详图符号圆直径为14mm，用粗线绘制。当详图与被索引图样同在一张图纸内时，详图符号内用一个数字注明详图编号（图a）。当详图与被索引图样不在同一张图纸内时，详图符号直径上方数字表示详图编号，下方数字表示被索引图纸编号（图b）。二、施工图常用符号5、引出线（a）（b）（c）引出线应用细线线宽，采用30°、45°、60°、90°直线引出，再折成水平线。文字说明可写在水平线上方或端部（图a）。索引符号的引出线，应与索引符号的直径线对齐（图b）。共用引出线宜相互平行，或集中于一点（图c）。二、施工图常用符号多层引出线的文字说明顺序应与被说明的层次顺序一致（图d）。如果层次为横向排列，则从上到下的说明顺序与被说明对象从左到右的层次一致（图e）。（d）（e）二、施工图常用符号对称符号6、对称符号对称符号应由对称线和两端的两对平行线组成。对称线应用细单点长画线绘制。平行线应用中实线绘制，长度6-10mm，每对间距宜为2-3mm。对称线应垂直平分两对平行线，对称线宜超出平行线2-3mm。二、施工图常用符号N指北针7、指北针指北针形状如图，其圆的直径宜为24mm，用细实线绘制。指针尾部的宽度宜为3mm。指针头部应注“北”或“N”字。需用较大直径绘制指北针时，指针尾部的宽度宜为直径的1/8。三、建筑施工图的定义与组成一般建筑组成1、定义表达建筑物的规划位置、外部造型、内部各房间的布置、内外装修及构造施工要求的图纸，称为建筑施工图。2、组成建筑施工图简称“建施”，由首页图、总平面图、建筑平面图、建筑立面图、建筑剖面图、建筑详图等组成。三、建筑施工图的定义与组成建筑施工图的识读与绘制，遵循以下制图标准：《房屋建筑制图统一标准》（GB/T50001-2017）《总图制图标准》（GB/T50103-2010）《建筑制图标准》（GB/T50104-2010）《建筑结构制图标准》（GB/T50105-2010）《建筑给水排水制图标准》（GB/T50106-2010）《暖通空调制图标准》（GB/T50114-2010）《建筑电气制图标准》（GB/T50786-2012）四、建筑施工图首页施工图首页是建筑施工图的第一页，它的内容一般包括：图纸目录、建筑设计总说明、装修做法表、门窗表等。图纸目录1、图纸目录建筑施工图图纸目录是一张统计表，一般包括图纸序号、图号、图名、规格、备注等。除了建筑施工图目录，还有结构施工图目录、给水排水施工图目录、采暖通风施工图目录、建筑电气施工图目录等。四、建筑施工图首页2、建筑设计总说明建筑设计总说明建筑设计总说明主要是对图样中未能表达清楚的内容加以详细的说明，通常包括设计依据、工程概况、建筑面积、结构形式、构造做法等。四、建筑施工图首页装修做法表3、装修做法表装修做法表主要是对建筑物各个部位的构造做法进行详细的统一说明。装修做法对采用标准图集做法的，要说明所采用的图集代号和做法编号。四、建筑施工图首页门窗表门窗表是建筑物所有门窗的统计表，包括门窗的编号、名称、门窗洞尺寸、数量、备注等。4、门窗表
