(共18张PPT)

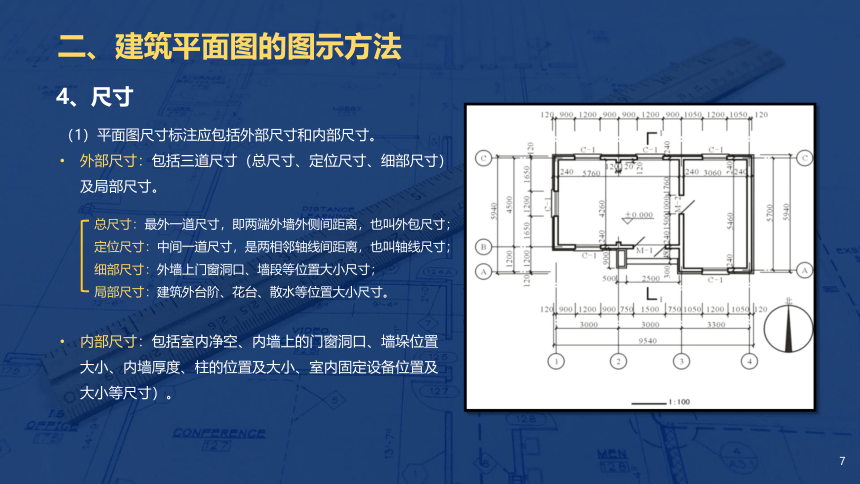

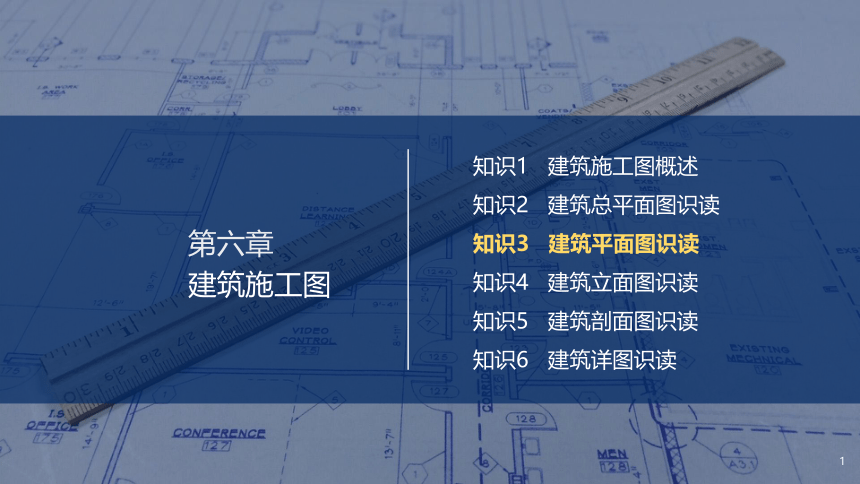

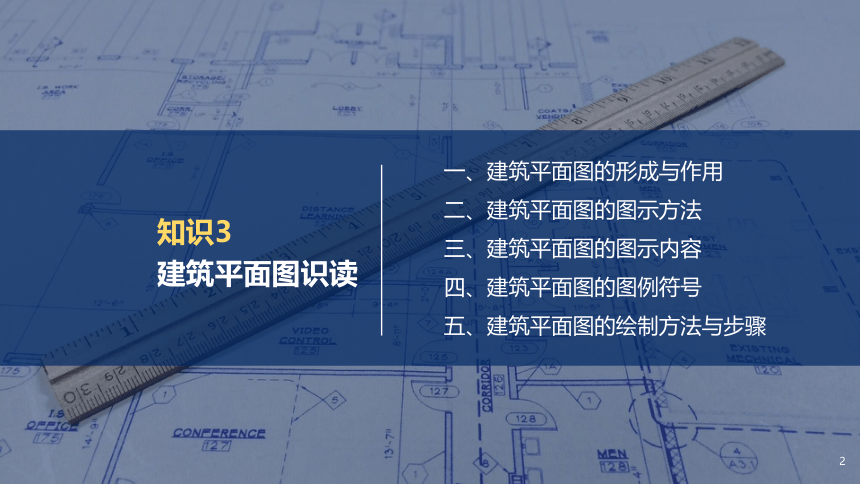

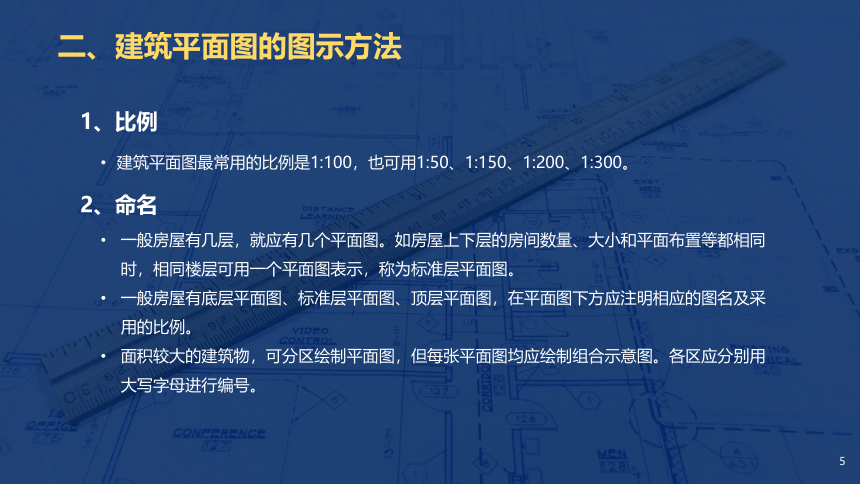

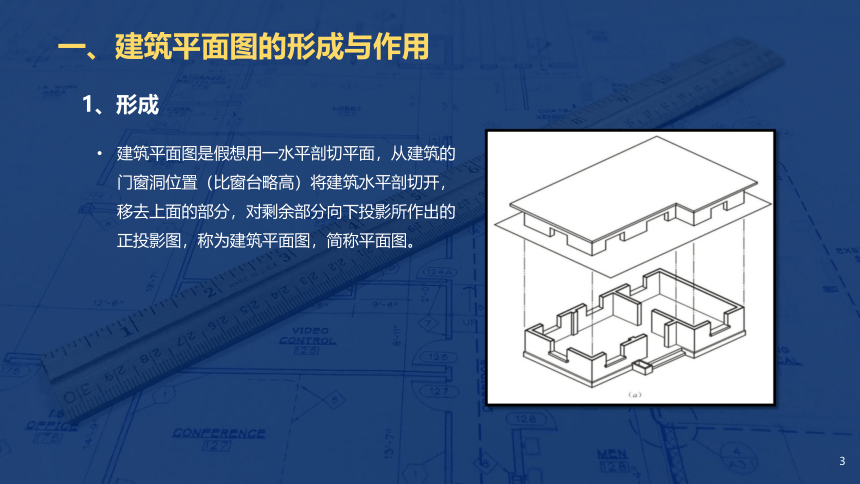

第六章建筑施工图知识1建筑施工图概述知识2建筑总平面图识读知识3建筑平面图识读知识4建筑立面图识读知识5建筑剖面图识读知识6建筑详图识读知识3建筑平面图识读一、建筑平面图的形成与作用二、建筑平面图的图示方法三、建筑平面图的图示内容四、建筑平面图的图例符号五、建筑平面图的绘制方法与步骤一、建筑平面图的形成与作用1、形成建筑平面图是假想用一水平剖切平面，从建筑的门窗洞位置（比窗台略高）将建筑水平剖切开，移去上面的部分，对剩余部分向下投影所作出的正投影图，称为建筑平面图，简称平面图。平面图反映建筑物的平面形状、大小、内部布置、墙或柱的位置、厚度、材料、门窗位置和类型以及交通等情况。2、作用一、建筑平面图的形成与作用建筑平面图平面图可作为建筑施工定位放线、砌墙、安装门窗、室内装修和编制预算的依据。二、建筑平面图的图示方法1、比例建筑平面图最常用的比例是1:100，也可用1:50、1:150、1:200、1:300。2、命名一般房屋有几层，就应有几个平面图。如房屋上下层的房间数量、大小和平面布置等都相同时，相同楼层可用一个平面图表示，称为标准层平面图。一般房屋有底层平面图、标准层平面图、顶层平面图，在平面图下方应注明相应的图名及采用的比例。面积较大的建筑物，可分区绘制平面图，但每张平面图均应绘制组合示意图。各区应分别用大写字母进行编号。二、建筑平面图的图示方法3、图线平面图应按剖面图的图示方法绘制。被剖切到的墙、柱等主要建筑构造轮廓用粗实线b表示。被剖切到的门、窗等次要建筑构造轮廓和台阶、散水、花坛等构配件轮廓用中粗实线0.7b或0.5b表示。图例填充线、家具、纹样等用细线0.25b表示。高窗等不可见轮廓用虚线表示。二、建筑平面图的图示方法4、尺寸（1）平面图尺寸标注应包括外部尺寸和内部尺寸。外部尺寸：包括三道尺寸（总尺寸、定位尺寸、细部尺寸）及局部尺寸。内部尺寸：包括室内净空、内墙上的门窗洞口、墙垛位置大小、内墙厚度、柱的位置及大小、室内固定设备位置及大小等尺寸）。总尺寸：最外一道尺寸，即两端外墙外侧间距离，也叫外包尺寸；定位尺寸：中间一道尺寸，是两相邻轴线间距离，也叫轴线尺寸；细部尺寸：外墙上门窗洞口、墙段等位置大小尺寸；局部尺寸：建筑外台阶、花台、散水等位置大小尺寸。二、建筑平面图的图示方法5、标高平面图应标注楼地面的相对标高（装修后的完成面标高），底层应标注室外地坪标高。标高符号及标注方式：±0.000（6.000）3.0006、抹灰层、楼地面、材料图例的规定比例＞1∶50：应画出抹灰层、保温隔热层等，并宜画出材料图例；比例=1∶50：宜绘出保温隔热层，抹灰层的面层线应根据需要而定；比例＜1∶50：可不画出抹灰层；比例=1∶100～1∶200：可画简化的材料图例；比例＜1∶200：可不画材料图例。三、建筑平面图的图示内容1、轴线及编号，墙、柱的位置及尺寸。2、房间名称，门窗位置、编号及尺寸。3、室内外相关尺寸，室内外地面标高。4、楼梯位置及上下行方向、尺寸。5、台阶、斜坡、管道井、散水、排水沟、花池等位置及尺寸。指北针定位轴线标高图名比例尺寸窗门楼梯剖切符号散水墙体台阶三、建筑平面图的图示内容6、室内设备如洁具、水池、工作台、隔断及重要设备的位置、形状。7、地下室、地坑、地沟、墙上预留洞、高窗等位置及尺寸。8、标注有关部位的详图索引符号。9、综合反映其他工种如水、暖、电、煤气等对土建工程的要求：如水池、地沟、配电箱、消火栓、预埋件、墙或楼板上的预留洞等的位置和尺寸。10、±0.000标高的平面图上应画出剖面图剖切符号及指北针。11、屋顶平面图上应表示出女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其他构筑物等。四、建筑平面图的图例符号建筑制图标准（GB/T50104-2010）节选：四、建筑平面图的图例符号四、建筑平面图的图例符号四、建筑平面图的图例符号四、建筑平面图的图例符号五、建筑平面图的绘制方法与步骤1、绘制图框和标题栏，布置图面，画定位轴线、墙身线。五、建筑平面图的绘制方法与步骤2、在墙体上确定门窗洞口位置， 绘制楼梯散水等细部。五、建筑平面图的绘制方法与步骤3、检查无误后，按线型要求进行加粗，并标注轴线、尺寸、门窗编号、剖切符号等，并注写图名、比例。
