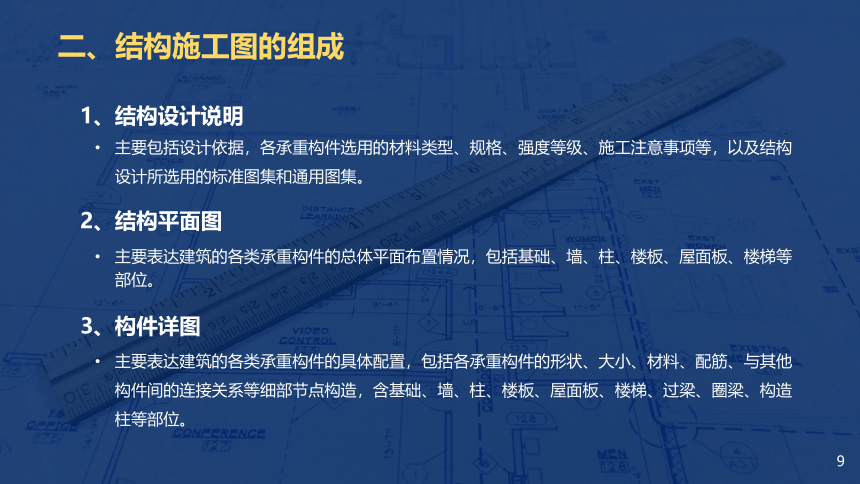

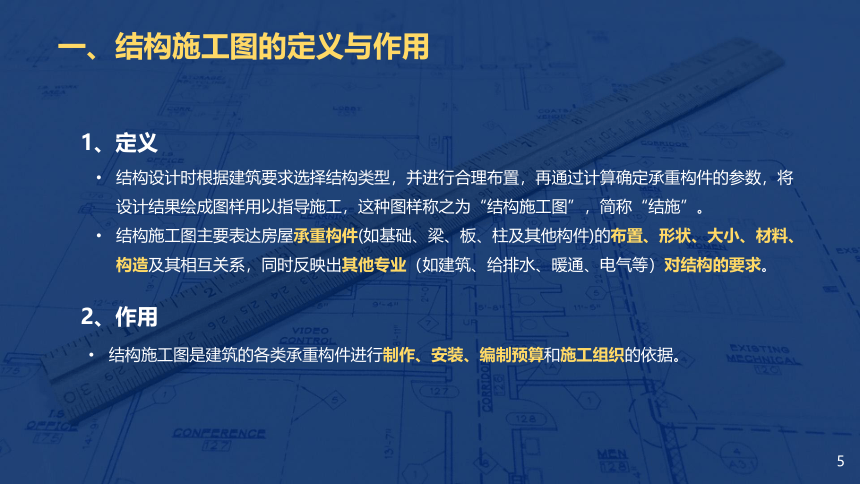

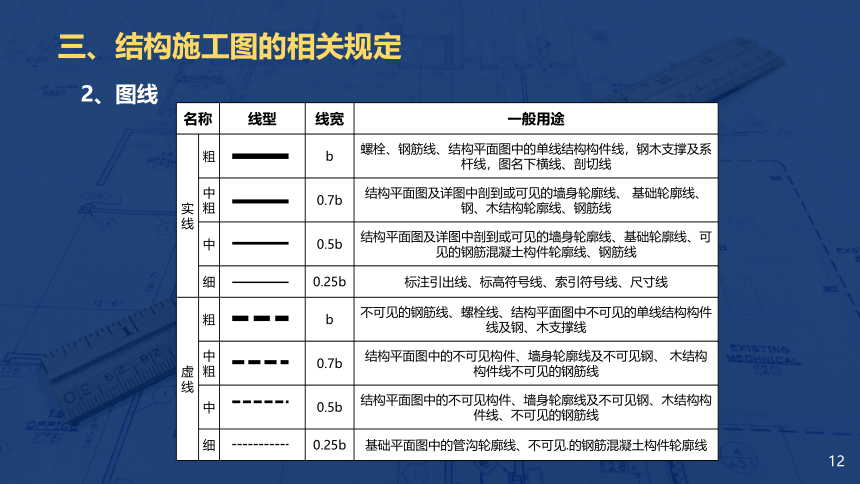

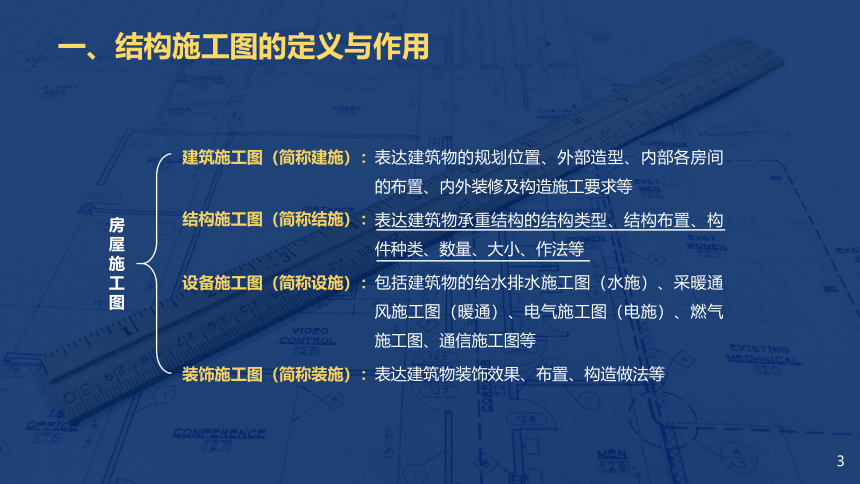

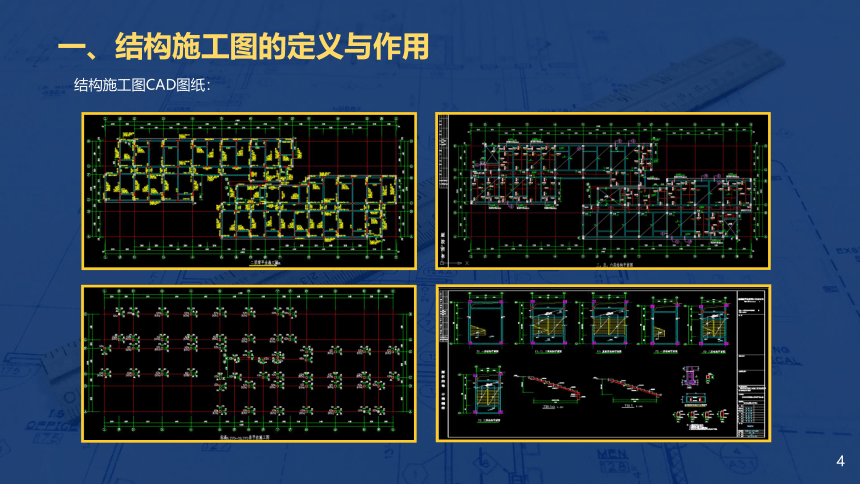

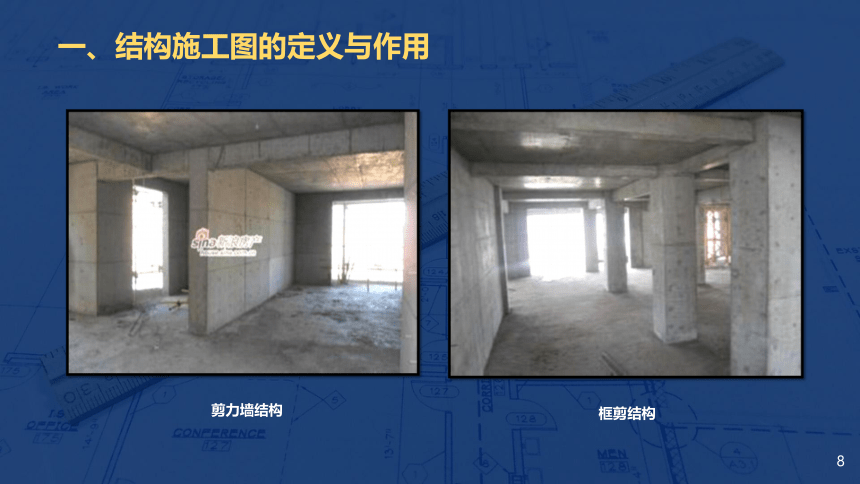

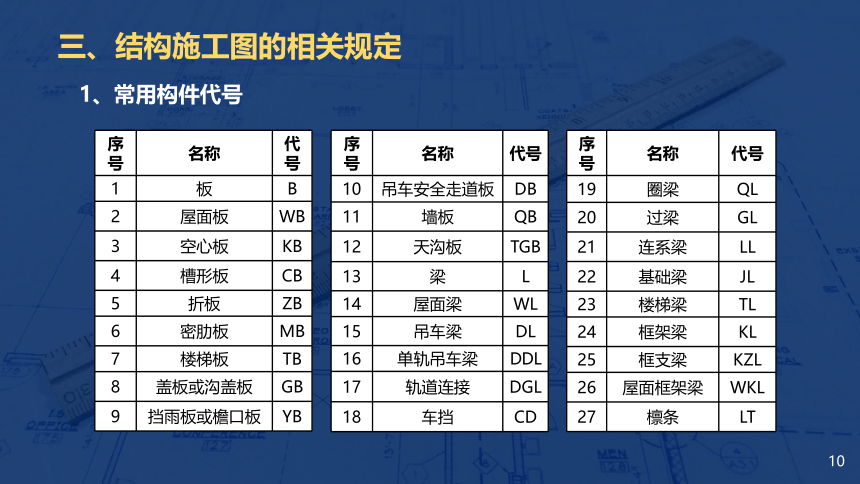

第七章结构施工图知识1结构施工图概述知识2基础施工图识读知识3板施工图识读知识4柱施工图识读知识5墙施工图识读知识6梁施工图识读知识7楼梯施工图识读知识1结构施工图概述一、结构施工图的定义与作用二、结构施工图的组成三、结构施工图的相关规定四、结构施工图的相关知识表达建筑物的规划位置、外部造型、内部各房间的布置、内外装修及构造施工要求等表达建筑物承重结构的结构类型、结构布置、构件种类、数量、大小、作法等包括建筑物的给水排水施工图（水施）、采暖通风施工图（暖通）、电气施工图（电施）、燃气施工图、通信施工图等表达建筑物装饰效果、布置、构造做法等建筑施工图（简称建施）：结构施工图（简称结施）：设备施工图（简称设施）：装饰施工图（简称装施）：房屋施工图一、结构施工图的定义与作用一、结构施工图的定义与作用结构施工图CAD图纸：一、结构施工图的定义与作用1、定义结构设计时根据建筑要求选择结构类型，并进行合理布置，再通过计算确定承重构件的参数，将设计结果绘成图样用以指导施工，这种图样称之为“结构施工图”，简称“结施”。结构施工图主要表达房屋承重构件(如基础、梁、板、柱及其他构件)的布置、形状、大小、材料、构造及其相互关系，同时反映出其他专业（如建筑、给排水、暖通、电气等）对结构的要求。2、作用结构施工图是建筑的各类承重构件进行制作、安装、编制预算和施工组织的依据。一、结构施工图的定义与作用3、认识建筑的承重构件楼板主梁次梁基础柱子地板一、结构施工图的定义与作用4、认识建筑的结构类型建筑的结构类型按受力材料常见有：木结构、砖结构、混合结构、钢结构等建筑的结构类型按受力形式常见有：砖混结构、框架结构、框剪结构、剪力墙结构、筒体结构等砖混结构框架结构一、结构施工图的定义与作用剪力墙结构框剪结构二、结构施工图的组成1、结构设计说明主要包括设计依据，各承重构件选用的材料类型、规格、强度等级、施工注意事项等，以及结构设计所选用的标准图集和通用图集。2、结构平面图主要表达建筑的各类承重构件的总体平面布置情况，包括基础、墙、柱、楼板、屋面板、楼梯等部位。3、构件详图主要表达建筑的各类承重构件的具体配置，包括各承重构件的形状、大小、材料、配筋、与其他构件间的连接关系等细部节点构造，含基础、墙、柱、楼板、屋面板、楼梯、过梁、圈梁、构造柱等部位。三、结构施工图的相关规定1、常用构件代号序号名称代号1板B2屋面板WB3空心板KB4槽形板CB5折板ZB6密肋板MB7楼梯板TB8盖板或沟盖板GB9挡雨板或檐口板YB序号名称代号10吊车安全走道板DB11墙板QB12天沟板TGB13梁L14屋面梁WL15吊车梁DL16单轨吊车梁DDL17轨道连接DGL18车挡CD序号名称代号19圈梁QL20过梁GL21连系梁LL22基础梁JL23楼梯梁TL24框架梁KL25框支梁KZL26屋面框架梁WKL27檩条LT三、结构施工图的相关规定1、常用构件代号序号名称代号28屋架WJ29托架TJ30天窗架CJ31框架KJ32刚架GJ33支架ZJ34柱Z35框架柱KZ36构造柱GZ序号名称代号37承台CT38设备基础SJ39桩ZH40挡土墙DQ41地沟DG42柱间支撑ZC43垂直支撑CC44水平支撑SC45梯T序号名称代号46雨篷YP47阳台YT48梁垫LD49预埋件M50天窗端壁TD51钢筋网W52钢筋骨架G53基础J54暗柱AZ三、结构施工图的相关规定2、图线名称线型线宽一般用途实线粗b螺栓、钢筋线、结构平面图中的单线结构构件线，钢木支撑及系杆线，图名下横线、剖切线中粗0.7b结构平面图及详图中剖到或可见的墙身轮廓线、 基础轮廓线、钢、木结构轮廓线、钢筋线中0.5b结构平面图及详图中剖到或可见的墙身轮廓线、基础轮廓线、可见的钢筋混凝土构件轮廓线、钢筋线细0.25b标注引出线、标高符号线、索引符号线、尺寸线虚线粗b不可见的钢筋线、螺栓线、结构平面图中不可见的单线结构构件线及钢、木支撑线中粗0.7b结构平面图中的不可见构件、墙身轮廓线及不可见钢、 木结构构件线不可见的钢筋线中0.5b结构平面图中的不可见构件、墙身轮廓线及不可见钢、木结构构件线、不可见的钢筋线细0.25b基础平面图中的管沟轮廓线、不可见.的钢筋混凝土构件轮廓线三、结构施工图的相关规定2、图线名称线型线宽一般用途单点长画线粗b柱间支撑、垂直支撑、设备基础轴线图中的中心线细0.25b定位轴线、对称线、中心线、重心线双点长画线粗b预应力钢筋线细0.25b原有结构轮廓线折断线0.25b断开界线波浪线0.25b断开界线三、结构施工图的相关规定3、比例当构件的纵、横向断面尺寸相差悬殊时，可在同一详图中的纵、横向选用不同的比例绘制。图名常用比例可用比例结构平面图基础平面图1:50 , 1:100 , 1:1501:60 , 1:200圈梁平面图总图中管沟地下设施等1:200 , 1:5001:300详图1:10 , 1:20 , 1:501:5 , 1:30 , 1:25四、结构施工图的相关知识1、钢筋和混凝土的结合钢筋混凝土是土木工程中应用极为广泛的一种建筑材料，它由钢筋和混凝土组合而成，主要是利用混凝土的抗压性能以及钢筋的抗拉性能。混凝土特点是抗压性能强、抗拉性能差，受拉容易断裂。为了解决这一问题，充分发挥混凝土的抗压能力，在混凝土的受拉区域或相应部位加入一定数量的钢筋，使两种材料结合成一个整体，共同承受外力。素混凝土梁钢筋混凝土梁四、结构施工图的相关知识2、钢筋混凝土构件的制作过程钢筋下料：先将不同直径的钢筋按照需要的长度截断或弯曲成型。钢筋绑扎：根据设计图将钢筋绑扎或焊接在一起形成钢筋骨架。模板安装：使用一定强度的材料制作模板和支撑系统，使得浇筑出来的混凝土满足设计尺寸及形状要求。混凝土浇筑：将钢筋置于模板内，浇注混凝土（水泥、砂、石、水及各种添加剂的混合物）。钢筋混凝土养护：保持一定的湿度和温度条件，使刚浇筑的混凝土构件能够逐渐硬化和增长强度。钢筋混凝土拆模：待钢筋混凝土达到硬化要求后，将其表面模板拆除。四、结构施工图的相关知识钢筋绑扎钢筋下料四、结构施工图的相关知识模板安装混凝土浇筑养护与拆模钢筋等级牌号符号直径屈服强度标准值fyk一级钢筋HPB3006～22300MPa二级钢筋HRB3356～50335MPa三级钢筋HRB400HRBF400RRB4006～50400MPa四级钢筋HRB500HRBF5006～50500MPa四、结构施工图的相关知识3、钢筋分类及作用(1)钢筋按等级分HPB：H——热轧P——光圆B——钢筋HRB：H——热轧R——带肋B——钢筋RRB：R——余热处理R——带肋B——钢筋HRBF：R——热轧R——带肋BF——细晶粒钢筋FRFFRF四、结构施工图的相关知识一级钢筋均轧制为光圆截面，直径一般为6～12毫米，大多数卷成盘条。二～四级钢筋一般轧制为带肋钢筋，有螺旋纹、人字纹和月牙纹三种。直径12～40毫米，多数是6～12米长的直条。光圆钢筋带肋钢筋四、结构施工图的相关知识光圆钢筋人字纹钢筋钢筋花纹：螺旋纹钢筋月牙纹钢筋四、结构施工图的相关知识钢筋的公称横截面面积与理论重量：四、结构施工图的相关知识钢筋的类别和牌号：注：选自国家标准《钢筋混凝土用钢第2部分：热轧带肋钢筋》GB/T 1499.2-2018四、结构施工图的相关知识钢筋的标志：① 钢筋应在其表面轧上牌号标志、生产企业序号(许可证后3位数字)和公称直径毫米数字,还可轧上经注册的厂名或商标。②钢筋牌号以阿拉伯数字或阿拉伯数字加英文字母表示，厂名以汉语拼音字头表示。公称直径毫米数以阿拉伯数字表示。钢筋牌号钢筋标志HRB400HRB500HRB600456HRBF400HRBF500C4C5HRB400EHRB500E4E5EHRBF400EHRBF500EC4EC5E四、结构施工图的相关知识（2）钢筋按作用分3、钢筋分类及作用受力筋—承受构件内拉应力、压应力的钢筋。用于梁、板、柱等各种钢筋混凝土构件中。箍筋—承受剪力或扭力的钢筋，并同时用来固定受力筋的位置，构成钢筋骨架。一般多用于梁、柱内。架立筋—用于固定梁内箍筋位置，与受力筋、箍筋一起构成梁内的钢筋骨架。分布筋—多用于板式结构，与板中的受力筋垂直布置，将承受的荷载均匀地传给受力筋，并固定受力筋的位置，以及抵抗热胀冷缩引起的温度变形。构造筋—因构件的构造要求或施工安装需要而配置的钢筋。如吊环、预埋锚固筋等。四、结构施工图的相关知识（2）钢筋按作用分梁钢筋箍筋构造筋下表面受力筋梁钢筋实拍四、结构施工图的相关知识（2）钢筋按作用分板钢筋实拍上表面受力筋上表面分布筋下表面分布筋下表面受力筋板钢筋四、结构施工图的相关知识（2）钢筋按作用分受力筋箍筋柱钢筋四、结构施工图的相关知识为了提高钢筋与混凝土的粘结力，避免钢筋在受拉时滑动，光圆钢筋的两端需做成弯钩。钢筋弯钩主要有半圆180°弯钩、直角90°弯钩和斜135°弯钩。光圆受力筋常用180°或90°弯钩，箍筋常用135°或90°弯钩。4、钢筋弯钩四、结构施工图的相关知识构 件 名 称保护层厚度（mm）墙、板、壳15梁 、 柱20基础405、钢筋保护层钢筋外缘到构件表面的距离称为钢筋的保护层,其作用是保护钢筋免受锈蚀，提高钢筋与混凝土的粘结力。混凝土构件最小保护层厚度（一类环境）注：1、混凝土强度等级不大于C25时，表中保护层厚度数值应增加5mm；2、钢筋混凝土基础宜设置混凝土垫层，其受力钢筋的混凝土保护层厚度应从垫层顶面算起，且不应小于40mm。四、结构施工图的相关知识6、钢筋图示画构件的立面图和断面图时，假设构件是透明的，内部钢筋被当成可见的。构件轮廓线用中实线绘制，钢筋用粗实线绘制，钢筋断面用涂黑的圆点表示。为了突出钢筋配置，构件内部不画钢筋混凝土材料符号。钢筋图示方法（1）绘图要求四、结构施工图的相关知识（2）普通钢筋表示方法普通钢筋拆解范例四、结构施工图的相关知识四、结构施工图的相关知识（3）钢筋网片表示方法四、结构施工图的相关知识（4）钢筋画法规定四、结构施工图的相关知识（5）钢筋表达方法① 标注钢筋的根数和直径② 标注钢筋的直径和中心间距
