(共13张PPT)

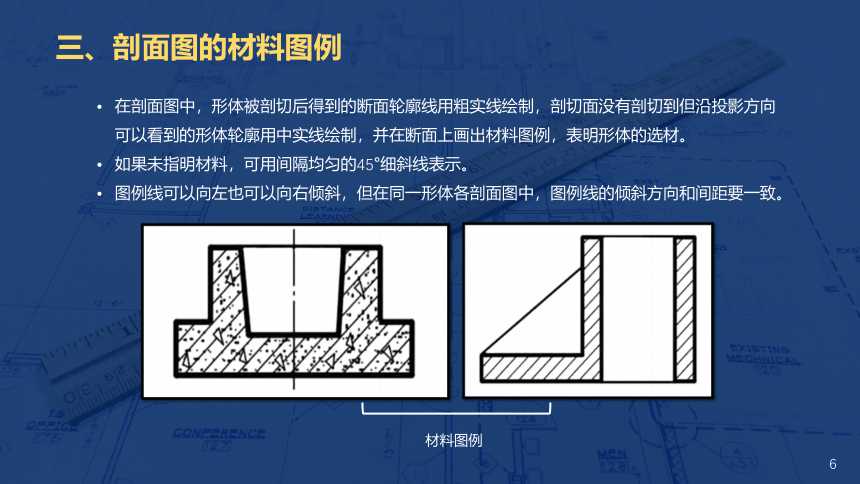

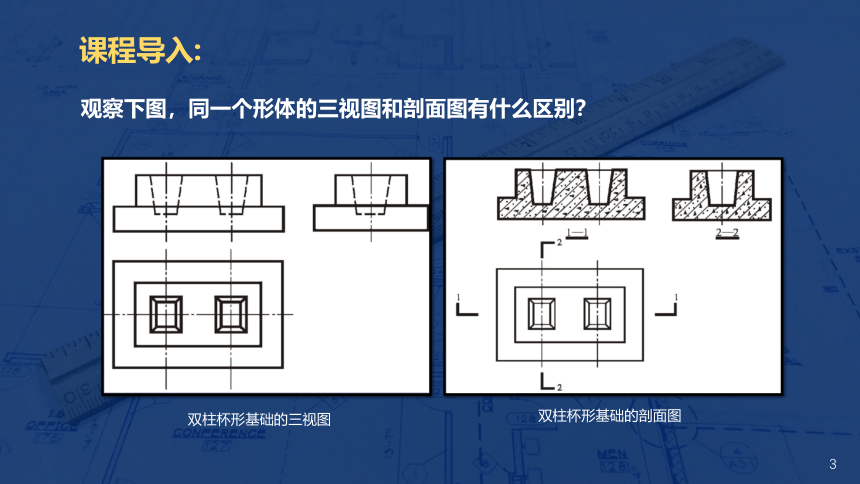

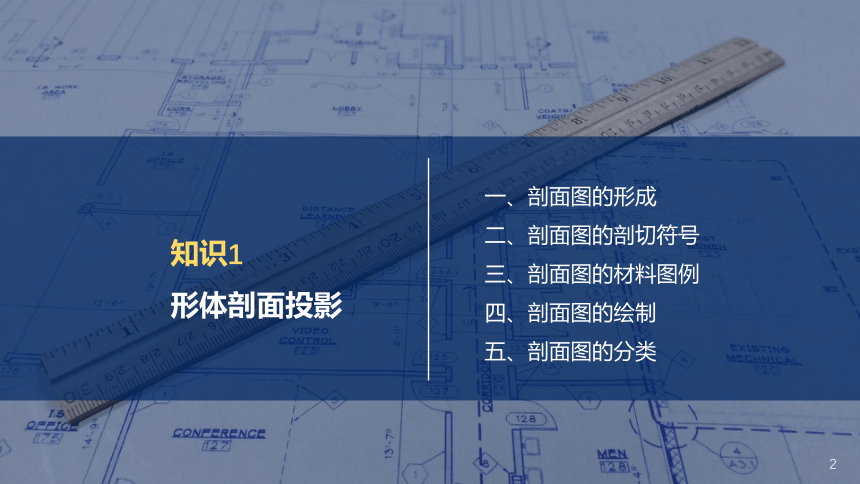

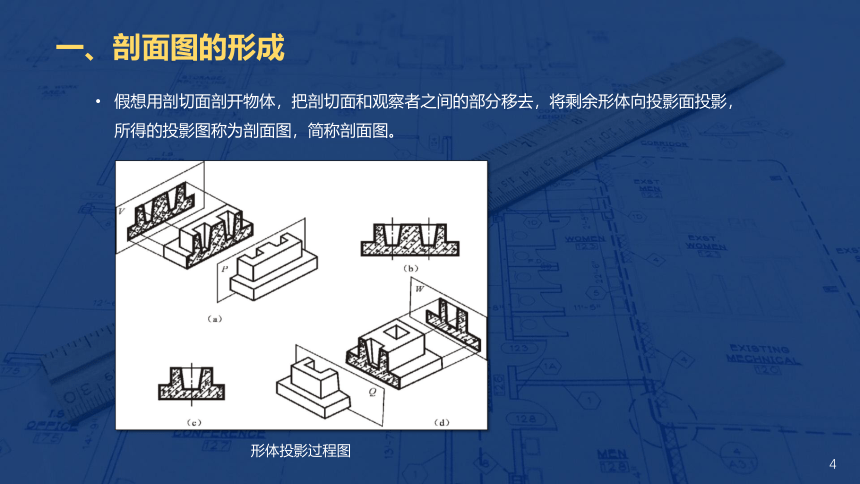

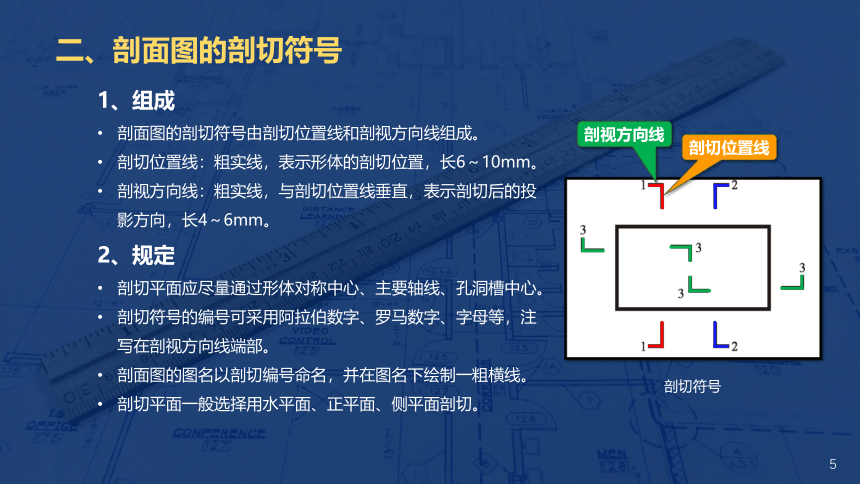

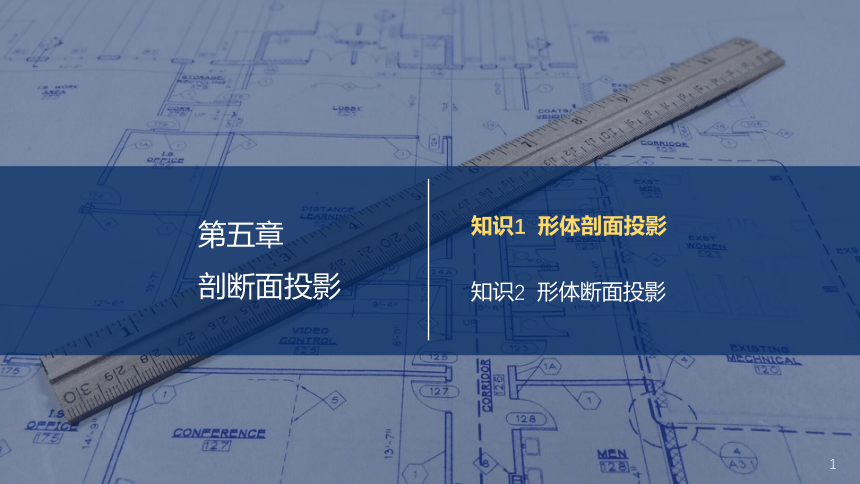

第五章剖断面投影知识1形体剖面投影知识2形体断面投影知识1形体剖面投影一、剖面图的形成二、剖面图的剖切符号三、剖面图的材料图例四、剖面图的绘制五、剖面图的分类双柱杯形基础的三视图双柱杯形基础的剖面图观察下图，同一个形体的三视图和剖面图有什么区别？课程导入:假想用剖切面剖开物体，把剖切面和观察者之间的部分移去，将剩余形体向投影面投影，所得的投影图称为剖面图，简称剖面图。一、剖面图的形成形体投影过程图1、组成剖面图的剖切符号由剖切位置线和剖视方向线组成。剖切位置线：粗实线，表示形体的剖切位置，长6～10mm。剖视方向线：粗实线，与剖切位置线垂直，表示剖切后的投影方向，长4～6mm。2、规定剖切平面应尽量通过形体对称中心、主要轴线、孔洞槽中心。剖切符号的编号可采用阿拉伯数字、罗马数字、字母等，注写在剖视方向线端部。剖面图的图名以剖切编号命名，并在图名下绘制一粗横线。剖切平面一般选择用水平面、正平面、侧平面剖切。剖切符号剖切位置线剖视方向线二、剖面图的剖切符号三、剖面图的材料图例在剖面图中，形体被剖切后得到的断面轮廓线用粗实线绘制，剖切面没有剖切到但沿投影方向可以看到的形体轮廓用中实线绘制，并在断面上画出材料图例，表明形体的选材。如果未指明材料，可用间隔均匀的45°细斜线表示。图例线可以向左也可以向右倾斜，但在同一形体各剖面图中，图例线的倾斜方向和间距要一致。材料图例（1）根据剖切符号确定剖切位置及剖切方向，绘制切开后剩余形体的投影图。（2）在形体断面轮廓内填充材料图例，加粗断面轮廓线，未剖切到的形体轮廓线画中实线。（3）擦除原有投影图中剖切后不存在的图线。（4）标注图名。1、绘制步骤形体切开保留一半正对断面，对剩余形体进行投影实心部分填充图例、加粗轮廓、写图名四、剖面图的绘制剖切是假想的。只在画剖面图时才假想将形体切去一部分，其他视图仍应完整画出。若一个形体需要进行两次以上剖切，在每次剖切前都应按形体为完整的进行考虑。剖面图中不可见的虚线，当配合其他图形能够表达清楚时，一般省略不画。若因省略虚线而影响识图，虚线不可省略。2、绘图注意事项四、剖面图的绘制虚线省略不画【练习】作出水池的1—1、2—2剖面图。四、剖面图的绘制半剖面图全剖面图用剖切面完全地剖开形体所得到的剖面图称为全剖面图。1、全剖面图2、半剖面图用于对称的形体，作剖面图时可用对称线为分界，一半画剖面图，一半画外部投影图。半剖面图一般不画剖切符号，没有图名。五、剖面图的分类3、阶梯剖面图阶梯剖面图用两个或两个以上互相平行的剖切面剖切物体得到的全剖面图。当用一个剖切面，不能同时剖切到形体的几处内部构造时，常采用阶梯剖面图。剖切面转折所产生的轮廓线不画出。五、剖面图的分类展开剖面图4、展开剖面图用两个相交的剖切平面剖开形体得到的全剖面图。该剖面图是形体用两相交平面剖切后，将两剖切面剖到的部分旋转到同一平面位置，一起进行正面投影得到的。五、剖面图的分类局部剖面图分层剖面图5、局部剖面图用剖切平面局部剖开形体后所得的剖面图。局部剖面图常用于外部形状比较复杂，仅需要表达某局部内部形状的建筑形体。6、分层剖面图对一些具有不同构造层次的建筑物，可用分层剖面图表示。各层构造之间以波浪线为界，不需要标注剖切符号。波浪线不应与任何图线重合。五、剖面图的分类
