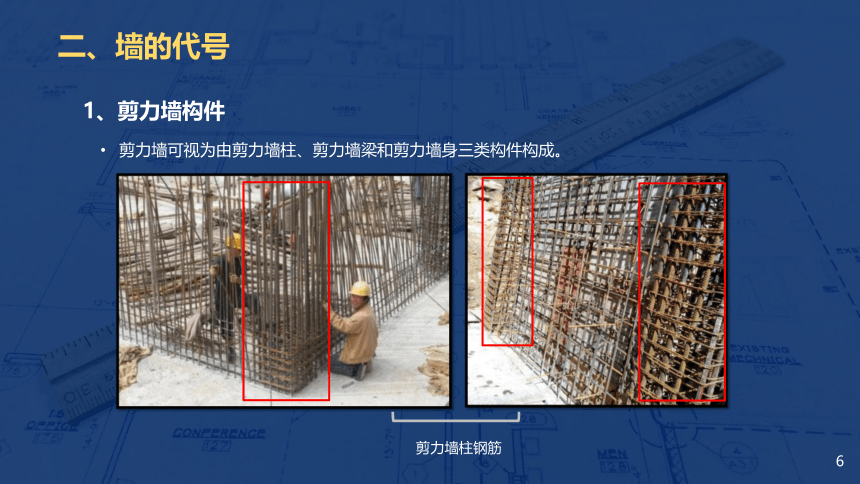

第七章结构施工图知识1结构施工图概述知识2基础施工图识读知识3板施工图识读知识4柱施工图识读知识5墙施工图识读知识6梁施工图识读知识7楼梯施工图识读知识5墙施工图识读一、墙的概念和种类二、墙的代号三、墙平法施工图表示方法一、墙的概念和种类土墙石墙1、墙的概念墙是房屋的竖向承重、分隔、围护构件。2、墙的种类（1）按材料分主要有土墙、石墙、砖块墙、砌块墙、钢筋混凝土墙等。（本章节主要介绍现浇钢筋混凝土墙）。一、墙的概念和种类钢筋混凝土墙砖墙砌块墙一、墙的概念和种类（2）按受力特点分承重墙、非承重墙。承重墙非承重墙非承重墙非承重墙非承重墙非承重墙承重墙二、墙的代号剪力墙柱钢筋剪力墙可视为由剪力墙柱、剪力墙梁和剪力墙身三类构件构成。1、剪力墙构件二、墙的代号剪力墙身钢筋剪力墙身二、墙的代号剪力墙梁钢筋剪力墙梁墙洞墙梁二、墙的代号注：约束边缘构件包括约束边缘暗柱、约束边缘端柱、约束边缘翼墙、约束边缘转角墙四种。构造边缘构件包括构造边缘暗柱、构造边缘端柱、构造边缘翼墙、构造边缘转角墙四种。2、构件代号（1）墙柱墙柱类型代号示意图约束边缘构件YBZ构造边缘构件GBZ非边缘暗柱AZ扶壁柱FBZ二、墙的代号各类墙柱示意图：扶壁柱构造边缘暗柱构造边缘端柱构造边缘翼墙约束边缘暗柱约束边缘端柱约束边缘转角墙约束边缘翼墙构造边缘转角墙二、墙的代号（2）墙梁二、墙的代号俯看侧看（3）墙身剪力墙身代号为“Q”，具体表示为Q××（× ×排）。三、墙平法施工图表示方法墙平法施工图有列表注写、截面注写两种表达方式。所表达楼层用粗线示意墙柱墙梁墙身墙洞墙平面布置图1、列表注写墙平面布置图+墙表（含墙柱、墙梁、墙身）三、墙平法施工图表示方法（1）墙柱表所表达楼层用粗线示意墙柱表编号标高纵筋箍筋（2）墙梁表三、墙平法施工图表示方法墙梁表1.墙梁若未标注侧面纵筋，则表示该筋配置同墙身水平分布钢筋。2.连梁、暗梁及边框梁拉筋直径:当梁宽<350mm时为6，梁宽>350时为8，拉筋间距为2倍箍筋间距，沿侧面竖直方向水平筋须隔一拉一。连梁配筋规定（3）墙身表三、墙平法施工图表示方法墙身表双排配筋（墙厚≤400）俯看图水平分布筋C12@200垂直分布筋C12@200拉筋A6@600@600拉筋A6@600@600（矩形）A6600600三、墙平法施工图表示方法（4）墙洞：剪力墙洞有矩形洞口（JD× ×）和圆形洞口（YD× ×）两种。编号洞口直径2层楼的洞口中心标高，比2层楼楼面的结构标高低0.8m洞口每边的补强钢筋三、墙平法施工图表示方法剪力墙洞补强构造三、墙平法施工图表示方法2、截面注写：墙平面布置图+截面标注编号受力筋箍筋尺寸编号尺寸下表面受力筋箍筋上表面受力筋所表达楼层用粗线示意墙柱墙梁墙身墙洞编号与尺寸洞口补强纵筋与箍筋洞口中心标高编号与墙厚受力筋与拉筋
