(共12张PPT)

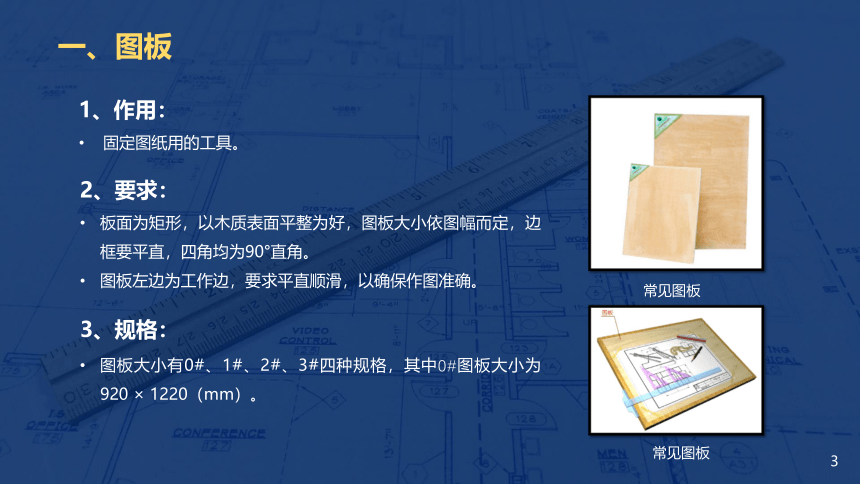

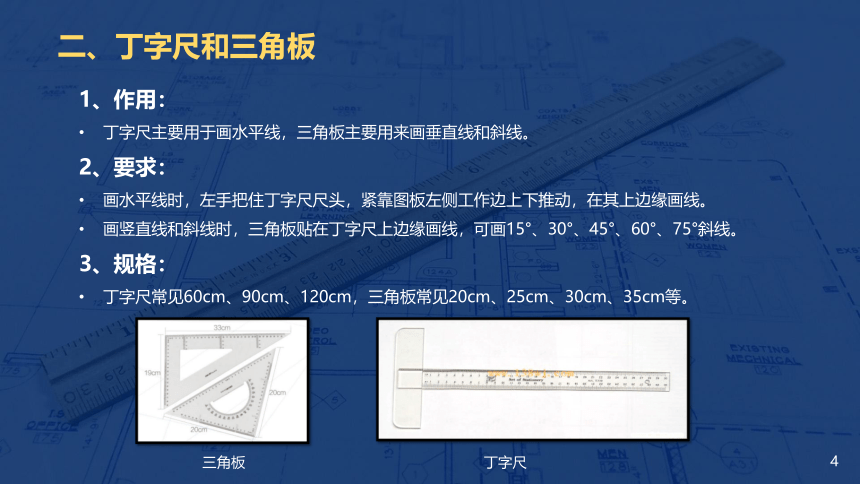

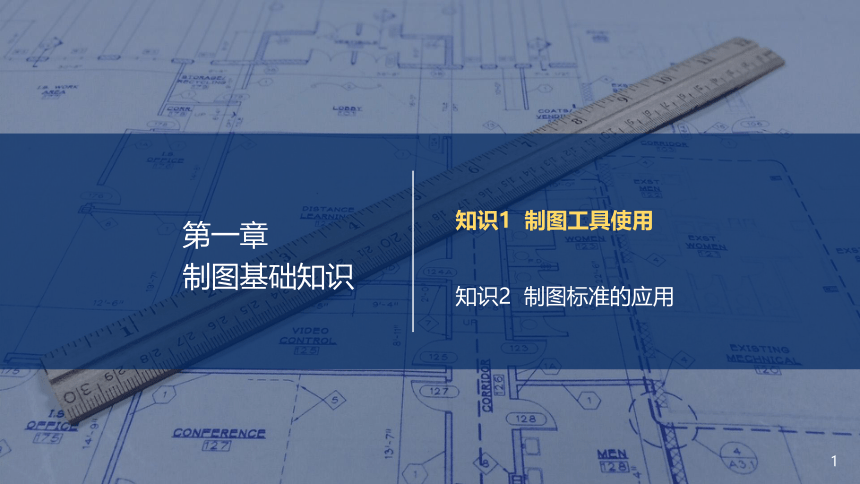

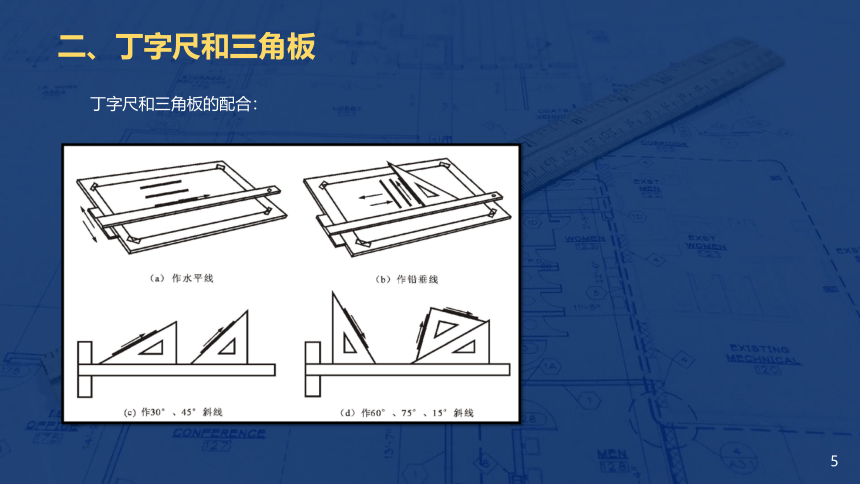

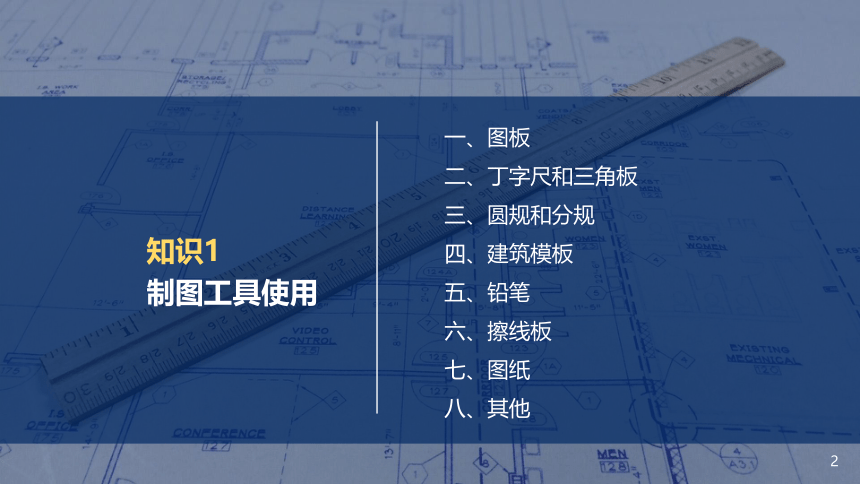

第一章制图基础知识知识1制图工具使用知识2制图标准的应用知识1制图工具使用一、图板二、丁字尺和三角板三、圆规和分规四、建筑模板五、铅笔六、擦线板七、图纸八、其他一、图板1、作用：固定图纸用的工具。常见图板常见图板图板大小有0#、1#、2#、3#四种规格，其中0#图板大小为920 × 1220（mm）。3、规格：2、要求：板面为矩形，以木质表面平整为好，图板大小依图幅而定，边框要平直，四角均为90°直角。图板左边为工作边，要求平直顺滑，以确保作图准确。二、丁字尺和三角板1、作用：丁字尺主要用于画水平线，三角板主要用来画垂直线和斜线。2、要求：画水平线时，左手把住丁字尺尺头，紧靠图板左侧工作边上下推动，在其上边缘画线。画竖直线和斜线时，三角板贴在丁字尺上边缘画线，可画15°、30°、45°、60°、75°斜线。3、规格：丁字尺常见60cm、90cm、120cm，三角板常见20cm、25cm、30cm、35cm等。丁字尺三角板二、丁字尺和三角板丁字尺和三角板的配合：三、圆规和分规圆规的用法1、作用：圆规是画圆及圆弧的仪器；分规是用来截取相同长度或等分线段。2、要求：圆规及分规使用方法如图，注意使用前检查规腿靠拢后是否平齐。分规的用法四、建筑模板1、作用：为了使制图更加规范和简便，将图样上常用的符号、图形刻在有机玻璃板上，做成模板。建筑模板电工模板结构模板2、规格：目前有很多专业型的模板，如建筑模板、结构模板、电工模板、给排水模板等。五、铅笔1、作用：配合绘图白纸，打底稿或加深图线作用。2、要求：绘图铅笔有木质铅笔和自动铅笔。铅芯的软硬程度可分为B型和H型两类， “B”表示软，“H”表示硬，HB介于两者之间。画细线或打底稿常用H或2H；画粗线或加粗时常用B、HB或2B。木头铅笔削法各种标号的铅笔六、擦线板1、作用：擦图片配合橡皮用于修改或擦除图线。2、要求：使用时，把要擦除的线条在擦图片的适当孔位露出，按紧擦图片，用橡皮将露出的线条擦除即可。3、规格：形状如图所示，其材质多为不锈钢或有机塑料。塑料擦图片不锈钢擦图片七、图纸绘图纸1、作用：绘制或打印图形用。2、要求：图纸有绘图纸和描图纸两种。绘图纸用于画铅笔图或墨线图，要求纸面洁白、质地坚实，橡皮擦拭不起毛、画墨线不洇。绘图纸七、图纸描图纸（也称硫酸纸）：专门用于墨线笔或绘图笔等描绘作图的，并以此复制蓝图，要求其透明度好、表面平整挺括。3、规格：图纸有A0、A1、A2、A3、A4五种规格。蓝图描图纸（硫酸纸）八、其它1、笔刷：用橡皮擦拭图纸，会产生很多的橡皮屑，要用笔刷及时地清除干净。2、橡皮：有软硬之分，宜使用清洁力强的专业绘图橡皮。橡皮笔刷
