第十一章 建筑工程施工图
柱平法施工图
11.4 平法施工图简介
一、柱的形式

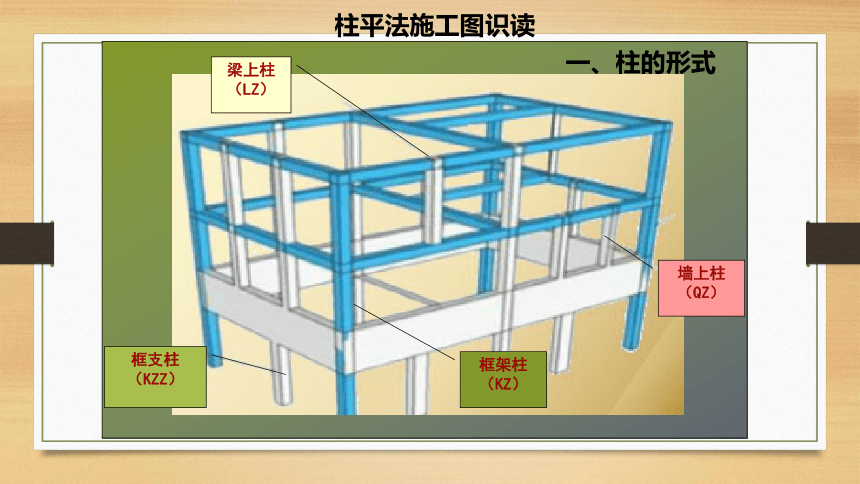

梁上柱
（LZ）
框架柱
（KZ）
墙上柱
（QZ）
框支柱
（KZZ）
柱平法施工图识读

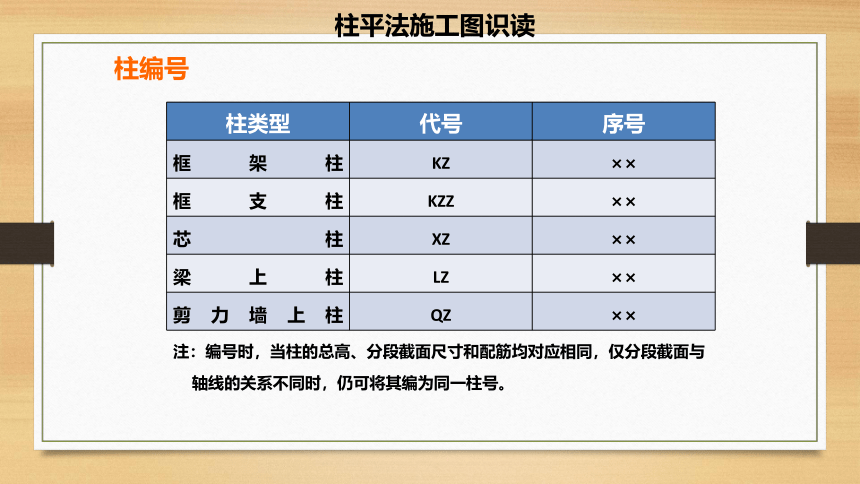

柱类型 代号 序号
框 架 柱 KZ ××
框 支 柱 KZZ ××
芯 柱 XZ ××
梁 上 柱 LZ ××
剪力墙上柱 QZ ××
注：编号时，当柱的总高、分段截面尺寸和配筋均对应相同，仅分段截面与轴线的关系不同时，仍可将其编为同一柱号。
柱编号
柱平法施工图识读
二、柱平法施工图制图规则
柱平法
表达形式
列表注写方式
截面注写方式
柱在不同标准层截面多次变化时，可用列表注写方式，否则宜用截面注写方式。
柱平法施工图识读
1、列表注写方式
在柱平面布置图上，分别在同一编号的柱中选择一个或几个截面标注几何参数代号（反映截面对轴线的偏心情况），用简明的柱表注写柱号、柱段起止标高、几何尺寸（含截面对轴线的偏心情况）与配筋数值，并配以各种柱截面形状及箍筋类型图。柱表中自柱根部（基础顶面标高）往上以变截面位置或配筋改变处为界分段注写。
柱平法施工图识读
列表注写方式
柱平法施工图识读
柱平法施工图识读
2、截面注写方式
截面注写方式，在柱截面配筋图上直接引注的内容有柱编号、柱高(分段起止高度)、截面尺寸、纵向钢筋及箍筋。
柱平法施工图识读
截面注写内容
1）在柱定位图中，按一定比例放大绘制柱截面配筋图，在其编号后再注写截面尺寸（按不同形状标注所需数值）、角筋、中部纵筋及箍筋。
2）柱的竖筋数量及箍筋形式直接画在大样图上，并集中标注在大样旁边。
柱平法施工图识读
柱平法施工图识读3）当柱纵筋采用同一直径时，可标注全部钢筋；当纵筋采用两种直径时，需将角筋和各边中部筋的具体数值分开标注；当柱采用对称配筋时，可仅在一侧注写腹筋。4）必要时，可在一个柱平面布置图上用小括号“（ ）”和尖括号“< >”区分和表达各不同标准层的注写数值。5）如柱的分段截面尺寸和配筋均相同，仅分段截面与轴线的关系不同时，可将其编为同一柱号。但此时应在未画配筋的柱截面上注写该截面与轴线关系的具体尺寸。
