(共16张PPT)
第十一章 建筑工程施工图
楼梯平法施工图
11.4 平法施工图简介
板式楼梯
梁式楼梯
一、概述
钢筋混凝土楼梯按梯段结构形式的不同，主要分为板式楼梯和梁式楼梯。
楼梯平法施工图

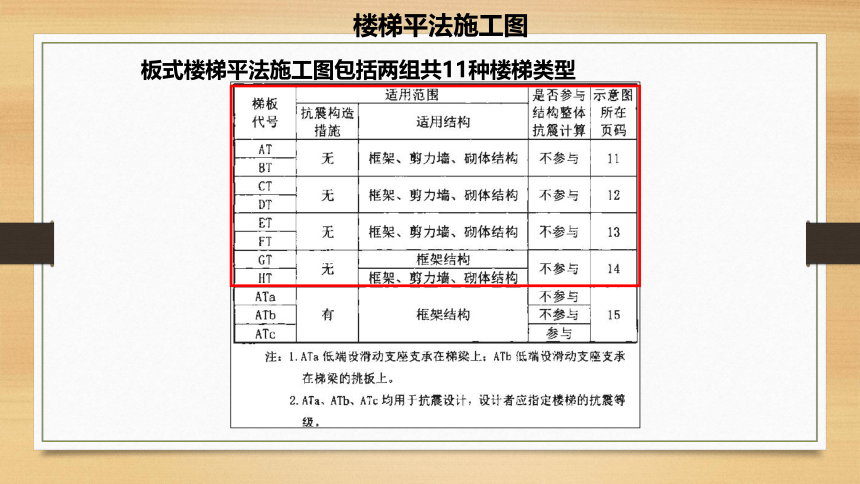

板式楼梯平法施工图包括两组共11种楼梯类型
楼梯平法施工图

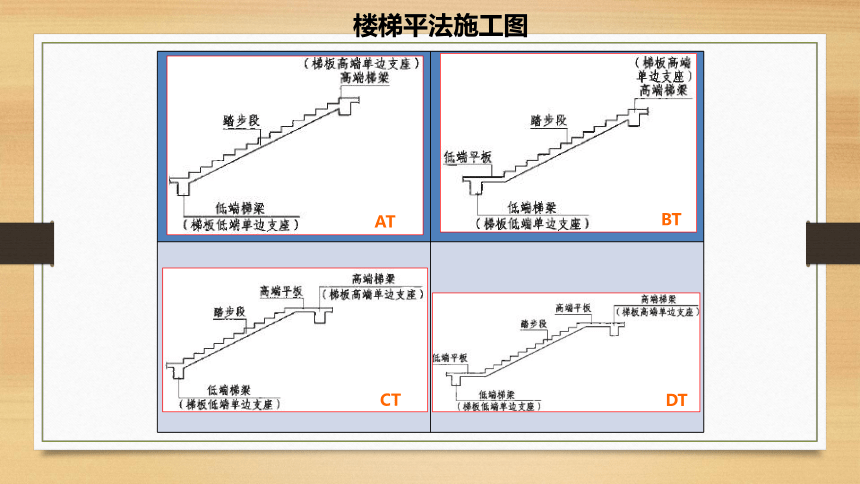

AT
DT
CT
BT
楼梯平法施工图

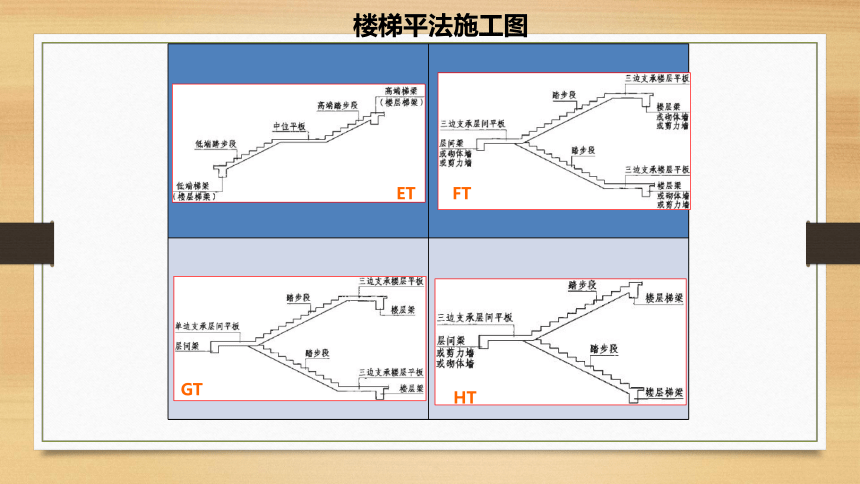

ET
FT
GT
HT
楼梯平法施工图

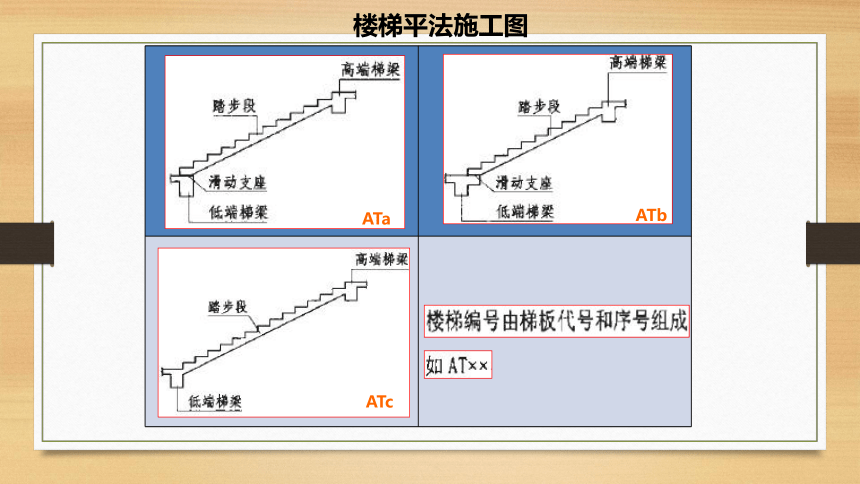

ATa
ATb
ATc
楼梯平法施工图
1、集中标注
集中标注的内容：各跑梯板类型代号及序号、各梯板类型代号及序号、楼层平台板代号及序号、层间平台板代号及序号、梯梁楼层结构标高、层间结构标高等。
楼梯平法施工图
二、楼梯的平法标注
楼梯平法施工图
1）梯板类型代号和序号 AT××
2）梯板厚度 h
3）踏步段总高度 Hs=hs(m+1)，hs：踏步高；m+1：踏步数
4）梯板配筋 图名下方注写梯板及平台板的分布钢筋
楼梯平法施工图
板式楼梯平台板中部注写内容有四项：
1）平台板代号和序号 PTB××
2）平台板厚度h
3）平台板下部短跨方向配筋（S 配筋）
4）平台板下部长跨方向配筋（L 配筋）
S 配筋和 L 配筋之间用“/”分隔开；在板内四周原位注写的内容为构造钢筋与伸入板内的长度；平台板和梯板的分布钢筋注写在图名下方。
楼梯平法施工图
楼梯平法施工图PTB1 h=100B: X&YФ8@200T: XФ8@200,YФ8@200楼梯平法施工图列表注写方式
具体要求同剖面注写方式，仅将剖面注写方式中的梯板配筋注写项改为列表注写项即可。
梯板编号 踏步段总高度/踏步级数 板厚h 上部纵向钢筋 下部纵向钢筋 分布筋
楼梯平法施工图
三、板式楼梯钢筋构造
当采用HPB235光面钢筋时，除梯板上部纵筋的跨内端头作90度直角弯钩外，所有末端应作180度的弯钩，弯后平直段长度不应小于3d；当采用HRB335或 HRB400带肋钢筋时，则不做弯钩。
在标准构造详图中，AT型楼梯梯板支座端上部纵向钢筋按梯板下部纵筋的1/2配置，且不小于φ8@200；上部纵向钢筋自支座边缘向跨内延伸的水平投影长度统一取不小于1/4梯段板净跨，设计不标注。
楼梯平法施工图
楼梯平法施工图
