第十一章 建筑工程施工图
结构构件详图
11.3 结构施工图概述

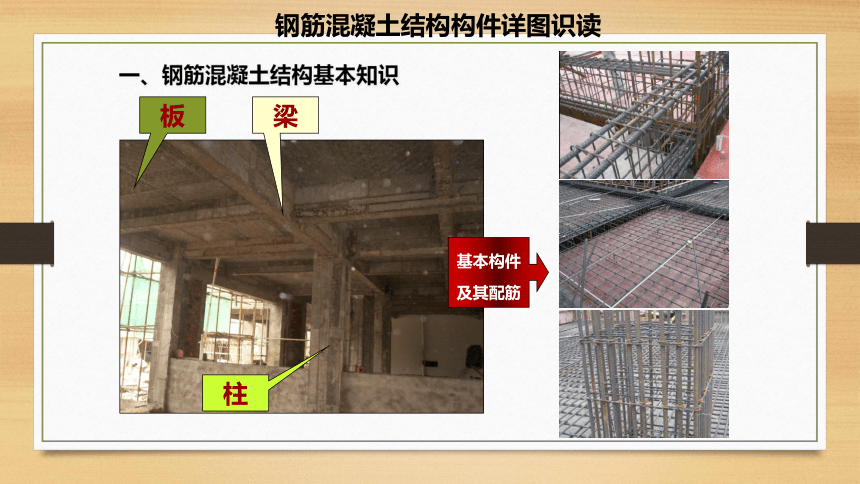

一、钢筋混凝土结构基本知识
梁
板
柱
基本构件
及其配筋
钢筋混凝土结构构件详图识读

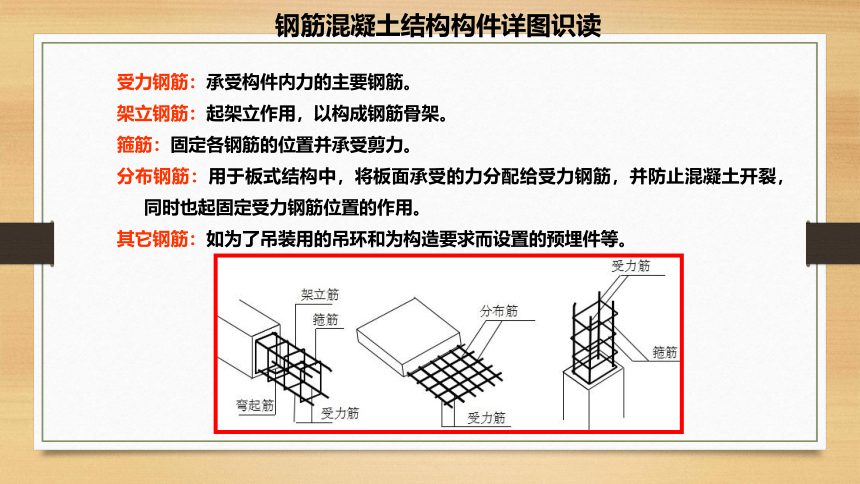

受力钢筋：承受构件内力的主要钢筋。
架立钢筋：起架立作用，以构成钢筋骨架。
箍筋：固定各钢筋的位置并承受剪力。
分布钢筋：用于板式结构中，将板面承受的力分配给受力钢筋，并防止混凝土开裂，同时也起固定受力钢筋位置的作用。
其它钢筋：如为了吊装用的吊环和为构造要求而设置的预埋件等。
钢筋混凝土结构构件详图识读

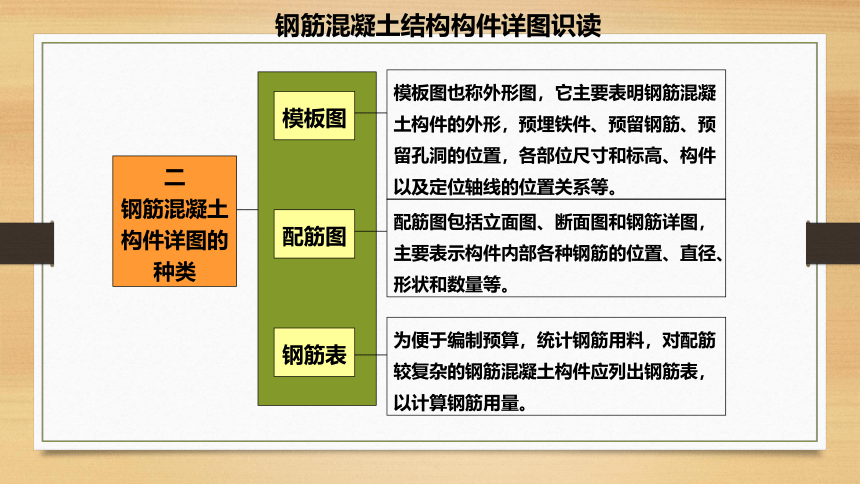

二
钢筋混凝土
构件详图的
种类
模板图
配筋图
钢筋表
模板图也称外形图，它主要表明钢筋混凝土构件的外形，预埋铁件、预留钢筋、预留孔洞的位置，各部位尺寸和标高、构件以及定位轴线的位置关系等。
配筋图包括立面图、断面图和钢筋详图，主要表示构件内部各种钢筋的位置、直径、形状和数量等。
为便于编制预算，统计钢筋用料，对配筋较复杂的钢筋混凝土构件应列出钢筋表，以计算钢筋用量。
钢筋混凝土结构构件详图识读

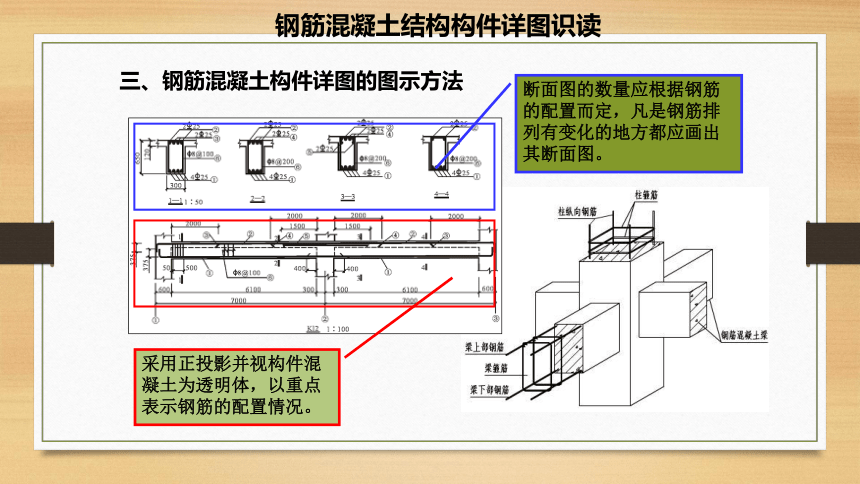

采用正投影并视构件混凝土为透明体，以重点表示钢筋的配置情况。
断面图的数量应根据钢筋的配置而定，凡是钢筋排列有变化的地方都应画出其断面图。
三、钢筋混凝土构件详图的图示方法
钢筋混凝土结构构件详图识读
（1）钢筋的标注要求
为防止混淆，方便看图，构件中的钢筋都要统一编号，在立面图和断面图中要注出一致的钢筋编号、直径、数量、间距等。通常应沿钢筋的长度标注或标注在有关钢筋的引出线上。对于简单的构件，钢筋可不编号。
钢筋混凝土结构构件详图识读
（2）当构件纵横向尺寸相差悬殊时，可在同一详图中纵横向选用不同比例。（3）结构图中构件标高，一般标注出构件底面结构标高。（4）构件配筋较简单时，可在其模板图的一角用局部剖面的方式绘出其钢筋布置。构件对称时，在同一图中可以一半表示模板，一半表示配筋。钢筋混凝土结构构件详图识读四、钢筋混凝土构件详图的内容(1)构件名称或代号、比例。(2)构件的定位轴线及其编号。(3)构件的形状、尺寸和预埋件代号及布置。(4)构件内部钢筋的布置。(5)构件的外形尺寸、钢筋规格、构造尺寸以及构件底面标高。(6)施工说明。钢筋混凝土结构构件详图识读1、钢筋混凝土梁
梁是房屋结构中的主要承重构件，常见的有过梁、圈梁、楼板梁、框架梁、楼梯梁、雨篷梁等。梁的结构详图由配筋图和断面图组成，如下图，识读梁的结构详图。
钢筋混凝土结构构件详图识读
2、钢筋混凝土柱钢筋混凝土柱构件详图与钢筋混凝土梁基本相同，对于比较复杂的钢筋混凝土柱，除画出构件的立面图和断面图外，还需画出模板图。如下图，识读柱的结构详图。钢筋混凝土结构构件详图识读3、钢筋混凝土板钢筋混凝土板详图一般由平面图和节点断面图组成。平面图主要表示钢筋混凝土板的形状和板中钢筋的布置、定位轴线及尺寸、断面图的剖切位置等。钢筋混凝土结构构件详图识读钢筋表钢筋混凝土结构构件详图识读
