第十一章 建筑工程施工图
楼层结构平面图
11.3 结构施工图概述

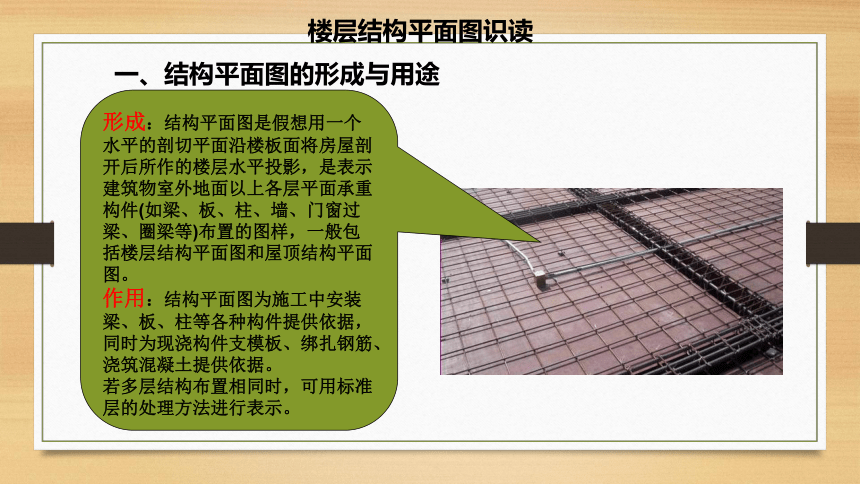

一、结构平面图的形成与用途
形成：结构平面图是假想用一个水平的剖切平面沿楼板面将房屋剖开后所作的楼层水平投影，是表示建筑物室外地面以上各层平面承重构件(如梁、板、柱、墙、门窗过梁、圈梁等)布置的图样，一般包括楼层结构平面图和屋顶结构平面图。
作用：结构平面图为施工中安装梁、板、柱等各种构件提供依据，同时为现浇构件支模板、绑扎钢筋、浇筑混凝土提供依据。
若多层结构布置相同时，可用标准层的处理方法进行表示。
楼层结构平面图识读

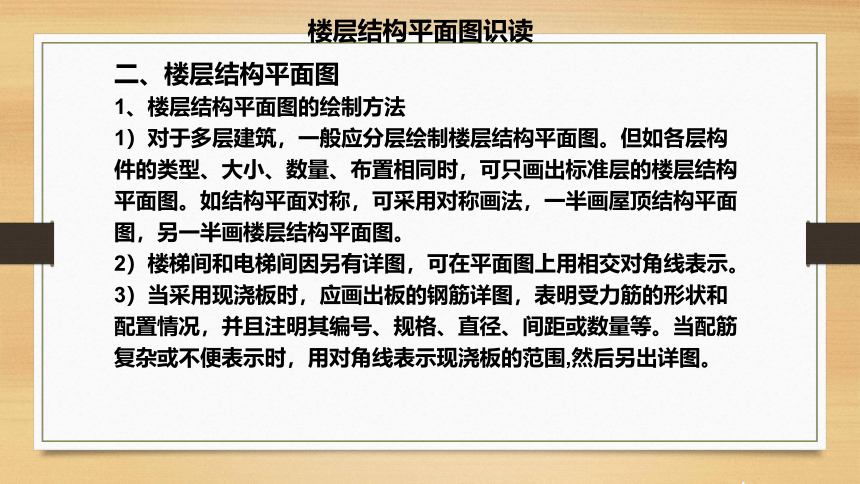

二、楼层结构平面图1、楼层结构平面图的绘制方法1）对于多层建筑，一般应分层绘制楼层结构平面图。但如各层构件的类型、大小、数量、布置相同时，可只画出标准层的楼层结构平面图。如结构平面对称，可采用对称画法，一半画屋顶结构平面图，另一半画楼层结构平面图。2）楼梯间和电梯间因另有详图，可在平面图上用相交对角线表示。3）当采用现浇板时，应画出板的钢筋详图，表明受力筋的形状和配置情况，并且注明其编号、规格、直径、间距或数量等。当配筋复杂或不便表示时，用对角线表示现浇板的范围,然后另出详图。楼层结构平面图识读楼层结构平面图识读

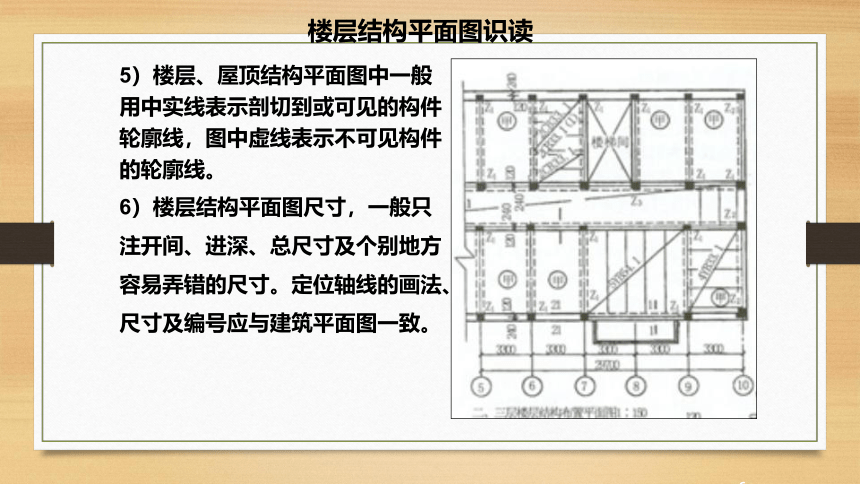

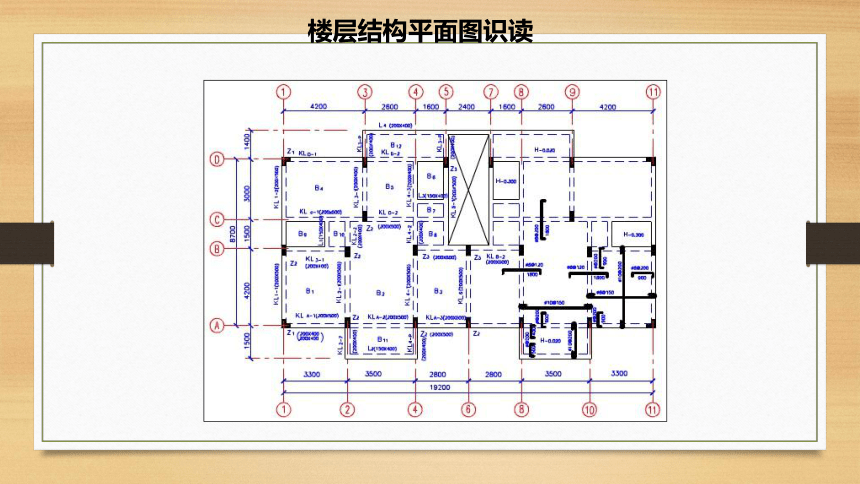

5）楼层、屋顶结构平面图中一般用中实线表示剖切到或可见的构件轮廓线，图中虚线表示不可见构件的轮廓线。6）楼层结构平面图尺寸，一般只注开间、进深、总尺寸及个别地方容易弄错的尺寸。定位轴线的画法、尺寸及编号应与建筑平面图一致。楼层结构平面图识读7）梁一般用单点粗点画线表示其中心位置，并注明梁的代号，圈梁、门窗过梁等应编号注出，若结构平面图中不能表达清楚时，则需另绘其平面布置图。8）楼层、屋顶结构平面图的比例同建筑平面图，一般采用1∶100或1∶200的比例。楼层结构平面图识读2、楼层结构平面图的主要内容1）图名、比例2）与建筑平面图相一致的墙体的定位轴线及墙体的厚度。3）墙、柱、梁、板等构件的位置及代号和编号。4）现浇楼板的配筋，它与梁、墙体的关系。5）详图索引符号及剖切符号6）标注尺寸和必要的文字说明。楼层结构平面图识读三、屋顶结构平面图1、屋顶结构平面图是表示屋面承重构件平面布置的图样，其图示内容和表达方法与楼层结构平面图基本相同。2、对于混合结构的房屋，根据抗震和整体刚度的需要，应在适当位置设置圈梁。圈梁用粗实线表示，并在适当位置画出断面的剖切符号，以便与圈梁断面图对照阅读。圈梁平面图的比例可小些(1∶200)，图中要求注出定位轴线间的距离尺寸。楼层结构平面图识读楼层结构平面图识读四、结构平面图的表达钢筋混凝土现浇楼板，用粗实线画出板中的钢筋，每一种钢筋只画一根，同时画出一个重合断面，表示板的形状、厚度和标高。对于承重构件布置相同的楼层，只画一个结构平面布置图，称为标准层结构平面布置图。结构平面图的定位轴线必须与建筑平面图一致。楼梯间的结构布置一般不在楼层结构平面图中表示，只用双对角线或单对角线表示楼梯间。楼层结构平面图识读楼层结构平面图识读
