第十一章 建筑工程施工图

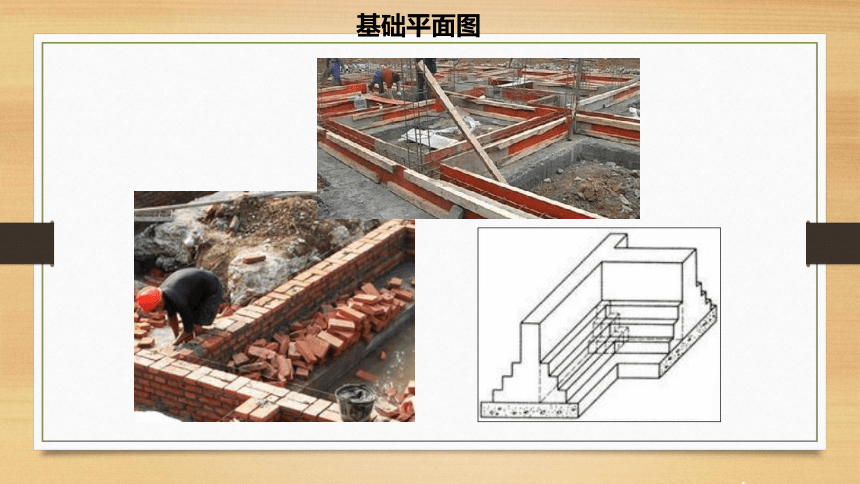

基础平面图
11.3 结构施工图概述

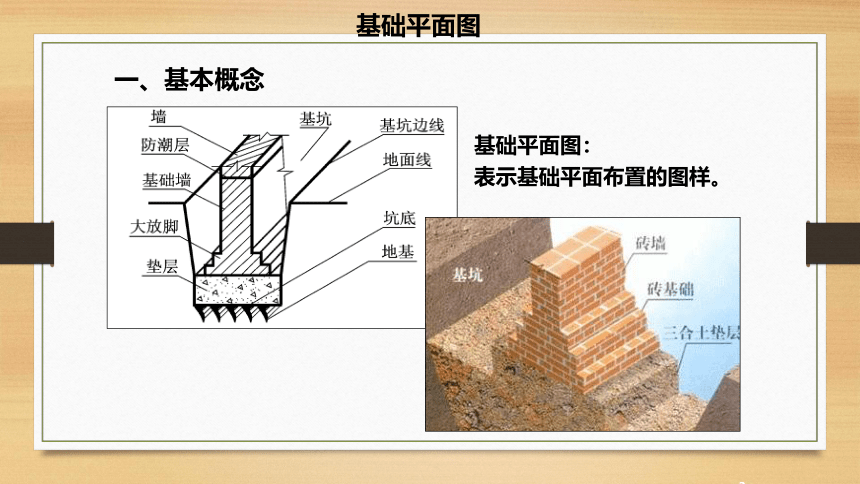

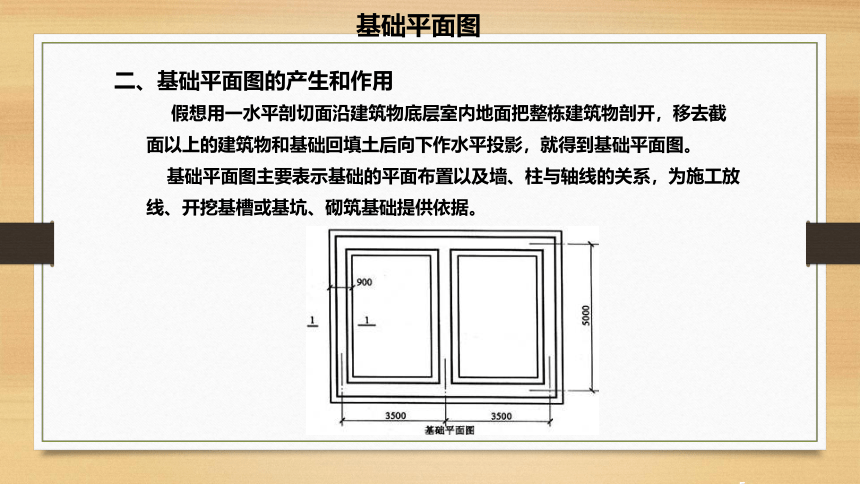

一、基本概念基础平面图：表示基础平面布置的图样。基础平面图基础平面图二、基础平面图的产生和作用　　假想用一水平剖切面沿建筑物底层室内地面把整栋建筑物剖开，移去截面以上的建筑物和基础回填土后向下作水平投影，就得到基础平面图。　 基础平面图主要表示基础的平面布置以及墙、柱与轴线的关系，为施工放线、开挖基槽或基坑、砌筑基础提供依据。基础平面图三、基础平面图的特点
（1）基础平面图中，只画出基础墙（或柱）及基础底面的轮廓线。
（2）剖到的基础墙、柱的边线用粗实线画出；基础边线用细实线画出；在基础内留有孔、洞及管沟时，应用虚线表示其位置。
（3）当基础中设基础梁和地圈梁时，用粗单点长画线表示其中心线的位置 。
基础平面图
（4）基础宽度、墙体厚度、大放脚、基底标高及管沟做法等不同时，均应标有不同编号的断面剖切符号，画有不同的基础详图。根据断面剖切符号的编号可以查阅基础详图。
边线
墙线
基础宽度
断面
基础平面图
四、基础平面图的内容
1、图名、比例
（一般采用1:100，1:50，1:150，1:00）。
2、定位轴线及其编号、标志尺寸（与建施图一致）。
3、基础的平面布置。
4、基础墙、柱、基础底面的形状、大小。
5、基础梁、基础墙、柱的标注及编号。
6、剖切位置线及其编号。
7、施工说明。
基础平面图
五、砖基础平面图
基础平面图
图名、比例
定位轴线
标志尺寸
剖切位置线及其编号
六、钢筋混凝土独立基础平面图基础平面图设计说明（例）
基础平面图
