第十一章 建筑工程施工图
基础详图
11.3 结构施工图概述
基础详图
一、基础详图的形成
在基础的某一处用铅垂剖切平面切开基础所得到的断面图称为基础详图。常用1∶10、1∶20、1∶50的比例绘制。
基础详图表示了基础的断面形状、大小、材料、构造、埋深及主要部位的标高等，如图所示。
P
基础详图

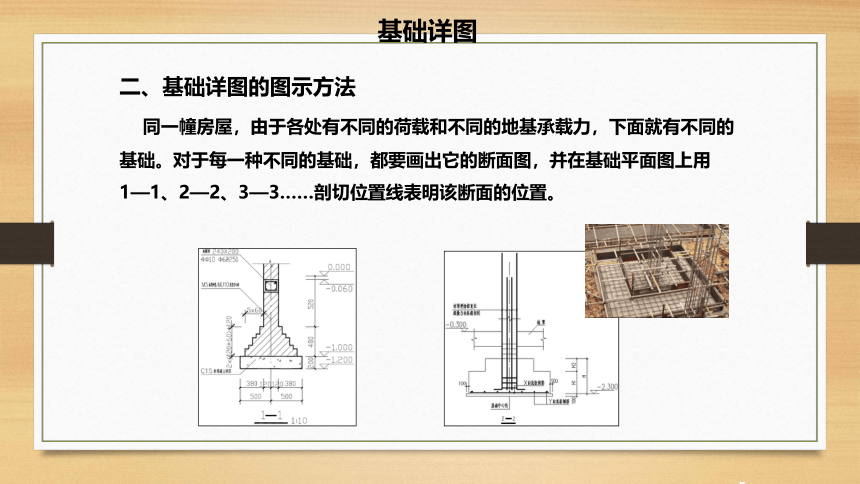

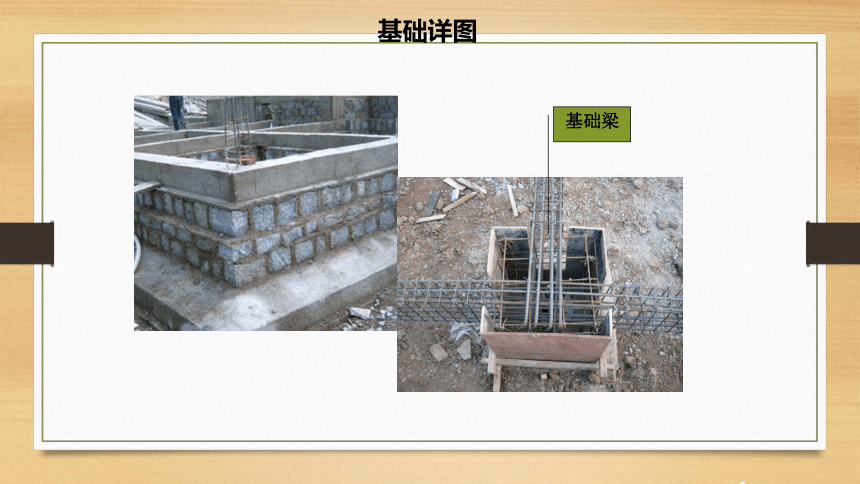

二、基础详图的图示方法同一幢房屋，由于各处有不同的荷载和不同的地基承载力，下面就有不同的基础。对于每一种不同的基础，都要画出它的断面图，并在基础平面图上用1—1、2—2、3—3……剖切位置线表明该断面的位置。基础详图基础详图基础梁三、.基础详图的特点与内容　　

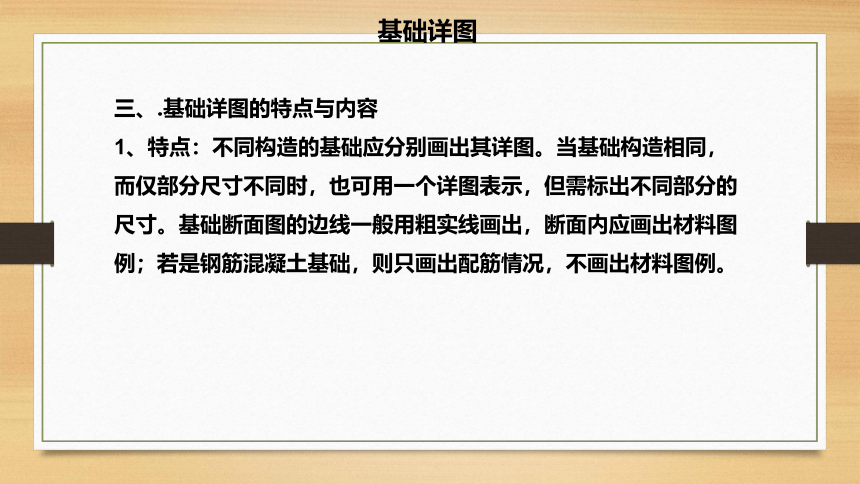

1、特点：不同构造的基础应分别画出其详图。当基础构造相同，而仅部分尺寸不同时，也可用一个详图表示，但需标出不同部分的尺寸。基础断面图的边线一般用粗实线画出，断面内应画出材料图例；若是钢筋混凝土基础，则只画出配筋情况，不画出材料图例。
基础详图
　2、基础详图的主要内容
1）图名与比例。
2）轴线及其编号。
3）基础的详细尺寸，基础墙的厚度，基础的宽、高，垫层的厚度等。　　
4）室内外地面标高及基础底面标高。
5）基础断面形状、大小、材料以及配筋　　
6）防潮层、圈梁的做法和位置。
7）施工说明等。
基础详图
基础详图基础详图
基础详图
基础详图
四、识图示例　　图示为某宿舍楼的基础平面图和基础配筋图，本例为钢筋混凝土柱下独立基础。基础沿A, B轴布置，1、2轴和12, 13轴的左右两柱各共用一个基础，为JCI，共四个，其他为JC2，共8个。基础JC1、JC2有详图表示其各部尺寸、配筋和标高等。基础用基础梁连系，横向基础梁为JL1，共8根，纵向基础梁为JL2,共2根。基础详图基础梁JL1采用集中标注方法，标注含义：JL1为梁编号；(1)为跨数；300 mm x 600 mm为梁截面尺寸；Φ10@200为箍筋；(2)为双肢箍；4Φ20为下部钢筋；4Φ20为上部钢筋。基础梁JL2 (7)表示梁从1一13轴共7跨；截面尺寸为300 mm x 750～，Φ10 @ 200为箍筋；双肢箍；4Φ25为下部钢筋；4Φ25为上部钢筋。基础详图基础详图
