(共14张PPT)
第十一章 建筑工程施工图
6、楼梯详图
11.2建筑工程施工图概述

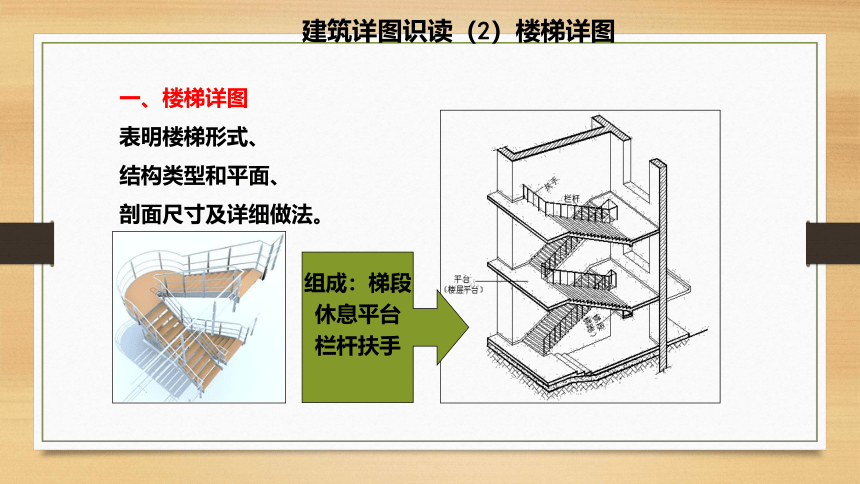

一、楼梯详图
表明楼梯形式、
结构类型和平面、
剖面尺寸及详细做法。
建筑详图识读（2）楼梯详图
组成：梯段
休息平台
栏杆扶手

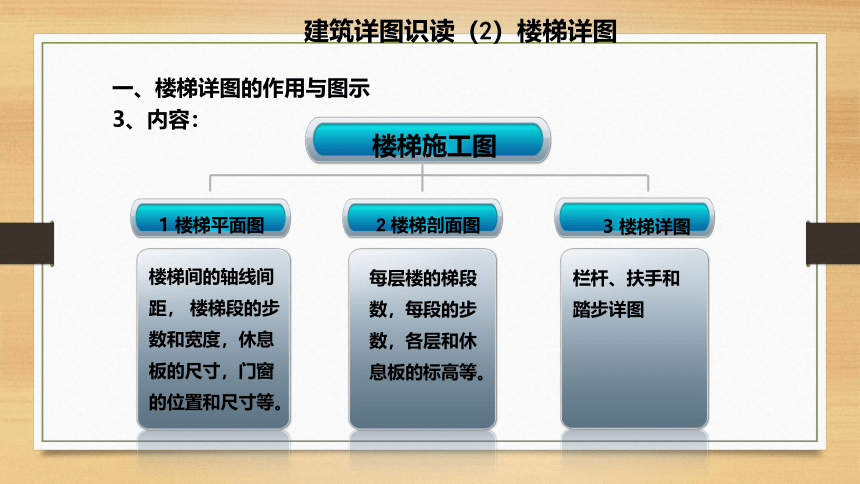

一、楼梯详图的作用与图示
3、内容：
楼梯施工图
1 楼梯平面图
2 楼梯剖面图
3 楼梯详图
楼梯间的轴线间距， 楼梯段的步数和宽度，休息板的尺寸，门窗的位置和尺寸等。
每层楼的梯段数，每段的步数，各层和休息板的标高等。
栏杆、扶手和踏步详图
建筑详图识读（2）楼梯详图

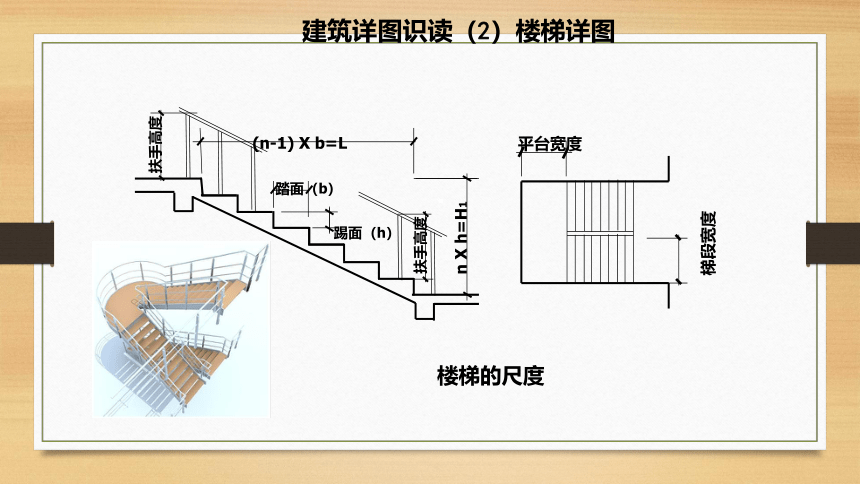

楼梯的尺度
(n-1) X b=L
n X h=H1
踏面（b）
踢面（h）
扶手高度
扶手高度
平台宽度
梯段宽度
建筑详图识读（2）楼梯详图

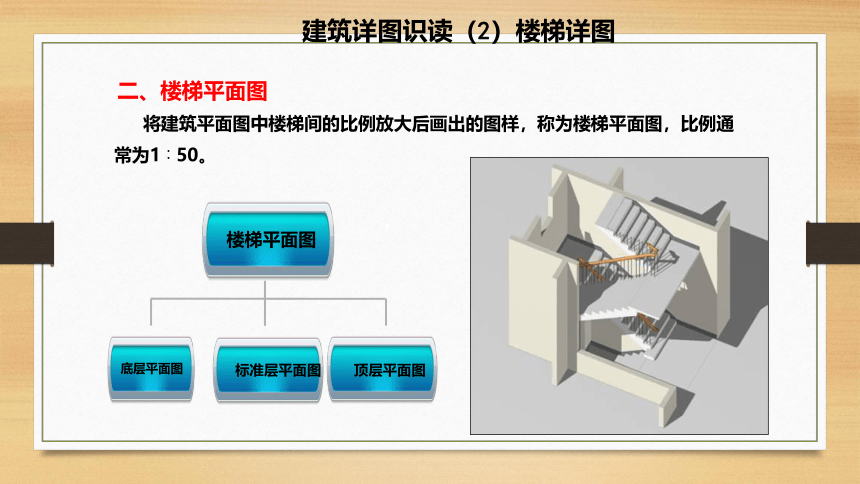

二、楼梯平面图
将建筑平面图中楼梯间的比例放大后画出的图样，称为楼梯平面图，比例通常为1∶50。
楼梯平面图
底层平面图
标准层平面图
顶层平面图
建筑详图识读（2）楼梯详图

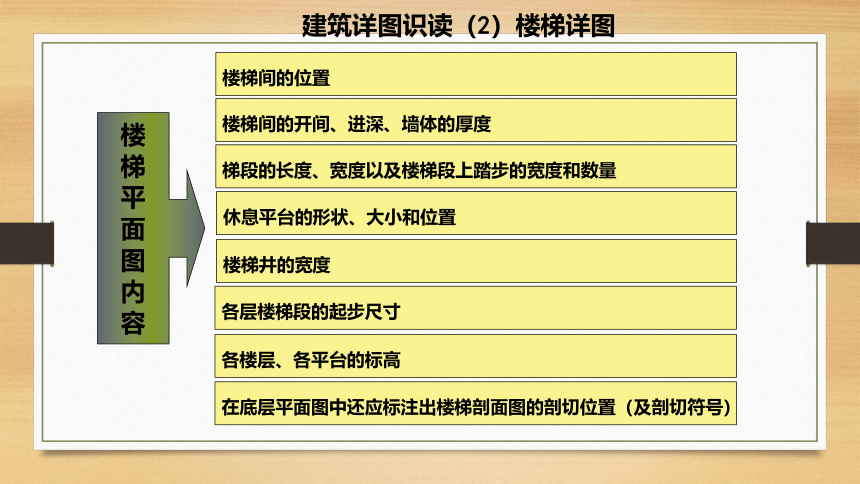

楼梯间的位置
楼梯间的开间、进深、墙体的厚度
梯段的长度、宽度以及楼梯段上踏步的宽度和数量
休息平台的形状、大小和位置
楼梯井的宽度
各层楼梯段的起步尺寸
各楼层、各平台的标高
楼
梯
平
面
图
内
容
在底层平面图中还应标注出楼梯剖面图的剖切位置（及剖切符号）
建筑详图识读（2）楼梯详图
建筑详图识读（2）楼梯详图
底层平面图
标准层平面图
顶层平面图
建筑详图识读（2）楼梯详图
建筑详图识读（2）楼梯详图
三、楼梯剖面图
楼梯剖面图是用假想的铅垂剖切平面通过各层的一个梯段和门窗洞口将楼梯垂直剖切，向另一未剖到的梯段方向投影所作的图。
比例一般为1∶50、1∶40或1∶30。
建筑详图识读（2）楼梯详图
楼梯剖面图应注明各楼楼层面、平台面、楼梯间窗洞的标高、踢面的高度、踏步的数量以及栏杆的高度。
建筑详图识读（2）楼梯详图
四、楼梯节点详图
楼梯节点详图主要表达楼梯栏杆、踏步、扶手的做法，如采用标准图集，则直接引注标准图集代号，如采用的形式特殊，则用1∶10、1∶5、1∶2或1∶1的比例详细表示其形状、大小、所采用材料以及具体做法。
建筑详图识读（2）楼梯详图
建筑详图识读（2）楼梯详图
