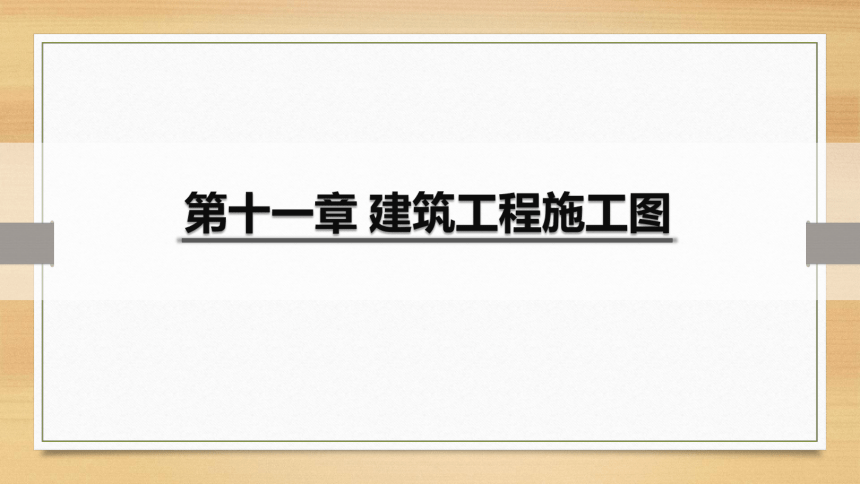

第十一章 建筑工程施工图
结构施工图概述

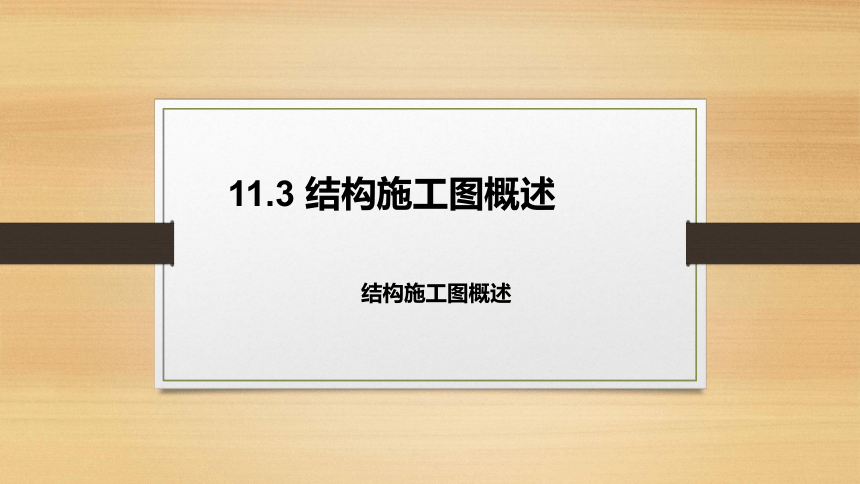

11.3 结构施工图概述

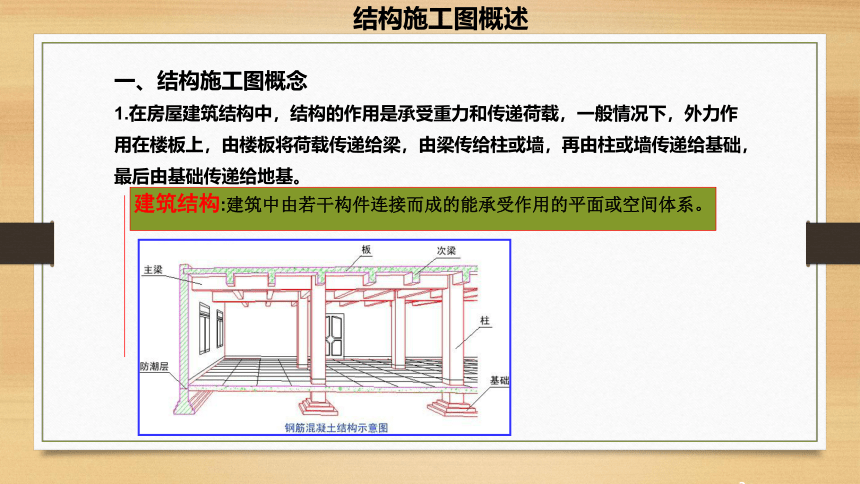

结构施工图概述一、结构施工图概念1.在房屋建筑结构中，结构的作用是承受重力和传递荷载，一般情况下，外力作用在楼板上，由楼板将荷载传递给梁，由梁传给柱或墙，再由柱或墙传递给基础，最后由基础传递给地基。建筑结构:建筑中由若干构件连接而成的能承受作用的平面或空间体系。

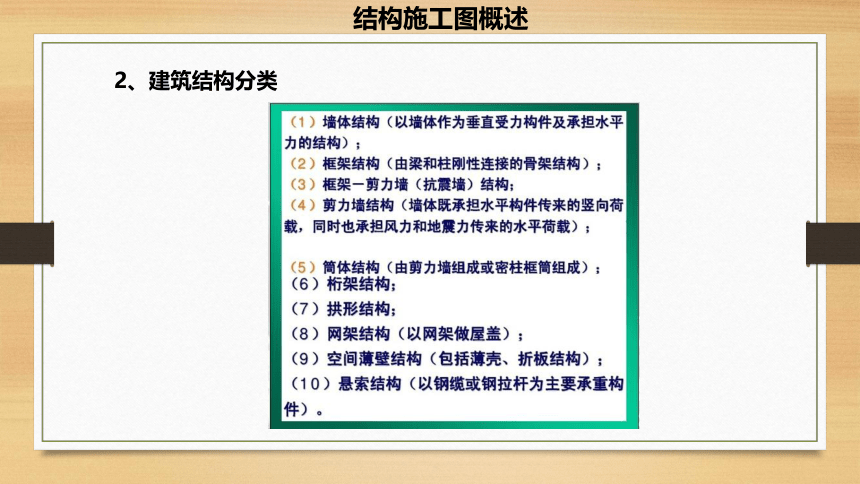

2、建筑结构分类　
结构施工图概述

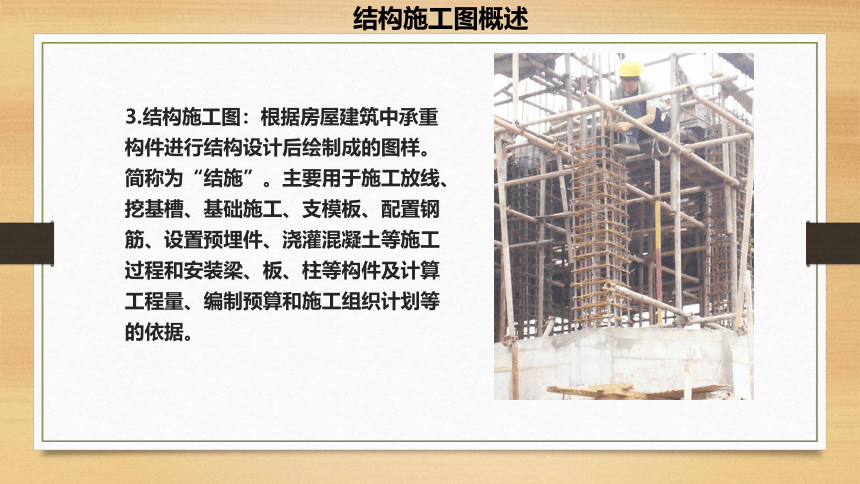

3.结构施工图：根据房屋建筑中承重构件进行结构设计后绘制成的图样。简称为“结施”。主要用于施工放线、挖基槽、基础施工、支模板、配置钢筋、设置预埋件、浇灌混凝土等施工过程和安装梁、板、柱等构件及计算工程量、编制预算和施工组织计划等的依据。
结构施工图概述

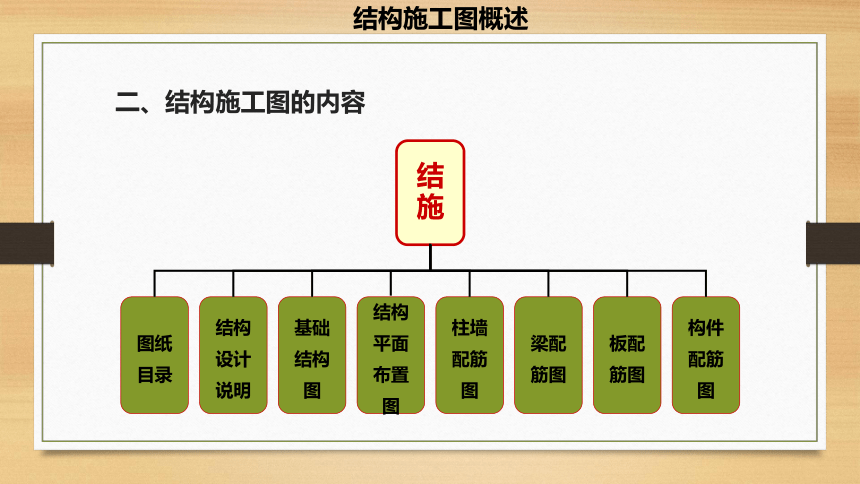

二、结构施工图的内容
结
施
图纸
目录
结构
设计
说明
基础
结构
图
结构
平面
布置
图
柱墙
配筋
图
梁配筋图
板配筋图
构件配筋图
结构施工图概述
二、结构施工图的内容

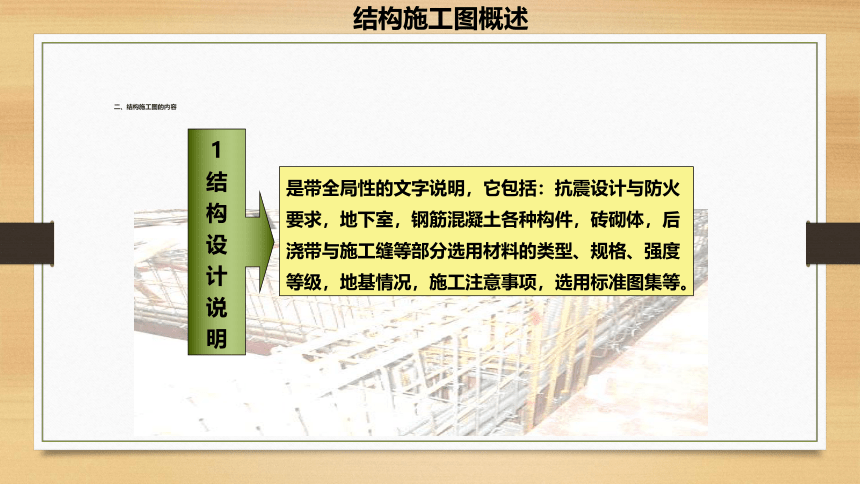

1
结
构
设
计
说
明
是带全局性的文字说明，它包括：抗震设计与防火
要求，地下室，钢筋混凝土各种构件，砖砌体，后
浇带与施工缝等部分选用材料的类型、规格、强度
等级，地基情况，施工注意事项，选用标准图集等。
结构施工图概述

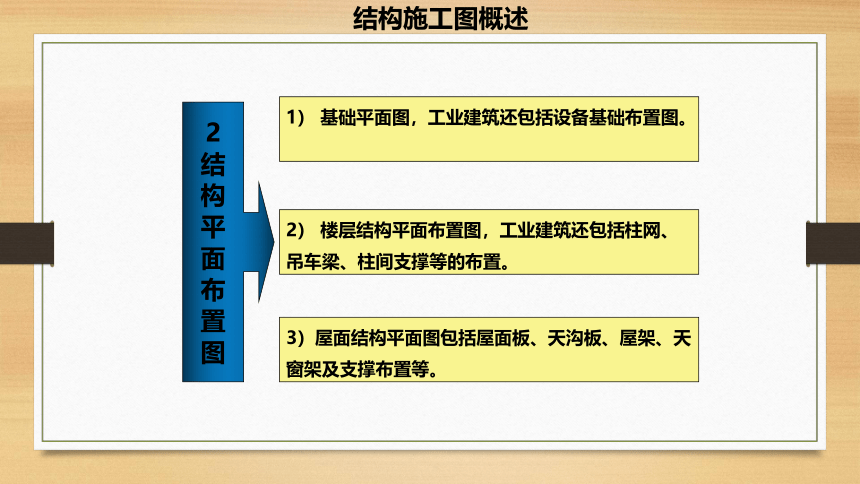

2
结
构
平
面
布
置
图
1） 基础平面图，工业建筑还包括设备基础布置图。
2） 楼层结构平面布置图，工业建筑还包括柱网、
吊车梁、柱间支撑等的布置。
3）屋面结构平面图包括屋面板、天沟板、屋架、天
窗架及支撑布置等。
结构施工图概述

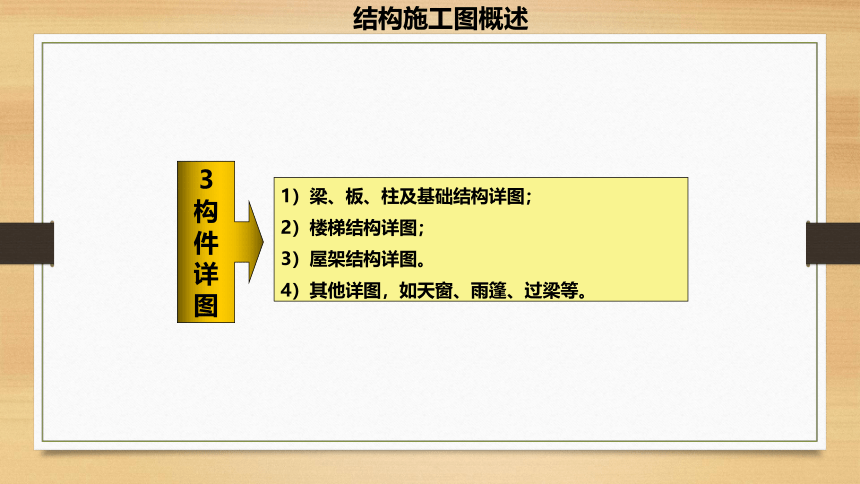

3
构
件
详
图
1）梁、板、柱及基础结构详图；
2）楼梯结构详图；
3）屋架结构详图。
4）其他详图，如天窗、雨篷、过梁等。
结构施工图概述
三、结构施工图的表达
结构施工图中常用的构件代号，如下表所示。
结构施工图概述
识读方法了解结构施工图编排的先后顺序掌握结构施工图的看图顺序结构设计说明、基础平面布置图、基础详图、楼屋面结构平面图、梁柱布置图、构件详图以及楼梯施工详图等四、结构施工图识读方法结构施工图概述3、 掌握结构施工图的看图方法
从粗到细
从大到小
从粗到细
从大到小
对照建施
看结施
结构施工图概述
五、钢筋混凝土基本知识优点就地取材节约钢材耐久、耐火可模性好刚度大自重大抗裂性能差现浇结构模板用量大工期长等缺点结构施工图概述梁板柱基本构件及其配筋结构施工图概述分布钢筋：用于板式结构中，将板面承受的力分配给受力钢筋，并防止混凝土开裂，同时也起固定受力钢筋位置的作用。其它钢筋：如为了吊装用的吊环和为构造要求而设置的预埋件等。受力钢筋：承受构件内力的主要钢筋。架立钢筋：起架立作用，以构成钢筋骨架。箍筋：固定各钢筋的位置并承受剪力。结构施工图概述种类符号材料直径范围d(mm)说明HPB235Q2358～20热轧光圆钢筋HRB33520MnSi6～50热轧带肋钢筋HRB40020MnSiV 20MnSiNb20MnSiTi6～50热轧带肋钢筋RRB400K20MnSi6～40余热处理带肋钢筋注：表中的钢筋种类的数字是钢筋的强度等级，也可分别称为HPB235级、HRB335级、HRB400级、RRB400级钢筋。结构施工图概述钢筋的保护层为了延长钢筋混凝土构件的使用寿命，钢筋应该防锈、防水、防腐蚀。钢筋外缘起保护钢筋作用的混凝土层叫保护层。结构施工图概述钢筋弯钩 为了使钢筋和混凝土之间具有足够的粘结力，HPB235级受力钢筋端部应做成半圆弯钩或直弯钩；带肋钢筋与混凝土之间的粘结力强，可不做弯钩。
序号 名称 图例 序号 名称 图例
1 钢筋横断面 6 无弯钩的钢筋搭接
2 带半圆形弯钩的钢筋端部 7 带半圆形弯钩的钢筋端部
3 带半圆弯钩的金钢筋搭接 8 带直钩的钢筋搭接
4 带直钩的钢筋端部 9 花篮螺丝钢筋接头
5 带丝扣的钢筋端部 10 机械连接的钢筋接头
结构施工图概述
钢筋强度用标准值和设计值表示。规范取具有95％以上的保证率的屈服强度作为钢筋的强度标准值fyk。HPB235为热轧光面钢筋，普通钢筋，“软钢”HRB335和HRB400是热轧变形钢筋，普通钢筋，“软钢”RRB400是余热处理钢筋余热处理钢筋是将屈服强度相当于HRB335的钢筋在轧制后穿水冷却，然后利用芯部的余热对钢筋表面的淬水硬壳回火处理而成的变形钢筋。其性能接近于HRB400级钢筋，但不如HRB400级钢筋稳定，焊接时钢筋回火强度有所降低，因此应用范围受到限制。结构施工图概述 钢筋画法图例
结构施工图概述
