第十一章 建筑工程施工图
剪力墙平法施工图
11.4 平法施工图简介

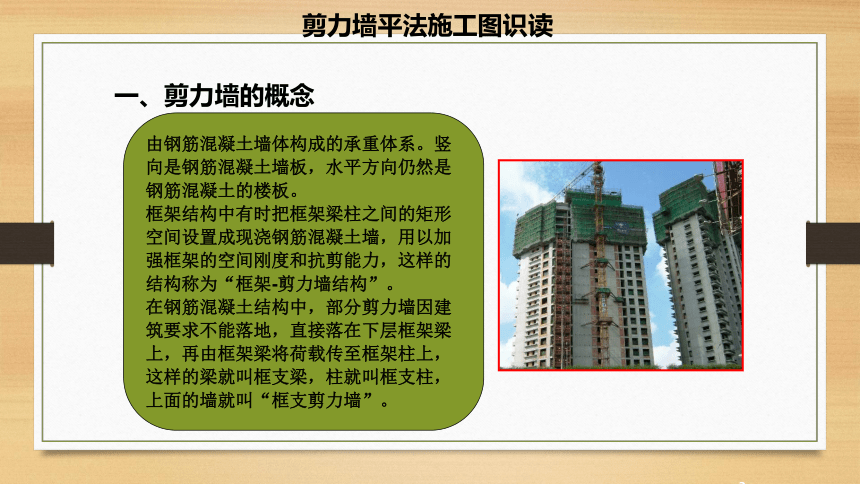

剪力墙平法施工图识读一、剪力墙的概念由钢筋混凝土墙体构成的承重体系。竖向是钢筋混凝土墙板，水平方向仍然是钢筋混凝土的楼板。框架结构中有时把框架梁柱之间的矩形空间设置成现浇钢筋混凝土墙，用以加强框架的空间刚度和抗剪能力，这样的结构称为“框架-剪力墙结构”。在钢筋混凝土结构中，部分剪力墙因建筑要求不能落地，直接落在下层框架梁上，再由框架梁将荷载传至框架柱上，这样的梁就叫框支梁，柱就叫框支柱，上面的墙就叫“框支剪力墙”。二、剪力墙结构构件

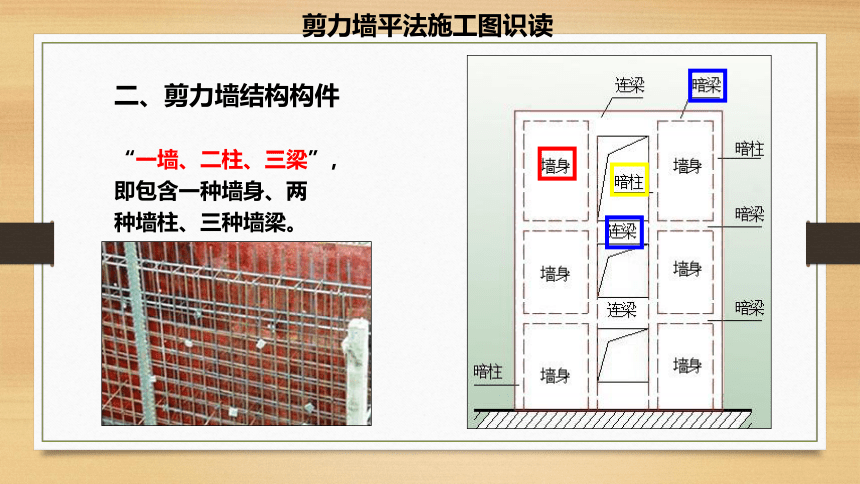

“一墙、二柱、三梁”，
即包含一种墙身、两
种墙柱、三种墙梁。
剪力墙平法施工图识读

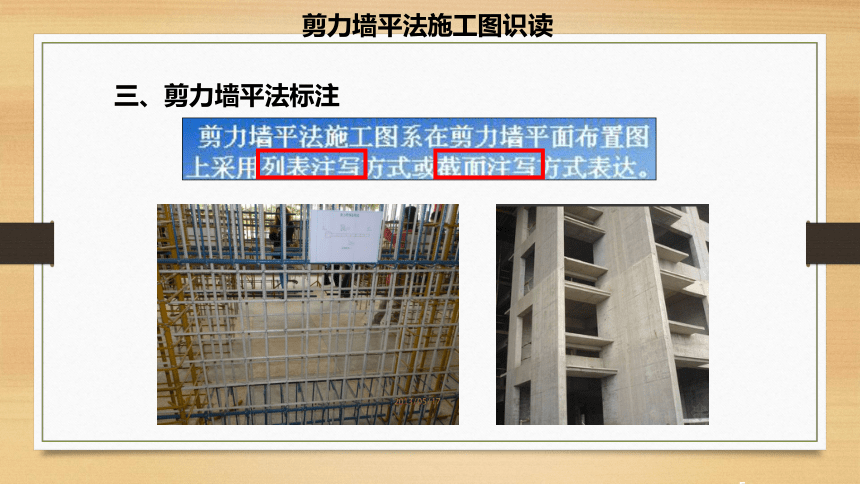

三、剪力墙平法标注剪力墙平法施工图识读
剪力墙柱
剪力墙身
剪力墙梁

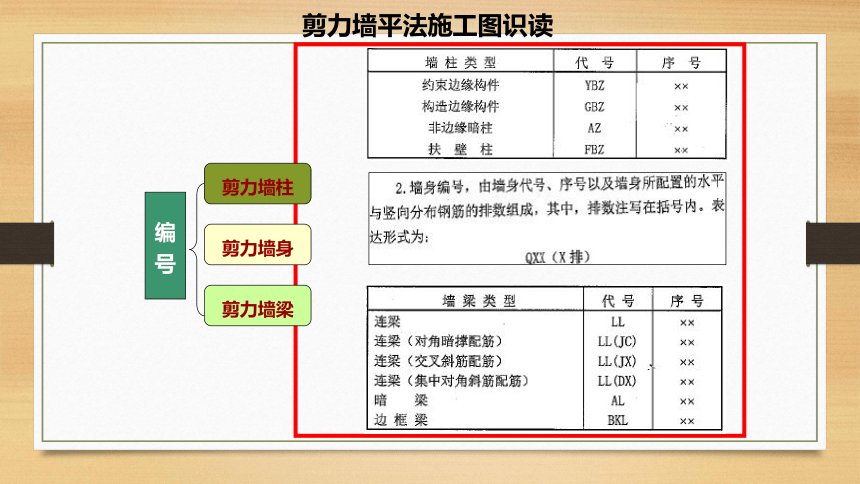

编
号
剪力墙平法施工图识读

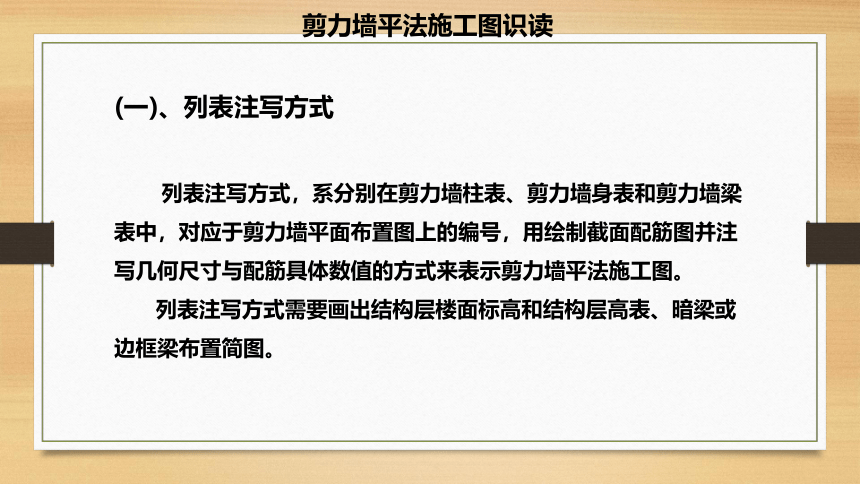

(一)、列表注写方式
列表注写方式，系分别在剪力墙柱表、剪力墙身表和剪力墙梁表中，对应于剪力墙平面布置图上的编号，用绘制截面配筋图并注写几何尺寸与配筋具体数值的方式来表示剪力墙平法施工图。
列表注写方式需要画出结构层楼面标高和结构层高表、暗梁或边框梁布置简图。
剪力墙平法施工图识读
剪力墙平法施工图识读
1、剪力墙编号
1）墙柱编号
2）墙身编号
墙身编号由墙身代号、序号以及墙身所配置的水平与竖向分布钢筋的排数组成，其中，排数注写在括号内。表达形式为：Q××（××排）。
3）墙梁编号
剪力墙平法施工图识读
2、剪力墙柱表内容1）墙柱编号及该墙柱的截面配筋图2）各段墙柱的起止标高3）墙柱配筋图，标注墙柱几何尺寸纵向钢筋箍筋剪力墙平法施工图识读3、剪力墙身表内容1）注写墙身编号（含水平与竖向分布钢筋的排数）2）注写各段墙身起止标高墙身根部标高3）注写水平分布钢筋、竖向分布钢筋和拉筋的具体数值剪力墙平法施工图识读4、剪力墙梁表内容
1）注写墙梁编号：由墙梁类型代号和序号组成
2）注写墙梁所在楼层号。
3）注写墙梁顶面标高高差，即指相对于墙梁所在结构层楼面标高的高差值，墙梁标高大于楼面标高为正值，反之为负值，当无高差时不注。
4）注写墙梁截面尺寸。注写上部纵筋，下部纵筋和箍筋的具体数值。
5）当连梁设有斜向交叉暗撑时，要附加注写一根暗撑的全部纵筋，并标注x2标明有两根暗撑相互交叉。当连梁设有斜向交叉钢筋时，要附加注写一道斜向钢筋的配筋值，并标注x2标明有两道斜向钢筋相互交叉。
剪力墙平法施工图识读
剪力墙平法施工图识读剪力墙平法施工图识读
（二）、截面注写方式
截面注写方式，系在剪力墙平面布置图上，在相同的编号中选择一根墙柱、一道墙身、一根墙梁，放大到适当的比例，直接注写墙柱、墙身、墙梁的截面尺寸和配筋具体数值的方式来表达剪力墙平法施工图。
剪力墙平法施工图识读
剪力墙平法施工图识读
