第十一章 建筑工程施工图
5、墙身详图
11. 2建筑工程施工图概述

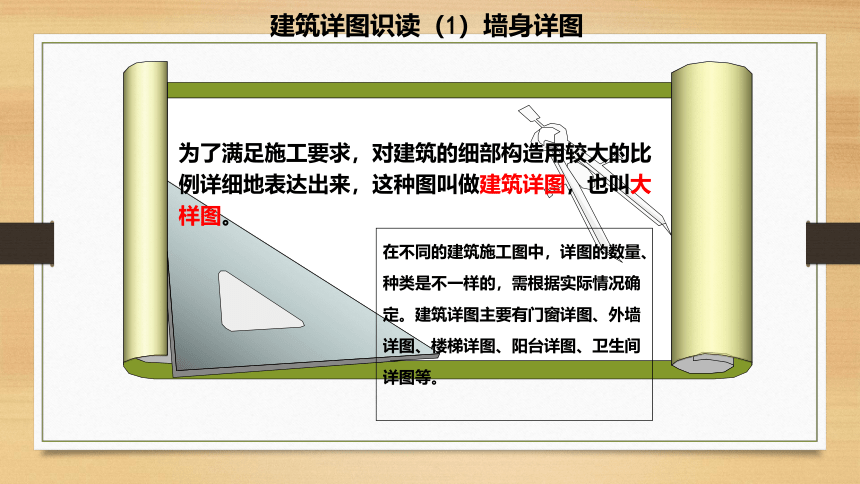

为了满足施工要求，对建筑的细部构造用较大的比例详细地表达出来，这种图叫做建筑详图，也叫大样图。
在不同的建筑施工图中，详图的数量、种类是不一样的，需根据实际情况确定。建筑详图主要有门窗详图、外墙详图、楼梯详图、阳台详图、卫生间详图等。

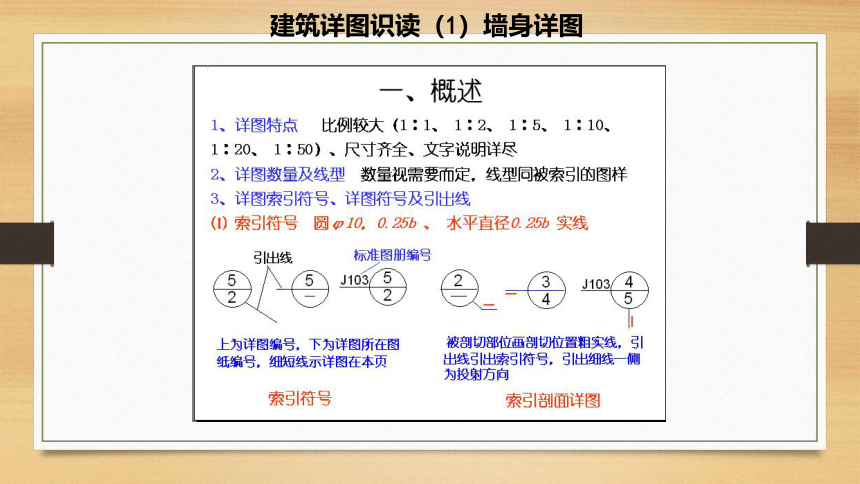

建筑详图识读（1）墙身详图

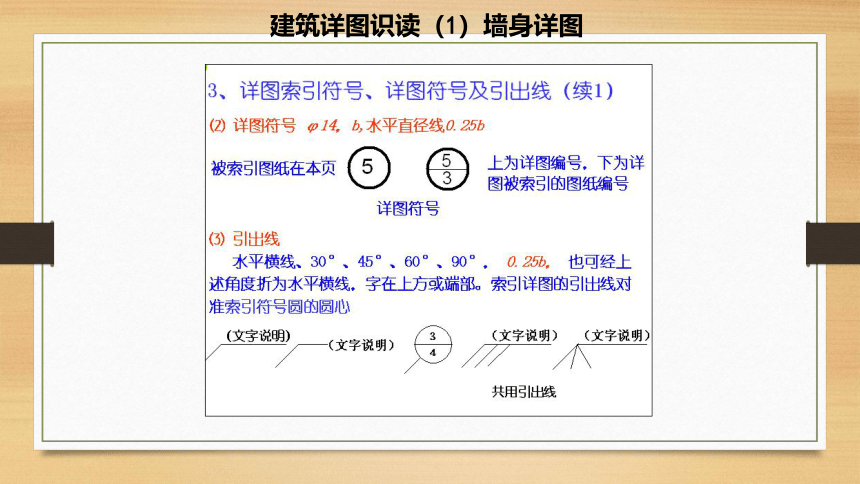

建筑详图识读（1）墙身详图
建筑详图识读（1）墙身详图
建筑详图识读（1）墙身详图
建筑详图识读（1）墙身详图
例：墙身剖面
墙身详图形成
建筑详图识读（1）墙身详图
图示方法：
1）比例
2）图例
3）尺寸标注
4）文字说明
墙身详图是为了表明墙体及相关构配件的构造关系和具体做法。常用比例为1:10或1:20。墙身详图应标注高度尺寸，以及相关位置的标高，有关材料与做法要求用引出线引出进行标注。墙身详图一般应带有定位轴线与编号，
建筑详图识读（1）墙身详图
二．墙身详图
在多层房屋中，各层构造情况基本相同，墙身大样图可只画墙脚、檐口和中间部分三个节点。门窗一般采用标准图集，为了简化作图，通常采用省略方法画，即门窗在洞口处断开。
（1）女儿墙节点详图。
（2）窗项、窗台剖面详图。
（3）勒脚、明沟或散水节点详图。
墙身详图
建筑详图识读（1）墙身详图
建筑详图识读（1）墙身详图
建筑详图识读（1）墙身详图
建筑详图识读（1）墙身详图
