2、建筑平面图
11.2建筑工程施工图概述
建筑平面图识读
一、建筑平面图的形成与作用

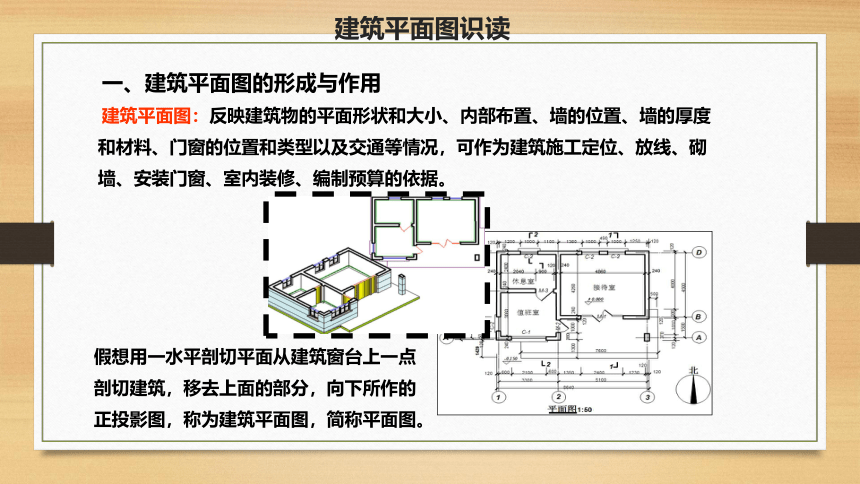

建筑平面图：反映建筑物的平面形状和大小、内部布置、墙的位置、墙的厚度和材料、门窗的位置和类型以及交通等情况，可作为建筑施工定位、放线、砌墙、安装门窗、室内装修、编制预算的依据。
假想用一水平剖切平面从建筑窗台上一点剖切建筑，移去上面的部分，向下所作的正投影图，称为建筑平面图，简称平面图。
二、建筑平面图的图示方法

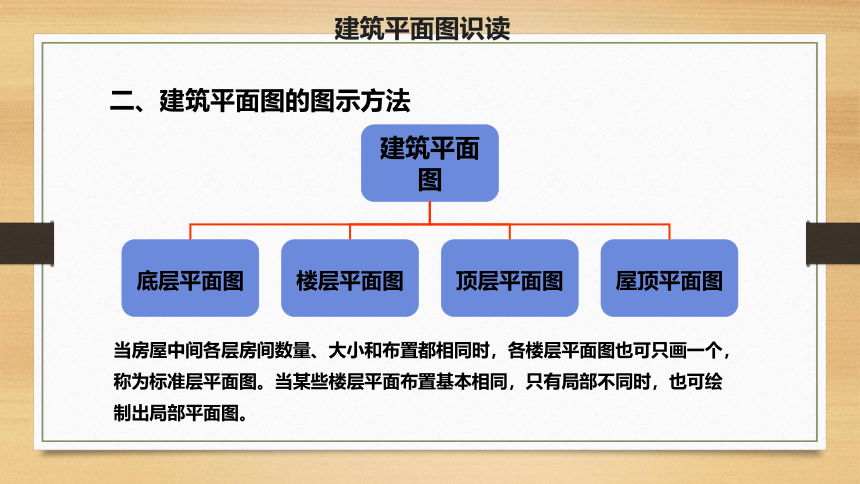

建筑平面图
底层平面图
楼层平面图
顶层平面图
屋顶平面图
当房屋中间各层房间数量、大小和布置都相同时，各楼层平面图也可只画一个，称为标准层平面图。当某些楼层平面布置基本相同，只有局部不同时，也可绘制出局部平面图。
建筑平面图识读

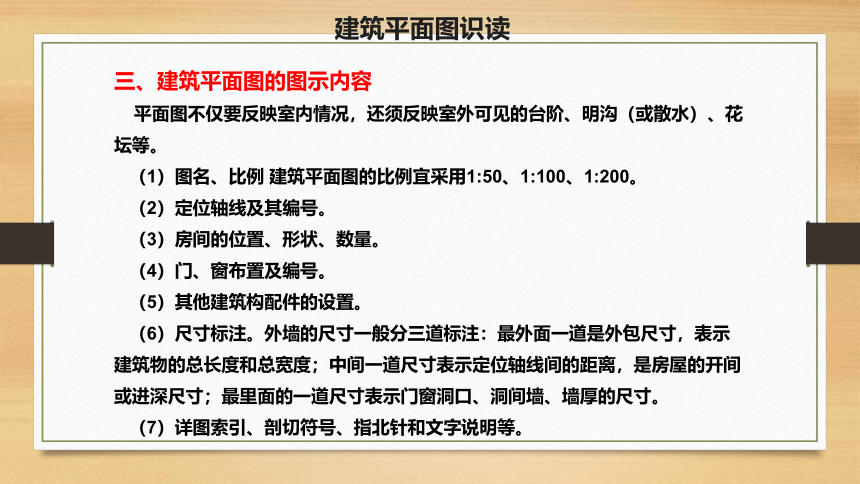

三、建筑平面图的图示内容
平面图不仅要反映室内情况，还须反映室外可见的台阶、明沟（或散水）、花坛等。
（1）图名、比例 建筑平面图的比例宜采用1:50、1:100、1:200。
（2）定位轴线及其编号。
（3）房间的位置、形状、数量。
（4）门、窗布置及编号。
（5）其他建筑构配件的设置。

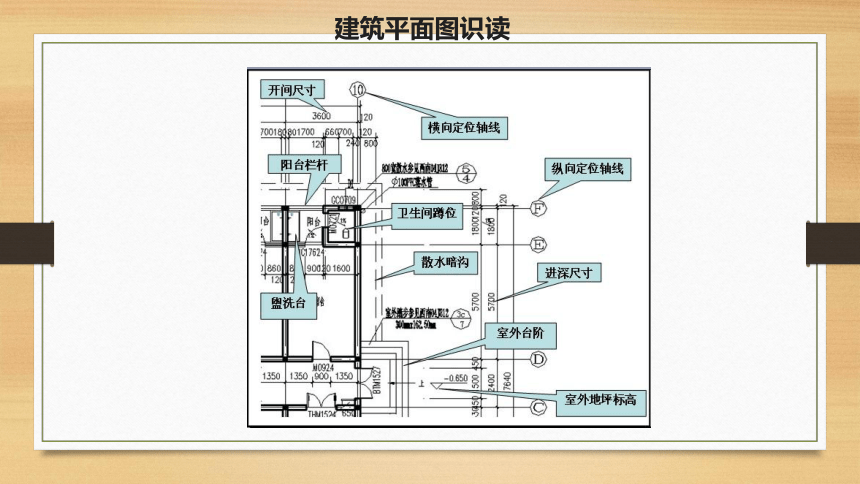

（6）尺寸标注。外墙的尺寸一般分三道标注：最外面一道是外包尺寸，表示建筑物的总长度和总宽度；中间一道尺寸表示定位轴线间的距离，是房屋的开间或进深尺寸；最里面的一道尺寸表示门窗洞口、洞间墙、墙厚的尺寸。
（7）详图索引、剖切符号、指北针和文字说明等。
建筑平面图识读

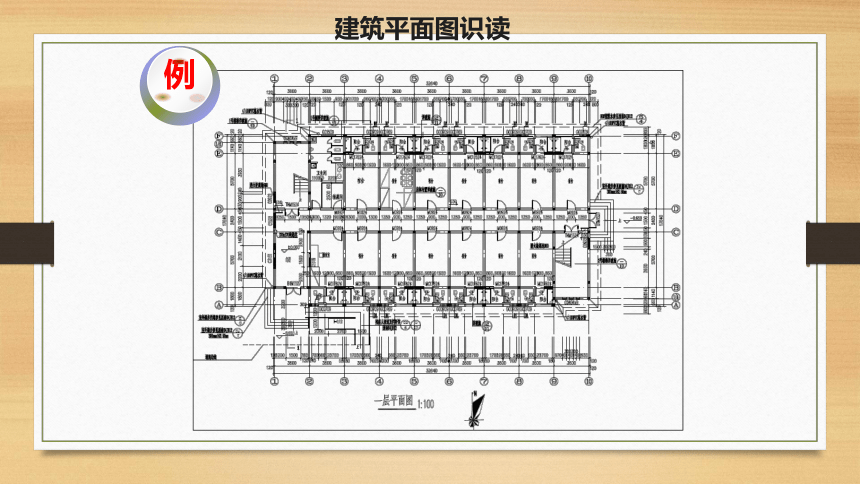

例
建筑平面图识读
建筑平面图识读
建筑平面图识读
屋顶平面图
反映屋面排水分区、排水方向、坡度，天沟或檐沟、雨水口的位置，女儿墙、变形缝、铁爬梯、通风道、天窗、上人孔及水箱等的位置以及采用标准图集的代号等。
建筑平面图识读
分水线排水坡度雨水口位置雨水口做法标准图集代号女儿墙构造标准图代号建筑平面图识读
局部平面图
当某些局部布置由于比例较小而固定设备较多，或者内部组合比较复杂时，也可另画较大比例的局部平面图。
例：卫生间局部平面图
建筑平面图识读
四、建筑平面图的识读方法
（1）看图名、比例及有关文字说明。
（2）了解建筑物的朝向、纵横定位轴线及编号。
（3）分析总体的情况：包括建筑的平面形状、总长、宽度、各房间的位置和用途。
（4）了解门窗的布置、数量及型号。
（5）分析定位轴线，了解房间的开间、进深、细部尺寸和墙柱的位置及尺寸。
（6）了解各层楼或地面以及室外地坪、其他平台、板面的标高。
(7) 阅读细部。详细了解建筑物构配件及各种设施的位置及尺寸，并查看索引符合。
（8）了解剖切位置。
建筑平面图识读
建筑平面图识读
