1、建筑总平面、设计说明
11.2建筑工程施工图概述

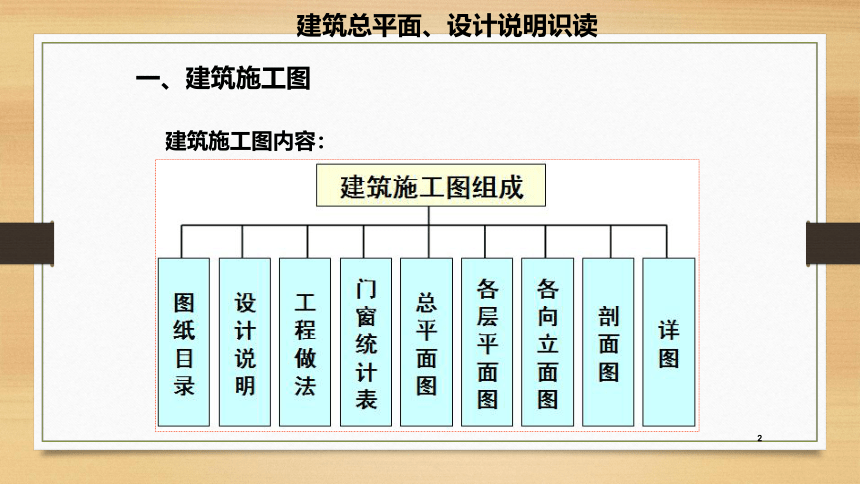

一、建筑施工图建筑施工图内容：建筑总平面、设计说明识读建筑设计总说明
设计依据
工程概况
工程做法
主要包括该项目建筑施工图设计的依据性文件、批文和相关规范等。
主要包括工程名称、建设地点、建设单位、建筑面积、建筑类别、耐火等级、抗震烈度、建筑层数、结构形式、建筑高度、设计标高、防水等级以及其他能够反映建筑规模的主要技术经济指标。
包括墙体、地面、楼面、屋面、防水工程、内外装修、门窗做法以及勒脚、散水、台阶、坡道、油漆、涂料等所用材料和做法，可用文字说明，也可直接在图上引注或加注索引号。

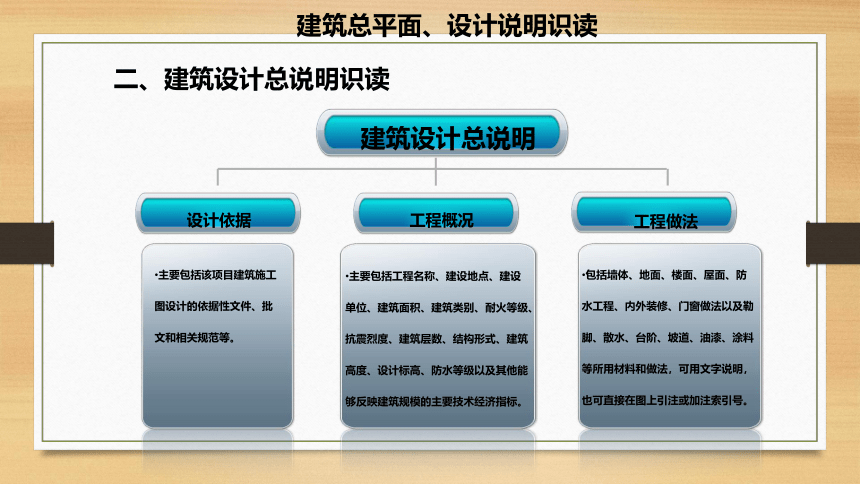

二、建筑设计总说明识读
建筑总平面、设计说明识读

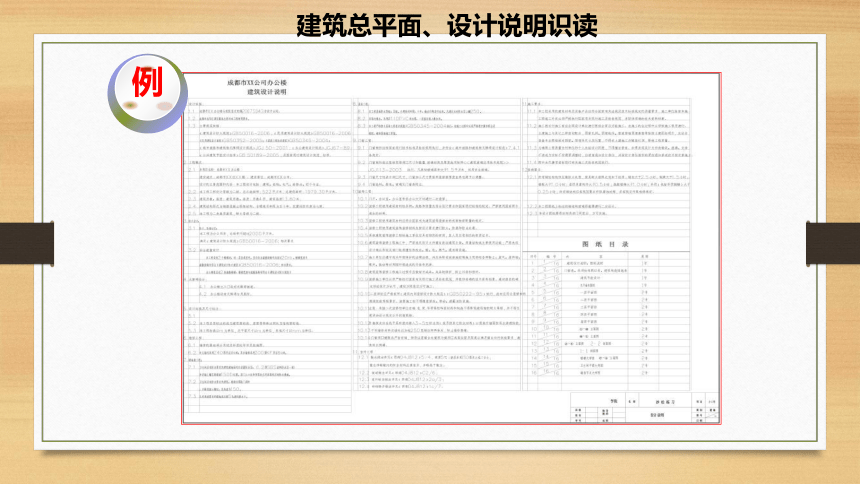

例
建筑总平面、设计说明识读

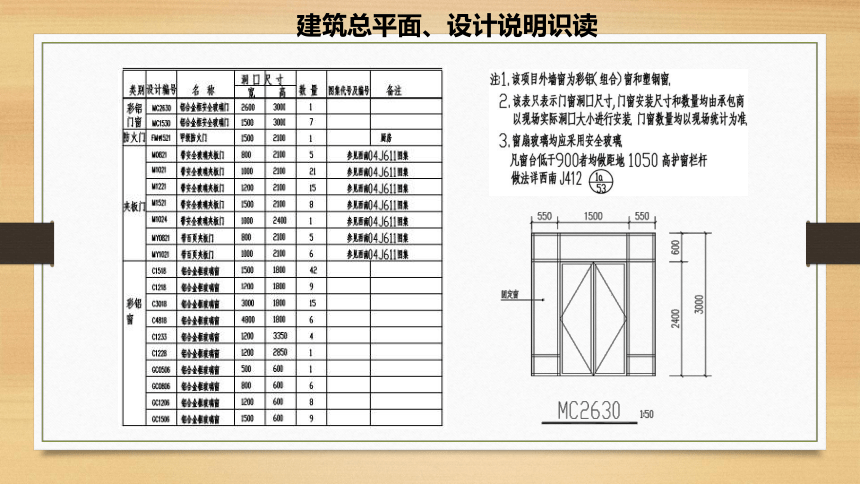

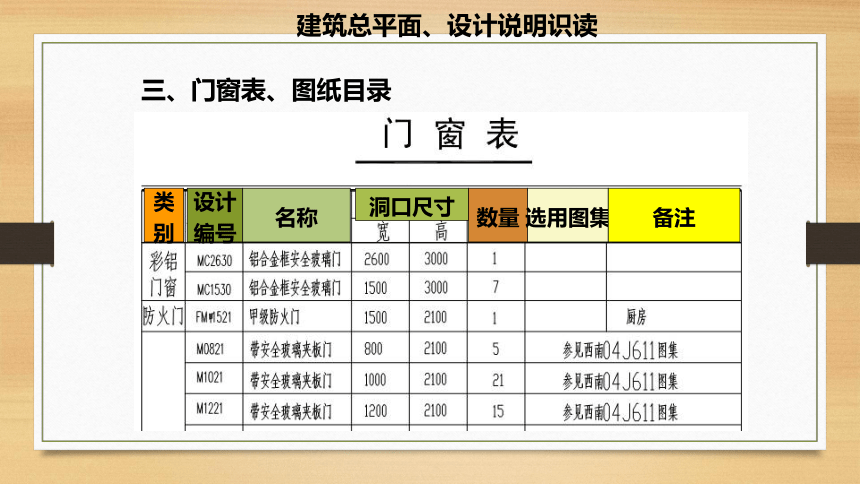

三、门窗表、图纸目录
类
别
设计
编号
名称
洞口尺寸
数量
选用图集
备注
建筑总平面、设计说明识读
建筑总平面、设计说明识读

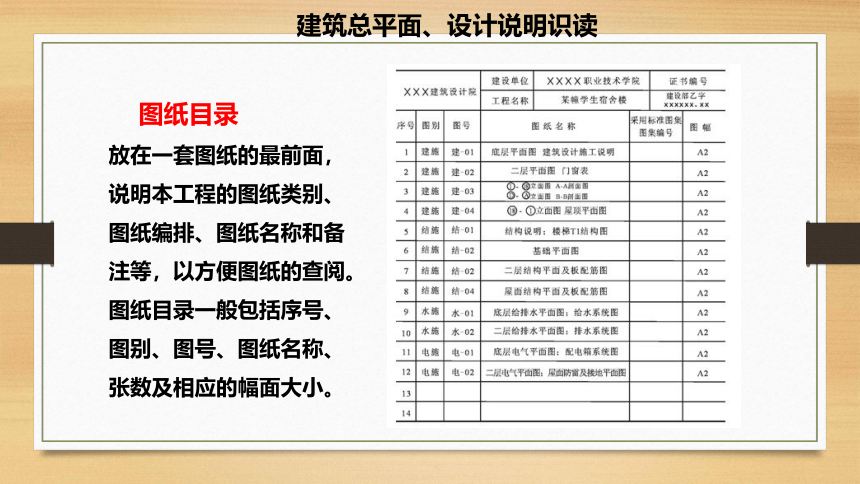

图纸目录
放在一套图纸的最前面，说明本工程的图纸类别、图纸编排、图纸名称和备注等，以方便图纸的查阅。
图纸目录一般包括序号、图别、图号、图纸名称、张数及相应的幅面大小。
建筑总平面、设计说明识读
三、总平面图
将新建工程四周一定范围内的新建、拟建、原有和拆除的建筑物、构筑物连同其周围的地形、地物状况用水平投影方法和相应的图例所画出的图样，即为总平面图。总平面图是用正投影的原理绘制的，图形主要是以图例的形式表示，总平面图的图例采用《总图制图标准》（GB/T 50103—2010）规定的图例，图示部分为常用的总平面图图例符号。
建筑总平面、设计说明识读
建筑总平面、设计说明识读
名 称 图 例 附 注
新建建筑物
建筑总平面、设计说明识读
原有建筑物 用细实线表示
计划扩建的预留地或建筑物 用中粗虚线表示
拆除的建筑物 用细实线表示
围墙及大门
挡土墙
建筑总平面、设计说明识读
坐标
填挖边坡
室内地坪标高
室外地坪标高
建筑总平面、设计说明识读
计划扩建的道路
拆除的道路
桥梁 左图为公路桥，右图为铁路桥
地下车库入口 机动车停车场
地面露天停车场
建筑总平面、设计说明识读
名称 图例 名称 图例 名称 图例
常绿针叶树 落叶针叶树 常绿阔叶乔木
落叶阔叶乔木 常绿阔叶灌木 落叶阔叶灌木
竹类 花卉 草坪草坪自然草坪人工草坪
土石假山 自然水体 植草砖
总平面图的内容
图名、比例
所处的地形
具体位置定位方式
底层室内地面和室外整平地面的绝对标高
相邻有关建筑、拆除建筑的大小、位置或范围
附近的地形、地物等
指北针或风向频率玫瑰图
绿化规划和给排水、采暖管道和电线布置
技术经济指标
建筑总平面、设计说明识读
道路红线：规划的城市道路（含居住区级道路）用地边界线。
用地红线：各类建筑工程项目用地的使用权属范围的边界线。
风玫瑰图：是根据当地多年的风向资料将全年365天中各不同风向的天数用同一比例绘在东、南、西、北、东南、东北、西南等8个方位线上并用实线连接成多边形。在风玫瑰图中，线围成折线图表示全年时风向频率，离中心点最远的风向表示常年中该风向刮风天数最多，称为当地的常年主导风向。用虚线围成的封闭折线表示当地夏季6、7、8个月的风向频率。
容积率：建设用地内的总建筑面积与建设用地面积的比率。
建筑密度：建设用地内的建筑基底总面积与建设用地面积的比率。
绿地率：建设用地的总绿地面积与总用地面积比率。
专业术语
建筑总平面、设计说明识读
例
建筑总平面、设计说明识读
建筑总平面、设计说明识读
建筑总平面、设计说明识读
建筑总平面、设计说明识读
