第十章 单层工业厂房
屋面排水10.4单厂围护构件屋面排水
屋面排水

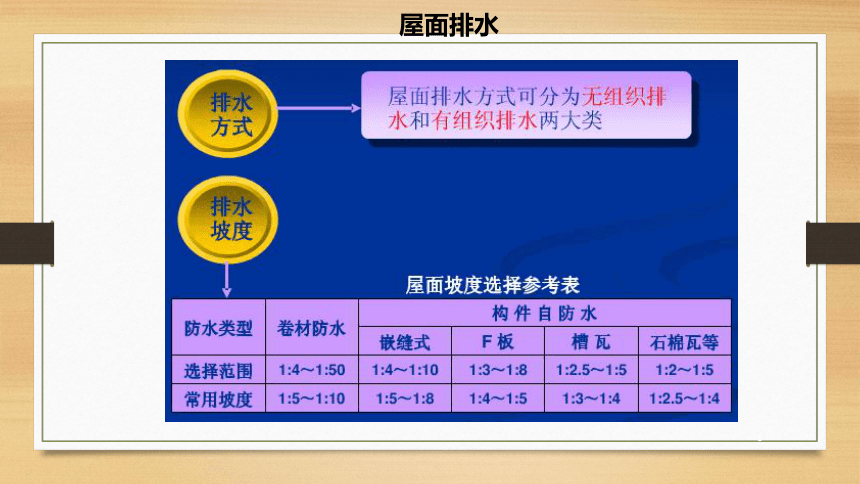

无组织排水
有组织排水

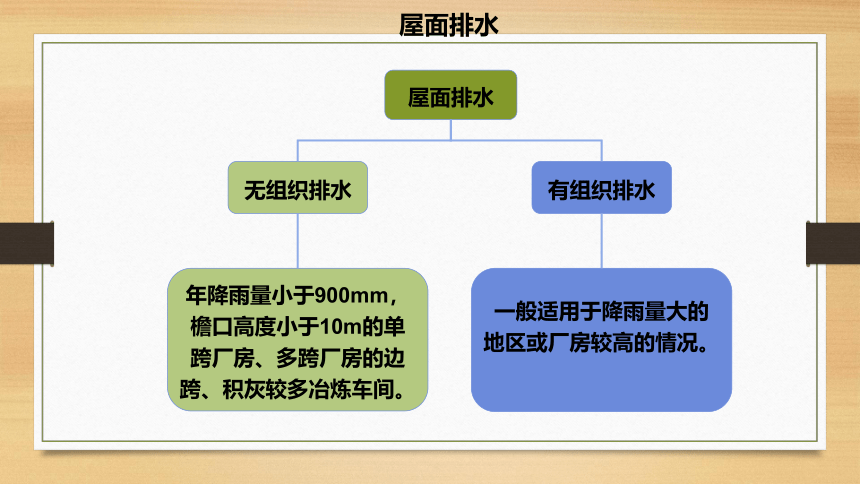

年降雨量小于900mm，檐口高度小于10m的单跨厂房、多跨厂房的边跨、积灰较多冶炼车间。
一般适用于降雨量大的地区或厂房较高的情况。
屋面排水

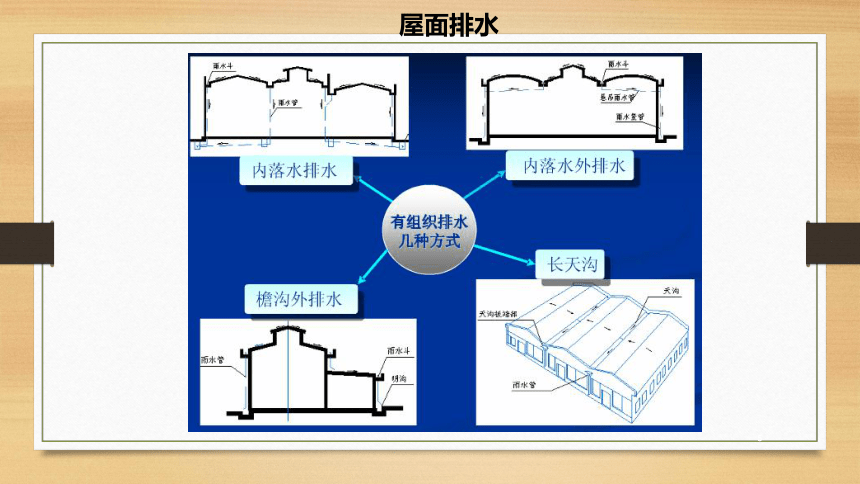

屋面排水1、内排水将屋面雨水经厂房内的雨水竖管及地下雨水管排除。常用于多跨厂房，特别是严寒地区采暖多跨厂房和有余热的厂房。缺点是室内须设雨水地沟，有时会妨碍工艺设备的布置，造价高、构造复杂。屋面排水将中间跨的雨水通过有0.5%～1%坡度的水平悬吊管排放到外墙的雨水立管中，构成内落外排水。可避免在厂房内部敷设雨水地沟，对于工艺设备的布置较为有利，可简化室内排水设施，但水平雨水管易被灰尘堵塞，屋面有大量积尘的厂房不宜采用。2、内落外排水屋面排水在非严寒地区，当厂房较高或降雨量较大时，在厂房檐口处做檐沟用来汇集雨水，并安装雨水斗和竖向雨水管，将雨水引到室外地面或室外地下排水管网。当厂房为高低跨时，可先将高跨的雨水排至低跨屋面，然后从低跨挑檐沟引入地下。3、檐沟外排水屋面排水4、长天沟外排水在多跨厂房中，当厂房的总长度在100m以内时，中间跨天沟可做成贯通厂房纵向长度的长天沟，利用天沟的纵向坡度，将雨水引向端部山墙外的雨水管排出。屋面排水4、长天沟外排水天沟的端部屋面排水天沟(或檐沟)的布置屋面排水
