第十章 单层工业厂房

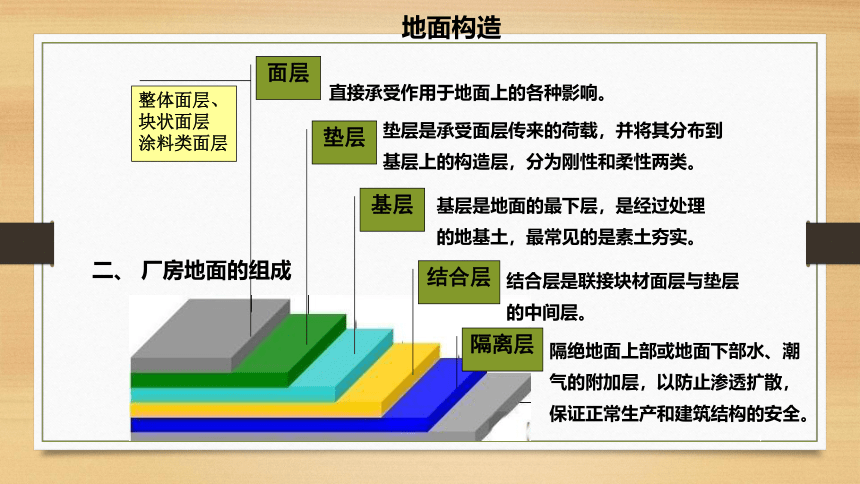

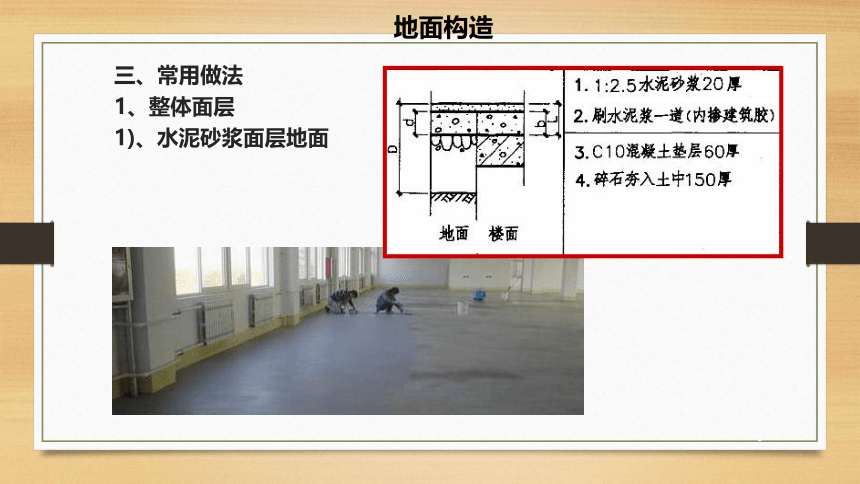

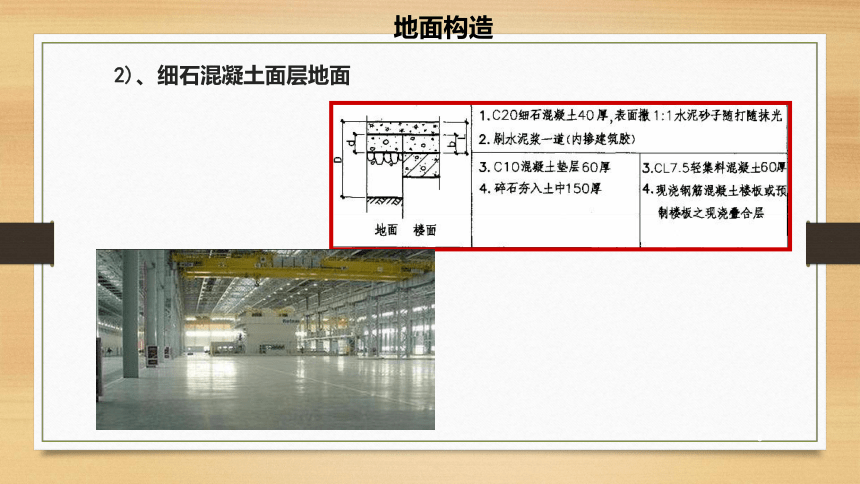

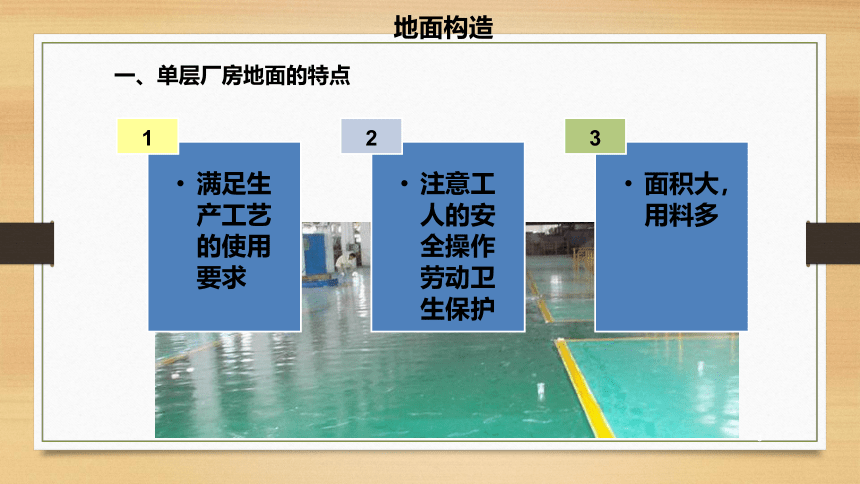

地面构造10.4单厂围护构件满足生产工艺的使用要求1注意工人的安全操作劳动卫生保护2面积大，用料多3一、单层厂房地面的特点地面构造地面构造面层垫层基层结合层隔离层直接承受作用于地面上的各种影响。垫层是承受面层传来的荷载，并将其分布到基层上的构造层，分为刚性和柔性两类。基层是地面的最下层，是经过处理的地基土，最常见的是素土夯实。结合层是联接块材面层与垫层的中间层。隔绝地面上部或地面下部水、潮气的附加层，以防止渗透扩散，保证正常生产和建筑结构的安全。二、 厂房地面的组成整体面层、块状面层涂料类面层三、常用做法1、整体面层1)、水泥砂浆面层地面地面构造地面构造2)、细石混凝土面层地面2、块材面层类

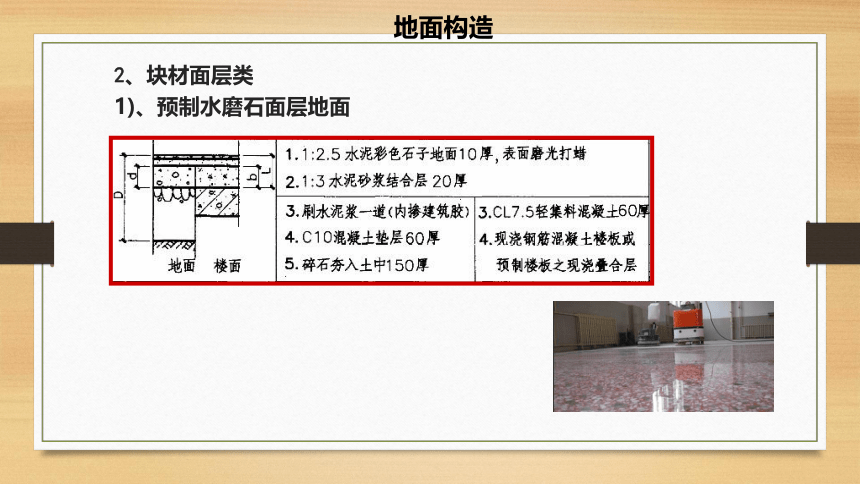

1)、预制水磨石面层地面
地面构造

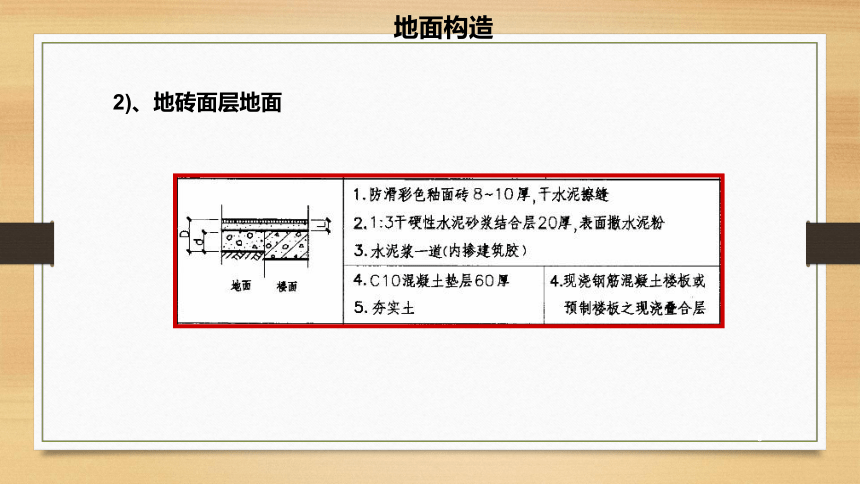

2)、地砖面层地面地面构造3、涂料类

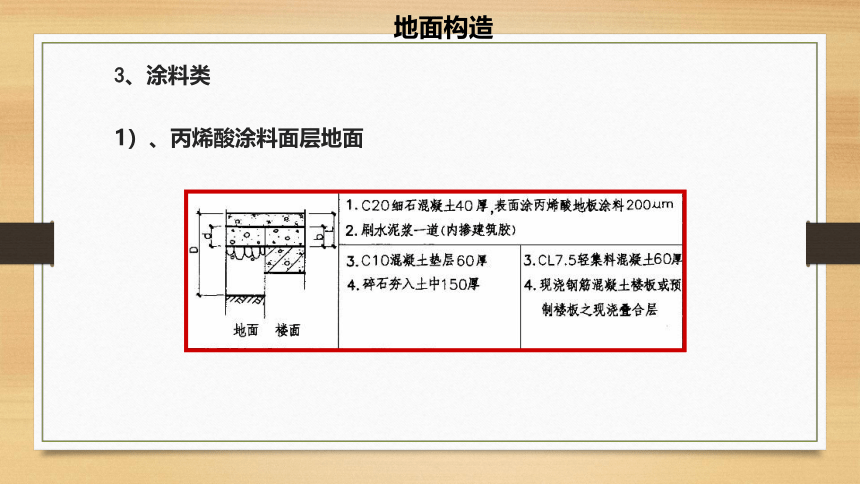

1）、丙烯酸涂料面层地面
地面构造
2）、环氧涂料面层地面地面构造3）、聚酯砂浆面层地面地面构造4）、无溶剂环氧涂料面层地面
地面构造
5）、自流平环氧胶泥面层地面地面构造四、细部构造1、变形缝在厂房地面中，除与厂房整体同时设计各种变形缝外，还应在下列情况下设变形缝：1)、厂房内有锻锤、破碎机等振动较大的设备，在其基础与一般地面之间设变形缝，但变形缝不应从任何设备基础的底面穿过。地面构造2)、地面上局部地段的堆放荷载与相邻地段的荷载相差悬殊之处应设变形缝。变形缝应贯通地面各构造层(图19.1)。地面构造地面构造2、不同地面的接缝在单层厂房中：地面构造3、轨道区域地面的构造处理地面构造地面构造10.5单厂其他设施其他设施一、钢梯1、作业钢梯?作业钢梯指工人上下生产作业平台或跨越生产设备的交通联系工具。1）、坡度 一般较陡，有45°、59°、73°、90°四种。2）、组成 作业钢梯由踏步、斜梁、平台三部分组成。其他设施其他设施?2、吊车钢梯1）、位置 吊车钢梯位置宜布置在厂房端部的第二柱距内。2）、组成 吊车钢梯主要由梯段和平台两部分组成。梯段坡度一般为63°，即1∶2，宽度为600mm。吊车平台支承在柱子上。钢梯的上端与平台用角钢连接；下端与地面用预埋螺栓连接。其他设施3、屋面检修梯屋面检修梯是为屋面检修、清灰、清除积雪和擦洗天窗而设，同时还兼作消防梯用。1）、位置 屋面检修梯通常是沿厂房周边每200m以内设置一部。2）、类型与构造 屋面检修梯一般多采用直立式钢梯。当厂房很高，可采用斜钢梯。其他设施其他设施二、吊车梁走道板吊车梁走道板是为了维修吊车轨道及维修吊车而设。走道板均沿吊车梁顶面铺设。目前走道板以钢制和钢筋混凝土为主。走道板两端搁置在柱子侧面的钢牛腿上，并与之焊牢。走道板两侧设角钢制作的栏杆。其他设施
