第十章 单层工业厂房

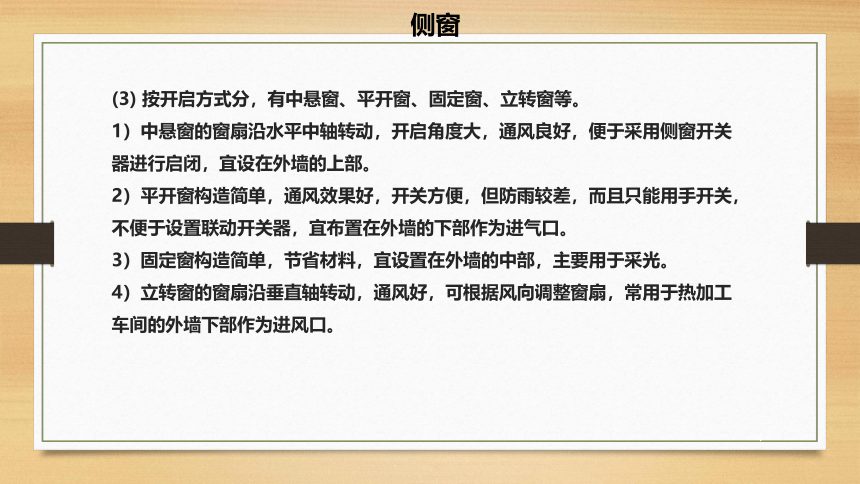

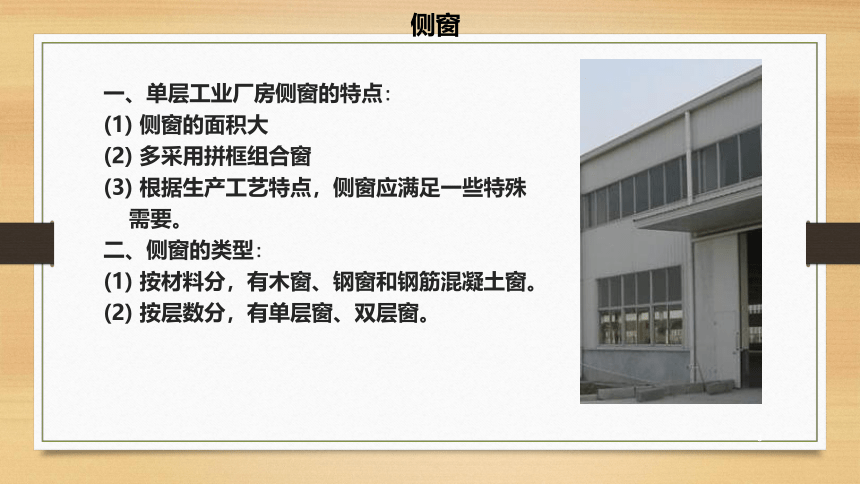

侧窗10.4单厂围护构件一、单层工业厂房侧窗的特点:(1) 侧窗的面积大(2) 多采用拼框组合窗(3) 根据生产工艺特点，侧窗应满足一些特殊需要。二、侧窗的类型:(1) 按材料分，有木窗、钢窗和钢筋混凝土窗。(2) 按层数分，有单层窗、双层窗。侧窗(3)按开启方式分，有中悬窗、平开窗、固定窗、立转窗等。1）中悬窗的窗扇沿水平中轴转动，开启角度大，通风良好，便于采用侧窗开关器进行启闭，宜设在外墙的上部。2）平开窗构造简单，通风效果好，开关方便，但防雨较差，而且只能用手开关，不便于设置联动开关器，宜布置在外墙的下部作为进气口。3）固定窗构造简单，节省材料，宜设置在外墙的中部，主要用于采光。4）立转窗的窗扇沿垂直轴转动，通风好，可根据风向调整窗扇，常用于热加工车间的外墙下部作为进风口。侧窗2、侧窗的组合方式厂房侧窗洞口尺寸一般比较大，根据车间通风的需要，通常将平开窗、中悬窗、固定窗组合在一起。为了便于安装开关器，侧窗组合时，在同一横向高度内应采用相同的开启方式。侧窗三、侧窗的布置形式与窗口尺寸单层厂房的侧窗可布置成矩形窗(窗与窗之间有窗间墙)或横向通长的带形窗，后者多用于装配式大型墙板厂房。?侧窗洞口的尺寸应符合《建筑模数协调标准》的规定，以利于窗的设计、加工制作标准化和定型化。四、钢侧窗的组合构造1、钢侧窗的拼接两个基本窗左右拼接，称为横向拼框；两个基本窗上下拼接，称为竖向拼框。侧窗在钢组合窗中，需采用拼框构件来联系相邻的基本窗，以加强窗的整体刚度和稳定性。横向拼接时加竖梃，竖向拼接时加横档。侧窗2、横档、竖梃与窗洞的连接方式横档、竖梃的两端均须伸入窗洞四周墙体内，并用细石混凝土填实空隙，或与墙、柱上的预埋件焊牢。侧窗侧窗高侧窗低侧窗
