第十章 单层工业厂房

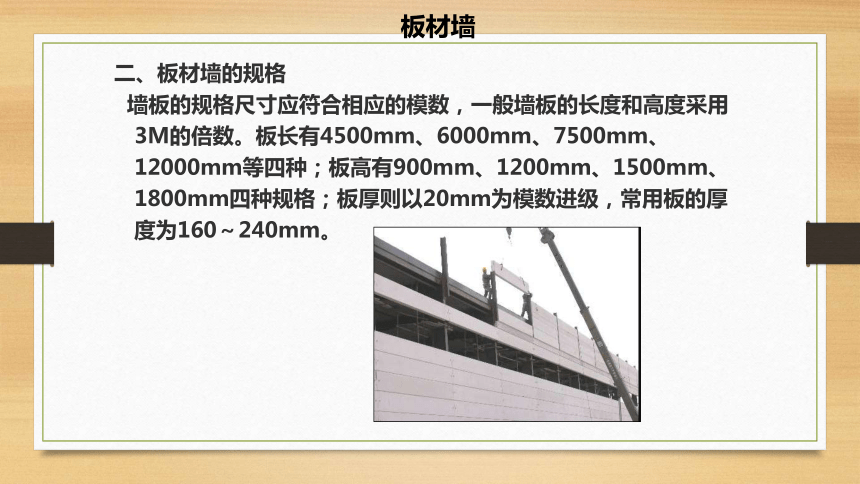

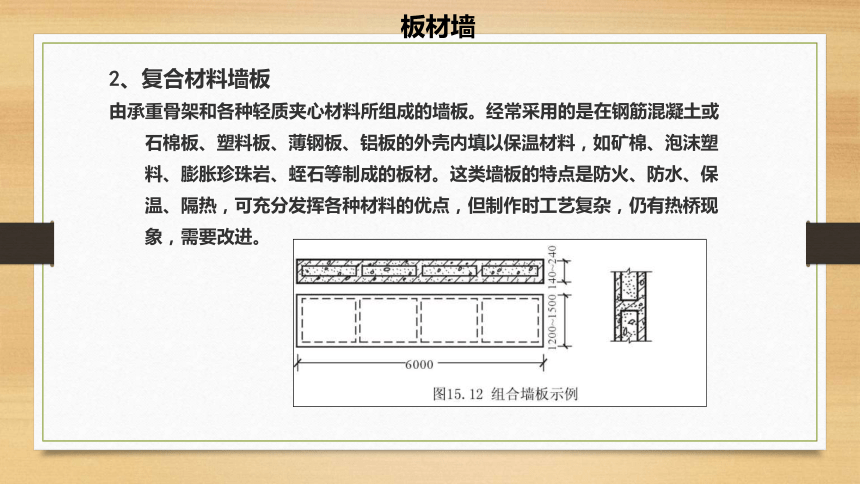

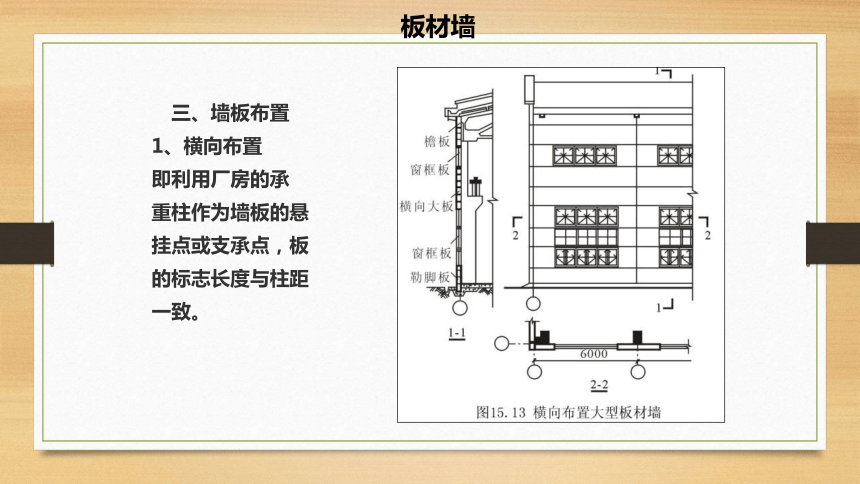

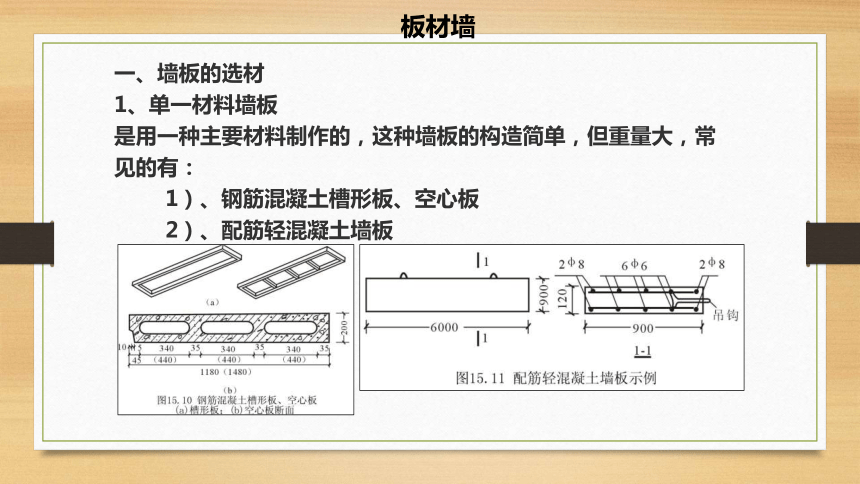

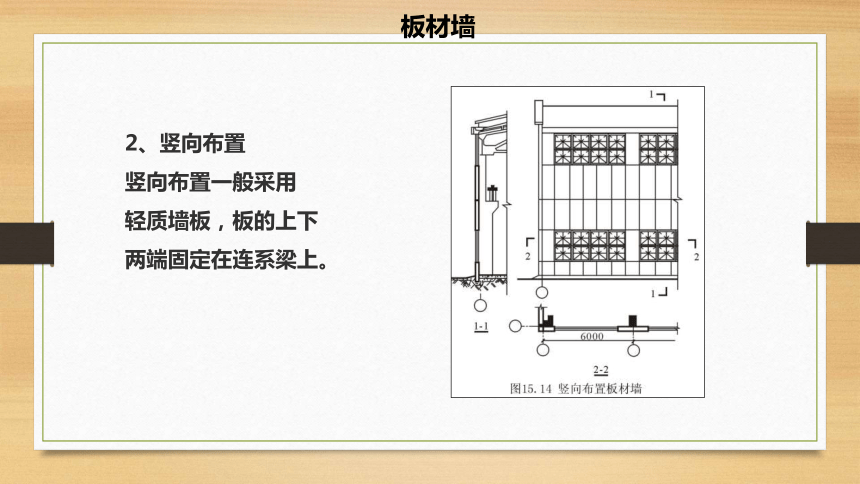

板材墙10.4单厂围护构件一、墙板的选材1、单一材料墙板是用一种主要材料制作的，这种墙板的构造简单，但重量大，常见的有：1）、钢筋混凝土槽形板、空心板2）、配筋轻混凝土墙板板材墙2、复合材料墙板?由承重骨架和各种轻质夹心材料所组成的墙板。经常采用的是在钢筋混凝土或石棉板、塑料板、薄钢板、铝板的外壳内填以保温材料，如矿棉、泡沫塑料、膨胀珍珠岩、蛭石等制成的板材。这类墙板的特点是防火、防水、保温、隔热，可充分发挥各种材料的优点，但制作时工艺复杂，仍有热桥现象，需要改进。板材墙二、板材墙的规格墙板的规格尺寸应符合相应的模数，一般墙板的长度和高度采用3M的倍数。板长有4500mm、6000mm、7500mm、12000mm等四种；板高有900mm、1200mm、1500mm、1800mm四种规格；板厚则以20mm为模数进级，常用板的厚度为160～240mm。板材墙三、墙板布置1、横向布置即利用厂房的承重柱作为墙板的悬挂点或支承点，板的标志长度与柱距一致。板材墙2、竖向布置竖向布置一般采用轻质墙板，板的上下两端固定在连系梁上。板材墙3、混合布置既有横向布置，也有竖向布置，兼有二者的优点，布置灵活，使立面富有变化，但板型较多、构造复杂。板材墙墙板的布置要尽量减少板型，如果标准的基本板难以满足，可用异形板和补充构件填补。横向布置中山尖处墙板的排列有多种形式，可采用横向板、竖向板、异形板，构成人字形、台阶形、折线形等，也可结合采光开窗。板材墙四、墙板的连接构造1、柔性连接柔性连接是通过柱的预埋件和连接件进行墙板与柱的连接，较为常用的连接形式有螺栓连接和压条连接。1）、螺栓挂钩柔性连接这种连接是在水平方向用螺栓挂钩等辅助构件将板、柱固定在一起，垂直方向每隔3～4块板用焊接在柱上的钢支托支承竖直的墙板荷载。板材墙2）、压条柔性连接这种连接是在柱上预埋或焊接螺栓，利用压条和螺母将两块墙板压紧固定在柱上，墙板的重量由勒脚板或基础梁来承担。板材墙2、刚性连接(图15.19)刚性连接指的是焊接连接。其做法是在柱子和墙板上分别设置预埋件，安装时用连接件将它们焊牢。板材墙五、压型钢板墙板板材墙板材墙六、开敞式外墙我国南方炎热地区及高温车间，为了获得良好的自然通风，通常采用挡雨板或遮阳板局部或全部代替房屋的围护墙，即为开敞式外墙。
