第十章 单层工业厂房

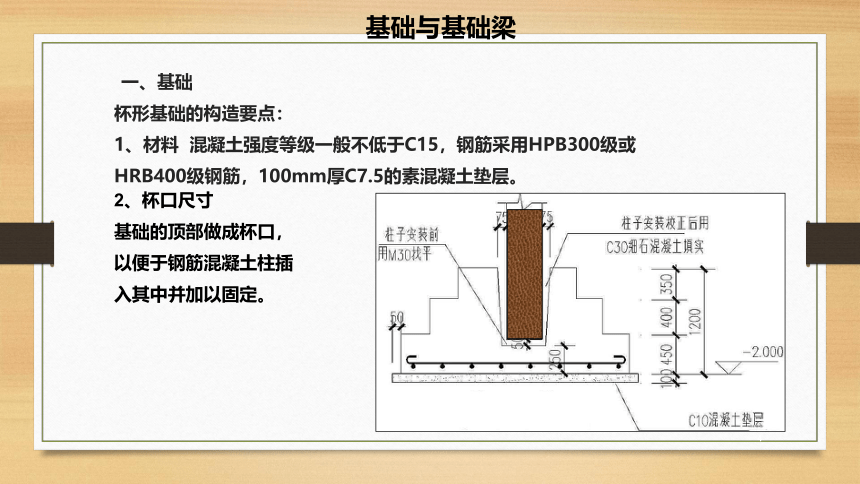

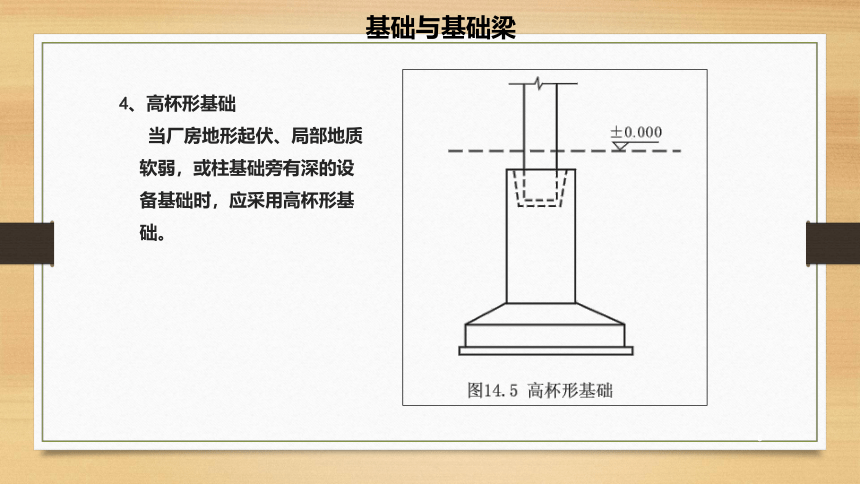

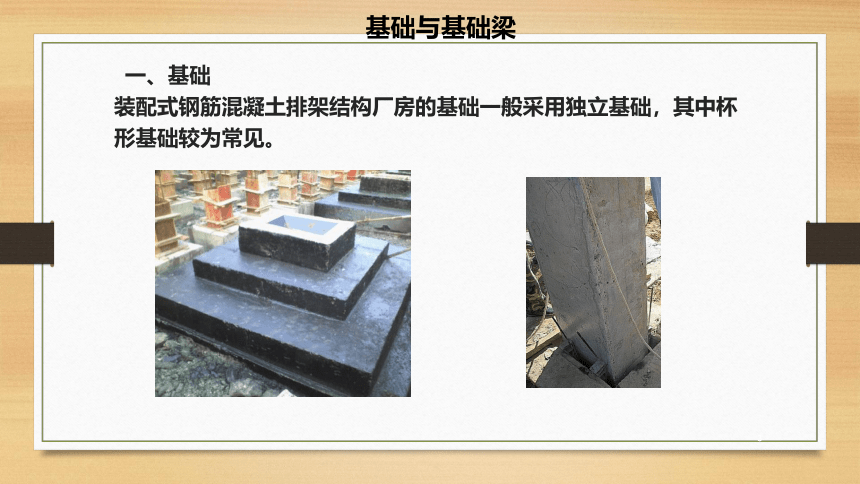

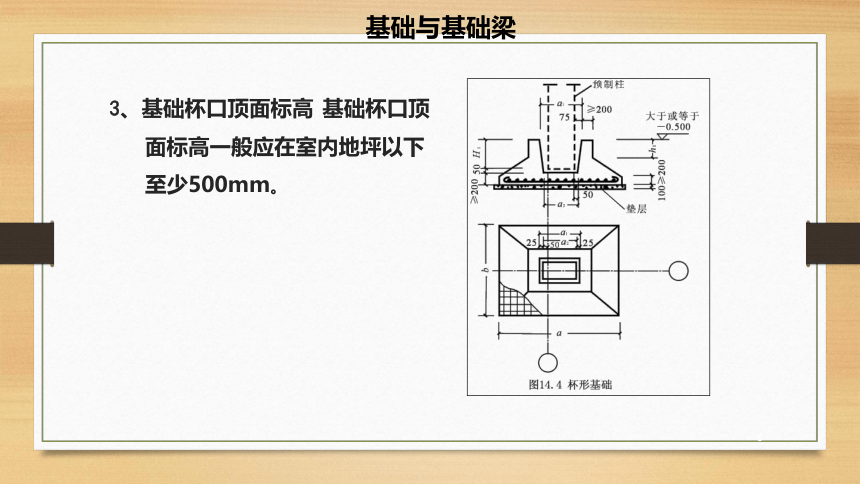

基础与基础梁10.3单厂结构构件一、基础装配式钢筋混凝土排架结构厂房的基础一般采用独立基础，其中杯形基础较为常见。基础与基础梁一、基础杯形基础的构造要点：1、材料 混凝土强度等级一般不低于C15，钢筋采用HPB300级或HRB400级钢筋，100mm厚C7.5的素混凝土垫层。2、杯口尺寸基础的顶部做成杯口，以便于钢筋混凝土柱插入其中并加以固定。基础与基础梁3、基础杯口顶面标高基础杯口顶面标高一般应在室内地坪以下至少500mm。基础与基础梁基础与基础梁4、高杯形基础当厂房地形起伏、局部地质软弱，或柱基础旁有深的设备基础时，应采用高杯形基础。5、双杯形基础在伸缩缝处设置双柱的基础时，可采用双杯形基础当两杯口间的杯壁厚度不大于400mm时,在其中应配构造钢筋。杯形基础除应满足上述要求外，柱插入杯口深度、基础底面尺寸以及配筋量均须经过结构计算来确定。基础与基础梁二、基础梁采用装配式钢筋混凝土排架结构的厂房时，墙体仅起围护和分隔作用，通常不再做基础，而将墙砌在基础梁上，基础梁两端搁置在杯形基础的杯口上，墙体的重量通过基础梁传到基础上。基础与基础梁基础梁1、基础梁的形状基础梁的断面形状常用倒梯形，有预应力和非预应力钢筋混凝土两种。2、基础梁的位置基础梁的上表面应低于室内地坪50mm，高于室外地坪100mm，以免影响开门并兼做防潮层。基础与基础梁3、基础梁的搁置方式基础梁搁置在杯形基础顶面的方式视基础埋置深度而定。基础与基础梁基础与基础梁4、防冻胀措施为使基础梁与柱基础同步沉降，基础梁下的回填土要虚铺、不夯实，并留有50mm～150mm的空隙，寒冷地区要铺设较厚的干砂或炉渣，以防地基土壤冻胀将基础梁及墙体顶裂。基础与基础梁
