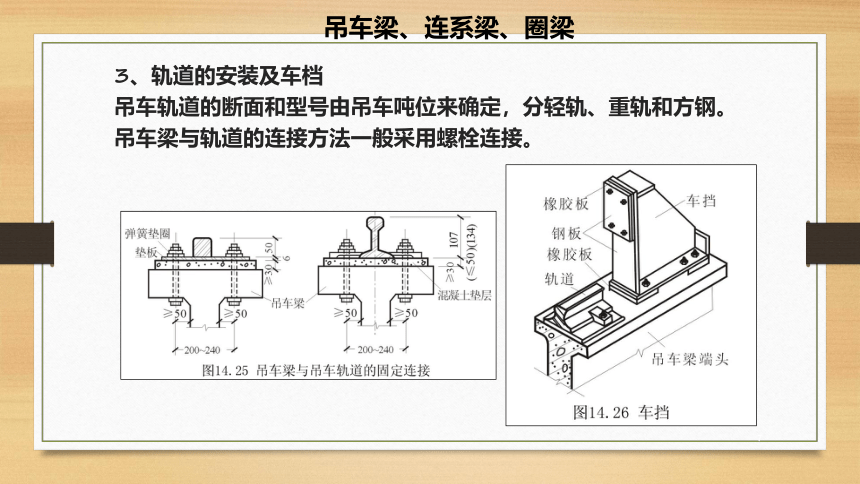

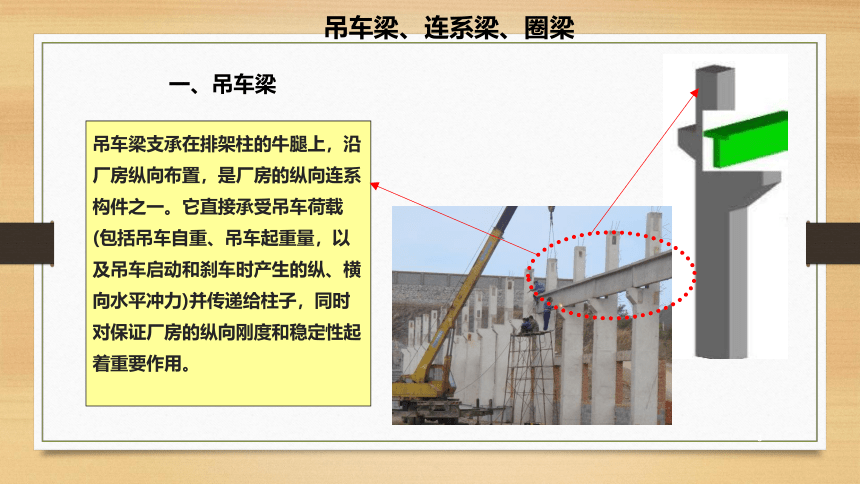

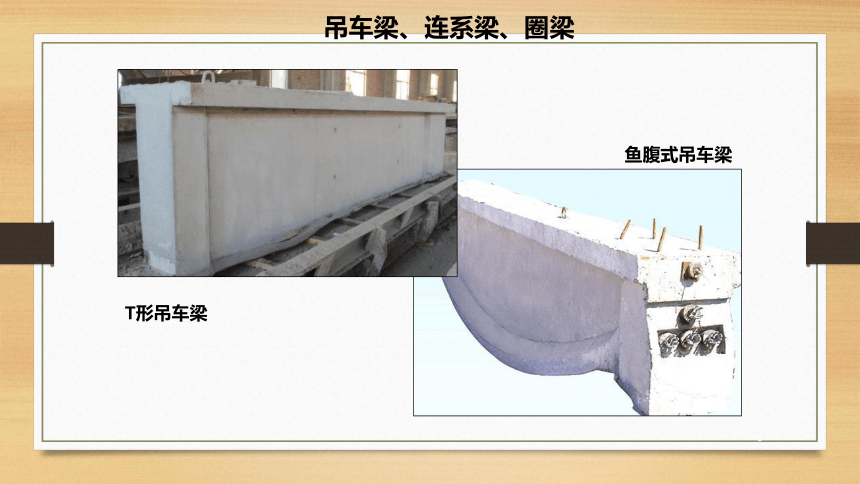

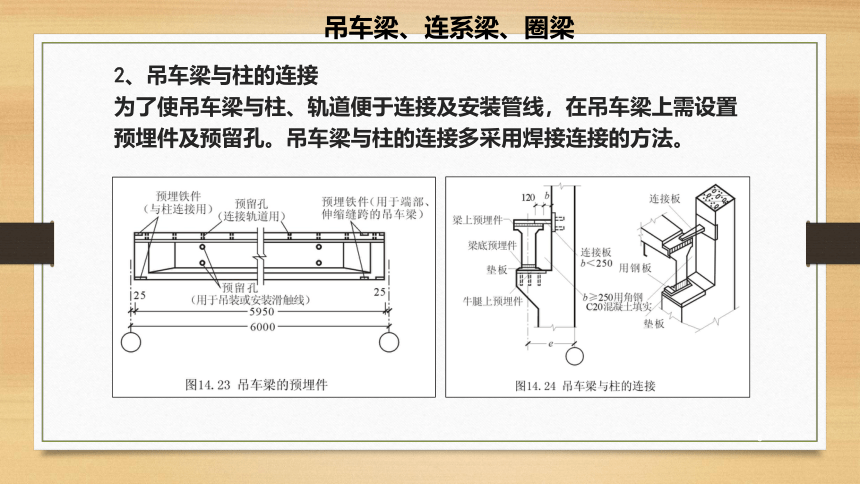

资源简介 (共16张PPT)第十章 单层工业厂房吊车梁、连系梁、圈梁10.3单厂结构构件吊车梁、连系梁、圈梁吊车梁支承在排架柱的牛腿上,沿厂房纵向布置,是厂房的纵向连系构件之一。它直接承受吊车荷载(包括吊车自重、吊车起重量,以及吊车启动和刹车时产生的纵、横向水平冲力)并传递给柱子,同时对保证厂房的纵向刚度和稳定性起着重要作用。一、吊车梁1、吊车梁可用普通钢筋混凝土和预应力钢筋混凝土制作。其截面形式。吊车梁、连系梁、圈梁吊车梁、连系梁、圈梁T形吊车梁鱼腹式吊车梁2、吊车梁与柱的连接为了使吊车梁与柱、轨道便于连接及安装管线,在吊车梁上需设置预埋件及预留孔。吊车梁与柱的连接多采用焊接连接的方法。吊车梁、连系梁、圈梁3、轨道的安装及车档吊车轨道的断面和型号由吊车吨位来确定,分轻轨、重轨和方钢。吊车梁与轨道的连接方法一般采用螺栓连接。吊车梁、连系梁、圈梁二、连系梁连系梁是厂房纵向柱列的水平连系构件,主要用来增强厂房的纵向刚度,并传递风荷载至纵向柱列。连系梁与柱的连接见。吊车梁、连系梁、圈梁三、圈梁圈梁是沿厂房外纵墙、山墙在墙内设置的连续封闭梁。它将墙体与厂房排架柱、抗风柱等箍在一起,以增强厂房结构的整体刚度和稳定性。圈梁的截面常为矩形或L形,可现浇也可预制,并且应与柱子上的预留插筋拉接。吊车梁、连系梁、圈梁抗风柱10.3单厂结构构件抗风柱一、抗风柱的作用单层厂房的山墙面积较大,所受的风荷载也大,因此,除在山墙与端部柱之间砌筑墙垛,使风荷载通过墙垛传到纵向柱列外,在山墙处通常还应设置抗风柱,用以承受山墙传来的风荷载。抗风柱所受风荷载,一部分直接传至基础,另一部分由抗风柱上端通过屋盖系统传到厂房的纵向柱列。抗风柱的截面形式常为矩形,尺寸常为400×600mm或400×800mm,间距根据跨度大小取4.5m或6m。抗风柱的下端插入杯形基础内,柱身伸出钢筋与山墙拉结,上端与屋架连接。抗风柱抗风柱二、抗风柱与山墙的连接1、当厂房高度和跨度均不大(如柱顶在8m以下,跨度为9~12m)时,可在山墙设置砖壁柱作为抗风柱;2、当高度和跨度较大时,一般都设置钢筋混凝土抗风柱,柱外侧再贴砌山墙。3、在很高的厂房中,为不使抗风柱的截面尺寸过大,可加设水平抗风梁或钢抗风桁架,作为抗风柱的中间铰支点。抗风柱山墙抗风柱三、抗风柱与屋架的连接一般采用弹簧板做成柔性连接,以保证有效地传递水平风荷载。在垂直方向允许屋架和抗风柱因下沉不均匀而有相对的竖向位移。厂房沉降较大时,则宜采用螺栓连接的方法。抗风柱抗风柱抗风柱山 墙屋 架 展开更多...... 收起↑ 资源预览
